申请日2020.05.08
公开（公告）日2021.03.09
IPC分类号B01D36/04
摘要
本实用新型公开一种纸浆污水回收系统，包括与纸浆车间污水排放口相连的进水管，所述进水管与第一过滤室顶部相连，第一过滤室底部通过第一管道与沉淀室相连，在沉淀室内设有吸泥机，吸泥机与纸浆泥回收管道相连，在沉淀室内还设有悬浮收集箱，所述悬浮收集箱的底部设有三通管，所述三通管底部的出液端通过第二管道与第一水泵相连，第一水泵通过第三管道与第二过滤室顶部相连，在第二过滤室内设有多个过滤层，过滤层外侧通过连接机构与第二过滤室侧壁相连，第二过滤室底部通过第四管道与清水回收池相连；不仅能够将纸浆废水中的纤维资源和水资源分离开来回收再利用，减少了对环境的污染，节约了资源和成本，而且回收效率高，还便于清洗和操作。
权利要求书

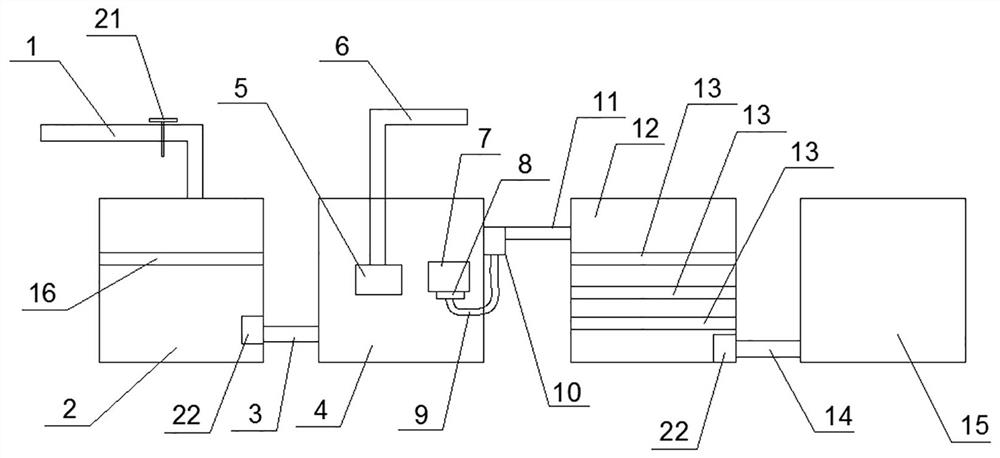

1.一种纸浆污水回收系统，包括与纸浆车间污水排放口相连的进水管（1），其特征在于：所述进水管（1）与第一过滤室（2）顶部相连，第一过滤室（2）底部通过第一管道（3）与沉淀室（4）相连，在沉淀室（4）内设有吸泥机（5），吸泥机（5）与纸浆泥回收管道（6）相连，在沉淀室（4）内还设有悬浮收集箱（7），所述悬浮收集箱（7）的底部设有三通管（8），所述三通管（8）底部的出液端通过第二管道（9）与第一水泵（10）相连，第一水泵（10）通过第三管道（11）与第二过滤室（12）顶部相连，在第二过滤室（12）内设有多个过滤层（13），过滤层（13）外侧通过连接机构与第二过滤室（12）侧壁相连，第二过滤室（12）底部通过第四管道（14）与清水回收池（15）相连。
2.根据权利要求1所述的纸浆污水回收系统，其特征在于：在第一过滤室（2）内设有第一滤网（16），第一滤网（16）的孔隙与木屑大小相配合。
3.根据权利要求1或2所述的纸浆污水回收系统，其特征在于：所述多个过滤层（13）的数量为三个，从上到下依次为第二滤网、活性炭过滤层和第三滤网，第二滤网的孔隙小于第一滤网的孔隙，第三滤网的孔隙小于第二滤网的孔隙。
4.根据权利要求1所述的纸浆污水回收系统，其特征在于：所述连接机构包括设于过滤层（13）外侧的滤网套（17），在滤网套（17）外侧开设有多个空腔（17.1），在空腔（17.1）内设有限位块（18），限位块（18）通过弹簧（19）与滤网套（17）相连，在第二过滤室（12）内壁上设有与限位块（18）相配合的凹槽（12.1），在第二过滤室（12）侧壁上还开设有通槽，通槽内设有按压块（20），按压块（20）与限位块（18）相抵触。
5.根据权利要求1所述的纸浆污水回收系统，其特征在于：所述悬浮收集箱（7）内腔的两侧开设有进液口（7.1），在悬浮收集箱（7）内腔底部的两侧均开设有出液口（7.2），两个出液口（7.2）分别与三通管（8）的两个进液端相连，悬浮收集箱（7）内腔的底部固定安装有多个负重安装架（7.3），所述负重安装架（7.3）的内部活动套装有负重块（7.4），所述负重安装架（7.3）的底部和负重块（7.4）的顶部均固定安装有下磁条（7.5），所述负重块（7.4）的底部固定安装有上磁条（7.6），所述负重块（7.4）底部的上磁条（7.6）与负重安装架（7.3）内腔底部的下磁条（7.5）活动连接。
6.根据权利要求1所述的纸浆污水回收系统，其特征在于：在进水管（1）上设有电磁阀（21）。
7.根据权利要求1所述的纸浆污水回收系统，其特征在于：所述吸泥机（5）为行车式吸泥机。
8.根据权利要求1所述的纸浆污水回收系统，其特征在于：在第一过滤室（2）和第二过滤室（12）内均设有第二水泵（22），第二水泵（22）与第一管道（3）或第四管道（14）相连。
说明书
纸浆污水回收系统
技术领域
本实用新型涉及污水处理技术领域，具体地指一种纸浆污水回收系统。
背景技术
现有的废纸再生的工序包括碎浆、杂质过滤、磨浆、去水、烘干和挤出等，在加工过程中需要用到大量的水，加工完成后的水形成含有很多纸浆纤维和若干种杂质的渣浆。此类废水直接排放会严重影响环境。为了能够环保的进行生产，所产生的污水需要进行处理，以往的处理方式就是简单处理达到标准即排放，不仅浪费了纸浆废水中有极高的回收利用价值的纤维资源，而且也浪费了大量水资源。
专利CN201920791804.6公开了一种纸浆污水回收系统对纸浆污水中的资源进行了回收，一方面设于沉淀池底部的水泵抽吸会影响沉淀池底部的纤维沉淀物，影响沉淀效果，另一方面第二过滤池的第二滤网、活性炭过滤层和第三滤网不便于拆卸和更换，难以清洗中间层的过滤物。
因此，有必要设计一种纸浆污水回收系统来解决上述问题。
发明内容
本实用新型的目的在于克服上述不足，提供一种纸浆污水回收系统，不仅能够将纸浆废水中的纤维资源和水资源分离开来回收再利用，减少了对环境的污染，节约了资源，节约了成本，而且回收效率高，还便于清洗和操作。
本实用新型为解决上述技术问题，所采用的技术方案是：一种纸浆污水回收系统，包括与纸浆车间污水排放口相连的进水管，所述进水管与第一过滤室顶部相连，第一过滤室底部通过第一管道与沉淀室相连，在沉淀室内设有吸泥机，吸泥机与纸浆泥回收管道相连，在沉淀室内还设有悬浮收集箱，所述悬浮收集箱的底部设有三通管，所述三通管底部的出液端通过第二管道与第一水泵相连，第一水泵通过第三管道与第二过滤室顶部相连，在第二过滤室内设有多个过滤层，过滤层外侧通过连接机构与第二过滤室侧壁相连，第二过滤室底部通过第四管道与清水回收池相连。
优选地，在第一过滤室内设有第一滤网，第一滤网的孔隙与木屑大小相配合。
优选地，所述多个过滤层的数量为三个，从上到下依次为第二滤网、活性炭过滤层和第三滤网，第二滤网的孔隙小于第一滤网的孔隙，第三滤网的孔隙小于第二滤网的孔隙。
优选地，所述连接机构包括设于过滤层外侧的滤网套，在滤网套外侧开设有多个空腔，在空腔内设有限位块，限位块通过弹簧与滤网套相连，在第二过滤室内壁上设有与限位块相配合的凹槽，在第二过滤室侧壁上还开设有通槽，通槽内设有按压块，按压块与限位块相抵触。
优选地，所述悬浮收集箱内腔的两侧开设有进液口，在悬浮收集箱内腔底部的两侧均开设有出液口，两个出液口分别与三通管的两个进液端相连，悬浮收集箱内腔的底部固定安装有多个负重安装架，所述负重安装架的内部活动套装有负重块，所述负重安装架的底部和负重块的顶部均固定安装有下磁条，所述负重块的底部固定安装有上磁条，所述负重块底部的上磁条与负重安装架内腔底部的下磁条活动连接。
优选地，在进水管上设有电磁阀。
优选地，所述吸泥机为行车式吸泥机。
优选地，在第一过滤室和第二过滤室内均设有第二水泵，第二水泵与第一管道或第四管道相连。
本实用新型的有益效果：
1、减少了对环境的污染；
2、能够对木屑、纸浆泥进行回收，回收的木屑、纸浆泥能够再次用于生产纸浆，节约了资源，节约了造纸成本；
3、能够对水进行净化和回收，处理后的水资源可以用于清洗设备等，节约了资源，绿色环保；
4、过滤层能够从第二过滤室上安装和取下，便于更换过滤层和清洗第二过滤室12；
5、结构简单、操作方便、回收效率高，易于推广使用。
（发明人：熊志刚;周长安;陈西贵;刘太新;许良亮）
