申请日2020.06.01
公开（公告）日2021.02.26
IPC分类号C02F3/12; B01D65/02
摘要
本实用新型主要涉及污水处理技术领域，具体涉及一种MBR曝气装置，包括若干相互套合的环状导气管，经环状导气管爆出的气体形成涡旋气流带动水产生回旋，通过设置在曝气外环和曝气内环上的气体释放头，当气体喷出后，产生顺时针或者逆时针漩涡气流，旋涡气流带动水流旋转运动，强力冲刷MBR膜丝，带动膜丝做旋流回荡，使膜丝上的剩余污泥被振动下来，起到良好的MBR气对膜反洗的效果，以达到膜系统能够稳定运行，并且在规律的旋涡下，气体上升的助力减少，起到降低能耗的效果。
权利要求书
1.一种MBR曝气装置，其特征在于：包括若干相互套合的环状导气管(10)，经环状导气管(10)爆出的气体形成涡旋气流带动水产生回旋。
2.如权利要求1所述的一种MBR曝气装置，其特征在于：所述环状导气管(10)的数量为2个，分别为曝气外环(12)和曝气内环(13)，所述曝气外环(12)套合在曝气内环(13)外围。
3.如权利要求2所述的一种MBR曝气装置，其特征在于：还包括周向设置在环状导气管(10)上的若干气体释放头(11)，所述气体释放头(11)的进气端与环状导气管(10)连通，出气端斜向上倾斜，且出气端均沿顺时针或逆时针方向倾斜。
4.如权利要求3所述的一种MBR曝气装置，其特征在于：所述气体释放头(11)的进气端口径大于出气端口径。
5.如权利要求4所述的一种MBR曝气装置，其特征在于：还包括通气主管(20)，所述通气主管(20)通过连接支管(21)与环状导气管(10)连通。
6.如权利要求5所述的一种MBR曝气装置，其特征在于：还包括MBR膜架(30)，所述MBR膜架(30)内悬挂有MBR膜，所述环状导气管(10)位于MBR膜架(30)下方，MBR膜架(30)上设置有与通气主管(20)连通的进气管(31)，还包括设置在MBR膜架(30)顶部的曝气进口(32)，气体通过曝气进口(32)导入进气管(31)。
说明书
一种MBR曝气装置
【技术领域】
本实用新型主要涉及污水处理技术领域，具体涉及一种MBR曝气装置。
【背景技术】
MBR为膜生物反应器(Membrane Bio-Reactor)的简称,是一种将膜分离技术与生物技术有机结合的新型水处理技术。膜生物反应器工艺通过膜的分离技术将生化反应池中的活性污泥和大分子有机物截留住，使活性污泥浓度大大提高，大大强化了生物反应器的功能。它具有高效的固液分离、出水水质优良稳定、占地面积小、无需二沉池、工艺设备集中、活性污泥浓度高、剩余污泥量少、硝化效率高、易自动化控制、操作简单、处理成本低、易于实现自动化控制等优点。
目前，中空纤维式的MBR膜被广泛应用于各种污水处理系统中，如何稳定系统的出水率、降低膜反洗周期、降低运行能耗是有效降低MBR膜系统运行成本的关键。现有的MBR膜曝气系统为膜架下部放置固定的、均布的穿孔管对上方膜系统进行曝气，其曝气方式对膜系统的擦洗效果差，能耗高，严重影响了MBR膜系统的运行效果和使用寿命，因此需要改良目前的MBR膜系统的曝气方式，保证膜丝抖动效果适度、均匀，延长膜组器清洗周期，降低能耗。
【发明内容】
本实用新型的目的在于提供一种搅动大、能耗低，且能够对MBR膜系统清洗效果好的MBR曝气装置。
为实现上述目的，本实用新型的一种MBR曝气装置，包括若干相互套合的环状导气管10，经环状导气管10爆出的气体形成涡旋气流带动水产生回旋。
进一步的，所述环状导气管10的数量为2个，分别为曝气外环12和曝气内环13，所述曝气外环12套合在曝气内环13外围。
进一步的，还包括周向设置在环状导气管10上的若干气体释放头11，所述气体释放头11的进气端与环状导气管10连通，出气端斜向上倾斜，且出气端均沿顺时针或逆时针方向倾斜。
进一步的，所述气体释放头11的进气端口径大于出气端口径。
进一步的，还包括通气主管20，所述通气主管20通过连接支管21与环状导气管10连通。

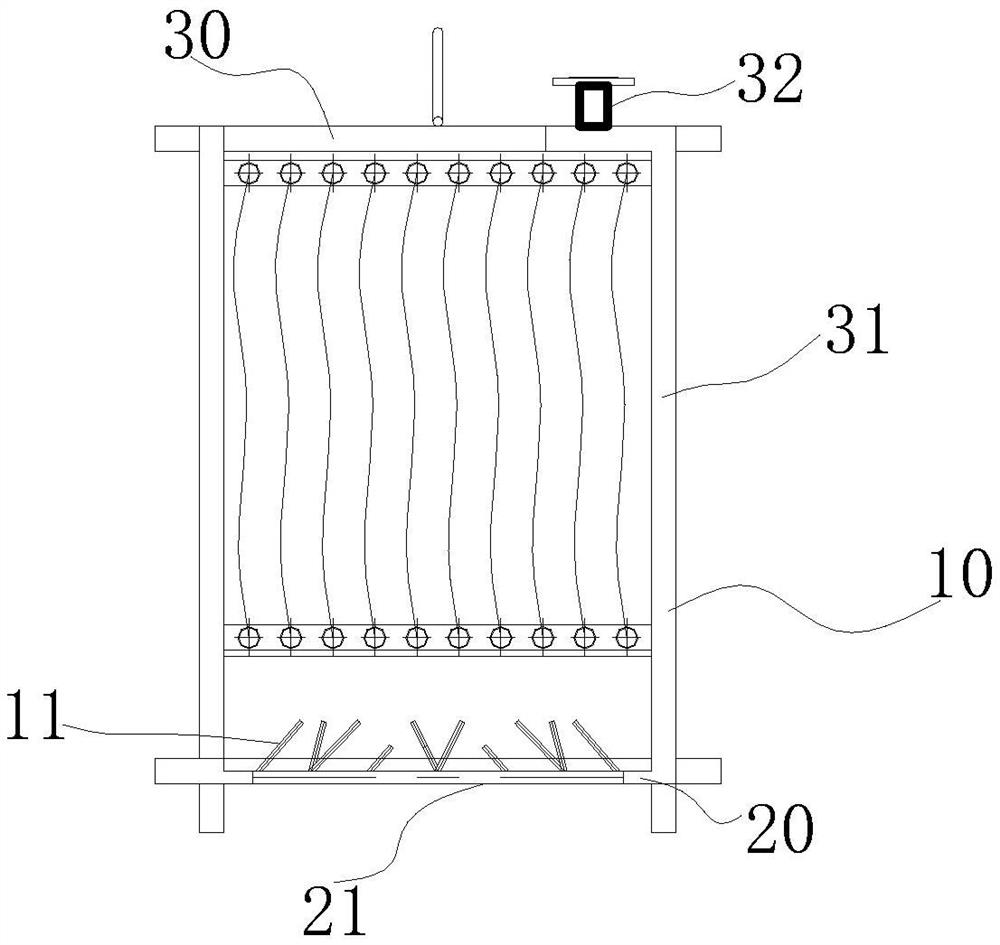

进一步的，还包括MBR膜架30，所述MBR膜架30内悬挂有MBR膜，所述环状通气管10位于MBR膜架30下方，MBR膜架30上设置有与通气主管20连通的进气管31，还包括设置在MBR膜架30顶部的曝气进口32，气体通过曝气进口32导入进气管31。
本实用新型的贡献在于提供一种MBR曝气装置，通过设置在曝气外环和曝气内环上的气体释放头，当气体喷出后，产生顺时针或者逆时针漩涡气流，旋涡气流带动水流旋转运动，强力冲刷MBR膜丝，带动膜丝做旋流回荡，使膜丝上的剩余污泥被振动下来，起到良好的MBR气对膜反洗的效果，以达到膜系统能够稳定运行，并且在规律的旋涡下，气体上升的助力减少，起到降低能耗的效果。
（发明人：杨远盛;李文俊;胡躬行;蔡智君;张耀勇;雷凌峰;佘常光;陈自勇;杨晓）
