申请日2020.04.28
公开（公告）日2021.03.09
IPC分类号B01D21/24; C02F11/13
摘要
本实用新型公开了本实用新型公开了一种污水处理用排泥装置，包括机架、栅片、齿耙和烘干箱，其特征在于：所述机架一端顶部安装有固定板，所述固定板外侧壁顶部安装有电机，所述机架右侧焊接有安装板，所述安装板外侧壁右侧安装有控制开关，所述控制开关的输出端与电机的收入端通过电性连接，所述机架底部安装有支架，所述电机的输出端安装有滚轴B且滚轴B位于机架内侧壁。本实用新型通过电机带动转轮以及带动栅片使得安装在栅片外部的齿耙转动将污泥与水分开从而将污泥进行清理也不会发生堵塞，再通过加热丝将潮湿的污泥进加热至干，从而方便后期运输。
权利要求书

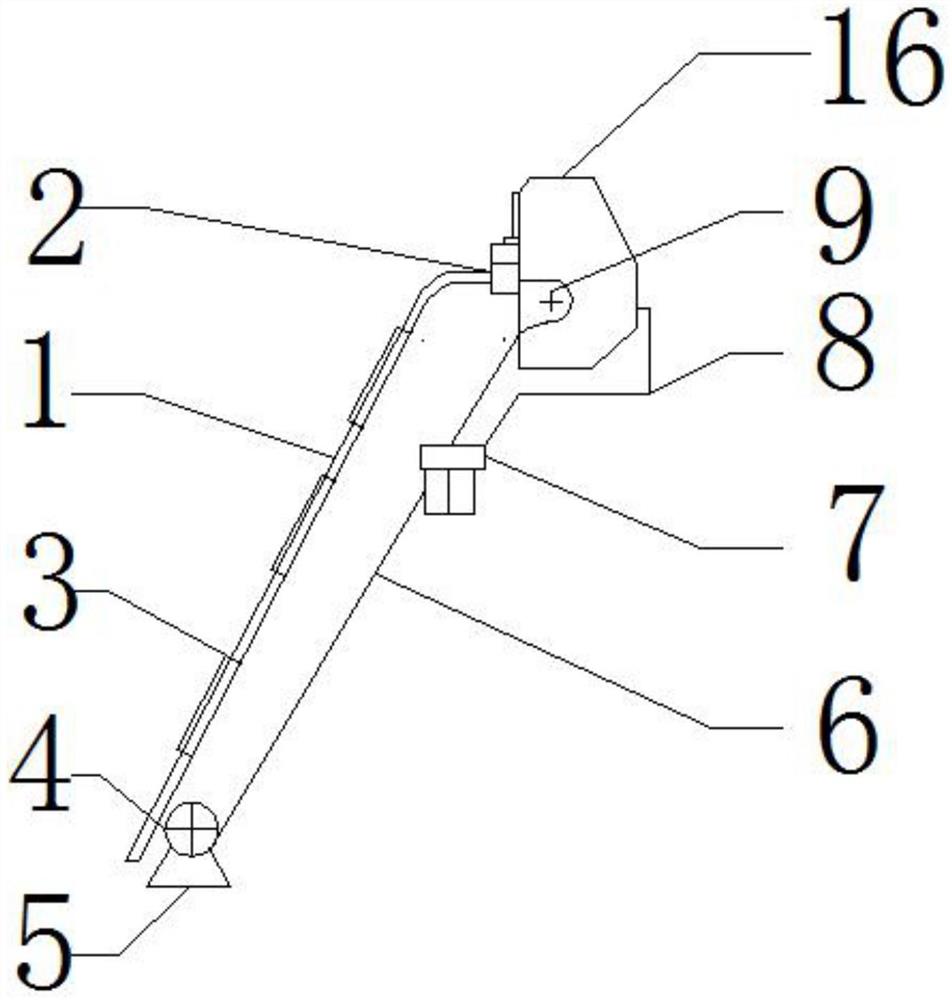

1.一种污水处理用排泥装置，包括机架(1)、栅片(3)、齿耙(13)和烘干箱(16)，其特征在于：所述机架(1)一端顶部安装有固定板(2)，所述固定板(2)外侧壁顶部安装有电机(10)，所述机架(1)右侧焊接有安装板(8)，所述安装板(8)外侧壁右侧安装有控制开关(11)，所述控制开关(11)的输出端与电机(10)的收入端通过电性连接，所述机架(1)底部安装有支架(7)，所述电机(10)的输出端安装有滚轴B(9)且滚轴B(9)位于机架(1)内侧壁，所述滚轴B(9)的外侧壁与滚轴A(4)的外侧壁安装有传动链条(6)，所述传动链条(6)外侧壁安装有栅片(3)且栅片(3)为三组均匀安装在传动链条(6)的外侧壁，所述栅片(3)外侧壁焊接有齿耙(13)且齿耙(13)为三组均匀安装在栅片(3)外侧壁，所述安装板(8)顶部安装有烘干箱(16)，所述烘干箱(16)内侧壁顶部安装有加热丝(17)，所述烘干箱(16)外侧壁右侧安装有温度控制器(18)，所述温度控制器(18)的输出端与加热丝(17)输入端电性连接，所述烘干箱(16)内侧壁底部安装有储料盒(19)且储料盒(19)贯穿烘干箱(16)外侧壁右侧，所述储料盒(19)外侧壁右侧安装有把手(20)。
2.根据权利要求1所述的一种污水处理用排泥装置，其特征在于，所述控制开关(11)的输入端和加热丝(17)的输入端以及温度控制器(18)的输入端均与外部电源的输出端通过电性连接。
3.根据权利要求1所述的一种污水处理用排泥装置，其特征在于，所述机架(1)一端底部焊接有底座(5)。
4.根据权利要求1所述的一种污水处理用排泥装置，其特征在于，所述固定板(2)的外侧壁与机架(1)的外侧壁通过固定器连接。
5.根据权利要求1所述的一种污水处理用排泥装置，其特征在于，所述电机(10)的底部与固定板(2)的外侧壁通过螺栓A(12)紧固连接，所述机架(1)的外侧壁右侧与安装板(8)的外侧壁左侧通过螺栓B(15)紧固连接。
说明书
一种污水处理用排泥装置
技术领域
本实用新型涉及污泥处理技术领域，尤其涉及一种污水处理用排泥装置。
背景技术
中国淡水资源人均水平在世界上属于末端，而大工业声场产生的水污染问题又日益严重。因此污水处理受到了越来越多人的关注，现有的污水处理方式包括物理沉淀法、化学沉淀法、生物降解法等等，但是不管是采用哪种方式进行污水处理，在污水的处理过程中，污水处理装置的底部在一段时间后都会堆积大量的污泥，而为了保证污水处理的正常有效进行，使用者经常需要对污水处理装置内部的淤泥进行清理，现有的清理方式，需要待污水处理装置内部的水排干，然后进行处理，但是这种处理方式不仅耗时长，影响污水处理的正常进行，同时给使用者带来了极大的工作负荷，增加了人工，提高了污水处理的成本。
专利号CN201821157059公布了一种污水处理用排泥装置，包括污水处理箱，所述污水处理箱的左侧面偏上端设有进水管，所述污水处理箱的右侧面偏上端设有出水管，所述污水处理箱的前端面中部偏下端设有安装槽，所述安装槽的内部设有隔板，所述隔板的前端设有移动板，所述移动板的后侧面四角位置均设有电动伸缩干，所述电动伸缩干的后端均连接污水处理箱的前端面，本实用新型可以避免清理污泥需要对污水处理装置进行实现排水的操作，节约了排出水分所需要的时间，保证了污水处理的不间歇进行，提高了污水的处理效率，可以避免传统人工清理的方式对污水处理装置进行污泥处理，减少了使用者的劳动负荷，同时减少了人工降低了污水处理成本。
目前，一种污水处理用排泥装置在技术上存在一定不足：1、清理污泥时管道容易发生堵塞导致清理效率降低；2、污泥与水伴随一起被清理时污泥处于潮湿状态不方便运输，为此，我们提出一种污水处理用排泥装置。
实用新型内容
本实用新型的目的在于提供一种污水处理用排泥装置，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用排泥装置，包括机架、栅片、齿耙和烘干箱，其特征在于：所述机架一端顶部安装有固定板，所述固定板外侧壁顶部安装有电机，所述机架右侧焊接有安装板，所述安装板外侧壁右侧安装有控制开关，所述控制开关的输出端与电机的收入端通过电性连接，所述机架底部安装有支架，所述电机的输出端安装有滚轴B且滚轴B位于机架内侧壁，所述滚轴B的外侧壁与滚轴A的外侧壁安装有传动链条，所述传动链条外侧壁安装有栅片且栅片为三组均匀安装在传动链条的外侧壁，所述栅片外侧壁焊接有齿耙且齿耙为三组均匀安装在栅片外侧壁，所述安装板顶部安装有烘干箱，所述烘干箱内侧壁顶部安装有加热丝，所述烘干箱外侧壁右侧安装有温度控制器，所述温度控制器的输出端与加热丝输入端电性连接，所述烘干箱内侧壁底部安装有储料盒且储料盒贯穿烘干箱外侧壁右侧，所述储料盒外侧壁右侧安装有把手。
作为本实用新型的一种优选实施方式，所述控制开关的输入端和加热丝的输入端以及温度控制器的输入端均与外部电源的输出端通过电性连接，所述机架一端底部焊接有底座，所述固定板的外侧壁与机架的外侧壁通过固定器连接，所述电机的底部与固定板的外侧壁通过螺栓A紧固连接，所述机架的外侧壁右侧与安装板的外侧壁左侧通过螺栓B紧固连接。
与现有技术相比，本实用新型的有益效果如下：
本实用新型一种污水处理用排泥装置，操作方便且使用效果好，机架一端顶部安装有固定板，固定板外侧壁顶部安装有电机，机架右侧焊接有安装板，安装板外侧壁右侧安装有控制开关，控制开关的输出端与电机的收入端通过电性连接，机架底部安装有支架，电机的输出端安装有滚轴B且滚轴B位于机架内侧壁，滚轴B的外侧壁与滚轴A的外侧壁安装有传动链条，控制开关的输出端与外部电源的输入端通过电性连接，按下控制开关后电机运转提供动力从而带动滚轴B进行转动，滚轴B转动通过传动链条将滚轴A带动进行转动从而能够防止清理污泥时管道发生堵塞所以解决了堵塞问题从而能够增加清理效率。
本实用新型一种污水处理用排泥装置，传动链条外侧壁安装有栅片且栅片为三组均匀安装在传动链条的外侧壁三组栅片能够增加清理时效率，栅片外侧壁焊接有齿耙且齿耙为三组均匀安装在栅片外侧壁，齿耙与栅片之间形成一定的角度，当传动链条带动栅片旋转时，由于齿耙与栅片之间形成的锐角角度从而能够将污泥从底部旋转至栅片处，栅片将污泥输送至烘干箱底部安装的储料盒内，所述温度控制器的输出端与加热丝输入端电性连接，打开温度温度控制器，从而使得安装在箱体顶部的加热丝开始工作进行加热，从而将污泥加热至干方便运输。
（发明人：高蒙园;王家良）
