污水处理粗滤结构

发布时间:2021-10-24 8:21:56  中国污水处理工程网

申请日2019.06.19

公开(公告)日2021.03.09

IPC分类号B01D29/03; B01D29/62; B01D29/94

摘要

本实用新型公开了一种污水处理粗滤结构,包括粗滤箱体,所述粗滤箱体顶面开口,所述粗滤箱体底面周围固定有多个底脚,所述粗滤箱体侧面底部固定连通有排水管,所述粗滤箱体内部沿纵向固定连接有隔板,所述隔板和所述粗滤箱体内侧壁之间固定连接有粗滤组件。有益效果在于:本实用新型通过弹簧柱塞与限位孔配合的方式锁定驱动轴转动,能够使粗滤污水的过程中格栅处于水平状态,需要清理时通过拉出弹簧柱塞脱离限位孔后由驱动轴带动护套和格栅翻转,之后格栅顶面的污泥会在重力作用下落至排污管排出至外界,代替了人工刮动清理格栅顶面后将污泥从上面取出的清理方式,操作方便且省时省力。


权利要求书

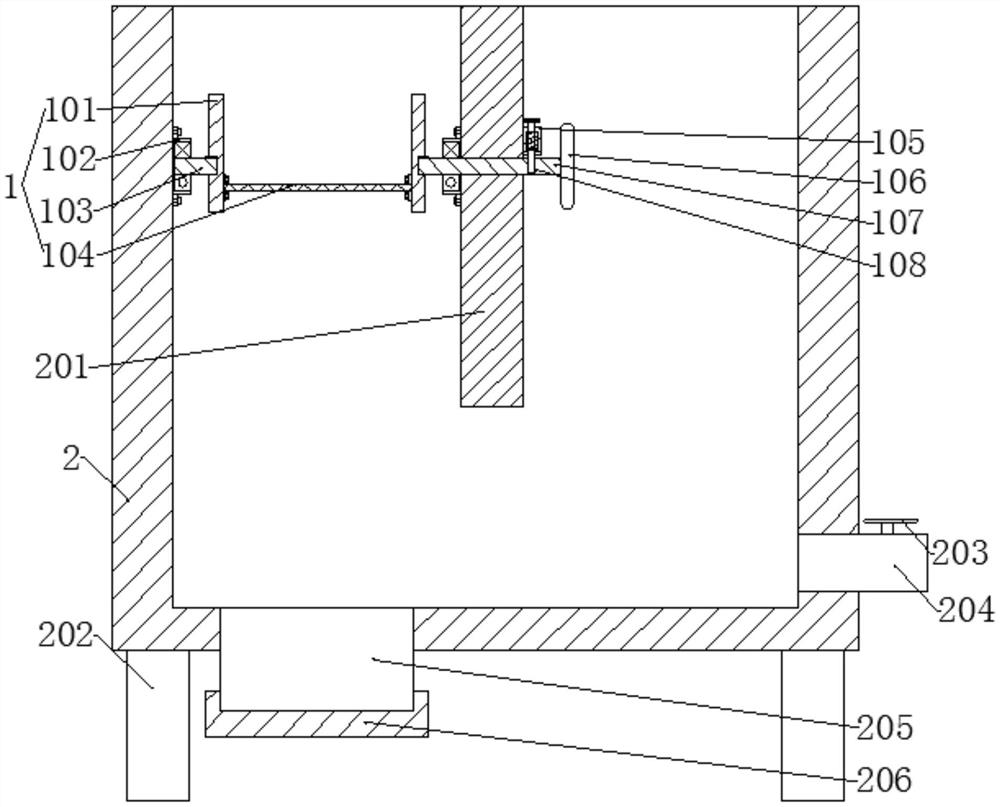

1.一种污水处理粗滤结构,包括粗滤箱体(2),其特征在于:所述粗滤箱体(2)顶面开口,所述粗滤箱体(2)底面周围固定有多个底脚(202),所述粗滤箱体(2)侧面底部固定连通有排水管(204),所述粗滤箱体(2)内部沿纵向固定连接有隔板(201),所述隔板(201)和所述粗滤箱体(2)内侧壁之间固定连接有粗滤组件(1),所述粗滤组件(1)下方设置有排污管(205),且所述排污管(205)与所述粗滤箱体(2)底面固定连通,所述排污管(205)底部安装有封盖(206);

所述粗滤组件(1)包括轴承座(102)和护框(101),所述轴承座(102)的数量为两个,且分别固定在所述粗滤箱体(2)内侧壁和所述隔板(201)侧面,所述粗滤箱体(2)内侧壁的所述轴承座(102)通过轴承转动连接有支撑轴(103),所述隔板(201)侧面的所述轴承座(102)通过轴承转动连接有驱动轴(107),所述驱动轴(107)一端伸出所述隔板(201),且所述驱动轴(107)与所述隔板(201)间隙配合,所述驱动轴(107)伸出所述隔板(201)的端部固定连接有手轮(106),所述驱动轴(107)伸出所述隔板(201)的部分竖直开设有限位孔(108),所述限位孔(108)滑动配合有弹簧柱塞(105),且所述弹簧柱塞(105)固定在所述隔板(201)侧面,所述驱动轴(107)另一端和所述支撑轴(103)端部固定连接有所述护框(101),且所述护框(101)上下开口,所述护框(101)内壁底部水平固定有格栅(104)。

2.根据权利要求1所述一种污水处理粗滤结构,其特征在于:所述底脚(202)的数量为四个,所述底脚(202)与所述粗滤箱体(2)通过螺钉固定或焊接固定。

3.根据权利要求1所述一种污水处理粗滤结构,其特征在于:所述排水管(204)外侧固定安装有用以控制开闭的截止阀(203)。

4.根据权利要求1所述一种污水处理粗滤结构,其特征在于:所述排污管(205)与所述封盖(206)通过螺纹固定连接。

5.根据权利要求1所述一种污水处理粗滤结构,其特征在于:所述手轮(106)外表面开设有防滑纹。

6.根据权利要求1所述一种污水处理粗滤结构,其特征在于:所述限位孔(108)为通孔,所述弹簧柱塞(105)与所述隔板(201)焊接固定。

7.根据权利要求1所述一种污水处理粗滤结构,其特征在于:所述格栅(104)的材质为不锈钢,所述格栅(104)的目数不小于10。

说明书

一种污水处理粗滤结构

技术领域

本实用新型涉及污水处理辅助设备领域,具体涉及一种污水处理粗滤结构。

背景技术

污水中的污染物一般以三种形态存在:悬浮(包括漂浮)态、胶体和溶解态。污水物理处理的对象主要是可能堵塞水泵叶轮和管道阀门及增加后续处理单元负荷的悬浮物和部分的胶体,因此污水的物理处理一般又称为废水的固液分离处理。此过程中需要使用到粗滤结构,其中格栅是常用的一种粗滤结构,其通过悬浮固体受到一定的限制,废水流动而将悬浮固体抛弃的方式来对污水进行粗滤。

本申请人发现现有技术中至少存在以下技术问题:格栅在粗滤过程中表面会累积大量污泥,需要定期的清出污泥以保持格栅高效的粗滤效率,目前格栅一般采用焊接或螺栓紧固的方式安装,人工清理过程中需要通过往复刮动格栅顶面的方式将污泥取出,操作起来费时费力。

实用新型内容

本实用新型的目的就在于为了解决上述问题而提供一种污水处理粗滤结构,以解决现有技术中目前格栅一般采用焊接或螺栓紧固的方式安装,人工清理过程中需要通过往复刮动格栅顶面的方式将污泥取出等技术问题。本实用新型提供的诸多技术方案中优选的技术方案具有:需要清理时通过拉出弹簧柱塞脱离限位孔后由驱动轴带动护套和格栅翻转,之后格栅顶面的污泥会在重力作用下落至排污管排出至外界,代替了人工刮动清理格栅顶面后将污泥从上面取出的清理方式等技术效果,详见下文阐述。

为实现上述目的,本实用新型提供了以下技术方案:

本实用新型提供的一种污水处理粗滤结构,包括粗滤箱体,所述粗滤箱体顶面开口,所述粗滤箱体底面周围固定有多个底脚,所述粗滤箱体侧面底部固定连通有排水管,所述粗滤箱体内部沿纵向固定连接有隔板,所述隔板和所述粗滤箱体内侧壁之间固定连接有粗滤组件,所述粗滤组件下方设置有排污管,且所述排污管与所述粗滤箱体底面固定连通,所述排污管底部安装有封盖;

所述粗滤组件包括轴承座和护框,所述轴承座的数量为两个,且分别固定在所述粗滤箱体内侧壁和所述隔板侧面,所述粗滤箱体内侧壁的所述轴承座通过轴承转动连接有支撑轴,所述隔板侧面的所述轴承座通过轴承转动连接有驱动轴,所述驱动轴一端伸出所述隔板,且所述驱动轴与所述隔板间隙配合,所述驱动轴伸出所述隔板的端部固定连接有手轮,所述驱动轴伸出所述隔板的部分竖直开设有限位孔,所述限位孔滑动配合有弹簧柱塞,且所述弹簧柱塞固定在所述隔板侧面,所述驱动轴另一端和所述支撑轴端部固定连接有所述护框,且所述护框上下开口,所述护框内壁底部水平固定有格栅。

采用上述一种污水处理粗滤结构,在使用时,由于所述弹簧柱塞与所述限位孔滑动配合,则通过所述弹簧柱塞的端部伸入所述限位孔的方式能够锁止所述驱动轴,从而使所述驱动轴端部的所述护框内的所述格栅保持水平状态,将待处理的污水经所述所述粗滤箱体顶面加入到所述护框内,则所述护框内的污水依靠自身重力在所述格栅处实现固液分离,以此来对污水进行简单的粗滤,悬浮物成分的污泥留在所述格栅顶面,而污水落入所述粗滤箱体底面并经所述排水管排出至外界,当粗滤处理污水一段时间后需要对所述格栅顶面的污泥进行清理时,停止通入污水并将所述粗滤箱体内的水排尽,后关闭所述排水管并取下所述封盖使所述排污管打开,操作所述弹簧柱塞上提脱出所述限位孔,此时所述弹簧柱塞和所述限位孔配合对所述驱动轴的锁止消失,操作所述手轮带动所述驱动轴在所述轴承座的约束下转动,所述护框随之发生翻转并带动所述格栅翻转,当所述格栅被翻转至顶面朝下时,使所述弹簧柱塞重新进入所述限位孔锁止所述驱动轴,所述格栅顶面的污泥由于所述格栅翻转而倾覆至所述粗滤箱体底面并经所述排污管排出,部分残留在所述粗滤箱体底面的污泥可通过清水冲击所述粗滤箱体底面的方式清理至所述排污管排出至外界,代替了人工刮动清理格栅顶面后将污泥从上面取出的清理方式,操作方便且省时省力。

作为优选,所述底脚的数量为四个,所述底脚与所述粗滤箱体通过螺钉固定或焊接固定。

作为优选,所述排水管外侧固定安装有用以控制开闭的截止阀。

作为优选,所述排污管与所述封盖通过螺纹固定连接。

作为优选,所述手轮外表面开设有防滑纹。

作为优选,所述限位孔为通孔,所述弹簧柱塞与所述隔板焊接固定。

作为优选,所述格栅的材质为不锈钢,所述格栅的目数不小于10。

有益效果在于:本实用新型通过弹簧柱塞与限位孔配合的方式锁定驱动轴转动,能够使粗滤污水的过程中格栅处于水平状态,需要清理时通过拉出弹簧柱塞脱离限位孔后由驱动轴带动护套和格栅翻转,之后格栅顶面的污泥会在重力作用下落至排污管排出至外界,代替了人工刮动清理格栅顶面后将污泥从上面取出的清理方式,操作方便且省时省力。

(发明人:韦佳利)
