申请日2020.04.14
公开（公告）日2021.03.09
IPC分类号C02F9/12
摘要
本实用新型为解决现有污水处理用脱泥机不能有效去除混在泥浆中的金属物质和不能降低设备在启动时产生的震动问题，提供一种改进的污水处理用脱泥机，主要是通过在处理箱的上空腔中设置两个调节机构，将两块磁吸石分别设置在这两个调节机构上，且两个调节机构之间通过传动机构连接，这样在驱动电机的驱动下，两个调节机构可同时发生转动，进而带动两块磁吸石对处理箱内部的泥浆进行搅动，达到有效处理混在泥浆中的金属物质的目的，避免造成资源的浪费；同时，通过在处理箱底部设置行走机构，可以实现整体设备的有效移动，并且在行走机构内部设置减震组件，可降低设备在启动时产生的震动，减小了对泥浆沉淀物进行沉淀作用的影响。
权利要求书

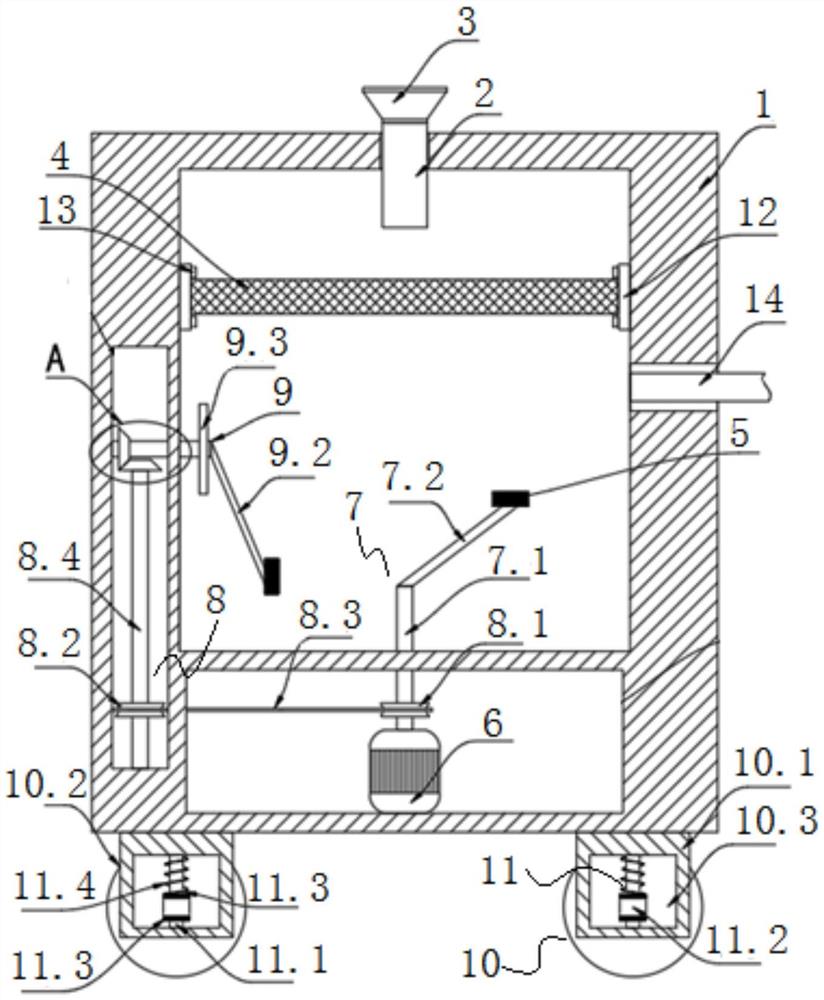

1.一种污水处理用脱泥机，包括处理箱(1)，所述处理箱(1)顶部设置与处理箱(1)内部空间相通的进料管(2)，所述进料管(2)顶部连接有进料斗(3)，其特征在于：所述处理箱(1)的内部空间通过一隔断将其分为上下两个空腔，位于上空腔上部的左右两侧壁上可拆卸连接有过滤网(4)，所述过滤网(4)以下的上空腔中布置有两块磁吸石(5)，位于下空腔的底壁表面上固定连接有驱动电机(6)，所述驱动电机(6)的动力输出端连接有第一调节机构(7)，所述第一调节机构(7)通过传动机构(8)连接有第二调节机构(9)，两块所述磁吸石(5)分别固定在第一调节机构(7)和第二调节机构(9)上，并且通过所述第一调节机构(7)和第二调节机构(9)的转动作用对上空腔中的泥浆进行搅动，所述处理箱(1)的外部底面四角处均设有行走机构(10)，每个所述行走机构(10)内均设置有用于降低所述脱泥机在启动时产生震动的减震组件(11)。
2.根据权利要求1所述的一种污水处理用脱泥机，其特征在于：所述第一调节机构(7)包括与驱动电机(6)动力输出端固定连接的第一转轴(7.1)及与第一转轴(7.1)固定连接的第一连接杆(7.2)，所述第一转轴(7.1)穿过隔断设置，其中一块所述磁吸石(5)固定在第一连接杆(7.2)上。
3.根据权利要求2所述的一种污水处理用脱泥机，其特征在于：所述传动机构(8)包括第一传动轮(8.1)、第二传动轮(8.2)、连接第一传动轮(8.1)和第二传动轮(8.2)的传动带(8.3)、传动轴(8.4)、第一锥齿轮(8.5)及第二锥齿轮(8.6)，所述第一传动轮(8.1)同轴套设在第一转轴(7.1)位于下空腔的一端，所述第二传动轮(8.2)同轴套设在传动轴(8.4)的下端，所述传动轴(8.4)竖直转动连接在所述处理箱(1)一侧壁内部开设的空腔底部上，所述第一锥齿轮(8.5)同轴连接在所述传动轴(8.4)的上端，所述第二锥齿轮(8.6)啮合在第一锥齿轮(8.5)上。
4.根据权利要求3所述的一种污水处理用脱泥机，其特征在于：所述第二调节机构(9)包括与第二锥齿轮(8.6)同轴连接的第二转轴(9.1)及与第二转轴(9.1)固定连接的第二连接杆(9.2)，所述第二转轴(9.1)的一部分设置在所述处理箱(1)一侧壁内部开设的空腔中，所述第二转轴(9.1)的另一部分设置在处理箱(1)的上空腔中，其中一块所述磁吸石(5)固定在第二连接杆(9.2)上，在所述第二转轴(9.1)位于处理箱(1)上空腔中的部分末端还套设有一椭圆板(9.3)。
5.根据权利要求1所述的一种污水处理用脱泥机，其特征在于：每个所述行走机构(10)均包括与处理箱(1)外部底角固定连接的支撑柱(10.1)、设置在支撑柱(10.1)外部的滚轮(10.2)，所述支撑柱(10.1)内设有开槽(10.3)，所述减震组件(11)设置在开槽(10.3)内。
6.根据权利要求5所述的一种污水处理用脱泥机，其特征在于：所述减震组件(11)包括上下两端分别固定在开槽(10.3)顶部和底部的固定杆(11.1)及套设在固定杆(11.1)外部的活动块(11.2)，所述活动块(11.2)的上下两端均设有橡胶垫(11.3)，所述活动块(11.2)上表面的橡胶垫(11.3)上设有一弹簧(11.4)，所述弹簧(11.4)套设在位于活动块(11.2)上表面的固定杆(11.1)的外部。
7.根据权利要求1所述的一种污水处理用脱泥机，其特征在于：所述过滤网(4)的两端均固定连接有固定块(12)，两块所述固定块(12)与处理箱(1)内左右两侧壁上均设有相对应的螺纹孔，所述螺纹孔内螺纹连接有螺栓(13)。
8.根据权利要求1所述的一种污水处理用脱泥机，其特征在于：所述处理箱(1)的一侧壁上贯穿设置一连接管(14)，以保证处理箱(1)中沉淀过后的水能够顺利排出箱外。
说明书
一种污水处理用脱泥机
技术领域
本实用新型涉及一种脱泥机，特别涉及一种污水处理用脱泥机。
背景技术
污水处理是为了使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗及餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。在污水处理的过程中，脱泥是关键的一步，脱泥的效果直接关系到污水处理的净化指标，然而在现有技术的污水处理脱泥过程中，脱泥机处理箱的泥浆中经常会混有大量的金属物质，这些金属物质在污水中难以除去，给污水处理造成麻烦，也造成资源的浪费；同时，现有的脱泥机在使用过程中会产生设备的震动，造成沉淀过程中的沉淀不够完全，影响污水处理的结果。
实用新型内容
为解决上述技术问题，本实用新型提出一种改进污水处理用脱泥机，目的在于能够有效去除现有脱泥机混在泥浆中的金属物质，并且降低设备在启动时产生的震动问题。
本实用新型为解决其技术问题所采用的技术方案是：
一种污水处理用脱泥机，主要包括一处理箱，所述处理箱的顶部设置有与处理箱内部空间相通的进料管，所述进料管顶部连接有进料斗，所述处理箱的内部空间通过一隔断将其分为上下两个空腔，位于上空腔上部的左右两侧壁上可拆卸连接有过滤网，所述过滤网以下的上空腔中布置有两块磁吸石，位于下空腔的底壁表面上固定连接有驱动电机，所述驱动电机的动力输出端连接有第一调节机构，所述第一调节机构通过传动机构连接有第二调节机构，两块所述磁吸石分别固定在第一调节机构和第二调节机构上，并且通过所述第一调节机构和第二调节机构的转动作用对上空腔中的泥浆进行搅动，所述处理箱的外部底面四角处均设有行走机构，每个所述行走机构内均设置有用于降低所述脱泥机在启动时产生震动的减震组件。
进一步地，所述第一调节机构包括与驱动电机动力输出端固定连接的第一转轴及与第一转轴固定连接的第一连接杆，所述第一转轴穿过隔断设置，其中一块所述磁吸石固定在第一连接杆上。
所述传动机构包括第一传动轮、第二传动轮、连接第一传动轮和第二传动轮的传动带、传动轴、第一锥齿轮及第二锥齿轮，所述第一传动轮同轴套设在第一转轴位于下空腔的一端，所述第二传动轮同轴套设在传动轴的下端，所述传动轴竖直转动连接在所述处理箱一侧壁内部开设的空腔底部上，所述第一锥齿轮同轴连接在所述传动轴的上端，所述第二锥齿轮啮合在第一锥齿轮上。
所述第二调节机构包括与第二锥齿轮同轴连接的第二转轴及与第二转轴固定连接的第二连接杆，所述第二转轴的一部分设置在所述处理箱一侧壁内部开设的空腔中，所述第二转轴的另一部分设置在处理箱的上空腔中，其中一块所述磁吸石固定在第二连接杆上，在所述第二转轴位于处理箱上空腔中的部分末端还套设有一椭圆板。
再进一步地，每个所述行走机构均包括与处理箱外部底角固定连接的支撑柱、设置在支撑柱外部的滚轮，所述支撑柱内设有开槽，所述减震组件设置在开槽内。
所述减震组件包括上下两端分别固定在开槽顶部和底部的固定杆及套设在固定杆外部的活动块，所述活动块的上下两端均设有橡胶垫，所述活动块上表面的橡胶垫上设有一弹簧，所述弹簧套设在位于活动块上表面的固定杆的外部。
进一步优选地，所述过滤网的两端均固定连接有固定块，两块所述固定块与处理箱内左右两侧壁上均设有相对应的螺纹孔，所述螺纹孔内螺纹连接有螺栓，通过螺栓连接实现了过滤网与处理箱内部两侧壁的可拆卸连接。
本实用新型的脱泥机还在所述处理箱的一侧壁上贯穿设置有连接管，连接管与外部的抽吸泵连接，以保证处理箱中沉淀过后的水能够顺利排出箱外。
与现有技术相比，本实用新型的有益效果是：
本实用新型提供的一种污水处理用脱泥机通过在处理箱的上空腔中设置两个调节机构，将两块磁吸石分别设置在这两个调节机构上，其中一个调节机构通过驱动电机来控制，两个调节机构之间配合传动件连接，使得在一个调节机构转动的同时另一个调节机构也随之转动，进而可以带动两块磁吸石对处理箱内部的泥浆进行搅动，达到有效处理混在泥浆中的金属物质的目的，避免造成资源的浪费；同时，本实用新型通过在处理箱底部设置行走机构，可以实现整体设备的有效移动，并且在行走机构内部配合设置有减震组件，这样在设备启动时，减震组件可以对设备起到缓冲作用，进而降低了设备在启动时产生的震动，减小了对泥浆沉淀物进行沉淀作用的影响，提高了沉淀效率。
（发明人：王雪）
