申请日2020.11.24
公开（公告）日2021.03.12
IPC分类号C02F9/02
摘要
本发明公开了一种节能除臭型污水处理环保设备，包括工作台，所述工作台顶部固定连接有过滤箱，所述过滤箱的输入端设有抽水泵，所述过滤箱的输出端设有活性炭吸附除臭箱。本发明通过过滤箱和活性炭吸附除臭箱配合除臭并净化污水，过滤时主动轴从动轴和多个轴杆有效支撑和传动过滤带，使多层滤板件与蛇形分布的折叠状过滤带结合，形成多层包裹式自动更新和清理的过滤层，提高过滤效果，过滤带与过滤箱内壁抵接，避免污水直接从缝隙通过，通过调节两个双向丝杆使两组调节杆对分隔板两侧的两侧的多个滤板件相互靠近或远离调节，使过滤层疏密调节并发生微震，并配合喷洒装置快速将滤板件和过滤带表面附着物清除，实现高效的规模化污水处理。
权利要求书

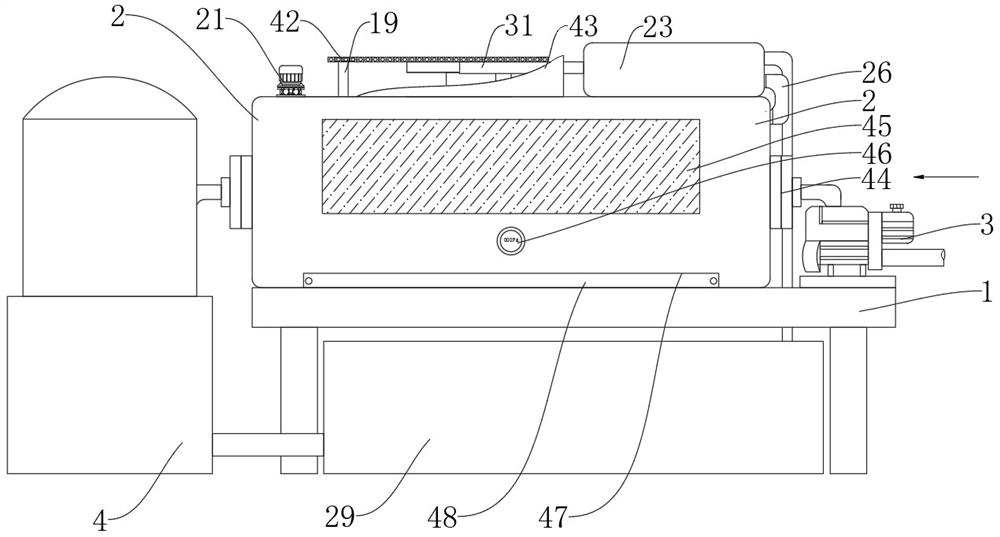

1.一种节能除臭型污水处理环保设备，包括工作台(1)，所述工作台(1)顶部固定连接有过滤箱(2)，所述过滤箱(2)的输入端设有抽水泵(3)，所述过滤箱(2)的输出端设有活性炭吸附除臭箱(4)，其特征在于：所述过滤箱(2)内侧中部固定连接有分隔板(5)，所述分隔板(5)两端分别设有主动轴(6)和从动轴(7)，所述分隔板(5)两侧的顶端和底端均设有平行分布的滑杆(8)，所述过滤箱(2)内壁两侧也设有平行分布的两个滑杆(8)，相邻四个所述滑杆(8)之间设有滤板件(9)，所述滤板件(9)四角均开设有滑孔(10)，且相邻四个滑杆(8)分别与四个滑孔(10)滑动连接，所述滤板件(9)两侧均转动连接有轴杆(11)，两个所述轴杆(11)平行设置，所述滤板件(9)表面开设有若干均匀分布的滤孔(12)，所述滤板件(9)的数量设置为两组，每组滤板件(9)的数量设置为多个，且两组滤板件(9)分布于分隔板(5)两侧，相邻两个所述滤板件(9)之间设有弹簧(13)，所述弹簧(13)套接于滑杆(8)外侧，所述分隔板(5)两侧中部均开设有滑槽(14)，所述滑槽(14)内部滑动连接有两个对称分布的调节杆(15)，所述滑槽(14)内转动连接有双向丝杆(16)，所述双向丝杆(16)贯穿调节杆(15)且与贯穿孔螺纹连接，所述调节杆(15)一端与滤板件(9)相匹配，所述滑槽(14)两端均设有密封腔，所述双向丝杆(16)两端均贯穿密封腔且延伸至密封腔内部，两个所述双向丝杆(16)一端外侧均固定连接有平齿轮(17)，两个所述平齿轮(17)啮合连接，其中一个所述双向丝杆(16)另一端固定连接有第一锥齿轮(18)，所述过滤箱(2)顶部贯穿设置有转轴(19)，且转轴(19)贯穿分隔板(5)并延伸至密封腔内部，所述转轴(19)底端固定连接有第二锥齿轮(20)，所述第一锥齿轮(18)与第二锥齿轮(20)啮合连接，所述过滤箱(2)顶部设有喷洒装置和联动组件；
所述过滤箱(2)靠近从动轴(7)的一侧开设有进水口，所述过滤箱(2)靠近主动轴(6)的一侧开设有出水口，所述过滤箱(2)顶部固定连接有第一电机(21)，所述第一电机(21)输出轴与主动轴(6)传动连接，所述过滤箱(2)内部设有过滤带(22)，所述过滤带(22)绕主动轴(6)、从动轴(7)和多个轴杆(11)设置，且过滤带(22)于多个轴杆(11)之间呈波浪状分布，所述过滤带(22)与过滤箱(2)内壁抵接，所述过滤带(22)通过主动轴(6)和从动轴(7)传动连接。
2.根据权利要求1所述的一种节能除臭型污水处理环保设备，其特征在于：所述喷洒装置包括喷洒筒(23)，所述喷洒筒(23)的数量设置为两个，两个所述喷洒筒(23)对称分布于过滤箱(2)中轴线两侧，所述喷洒筒(23)内部滑动连接有活塞(24)，所述活塞(24)外侧中部固定连接有抽拉杆(25)，所述喷洒筒(23)远离抽拉杆(25)的一端顶部开设有注水孔，所述注水孔底部开设有排水孔，所述注水孔和排水孔外侧均套接有承压管道(26)，所述注水孔内部设有第一单向阀(27)，所述排水孔内部设有第二单向阀(28)，所述第一单向阀(27)和第二单向阀(28)的输出端分别朝向喷洒筒(23)内部和喷洒筒(23)外部。
3.根据权利要求2所述的一种节能除臭型污水处理环保设备，其特征在于：所述工作台(1)底部设有处理水箱(29)，所述分隔板(5)两侧顶部均设有多个均匀分布的喷枪头(30)，多个喷枪头(30)之间通过分水管道连接，所述排水孔通过承压管道(26)与分水管道连接，所述注水孔通过承压管道(26)延伸至处理水箱(29)内侧底部。
4.根据权利要求2所述的一种节能除臭型污水处理环保设备，其特征在于：所述联动组件包括传动板(31)，所述过滤箱(2)顶部设有架杆(32)，所述架杆(32)顶端与传动板(31)轴心处转动连接，所述传动板(31)表面一侧开设有条形孔(33)，所述过滤箱(2)顶部转动连接有转盘(34)，所述转盘(34)顶部一侧固定连接有插杆(35)，所述插杆(35)插入条形孔(33)内部且与条形孔(33)滑动连接，所述过滤箱(2)顶部固定连接有第二电机(36)，所述第二电机(36)输出轴与转盘(34)轴心之间设有传动带(37)，所述第二电机(36)输出轴与转盘(34)通过传动带(37)传动连接，所述传动板(31)两端均一体设置有弧形齿条(38)，所述抽拉杆(25)靠近弧形齿条(38)的一侧固定连接有直齿条(39)，两个所述直齿条(39)分别与两个弧形齿条(38)啮合连接。
5.根据权利要求4所述的一种节能除臭型污水处理环保设备，其特征在于：所述转轴(19)顶端固定连接有链轮(40)，所述抽拉杆(25)顶端固定连接有挂钩(41)，所述链轮(40)外侧链传动连接有链条(42)，所述链条(42)两端分别固定连接在两个挂钩(41)上，且链轮(40)与挂钩(41)水平高度相等。
6.根据权利要求2所述的一种节能除臭型污水处理环保设备，其特征在于：所述过滤箱(2)顶部两侧均固定连接有卡轨(43)，两个所述抽拉杆(25)分别滑动连接于两个卡轨(43)内部。
7.根据权利要求1所述的一种节能除臭型污水处理环保设备，其特征在于：所述抽水泵(3)输入端通过管道连接外部污水，所述抽水泵(3)输出端通过管道连通进水口，所述出水口通过管道与活性炭吸附除臭箱(4)输入端相连通，所述活性炭吸附除臭箱(4)输出端通过管道延伸至处理水箱(29)内部，所述进水口和出水口内部均设有连接法兰(44)。
8.根据权利要求1所述的一种节能除臭型污水处理环保设备，其特征在于：所述过滤箱(2)两侧均设有可视窗口(45)，所述可视窗口(45)由亚克力玻璃材料制成，所述可视窗口(45)底部设有数字压力计(46)，所述数字压力计(46)的感测端延伸至过滤箱(2)内部。
9.根据权利要求1所述的一种节能除臭型污水处理环保设备，其特征在于：所述过滤箱(2)底端开设有清理槽口(47)，所述清理槽口(47)内部通过螺丝固定连接有封闭板(48)，所述封闭板(48)与过滤箱(2)的连接处设有密封盘根。
10.根据权利要求1所述的一种节能除臭型污水处理环保设备，其特征在于：所述进水口和出水口内部均设有引导叶轮(49)，所述引导叶轮(49)与过滤箱(2)转动连接，所述双向丝杆(16)与分隔板(5)的连接处设有轴承，且轴承两侧均设有密封圈。
说明书
一种节能除臭型污水处理环保设备
技术领域
本发明涉及污水处理技术领域，具体涉及一种节能除臭型污水处理环保设备。
背景技术
随着经济的不断发展，生态环境的保护以及资源合理有效地利用成为人们日益关注的焦点。目前在我国环境污染严重，工业废水和城市生活废水的排放造成了环境的污染，同时水资源的过度开采和使用，使我国面临严重的水危机。将污水处理再生，再生水的利用也成为缓解水资源压力的有效途径.
目前对于污水处理的方法有很多种，但在污水处理方法中大都需要经过沉淀、脱除污泥等处理，在该处理过程中在污水站预处理间产生大量的臭气，其中主要臭源是一级沉淀池和石灰乳罐，污水中还伴有恶臭，现有技术中常使用活性炭吸附的方式对其进行有效净化和除臭，但是污水中还含有细泥等固体颗粒，严重影响活性炭的净化效率和使用寿命，增加了污水处理成本，因此需要在除臭前对其一级处理，主要去除污水中呈悬浮状态的固体污染物质，现有的过滤装置无法满足对细泥等固体颗粒的规模化处理。
因此，发明一种节能除臭型污水处理环保设备来解决上述问题很有必要。
发明内容
本发明的目的是提供一种节能除臭型污水处理环保设备，通过过滤箱和活性炭吸附除臭箱配合除臭并净化污水，过滤时主动轴从动轴和多个轴杆有效支撑和传动过滤带，使多层滤板件与蛇形分布的折叠状过滤带结合，形成多层包裹式自动更新和清理的过滤层，提高过滤效果，过滤带与过滤箱内壁抵接，避免污水直接从缝隙通过，通过调节两个双向丝杆使两组调节杆对分隔板两侧的两侧的多个滤板件相互靠近或远离调节，使过滤层疏密调节并发生微震，并配合喷洒装置快速将滤板件和过滤带表面附着物清除，以解决技术中的上述不足之处。
为了实现上述目的，本发明提供如下技术方案：一种节能除臭型污水处理环保设备，包括工作台，所述工作台顶部固定连接有过滤箱，所述过滤箱的输入端设有抽水泵，所述过滤箱的输出端设有活性炭吸附除臭箱，所述过滤箱内侧中部固定连接有分隔板，所述分隔板两端分别设有主动轴和从动轴，所述分隔板两侧的顶端和底端均设有平行分布的滑杆，所述过滤箱内壁两侧也设有平行分布的两个滑杆，相邻四个所述滑杆之间设有滤板件，所述滤板件四角均开设有滑孔，且相邻四个滑杆分别与四个滑孔滑动连接，所述滤板件两侧均转动连接有轴杆，两个所述轴杆平行设置，所述滤板件表面开设有若干均匀分布的滤孔，所述滤板件的数量设置为两组，每组滤板件的数量设置为多个，且两组滤板件分布于分隔板两侧，相邻两个所述滤板件之间设有弹簧，所述弹簧套接于滑杆外侧，所述分隔板两侧中部均开设有滑槽，所述滑槽内部滑动连接有两个对称分布的调节杆，所述滑槽内转动连接有双向丝杆，所述双向丝杆贯穿调节杆且与贯穿孔螺纹连接，所述调节杆一端与滤板件相匹配，所述滑槽两端均设有密封腔，所述双向丝杆两端均贯穿密封腔且延伸至密封腔内部，两个所述双向丝杆一端外侧均固定连接有平齿轮，两个所述平齿轮啮合连接，其中一个所述双向丝杆另一端固定连接有第一锥齿轮，所述过滤箱顶部贯穿设置有转轴，且转轴贯穿分隔板并延伸至密封腔内部，所述转轴底端固定连接有第二锥齿轮，所述第一锥齿轮与第二锥齿轮啮合连接，所述过滤箱顶部设有喷洒装置和联动组件；
所述过滤箱靠近从动轴的一侧开设有进水口，所述过滤箱靠近主动轴的一侧开设有出水口，所述过滤箱顶部固定连接有第一电机，所述第一电机输出轴与主动轴传动连接，所述过滤箱内部设有过滤带，所述过滤带绕主动轴、从动轴和多个轴杆设置，且过滤带于多个轴杆之间呈波浪状分布，所述过滤带与过滤箱内壁抵接，所述过滤带通过主动轴和从动轴传动连接。
优选的，所述喷洒装置包括喷洒筒，所述喷洒筒的数量设置为两个，两个所述喷洒筒对称分布于过滤箱中轴线两侧，所述喷洒筒内部滑动连接有活塞，所述活塞外侧中部固定连接有抽拉杆，所述喷洒筒远离抽拉杆的一端顶部开设有注水孔，所述注水孔底部开设有排水孔，所述注水孔和排水孔外侧均套接有承压管道，所述注水孔内部设有第一单向阀，所述排水孔内部设有第二单向阀，所述第一单向阀和第二单向阀的输出端分别朝向喷洒筒内部和喷洒筒外部。
优选的，所述工作台底部设有处理水箱，所述分隔板两侧顶部均设有多个均匀分布的喷枪头，多个喷枪头之间通过分水管道连接，所述排水孔通过承压管道与分水管道连接，所述注水孔通过承压管道延伸至处理水箱内侧底部。
优选的，所述联动组件包括传动板，所述过滤箱顶部设有架杆，所述架杆顶端与传动板轴心处转动连接，所述传动板表面一侧开设有条形孔，所述过滤箱顶部转动连接有转盘，所述转盘顶部一侧固定连接有插杆，所述插杆插入条形孔内部且与条形孔滑动连接，所述过滤箱顶部固定连接有第二电机，所述第二电机输出轴与转盘轴心之间设有传动带，所述第二电机输出轴与转盘通过传动带传动连接，所述传动板两端均一体设置有弧形齿条，所述抽拉杆靠近弧形齿条的一侧固定连接有直齿条，两个所述直齿条分别与两个弧形齿条啮合连接。
优选的，所述转轴顶端固定连接有链轮，所述抽拉杆顶端固定连接有挂钩，所述链轮外侧链传动连接有链条，所述链条两端分别固定连接在两个挂钩上，且链轮与挂钩水平高度相等。
优选的，所述过滤箱顶部两侧均固定连接有卡轨，两个所述抽拉杆分别滑动连接于两个卡轨内部。
优选的，所述抽水泵输入端通过管道连接外部污水，所述抽水泵输出端通过管道连通进水口，所述出水口通过管道与活性炭吸附除臭箱输入端相连通，所述活性炭吸附除臭箱输出端通过管道延伸至处理水箱内部，所述进水口和出水口内部均设有连接法兰。
优选的，所述过滤箱两侧均设有可视窗口，所述可视窗口由亚克力玻璃材料制成，所述可视窗口底部设有数字压力计，所述数字压力计的感测端延伸至过滤箱内部。
优选的，所述过滤箱底端开设有清理槽口，所述清理槽口内部通过螺丝固定连接有封闭板，所述封闭板与过滤箱的连接处设有密封盘根。
优选的，所述进水口和出水口内部均设有引导叶轮，所述引导叶轮与过滤箱转动连接，所述双向丝杆与分隔板的连接处设有轴承，且轴承两侧均设有密封圈。
在上述技术方案中，本发明提供的技术效果和优点：
1、通过过滤箱和活性炭吸附除臭箱配合除臭并净化污水，过滤时主动轴从动轴和多个轴杆有效支撑和传动过滤带，使多层滤板件与蛇形分布的折叠状过滤带结合，形成多层包裹式自动更新和清理的过滤层，提高过滤效果，过滤带与过滤箱内壁抵接，避免污水直接从缝隙通过，通过调节两个双向丝杆使两组调节杆对分隔板两侧的两侧的多个滤板件相互靠近或远离调节，使过滤层疏密调节并发生微震，并配合喷洒装置快速将滤板件和过滤带表面附着物清除，实现高效的规模化污水处理；
2、通过第二电机传动连接转盘，使插杆绕转盘轴心公转，并在架杆和条形孔的限位配合下，使传动板以架杆为轴心往复摆动，两个抽拉杆相互错位并往复运动，拉动两个活塞在喷洒筒内部往复滑动，抽取清理水并加压后从喷枪头并喷洒对滤板件和过滤带表面清理，冲掉附着物，随后通过打开封闭板，冲刷过滤箱内部使拦截过滤物从清理槽口排出，清理后使用封闭板和密封盘根封闭清理槽口，并使用螺丝固定，清理维护方便快捷；
3、通过卡轨对抽拉杆位置限定，第二电机输出轴通过传动带传动连接转盘，从而使插杆绕转盘轴心公转，在架杆和条形孔的限位配合下，传动板以架杆为轴心往复摆动，弧形齿条啮合直齿条，使两个抽拉杆相互错位并往复运动，拉动两个活塞在喷洒筒内部往复滑动，两个抽拉杆错位往复拉动两个链条端点，带动链轮和转轴转动，从而使第二锥齿轮往复啮合第一锥齿轮，实现多装置的联动效果，装置件配合效果强，减少不必要的机械能浪费；
4、通过可视窗口观察过滤箱内部清理情况，及时对过滤部件进行清理和维护更换，数字压力计感测过滤箱内部压力，并显示可读数据，提高过滤箱运行的稳定性和安全性，整体装置占用面积小，且便于安装维护。
（发明人：赵恒飞;赵瑞匡）
