申请日2019.09.25
公开（公告）日2021.03.09
IPC分类号C02F9/14
摘要
本发明公开了一种分散式污水处理装置，包括依次串联的厌氧处理池、好氧处理池和过滤池；厌氧处理池设有直通腔底的进水管，顶侧设有接好氧处理池顶侧的溢流管；好氧处理池内置若干填料层，腔底布设曝气管，通过底侧的出水管接过滤池的底侧；过滤池内置若干层吸附层，出水口设于顶侧；且溢流管的高度大于出水口的高度。其结构设计合理，简单易维护，运行方便，制作成本低；装置内的物料于农村当地易获取，不易损耗且成本低，污水的净化效果好，有效去除污水中的COD、BOD、污泥、悬浮物、胶质颗粒及微生物，并强化脱氮除磷，可就地排放，有效降低了农村当地的水污染源，提高了水资源的利用率，绿色节能，具有很强的实用性和广泛的适用性。
权利要求书
1.一种分散式污水处理装置，其特征在于，包括依次串联的厌氧处理池、好氧处理池和过滤池；
所述厌氧处理池设有直通腔底的进水管，顶侧设有接好氧处理池顶侧的溢流管；
所述好氧处理池内置若干填料层，腔底布设曝气管，通过底侧的出水管接过滤池的底侧；
所述过滤池内置若干层吸附层，出水口设于顶侧；
所述厌氧处理池的腔内设有若干层折流板；所述折流板交错的固定于厌氧处理池的腔内壁，且折流板的宽度与厌氧处理池的腔内宽度相同，长度小于厌氧处理池的腔内长度；所述好氧处理池的顶部均布若干与溢流管连接的布水管；所述吸附层包括高炉渣层、沸石层；且高炉渣层置于沸石层的底部。
2.根据权利要求1所述的一种分散式污水处理装置，其特征在于，所述溢流管的高度大于出水口的高度。
3.根据权利要求1所述的一种分散式污水处理装置，其特征在于，所述厌氧处理池的顶部设有沼气阀，底侧设有排泥口。
4.根据权利要求1所述的一种分散式污水处理装置，其特征在于，所述填料层包括聚氨酯泡沫。
5.根据权利要求4所述的一种分散式污水处理装置，其特征在于，所述聚氨酯泡沫以自然堆积状置于好氧处理池腔内。
6.根据权利要求1所述的一种分散式污水处理装置，其特征在于，所述出水管的管口设有筛网。
说明书
一种分散式污水处理装置
技术领域
本发明涉及一种污水处理装置，具体涉及一种分散式污水处理装置，属于污水处理技术领域。
背景技术
我国村镇地域范围广，农村居民居住分散，经济水平、生活习惯等差别较大，农村生活污水的来源、水质、水量复杂多样，因而决定了农村生活污水处理工艺的选择、工程建设与投资、运行管理模式等多方面的复杂性。
在居民比较分散的农村地区，修建大面积、长距离的污水收集管网系统不仅投资大，而且长距离的污水输送存在跑冒滴漏等问题，污水收集率不高，因此不宜采用集中处理的方法进行处理。
现有的适用于农村生活污水分散处理的技术按照处理方式的不同可分为两类：一类是传统的生物处理方式，包括曝气池、生物滤池、氧化沟、SBR反应器等，这类处理工艺出水水质稳定、基建费用低、占地面积小，但管理复杂且运行成本较高；第二类是土地处理方法，例如稳定塘、人工湿地等，这类处理工艺污染物去除率高、管理简单、运行成本低，但占地面积大，基建费用相对较高。
发明内容
为解决现有技术的不足，本发明的目的在于提供一种适用于农村的分散式生活污水处理装置。
为了实现上述目标，本发明采用如下的技术方案：

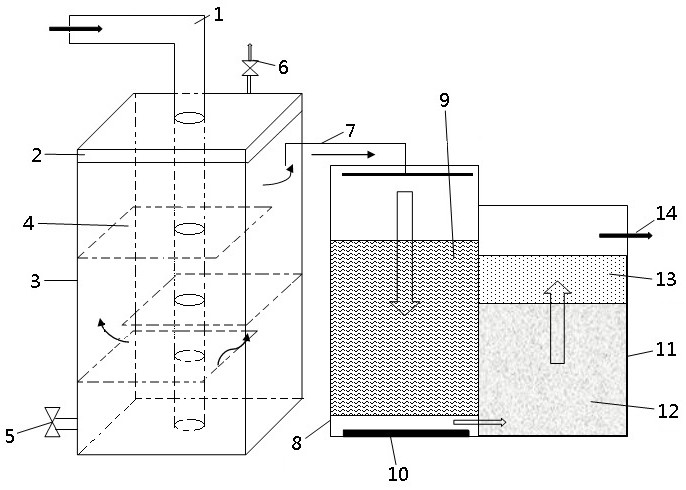

一种分散式污水处理装置，包括依次串联的厌氧处理池、好氧处理池和过滤池；
所述厌氧处理池设有直通腔底的进水管，顶侧设有接好氧处理池顶侧的溢流管；
所述好氧处理池内置若干填料层，腔底布设曝气管，通过底侧的出水管接过滤池的底侧；
所述过滤池内置若干层吸附层，出水口设于顶侧。
上述溢流管的高度大于出水口的高度。
上述厌氧处理池的腔内设有若干层折流板。
进一步的，上述折流板交错的固定于厌氧处理池的腔内壁，且折流板的宽度与厌氧处理池的腔内宽度相同，长度小于厌氧处理池的腔内长度。
上述厌氧处理池的顶部设有沼气阀，底侧设有排泥口。
上述好氧处理池的顶部均布若干与溢流管连接的布水管。
上述填料层包括聚氨酯泡沫。
进一步的，上述聚氨酯泡沫以自然堆积状置于好氧处理池腔内。
上述吸附层包括高炉渣层、沸石层；且，高炉渣层置于沸石层的底部。
上述出水管的管口设有筛网。
本发明的有益之处在于：
本发明的一种分散式污水处理装置，由厌氧处理池、好氧处理池和过滤池依次串联组成；通过厌氧处理池的厌氧消化能大量去除水中的COD和BOD，厌氧区交错的折流板增大污水的水力停留时间和污水与活性污泥的接触面积，使污水与厌氧菌反应充分；好氧处理区的填料在曝气气流作用下，呈流化状态，无堵塞现象，附着在填料上的活性污泥把有机物分解成无机物；过滤池的过滤过程可进一步截留除去水中的悬浮物、胶质颗粒及微生物，同时特定吸附层的加入强化脱氮除磷效果，使得出水达到生活杂用水质标准，缓解农村缺水地区的用水状况。
本发明的一种分散式污水处理装置，结构设计合理，简单易维护，运行方便，制作成本低；装置内的物料于农村当地易获取，不易损耗且成本低，污水的净化效果好，可就地排放，有效降低了农村当地的水污染源，提高了水资源的利用率，绿色节能，具有很强的实用性和广泛的适用性。
（发明人：吴凯;顾晋饴;李凌琪;李舒;张丹;刘姝芳）
