申请日2020.06.18
公开（公告）日2021.02.26
IPC分类号C02F9/04; B01F7/16; B01F15/02; B01D35/16; C02F103/32
摘要
本实用新型公开了一种羊奶乳制品生产用污水处理装置，包括箱体，所述箱体上端面右侧固定连接有与箱体内部连通的倒入口，所述箱体右侧面上端固定连接有两块与倒入口相连的矩形板，两个所述矩形板上端均开设有滑动孔，两个滑动孔之间滑动连接有U形座，所述U形座两个立板之间转动连接有转动轴，转动轴上固定连接有用于对污水杂质进行过滤的过滤板，所述U形座左侧面固定连接有用于驱动转动轴的旋转电机；本实用新型通过旋转电机转动将过滤板进行翻转，通过驱动电机驱动转盘转盘通过连杆驱动U形座进行上下抖动，将过滤板上的过滤的杂质抖下落入接料斗内，从而防止杂质物体将过滤板上的小孔堵住。
权利要求书

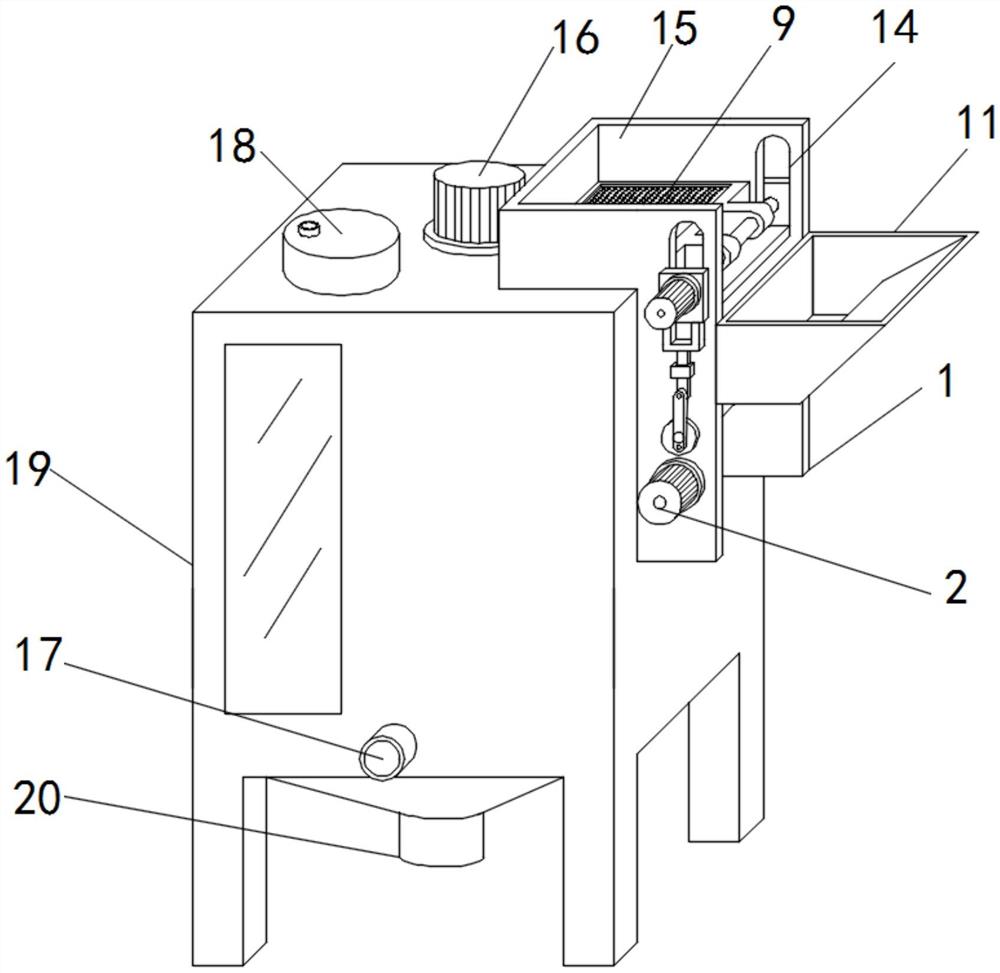

1.一种羊奶乳制品生产用污水处理装置，包括箱体(19)，其特征在于：所述箱体(19)上端面右侧固定连接有与箱体(19)内部连通的倒入口(15)，所述箱体(19)右侧面上端固定连接有两块与倒入口(15)相连的矩形板(1)，两个所述矩形板(1)上端均开设有滑动孔(14)，两个滑动孔(14)之间滑动连接有U形座(10)，所述U形座(10)两个立板之间转动连接有转动轴(8)，转动轴(8)上固定连接有用于对污水杂质进行过滤的过滤板(9)，所述U形座(10)左侧面固定连接有用于驱动转动轴(8)的旋转电机(7)；
两个所述矩形板(1)位于转动轴(8)下方的位置固定连接有接料斗(11)，两个所述矩形板(1)两侧面设有用于驱动U形座(10)在滑动孔(14)内移动的驱动组件，所述箱体(19)上端面左侧固定连接有与箱体(19)内部连通的存储盒(18)，所述箱体(19)下端面中间安装有与箱体(19)内部连通的排料管(20)，所述箱体(19)底部开设有与箱体(19)内部连通的排液管(17)，所述箱体(19)上端面中间位置固定连接有搅拌电机(16)，所述搅拌电机(16)的输出端位于箱体(19)内部的位置固定连接有用于搅拌污水的搅拌组件。
2.根据权利要求1所述的一种羊奶乳制品生产用污水处理装置，其特征在于，所述驱动组件包括驱动轴(12)，所述驱动轴(12)转动连接在两个矩形板(1)之间位于接料斗(11)下方的位置，所述驱动轴(12)两端穿过矩形板(1)的位置均固定连接有转盘(3)，远离转盘(3)圆心的位置转动连接有连杆(4)，两个所述矩形板(1)位于U形座(10)下方的位置均固定连接有滑动套(5)，滑动套(5)内均滑动连接有与U形座(10)固定连接的固定杆(6)，所述固定杆(6)远离U形座(10)的一端与连杆(4)转动连接，所述矩形板(1)上位于转盘(3)下方的位置固定连接有驱动电机(2)，所述驱动电机(2)输出端与驱动轴(12)上均安装有驱动齿轮(13)，且两个驱动齿轮(13)相互啮合。
3.根据权利要求1所述的一种羊奶乳制品生产用污水处理装置，其特征在于，所述搅拌组件包括搅拌轴(22)，所述搅拌轴(22)固定连接在搅拌电机(16)的输出端，所述搅拌电机(16)位于箱体(19)内部的位置固定连接有搅拌杆(23)，所述搅拌轴(22)位于排料管(20)内侧的位置固定连接有螺旋拨片(21)。
4.根据权利要求1所述的一种羊奶乳制品生产用污水处理装置，其特征在于，所述排料管(20)和排液管(17)上均设有封盖。
5.根据权利要求1所述的一种羊奶乳制品生产用污水处理装置，其特征在于，所述箱体(19)上设有方便对箱体(19)内部进行观察的玻璃观察窗。
6.根据权利要求1所述的一种羊奶乳制品生产用污水处理装置，其特征在于，所述箱体(19)底部四个角位置均设有支撑腿。
说明书
一种羊奶乳制品生产用污水处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体是一种羊奶乳制品生产用污水处理装置。
背景技术
羊奶在国际界被称为“奶中之王”，羊奶的脂肪颗粒体积为牛奶的三分之一，更利于人体吸收，并且长期饮用羊奶不会引起发胖。羊奶中的维生素及微量元素明显高于牛奶，美国、欧洲的部分国家均把羊奶视为营养佳品，欧洲鲜羊奶的售价是牛奶的7倍。专家建议患有过敏症、胃肠疾病、支气管炎症或身体虚弱的人群以及婴儿更适宜饮用。
但在羊奶乳制品的生产加工过程中会产生许多的生产污水，而污水主要来自容器及设备的清洗水，主要成分含有制品原料，而在污水进行处理时对污水中的杂质进行过滤是十分重要的工序，然而现有的污水处理设备由于过滤装置的过滤孔较小很容易发生堵塞，导致设备无法使用，同时一般对乳制品污水的处理均使用絮状剂对过滤后的污水进行沉淀，而在对沉淀物的排放时很容易使排放口堵塞，从而会造成诸多不便。
实用新型内容
本实用新型的目的在于提供一种羊奶乳制品生产用污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种羊奶乳制品生产用污水处理装置，包括箱体，所述箱体上端面右侧固定连接有与箱体内部连通的倒入口，所述箱体右侧面上端固定连接有两块与倒入口相连的矩形板，两个所述矩形板上端均开设有滑动孔，两个滑动孔之间滑动连接有U形座，所述U形座两个立板之间转动连接有转动轴，转动轴上固定连接有用于对污水杂质进行过滤的过滤板，所述U形座左侧面固定连接有用于驱动转动轴的旋转电机；
两个所述矩形板位于转动轴下方的位置固定连接有接料斗，两个所述矩形板两侧面设有用于驱动U形座在滑动孔内移动的驱动组件，所述箱体上端面左侧固定连接有与箱体内部连通的存储盒，所述箱体下端面中间安装有与箱体内部连通的排料管，所述箱体底部开设有与箱体内部连通的排液管，所述箱体上端面中间位置固定连接有搅拌电机，所述搅拌电机的输出端位于箱体内部的位置固定连接有用于搅拌污水的搅拌组件。
优选的，所述驱动组件包括驱动轴，所述驱动轴转动连接在两个矩形板之间位于接料斗下方的位置，所述驱动轴两端穿过矩形板的位置均固定连接有转盘，远离转盘圆心的位置转动连接有连杆，两个所述矩形板位于U形座下方的位置均固定连接有滑动套，滑动套内均滑动连接有与U形座固定连接的固定杆，所述固定杆远离U形座的一端与连杆转动连接，所述矩形板上位于转盘下方的位置固定连接有驱动电机，所述驱动电机输出端与驱动轴上均安装有驱动齿轮，且两个驱动齿轮相互啮合。
优选的，所述搅拌组件包括搅拌轴，所述搅拌轴固定连接在搅拌电机的输出端，所述搅拌电机位于箱体内部的位置固定连接有搅拌杆，所述搅拌轴位于排料管内侧的位置固定连接有螺旋拨片。
优选的，所述排料管和排液管上均设有封盖。
优选的，所述箱体上设有方便对箱体内部进行观察的玻璃观察窗。
优选的，所述箱体底部四个角位置均设有支撑腿。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过旋转电机转动将过滤板进行翻转，然后通过驱动电机驱动转盘，转盘通过连杆驱动U形座进行上下抖动，使得将过滤板上的过滤的杂质抖下落入接料斗内，从而防止杂质物体将过滤板上的小孔堵住。
2、本实用新型通过搅拌电机驱动搅拌杆可将沉淀剂与污水进行充分混合，待沉淀完成后通过排液管将处理后的污水排出，然后再次通过搅拌电机转动带动位于排料管内的螺旋拨片将沉淀物进行排出，可有效的防止在排放时堵塞排料管。
（发明人：刘咏梅;张亚娟）
