申请日2020.05.08
公开（公告）日2021.03.09
IPC分类号C02F1/00
摘要
本实用新型公开了一种带有垃圾清理机构的污水处理用格栅，包括机架、第一电机、卡勾和防护罩，所述机架的两侧设置有支撑架，所述支撑架的表面设置有第一螺栓，所述第一电机设置于机架的顶部，所述第一电机的下方设置有第二电机，所述第一电机和第二电机通过皮带相互连接，所述栅条设置在机架的内部，所述栅条的四周衔接有外框架，所述外框架的顶部设置有掰手，所述卡勾设置在栅条的外侧，所述防护罩设置在机架的表面，所述防护罩和机架通过第二螺栓进行固定。该带有垃圾清理机构的污水处理用格栅，掰手与外框架的设置，使得活动式栅条能够调节角度，有利于过滤出更各种程度的漂浮物，同时，调节的作用也便于后期栅条缝隙间的清理。
权利要求书

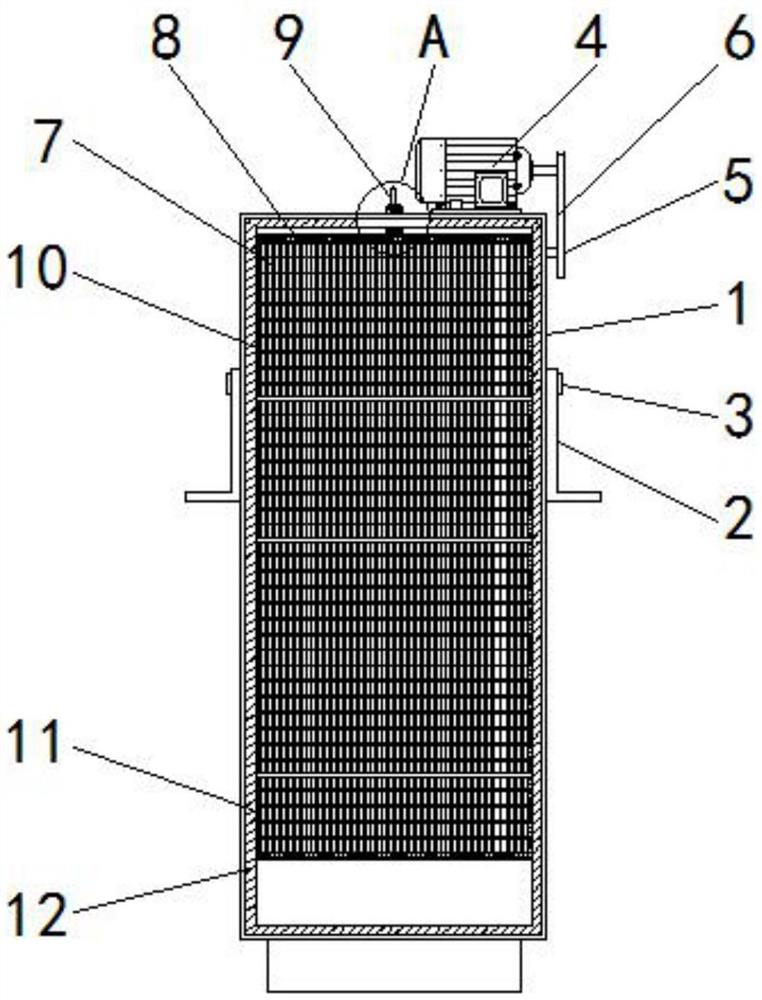

1.一种带有垃圾清理机构的污水处理用格栅，包括机架(1)、第一电机(4)、卡勾(10)和防护罩(11)，其特征在于：所述机架(1)的两侧设置有支撑架(2)，所述支撑架(2)的表面设置有第一螺栓(3)，其中，
所述第一电机(4)设置于机架(1)的顶部，所述第一电机(4)的下方设置有第二电机(5)，所述第一电机(4)和第二电机(5)通过皮带(6)相互连接；
栅条(7)设置在机架(1)的内部，该栅条(7)的四周衔接有外框架(8)，所述外框架(8)的顶部设置有掰手(9)，所述卡勾(10)设置在栅条(7)的外侧；
所述防护罩(11)设置在机架(1)的表面，所述防护罩(11)和机架(1)通过第二螺栓(12)进行固定。
2.根据权利要求1所述的一种带有垃圾清理机构的污水处理用格栅，其特征在于：所述支撑架(2)设置有两个，且支撑架(2)的截面形状呈倒“T”字型，所述机架(1)与支撑架(2)之间通过第一螺栓(3)进行连接。
3.根据权利要求1所述的一种带有垃圾清理机构的污水处理用格栅，其特征在于：所述外框架(8)的内部均匀分布有栅条(7)，所述栅条(7)关于外框架(8)的中心线呈对称平行分布，所述外框架(8)顶端与掰手(9)的底部对接，且通过掰手(9)的左右移动可调节栅条(7)的角度。
4.根据权利要求1所述的一种带有垃圾清理机构的污水处理用格栅，其特征在于：所述卡勾(10)的截面形状为“L”字型，所述卡勾(10)之间成等距离分布，且卡勾(10)之间为平行对称结构。
5.根据权利要求1所述的一种带有垃圾清理机构的污水处理用格栅，其特征在于：所述防护罩(11)的截面形状为“Z”字型，所述防护罩(11)的底部与机架(1)的表面呈紧密贴合，并且防护罩(11)与机架(1)之间通过第二螺栓(12)进行连接。
说明书
一种带有垃圾清理机构的污水处理用格栅
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种带有垃圾清理机构的污水处理用格栅。
背景技术
随着工业的高速发展，环保问题逐渐被重视，污水处理是环境保护的重要手段之一。栅条由一组或数组平行的金属栅条、塑料齿钩或金属筛网、框架及相关装置组成，倾斜安装在污水渠道、泵房集水井的进口处或污水处理厂的前端，用来截留污水中较粗大漂浮物和悬浮物，如：纤维、碎皮、毛发、果皮、蔬菜、木片、布条、塑料制品等，防止堵塞和缠绕水泵机组、管道阀门、处理构筑物陪水设施、进出水口，减少后续处理产生的浮渣，保证污水处理设施的正常运行。
但是目前市场上的污水处理栅条存在一定的缺点，内部栅条固定，没办法调节角度，也不方便后期清理，因此针对上述问题，需要在原有设备的基础上进行改进，来满足市场的需求。
实用新型内容
本实用新型的目的在于提供一种带有垃圾清理机构的污水处理用格栅，以解决上述背景技术提出的目前市场上的污水处理栅条存在一定的缺点，内部栅条固定，没办法调节角度，也不方便后期清理的问题。
为实现上述目的，本实用新型提供如下技术方案：一种带有垃圾清理机构的污水处理用格栅，包括机架、第一电机、卡勾和防护罩，所述机架的两侧设置有支撑架，所述支撑架的表面设置有第一螺栓，其中，
所述第一电机设置于机架的顶部，所述第一电机的下方设置有第二电机，所述第一电机和第二电机通过皮带相互连接；
所述栅条设置在机架的内部，所述栅条的四周衔接有栅条框架，所述外框架的顶部设置有掰手，所述卡勾设置在栅条的外侧；
所述防护罩设置在机架的表面，所述防护罩和机架通过第二螺栓进行固定。
优选的，所述支撑架设置有两个，且支撑架的截面形状呈倒“T”字型，所述机架与支撑架之间通过第一螺栓进行连接。
优选的，所述外框架的内部均匀分布有栅条，所述栅条关于外框架的中心线呈对称平行分布，所述外框架顶端与掰手的底部对接，且通过掰手的左右移动可调节栅条的角度。
优选的，所述卡勾的截面形状为“L”字型，所述卡勾之间成等距离分布，且卡勾之间为平行对称结构。
优选的，所述防护罩的截面形状为“Z”字型，所述防护罩的底部与机架的表面呈紧密贴合，并且防护罩与机架之间通过第二螺栓进行连接。
与现有技术相比，本实用新型的有益效果是：该带有垃圾清理机构的污水处理用格栅：
1.掰手与外框架的设置，使得活动式栅条能够调节角度，有利于过滤出更各种程度的漂浮物，同时，调节的作用也便于后期栅条缝隙间的清理。
2.卡勾的设置，使得漂浮物更好的依附在它的表面，从而更有效的提取出污水中的漂浮物。
3.防护罩的设置，使得机器表面有个保护装置，一定程度上也保障了人工安全。第二螺栓的设置，使得保护罩更加的便于拆卸，对该装置更加的便于维修以及清理。
（发明人：范杰平;栾国静）
