申请日2020.12.23
公开（公告）日2021.03.12
IPC分类号C02F9/14; B01D50/00; C02F101/34
摘要
本发明公开一种处理废水中甲醇的处理系统，具体涉及废水处理系统领域，包括处理管，所述处理管从上到下依次设置有格栅、处理泵和集水箱，所述集水箱一侧设置有净化管，所述净化管一端设置有净化泵，所述净化泵输出端设置有连接管。本发明当调节后的水通过移动管上的移动泵抽入UASB箱，进而进行厌氧污水处理，接着处理的污水的气体进入抽气管，跟着启动抽气管上的单向风机，接着单向风机将抽气管内的气体抽入气滤箱，接着气滤箱内部从下到上依次安装第一湿炭块、第二湿棉球、第三湿过滤棉和第四过滤网，进而进行四级气体过滤，从而有效的提高了气体净化的效果。
权利要求书
1.一种处理废水中甲醇的处理系统，包括处理管，其特征在于：所述处理管从上到下依次设置有格栅、处理泵和集水箱，所述集水箱一侧设置有净化管，所述净化管一端设置有净化泵，所述净化泵输出端设置有连接管，所述连接管上设置有第一流量计，所述第一流量计一侧设置有连接线，所述连接线一端设置有第一流量器，所述第一流量器一侧设置有流量表，所述连接管一端设置有调节箱，所述调节箱一侧设置移动管，所述移动管一端设置有移动泵，所述移动泵输出端设置有第一管，所述第一管一端设置有UASB箱，所述第一管上设置有电磁阀，所述UASB箱一侧设置有抽气管，所述抽气管上设置有单向风机，所述抽气管一端设置有气滤箱，所述气滤箱内部从下到上依次设置有第一湿炭块、第二湿棉球、第三湿过滤棉和第四过滤网，所述气滤箱顶部开设有多个出气口。
2.根据权利要求1所述的一种处理废水中甲醇的处理系统，其特征在于：所述UASB箱一侧设置有套设管，所述套设管从右到左依次设置有套设泵和粗滤罐，所述粗滤罐一侧设置有活动管。
3.根据权利要求2所述的一种处理废水中甲醇的处理系统，其特征在于：所述活动管上设置有第二流量计，所述第二流量计一侧设置有移动线，所述移动线一端设置有第二流量器，所述第二流量器一侧设置有移动表。
4.根据权利要求2所述的一种处理废水中甲醇的处理系统，其特征在于：所述活动管一端设置有活动泵，所述活动泵输出端设置有固定管，所述固定管上设置有固定阀。
5.根据权利要求4所述的一种处理废水中甲醇的处理系统，其特征在于：所述固定管一端设置有精滤罐，所述精滤罐一侧设置有出水管，所述出水管上设置有高温杀菌池。
6.根据权利要求5所述的一种处理废水中甲醇的处理系统，其特征在于：所述出水管一端设置有出水泵，所述出水泵输出端设置有第二管，所述第二管一端设置有冷水箱。
7.根据权利要求6所述的一种处理废水中甲醇的处理系统，其特征在于：所述冷水箱一侧设置有冷水器，所述冷水箱一侧设置有冷水管，所述冷水管上设置有冷水泵，所述冷水管上设置有冷水阀。
说明书
一种处理废水中甲醇的处理系统
技术领域
本发明属于废水处理系统技术领域，尤其涉及一种处理废水中甲醇的处理系统。
背景技术
废水wastewater是指居民活动过程中排出的水及径流雨水的总称，它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水；
在实际使用过程中，现有的废水处理系统在处理的过程中，只能单一的对废水处理，不能对处理废水后产生的气体进行净化，进而降低气体净化效果。
发明内容
本发明当处理的污水的气体进入抽气管，跟着启动抽气管上的单向风机，接着单向风机将抽气管内的气体抽入气滤箱，接着气滤箱内部从下到上依次安装第一湿炭块、第二湿棉球、第三湿过滤棉和第四过滤网，进而进行四级气体过滤，从而有效的提高了气体净化的效果，旨在解决上述现有的废水处理系统不能对处理废水后产生的气体进行净化的问题。

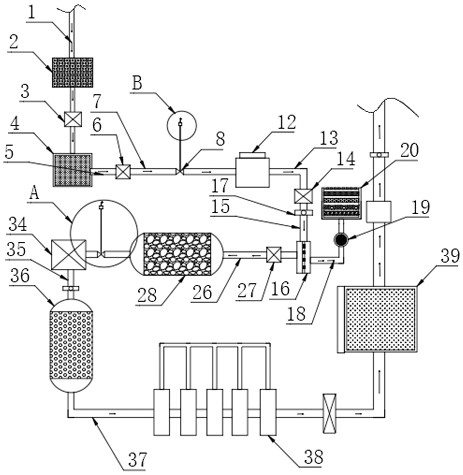

本发明是这样实现的，本发明提供如下技术方案：一种处理废水中甲醇的处理系统，包括处理管，所述处理管从上到下依次设置有格栅、处理泵和集水箱，所述集水箱一侧设置有净化管，所述净化管一端设置有净化泵，所述净化泵输出端设置有连接管，所述连接管上设置有第一流量计，所述第一流量计一侧设置有连接线，所述连接线一端设置有第一流量器，所述第一流量器一侧设置有流量表，所述连接管一端设置有调节箱，所述调节箱一侧设置移动管，所述移动管一端设置有移动泵，所述移动泵输出端设置有第一管，所述第一管一端设置有UASB箱，所述第一管上设置有电磁阀，所述UASB箱一侧设置有抽气管，所述抽气管上设置有单向风机，所述抽气管一端设置有气滤箱，所述气滤箱内部从下到上依次设置有第一湿炭块、第二湿棉球、第三湿过滤棉和第四过滤网，所述气滤箱顶部开设有多个出气口。
在一个优选地实施方式中，所述UASB箱一侧设置有套设管，所述套设管从右到左依次设置有套设泵和粗滤罐，所述粗滤罐一侧设置有活动管。
在一个优选地实施方式中，所述活动管上设置有第二流量计，所述第二流量计一侧设置有移动线，所述移动线一端设置有第二流量器，所述第二流量器一侧设置有移动表。
在一个优选地实施方式中，所述活动管一端设置有活动泵，所述活动泵输出端设置有固定管，所述固定管上设置有固定阀。
在一个优选地实施方式中，所述固定管一端设置有精滤罐，所述精滤罐一侧设置有出水管，所述出水管上设置有高温杀菌池。
在一个优选地实施方式中，所述出水管一端设置有出水泵，所述出水泵输出端设置有第二管，所述第二管一端设置有冷水箱。
在一个优选地实施方式中，所述冷水箱一侧设置有冷水器，所述冷水箱一侧设置有冷水管，所述冷水管上设置有冷水泵，所述冷水管上设置有冷水阀。
与现有技术相比，本发明的有益效果是：
1、当需要使用时，通过在安装管上安装格栅、处理泵和集水箱，进而启动处理泵抽取污水，跟着大的杂质通过格栅进行过滤，接着污水通过处理泵进入集水箱，跟着启动净化泵将水抽入连接管，进而通过连接管上安装第一流量计，第一流量计一侧安装连接线，接着连接线一端安装第一流量器，然后第一流量器一侧安装流量表，进而进行观察污水的流速，接着污水通过连接管进入调节箱当水过酸时在调节箱内加NaOH，当水过碱时加入H2SO4，接着调节后的水通过移动管上的移动泵抽入UASB箱，进而进行厌氧污水处理，接着处理的污水的气体进入抽气管，跟着启动抽气管上的单向风机，接着单向风机将抽气管内的气体抽入气滤箱，接着气滤箱内部从下到上依次安装第一湿炭块、第二湿棉球、第三湿过滤棉和第四过滤网，进而进行四级气体过滤，从而有效的提高了气体净化的效果；
2、当需要处理污水时，通过启动套设泵，接着套设泵通过套设管将处理的污水抽入粗滤罐，进而对污水进行粗略过滤，接着为了观察水的流速通过在活动管上安装第二流量计，接着第二流量计一侧安装移动线，进而移动线一端安装第二流量器，然后第二流量器一侧安装移动表，进而进行观察粗略过滤的污水，接着启动活动管一端的活动泵，进而活动泵将污水抽入精滤罐，进而通过精滤罐内部的树脂和污水混合使水达到排放标准，接着通过精滤罐再次过滤，从而有效的提高过滤效果，为了进一步加强排放效果通过将精过滤后的污水通过出水管进入高温杀菌池，然后进行高温杀菌，接着杀菌后的污水通过出水泵抽入冷水箱，进而通过冷水箱一侧的冷水器进行冷却水，从而冷却的水通过冷水管排出，从而有效的提高了多样化处理效果。
（发明人：沈高飞）
