申请日2020.12.28
公开（公告）日2021.03.12
IPC分类号B01D65/00; B01D65/02; C02F1/44
摘要
本发明提供一种污水处理膜架，涉及过滤膜清洗技术领域，包括支撑底座和曝气管，支撑底座的左右两侧竖向固定安装有支撑架，支撑架之间转动安装有过滤膜固定装置，过滤膜固定装置包括第一圆形转盘和第二圆形转盘，第一圆形转盘和第二圆形转盘之间可拆卸安装有连接杆，第一圆形转盘和第二圆形转盘上同一水平位置的膜盒之间安装有膜丝。本发明中在膜丝进行过滤作业的过程中间歇性地来回调整两个圆形转盘的角度，从而改变膜丝与曝气管之间的夹角，以变换每排膜丝的高低位置和冲刷角度，通过第一圆形转盘、第二圆形转盘和连接杆的设置，能够对膜丝进行牢牢固定，整个发明安装和拆卸方便，保证膜丝的多角度均匀清洗，保证污水处理的效率。
权利要求书

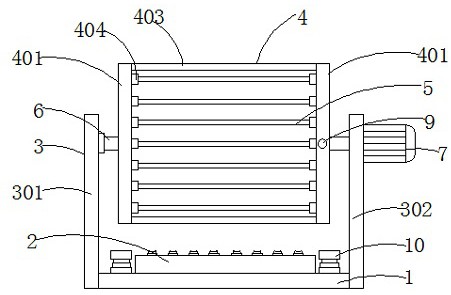

1.一种污水处理膜架，包括支撑底座（1）和曝气管（2），其特征在于：
所述曝气管（2）位于支撑底座（1）的上端，所述支撑底座（1）的左右两侧竖向固定安装有支撑架（3），支撑架（3）包括左支撑架（301）和右支撑架（302），所述左支撑架（301）和右支撑架（302）之间转动安装有过滤膜固定装置（4），所述过滤膜固定装置（4）包括第一圆形转盘（401）和第二圆形转盘（402），所述第一圆形转盘（401）和第二圆形转盘（402）之间可拆卸安装有连接杆（403），所述第一圆形转盘（401）和第二圆形转盘（402）的内侧壁上均匀设置有膜盒（404），所述第一圆形转盘（401）和第二圆形转盘（402）上同一水平位置的膜盒（404）之间安装有膜丝（5），所述第一圆形转盘（401）和第二圆形转盘（402）的外侧壁上中间位置设置有固定凹槽（405），所述左支撑架（301）的内侧壁上安装有轴承座组件（6），所述右支撑架（302）的外侧壁上固定安装有驱动电机（7），所述驱动电机（7）的输出端穿过右支撑架（302），且驱动电机（7）输出端上水平固定安装有连接轴（8），所述连接轴（8）与第二圆形转盘（402）上的固定凹槽（405）滑动配合，所述轴承座组件（6）与第一圆形转盘（401）的固定凹槽（405）滑动配合，所述第二圆形转盘（402）的侧壁上设置有产水腔（9）。
2.根据权利要求1所述的一种污水处理膜架，其特征在于：所述固定凹槽（405）的横截面为正方形结构。
3.根据权利要求1所述的一种污水处理膜架，其特征在于：所述膜盒（404）以第一圆形转盘（401）和第二圆形转盘（402）的圆心环形阵列分布。
4.根据权利要求1所述的一种污水处理膜架，其特征在于：所述轴承座组件（6）包括转动轴承（601），转动轴承（601）上固定安装有套筒（602），套筒（602）中滑动安装有滑动轴（603），所述滑动轴（603）的底部与套筒（602）的底部之间安装有支撑弹簧（604），所述滑动轴（603）的末端水平固定安装有插杆（605），所述插杆（605）与第一圆形转盘（401）的固定凹槽（405）相互配合，所述套筒（602）的侧壁上贯穿设置有固定螺栓（606）。
5.根据权利要求4所述的一种污水处理膜架，其特征在于：所述插杆（605）的横截面为正方形结构。
6.根据权利要求1所述的一种污水处理膜架，其特征在于：所述支撑底座（1）的上端位于曝气管（2）的两侧位置均设置有过滤膜固定装置（4）的活动支架（10），所述活动支架（10）包括弧形固定板（10a），弧形固定板（10a）的下端两侧竖向固定安装有液压泵（10b）。
7.根据权利要求6所述的一种污水处理膜架，其特征在于：所述弧形固定板（10a）的弧度与第一圆形转盘（401）和第二圆形转盘（402）的弧度相同。
8.根据权利要求4所述的一种污水处理膜架，其特征在于：所述滑动轴（603）的侧壁上设置有固定螺孔，且固定螺栓（606）与固定螺孔螺纹配合。
9.根据权利要求6所述的一种污水处理膜架，其特征在于：所述弧形固定板（10a）的竖向投影长度等于第一圆形转盘（401）和第二圆形转盘（402）的直径。
说明书
一种污水处理膜架
技术领域
本发明涉及过滤膜清洗技术领域，尤其涉及一种污水处理膜架。
背景技术
污水处理膜是利用膜丝的固液分离原理，取代常规的沉淀、过滤技术，使得处理后的水质直接达到排放标准。现有的污水处理膜组件中，是依靠负压抽吸在膜丝内部形成真空，使膜丝外部的污水压力高，膜丝内部的水压低，从而在压力差的作用下，水透过膜丝表面的微孔，渗透到膜丝的内部，然后流向集水管，最后再通过管道流到清水池。污水处理膜的工艺简化，使得整个污水处理设施的占地面积大大减少，也使得连接的管道、阀门、水泵等辅助设备大大减少，污水处理系统的投资降低。
现有的污水处理膜是通过膜架固定放置在污水池内的，在对污水进行处理的过程中，污水处理膜的膜丝表面容易形成污染物质富集的现象，随着污水处理时间的累积，越来越多的胶体颗粒及其它有机无机小颗粒物质附着在膜丝的表面，造成工作压力提升，膜丝即使在暴气管的作用下仍不能得到有效的清洗，从而容易发生断丝并造成膜丝之间相互缠绕，从而降低了污水处理的工作效率。
发明内容
本发明的目的在于提供一种污水处理膜架，以解决上述技术问题。
本发明为解决上述技术问题，采用以下技术方案来实现：一种污水处理膜架，包括支撑底座和曝气管，所述曝气管位于支撑底座的上端，所述支撑底座的左右两侧竖向固定安装有支撑架，支撑架包括左支撑架和右支撑架，所述左支撑架和右支撑架之间转动安装有过滤膜固定装置，所述过滤膜固定装置包括第一圆形转盘和第二圆形转盘，所述第一圆形转盘和第二圆形转盘之间可拆卸安装有连接杆，所述第一圆形转盘和第二圆形转盘的内侧壁上均匀设置有膜盒，所述第一圆形转盘和第二圆形转盘上同一水平位置的膜盒之间安装有膜丝，所述第一圆形转盘和第二圆形转盘的外侧壁上中间位置设置有固定凹槽，所述左支撑架的内侧壁上安装有轴承座组件，所述右支撑架的外侧壁上固定安装有驱动电机，所述驱动电机的输出端穿过右支撑架，且驱动电机输出端上水平固定安装有连接轴，所述连接轴与第二圆形转盘上的固定凹槽滑动配合，所述轴承座组件与第一圆形转盘的固定凹槽滑动配合，所述第二圆形转盘的侧壁上设置有产水腔。
优选的，所述固定凹槽的横截面为正方形结构。
优选的，所述膜盒以第一圆形转盘和第二圆形转盘的圆心环形阵列分布。
优选的，所述轴承座组件包括转动轴承，转动轴承上固定安装有套筒，套筒中滑动安装有滑动轴，所述滑动轴的底部与套筒的底部之间安装有支撑弹簧，所述滑动轴的末端水平固定安装有插杆，所述插杆与第一圆形转盘的固定凹槽相互配合，所述套筒的侧壁上贯穿设置有固定螺栓。
优选的，所述插杆的横截面为正方形结构。
优选的，所述支撑底座的上端位于曝气管的两侧位置均设置有过滤膜固定装置的活动支架，所述活动支架包括弧形固定板，弧形固定板的下端两侧竖向固定安装有液压泵。
优选的，所述弧形固定板的弧度与第一圆形转盘和第二圆形转盘的弧度相同。
优选的，所述滑动轴的侧壁上设置有固定螺孔，且固定螺栓与固定螺孔螺纹配合。
优选的，所述弧形固定板的竖向投影长度等于第一圆形转盘和第二圆形转盘的直径。
本发明的有益效果是：
本发明中在膜丝进行过滤作业的过程中间歇性地来回调整两个圆形转盘的角度，从而改变膜丝与曝气管之间的夹角，以变换每排膜丝的高低位置和冲刷角度，且在转动过程中也可以通过污水的阻力清除膜丝表面聚集的污染物，以保证污水处理的效率，并提高膜丝的使用寿命，通过第一圆形转盘、第二圆形转盘和连接杆的设置，能够对膜丝进行牢牢固定，通过驱动电机的设置，将会带动第一圆形转盘转动，第一圆形转盘通过连接杆带动第二圆形转盘转动，完成对膜丝与曝气管之间距离和角度的改变，通过连接轴、固定凹槽和轴承座组件的设置，使得过滤膜固定装置与支撑架之间安装拆卸方便，活动支架的设置，能够对拼装后的过滤膜固定装置起到支撑作用，便于将整个过滤膜固定装置安装进左支撑架和右支撑架之间，整个发明结构简单，安装和拆卸方便，保证膜丝的多角度均匀清洗，保证污水处理的效率，并提高膜丝的使用寿命，实用性高。
（发明人：程发彬;李涓胜;吴强;张砚龙;吴金键;王红卫）
