申请日2020.11.28
公开（公告）日2021.03.12
IPC分类号B01D36/00; B01D29/03; B01D29/64; C02F9/02; C02F101/16
摘要
本发明公开了一种稀土尾水治理用脱氮脱磷处理装置，包括粗脱氮脱磷筒和精脱氮脱磷筒，所述粗脱氮脱磷筒的下端连接有进水管和第一污水出水管，粗脱氮脱磷筒的内部设置有第一过滤板，第一过滤板的上表面设置有第一填料层，第一填料层上方的粗脱氮脱磷筒的侧壁上固定连接有导流管，导流管的一端与精脱氮脱磷筒的侧壁固定连接。本发明提出的一种稀土尾水治理用脱氮脱磷处理装置，通过粗脱氮脱磷筒和精脱氮脱磷筒对稀土尾水进行二次脱氮脱磷，脱氮脱磷效果好，在粗脱氮脱磷筒和精脱氮脱磷筒内设置有第一清理板和第二清理板，在脱氮脱磷的过程中，带动弧形刮板旋转，能够提高稀土尾水的过滤速度，提高工作效率。
权利要求书

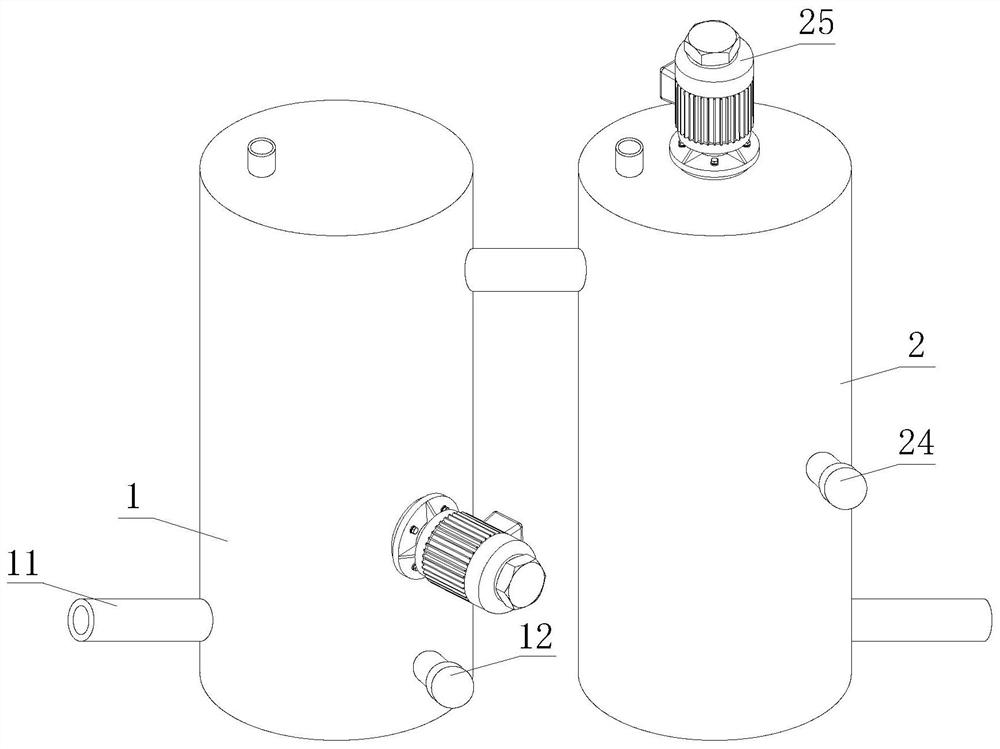

1.一种稀土尾水治理用脱氮脱磷处理装置，包括粗脱氮脱磷筒(1)和精脱氮脱磷筒(2)，其特征在于：所述粗脱氮脱磷筒(1)的下端连接有进水管(11)和第一污水出水管(12)，粗脱氮脱磷筒(1)的内部设置有第一过滤板(13)，第一过滤板(13)的上表面设置有第一填料层(14)，第一填料层(14)上方的粗脱氮脱磷筒(1)的侧壁上固定连接有导流管(15)，导流管(15)的一端与精脱氮脱磷筒(2)的侧壁固定连接，粗脱氮脱磷筒(1)的下端通过轴承连接有第一清理板(3)，所述精脱氮脱磷筒(2)的下端设置有净水出水管(21)，精脱氮脱磷筒(2)靠近净水出水管(21)的位置上连接有第二填料层(22)，第二填料层(22)上方的精脱氮脱磷筒(2)内设置有第二过滤板(23)，第二过滤板(23)上方的精脱氮脱磷筒(2)侧壁上连接有第二污水出水管(24)，精脱氮脱磷筒(2)的上端固定连接有驱动电机(25)，驱动电机(25)的输出端贯穿精脱氮脱磷筒(2)，并连接有旋转推送装置(4)。
2.如权利要求1所述的一种稀土尾水治理用脱氮脱磷处理装置，其特征在于：所述粗脱氮脱磷筒(1)和精脱氮脱磷筒(2)的上端面均连接有排气口(16)，第一污水出水管(12)和第二污水出水管(24)的一端均连接有密封盖。
3.如权利要求1所述的一种稀土尾水治理用脱氮脱磷处理装置，其特征在于：所述第一清理板(3)一周等距离的连接有弧形刮板(31)，第一清理板(3)下表面固定连接有支撑轴(32)，支撑轴(32)上套接有第一蜗轮(321)，第一蜗轮(321)啮合有第一蜗杆(33)，第一蜗杆(33)的中心贯穿连接有中心轴(331)。
4.如权利要求3所述的一种稀土尾水治理用脱氮脱磷处理装置，其特征在于：所述中心轴(331)的两端通过轴承与粗脱氮脱磷筒(1)的内壁连接，且中心轴(331)的一端连接有旋转电机(34)，旋转电机(34)安装在粗脱氮脱磷筒(1)的外壁上。
5.如权利要求3所述的一种稀土尾水治理用脱氮脱磷处理装置，其特征在于：所述中心轴(331)的一端连接有支撑架(332)，支撑架(332)与进水管(11)的内壁连接，中心轴(331)的另一端通过轴承与粗脱氮脱磷筒(1)的内壁连接，中心轴(331)靠近支撑架(332)的一端通过轴承连接有旋转扇叶(333)，旋转扇叶(333)置于进水管(11)内。
6.如权利要求1所述的一种稀土尾水治理用脱氮脱磷处理装置，其特征在于：所述旋转推送装置(4)包括旋转主轴(41)、传动蜗轮(42)、推送活动板(43)和推送密封板(44)，旋转主轴(41)的上端连接有同轴蜗杆(411)，同轴蜗杆(411)与传动蜗轮(42)啮合，旋转主轴(41)贯穿推送活动板(43)和推送密封板(44)，且旋转主轴(41)的下端连接有第二清理板(412)，第二清理板(412)的一周等距离的连接有弧形刮板(31)。
7.如权利要求6所述的一种稀土尾水治理用脱氮脱磷处理装置，其特征在于：所述传动蜗轮(42)通过支架与精脱氮脱磷筒(2)内部的顶部连接，传动蜗轮(42)的中心活动固定连接有短杆(421)，短杆(421)一端铰连接有长拉杆(422)，长拉杆(422)的下端与铰连接有套接轴承(423)，套接轴承(423)与推送活动板(43)的活动连接。
8.如权利要求7所述的一种稀土尾水治理用脱氮脱磷处理装置，其特征在于：所述推送活动板(43)上等距离的开设有第一漏水孔(431)，推送活动板(43)上表面的中心位置上固定连接有套接筒(432)，套接筒(432)的上端与套接轴承(423)连接，套接筒(432)与推送密封板(44)活动连接，套接筒(432)的内壁上对称连接有凸起限位块(433)。
9.如权利要求8所述的一种稀土尾水治理用脱氮脱磷处理装置，其特征在于：所述推送密封板(44)上等距离的开设有第二漏水孔(441)，第二漏水孔(441)的一侧连接有限位板(442)，推送密封板(44)的上表面的中心位置上固定连接有内套筒(443)，内套筒(443)的外壁上对称开设有弧形滑槽(4431)，弧形滑槽(4431)与凸起限位块(433)活动连接。
10.如权利要求9所述的一种稀土尾水治理用脱氮脱磷处理装置，其特征在于：所述限位板(442)的上端固定连接有限位条(4421)，限位板(442)的上端贯穿第一漏水孔(431)。
说明书
一种稀土尾水治理用脱氮脱磷处理装置
技术领域
本发明涉及稀土污水技术领域，特别涉及一种稀土尾水治理用脱氮脱磷处理装置。
背景技术
稀土是化学周期表中镧系元素和钪、钇共十七种金属元素的总称。自然界中有250种稀土矿。最早发现稀土的是芬兰化学家加多林。1794年，他从一块形似沥青的重质矿石中分离出第一种稀土“元素”(钇土，即Y2O3)。因为18世纪发现的稀土矿物较少，当时只能用化学法制得少量不溶于水的氧化物，历史上习惯地把这种氧化物称为“土”，因而得名稀土。
稀土矿山尾水是一种稀土原地浸矿开采过程中由于浸矿液渗漏进入地下水，然后汇集进入矿区小流域地表水而产生的一类废水，其显著特征是：(1)氨氮和硝态氮含量高，丰水期氨氮浓度为80mg/L—200mg/L、硝态氮浓度为30mg/L—40mg/L，枯水期氨氮浓度为120mg/L—290mg/L、硝态氮浓度为40mg/L—60mg/L，是生活污水中氨氮和硝态氮含量的5-10倍；(2)有机碳含量很低；(3)水量大。处理稀土尾水需要重点脱氮脱磷。
中国专利CN208700667U公开了一种同步脱氮除磷污水处理装置，一方面，通过使用黄铁矿或菱铁矿作为填料层，不仅能有效的降解对污水中的氮磷，而且避免了使用硫磺和石膏导致的装置堵塞的问题；另一方面，本申请通过将粗脱氮除磷填料层的体积设置为粗脱氮脱磷区的体积的65％，以及将承托层与填料层的高度比设置为1：4，不仅大大的降低了设备的成本，而且能高效的清除污水中的氮磷。
该申请虽然在一定程度上解决了背景技术中的问题，但是该申请在进行二次精脱氮脱磷时，尾水通过重力自动过滤，过滤时效慢，且稀土尾水中可能含有大量的泥沙，需要进一步过滤，加快脱氮脱磷的速度。
发明内容
本发明的目的在于提供一种稀土尾水治理用脱氮脱磷处理装置，通过粗脱氮脱磷筒和精脱氮脱磷筒对稀土尾水进行二次脱氮脱磷，脱氮脱磷效果好，在粗脱氮脱磷筒和精脱氮脱磷筒内设置有第一清理板和第二清理板，在脱氮脱磷的过程中，带动弧形刮板旋转，能够对稀土尾水进行搅拌，同时能够避免第一过滤板和第二过滤板堵塞，且在精脱氮脱磷筒内，通过上下移动的推送活动板和推送密封板，实现稀土尾水的流通与加压，能够提高稀土尾水的过滤速度，提高工作效率，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种稀土尾水治理用脱氮脱磷处理装置，包括粗脱氮脱磷筒和精脱氮脱磷筒，所述粗脱氮脱磷筒的下端连接有进水管和第一污水出水管，粗脱氮脱磷筒的内部设置有第一过滤板，第一过滤板的上表面设置有第一填料层，第一填料层上方的粗脱氮脱磷筒的侧壁上固定连接有导流管，导流管的一端与精脱氮脱磷筒的侧壁固定连接，粗脱氮脱磷筒的下端通过轴承连接有第一清理板，所述精脱氮脱磷筒的下端设置有净水出水管，精脱氮脱磷筒靠近净水出水管的位置上连接有第二填料层，第二填料层上方的精脱氮脱磷筒内设置有第二过滤板，第二过滤板上方的精脱氮脱磷筒侧壁上连接有第二污水出水管，精脱氮脱磷筒的上端固定连接有驱动电机，驱动电机的输出端贯穿精脱氮脱磷筒，并连接有旋转推送装置。
优选的，所述粗脱氮脱磷筒和精脱氮脱磷筒的上端面均连接有排气口，第一污水出水管和第二污水出水管的一端均连接有密封盖。
优选的，所述第一清理板一周等距离的连接有弧形刮板，第一清理板下表面固定连接有支撑轴，支撑轴上套接有第一蜗轮，第一蜗轮啮合有第一蜗杆，第一蜗杆的中心贯穿连接有中心轴。
优选的，所述中心轴的两端通过轴承与粗脱氮脱磷筒的内壁连接，且中心轴的一端连接有旋转电机，旋转电机安装在粗脱氮脱磷筒的外壁上。
优选的，所述中心轴的一端连接有支撑架，支撑架与进水管的内壁连接，中心轴的另一端通过轴承与粗脱氮脱磷筒的内壁连接，中心轴靠近支撑架的一端通过轴承连接有旋转扇叶，旋转扇叶置于进水管内。
优选的，所述旋转推送装置包括旋转主轴、传动蜗轮、推送活动板和推送密封板，旋转主轴的上端连接有同轴蜗杆，同轴蜗杆与传动蜗轮啮合，旋转主轴贯穿推送活动板和推送密封板，且旋转主轴的下端连接有第二清理板，第二清理板的一周等距离的连接有弧形刮板。
优选的，所述传动蜗轮通过支架与精脱氮脱磷筒内部的顶部连接，传动蜗轮的中心活动固定连接有短杆，短杆一端铰连接有长拉杆，长拉杆的下端与铰连接有套接轴承，套接轴承与推送活动板的活动连接。
优选的，所述推送活动板上等距离的开设有第一漏水孔，推送活动板上表面的中心位置上固定连接有套接筒，套接筒的上端与套接轴承连接，套接筒与推送密封板活动连接，套接筒的内壁上对称连接有凸起限位块。
优选的，所述推送密封板上等距离的开设有第二漏水孔，第二漏水孔的一侧连接有限位板，推送密封板的上表面的中心位置上固定连接有内套筒，内套筒的外壁上对称开设有弧形滑槽，弧形滑槽与凸起限位块活动连接。
优选的，所述限位板的上端固定连接有限位条，限位板的上端贯穿第一漏水孔。
与现有技术相比，本发明的有益效果是：本发明提出的一种稀土尾水治理用脱氮脱磷处理装置，通过粗脱氮脱磷筒和精脱氮脱磷筒对稀土尾水进行二次脱氮脱磷，脱氮脱磷效果好，在粗脱氮脱磷筒和精脱氮脱磷筒内设置有第一清理板和第二清理板，在脱氮脱磷的过程中，带动弧形刮板旋转，能够对稀土尾水进行搅拌，同时能够避免第一过滤板和第二过滤板堵塞，且在精脱氮脱磷筒内，通过上下移动的推送活动板和推送密封板，实现稀土尾水的流通与加压，能够提高稀土尾水的过滤速度，提高工作效率。
（发明人：任国庆;吉康宁;李亮;袁炳发;崔来运）
