申请日2020.05.22
公开（公告）日2021.02.26
IPC分类号C02F9/08
摘要

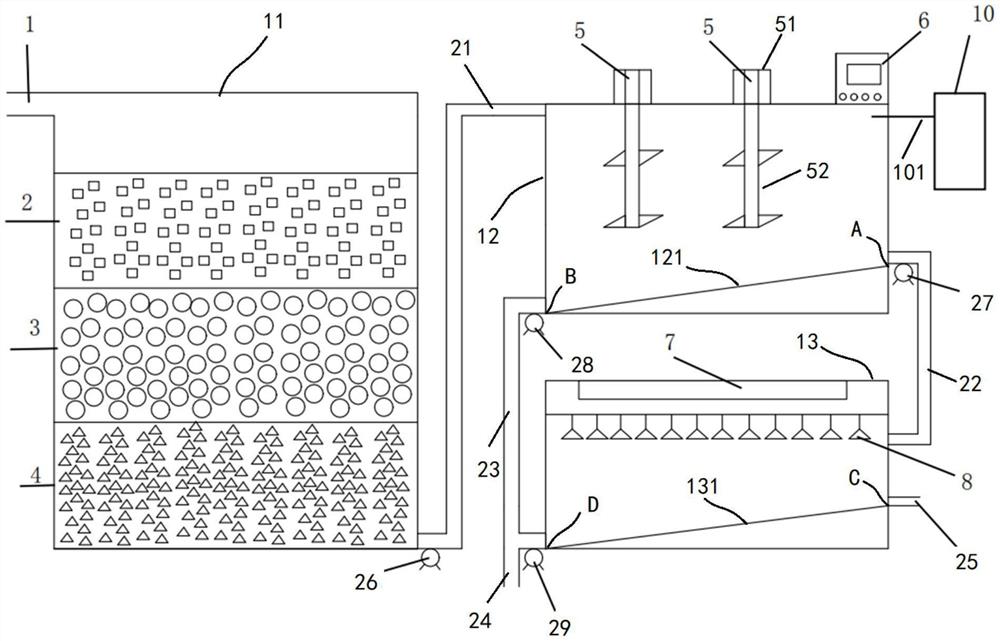

本实用新型揭示了一种水净化处理设备，包括第一净化池、第二净化池、第三净化池；所述第一净化池通过第一输送管路连接第二净化池，第一输送管路设有第一泵体；所述第二净化池通过第二输送管路连接第三净化池，第二输送管路设有第二泵体；所述第一净化池的上部连接进水管，第一净化池内自上而下依次设置砂滤箱、活性炭颗粒吸附层、PP棉层；所述第二净化池设有重金属检测仪、加药设备及至少一搅拌机构；所述第三净化池的顶部设有紫外线灯，水经过紫外线灯杀菌消毒后沉淀；所述紫外线灯的下方设有高压清洗设备。本实用新型提出的水净化处理设备，可有效深度净化出水保证回用水质量，储水箱也不用人工清洗，降低了企业清洗设备等用水成本。
权利要求书
1.一种水净化处理设备，其特征在于，所述水净化处理设备包括：第一净化池、第二净化池、第三净化池；
所述第一净化池通过第一输送管路连接第二净化池，第一输送管路设有第一泵体，所述第一泵体能将第一净化池净化后的水输送至第二净化池；
所述第二净化池通过第二输送管路连接第三净化池，第二输送管路设有第二泵体，所述第二泵体能将第二净化池净化后的水输送至第三净化池；
所述第一净化池的上部连接进水管，第一净化池内自上而下依次设置砂滤箱、活性炭颗粒吸附层、PP棉层；所述进水管的一端连接所述砂滤箱，进水管流出的水流至所述砂滤箱；经过所述砂滤箱过滤的水流至活性炭颗粒吸附层，经过活性炭颗粒吸附层过滤的水流至PP棉层；
所述第二净化池设有重金属检测仪、加药设备及至少一搅拌机构；所述重金属检测仪及加药设备设置于第二净化池外，各搅拌机构的部分深入第二净化池内；
所述重金属检测仪设有取样机构，所述取样机构设置于所述第二净化池内，能吸取所述第二净化池的水；
所述加药设备设有加药管路，所述加药管路的出口连接所述第二净化池，能将设定药剂加入所述第二净化池内；
所述搅拌机构包括驱动电机及搅拌棒，所述驱动电机连接所述搅拌棒，能驱动所述搅拌棒旋转搅拌；
所述第二净化池的底部设有第二池底，第二池底倾斜设置、设有设定坡度，使得第二池底最高点A的高度高于第二池底最低点B的高度；所述第二输送管路的一端与所述第二净化池的连接处高于所述第二池底最高点A的高度；
所述第二净化池还连接有第一污水排放管路，第一污水排放管路设有第三泵体；所述第一污水排放管路的一端连接于所述第二净化池；所述第一污水排放管路的一端与所述第二净化池的连接处低于所述第二池底最高点A的高度、高于所述第二池底最低点B的高度；所述第一污水排放管路设有第一阀门，经过净化后的部分污水能通过重力及第三泵体导出；
所述第三净化池的顶部设有紫外线灯，水经过紫外线灯杀菌消毒后沉淀；所述紫外线灯的下方设有高压清洗设备；所述第三净化池的第一侧设有清水输送管路，清水通过清水输送管路排放或回用；
所述第三净化池的底部设有第三池底，第三池底倾斜设置、设有设定坡度，使得第三池底最高点C的高度高于第三池底最低点D的高度；所述清水输送管路的一端与所述第三净化池的连接处高于所述第三池底最高点D的高度；
所述第三净化池还连接有第二污水排放管路，第二污水排放管路设有第四泵体；所述第二污水排放管路的一端连接于所述第三净化池；所述第二污水排放管路的一端与所述第三净化池的连接处低于所述第三池底最高点C的高度、高于所述第三池底最低点D的高度；第二污水排放管路设有第二阀门，经过所述高压清洗设备清洗后的污水能通过重力及第四泵体导出。
2.根据权利要求1所述的水净化处理设备，其特征在于：
所述重金属检测仪通过管路连接一搅拌机构，所述搅拌机构内部设有采样管路；所述采样管路设有第三阀门，在所述第三阀门处于打开状态下，所述采样管路能将采样的水输送至所述重金属检测仪。
3.根据权利要求1所述的水净化处理设备，其特征在于：
所述第三泵体为隔膜泵。
4.根据权利要求1所述的水净化处理设备，其特征在于：
所述第四泵体为隔膜泵。
5.根据权利要求1所述的水净化处理设备，其特征在于：
所述第二净化池设有两个搅拌机构。
说明书
水净化处理设备
技术领域
本实用新型属于环保设备技术领域，涉及一种水处理设备，尤其涉及一种水净化处理设备。
背景技术
随着社会的发展和工业的不断进步，城市中生活污水、有机工业废水等的排放量越来越大，现在很多城市普遍存在淡水资源不足的问题。目前解决这些地方缺水问题的方法主要是通过海水淡化或是城市污水净化两种方法。
现有技术中，城市污水净化系统普遍存在净化效率低、净化污水能耗大、设备使用寿命短、自动化程度低、污水处理成本高等缺陷。而对于一些对水体净化标准有更高要求的特殊场所，如目前部分污水站原水含有少量重金属元素，厂区内部分清洗设备及其他项目用水量较大且对水质要求较高，一般的污水净化设备也难以满足净化要求，即使满足其要求，使得其耗能高以及处理成本非常高，不能满足现代化可持续发展的要求。
有鉴于此，如今迫切需要设计一种新的水净化处理设备，以便克服现有水净化处理设备存在的上述部分缺陷。
实用新型内容
本实用新型提供一种水净化处理设备，可有效深度净化出水保证回用水质量，储水箱也不用人工清洗，降低了企业清洗设备等用水成本。
为解决上述技术问题，根据本实用新型的一个方面，采用如下技术方案：
一种水净化处理设备，所述水净化处理设备包括：第一净化池、第二净化池、第三净化池；
所述第一净化池通过第一输送管路连接第二净化池，第一输送管路设有第一泵体，所述第一泵体能将第一净化池净化后的水输送至第二净化池；
所述第二净化池通过第二输送管路连接第三净化池，第二输送管路设有第二泵体，所述第二泵体能将第二净化池净化后的水输送至第三净化池；
所述第一净化池的上部连接进水管，第一净化池内自上而下依次设置砂滤箱、活性炭颗粒吸附层、PP棉层；所述进水管的一端连接所述砂滤箱，进水管流出的水流至所述砂滤箱；经过所述砂滤箱过滤的水流至活性炭颗粒吸附层，经过活性炭颗粒吸附层过滤的水流至PP棉层；
所述第二净化池设有重金属检测仪、加药设备及至少一搅拌机构；所述重金属检测仪及加药设备设置于第二净化池外，各搅拌机构的部分深入第二净化池内；
所述重金属检测仪设有取样机构，所述取样机构设置于所述第二净化池内，能吸取所述第二净化池的水；
所述加药设备设有加药管路，所述加药管路的出口连接所述第二净化池，能将设定药剂加入所述第二净化池内；
所述搅拌机构包括驱动电机及搅拌棒，所述驱动电机连接所述搅拌棒，能驱动所述搅拌棒旋转搅拌；
所述第二净化池的底部设有第二池底，第二池底倾斜设置、设有设定坡度，使得第二池底最高点A的高度高于第二池底最低点B的高度；所述第二输送管路的一端与所述第二净化池的连接处高于所述第二池底最高点A的高度；
所述第二净化池还连接有第一污水排放管路，第一污水排放管路设有第三泵体；所述第一污水排放管路的一端连接于所述第二净化池；所述第一污水排放管路的一端与所述第二净化池的连接处低于所述第二池底最高点A的高度、高于所述第二池底最低点B的高度；所述第一污水排放管路设有第一阀门，经过净化后的部分污水能通过重力及第三泵体导出；
所述第三净化池的顶部设有紫外线灯，水经过紫外线灯杀菌消毒后沉淀；所述紫外线灯的下方设有高压清洗设备；所述第三净化池的第一侧设有清水输送管路，清水通过清水输送管路排放或回用；
所述第三净化池的底部设有第三池底，第三池底倾斜设置、设有设定坡度，使得第三池底最高点C的高度高于第三池底最低点D的高度；所述清水输送管路的一端与所述第三净化池的连接处高于所述第三池底最高点D的高度；
所述第三净化池还连接有第二污水排放管路，第二污水排放管路设有第四泵体；所述第二污水排放管路的一端连接于所述第三净化池；所述第二污水排放管路的一端与所述第三净化池的连接处低于所述第三池底最高点C的高度、高于所述第三池底最低点D的高度；第二污水排放管路设有第二阀门，经过所述高压清洗设备清洗后的污水能通过重力及第四泵体导出。
作为本实用新型的一种实施方式，所述重金属检测仪通过管路连接一搅拌机构，所述搅拌机构内部设有采样管路；所述采样管路设有第三阀门，在所述第三阀门处于打开状态下，所述采样管路能将采样的水输送至所述重金属检测仪。
作为本实用新型的一种实施方式，所述第三泵体为隔膜泵。
作为本实用新型的一种实施方式，所述第四泵体为隔膜泵。
作为本实用新型的一种实施方式，所述第二净化池设有两个搅拌机构。
本实用新型的有益效果在于：本实用新型提出的水净化处理设备，可有效深度净化出水保证回用水质量，储水箱也不用人工清洗，降低了企业清洗设备等用水成本。
（发明人：许佳琦）
