申请日2020.05.24
公开（公告）日2021.03.09
IPC分类号B01D29/56; B01D29/03; B01D29/01
摘要
本实用新型涉及污水处理技术领域，尤其是一种多级过滤式一体化污水处理设备，包括上过滤箱，所述上过滤箱的一侧下部设置有下过滤箱，且上过滤箱与下过滤箱之间连接有连接箱，所述连接箱的下端面与下过滤箱的下端面均设置有支撑机构，所述上过滤箱的内壁固定安装有进水筒，且进水筒贯穿于上过滤箱的顶部，所述进水筒的外侧下部贯穿分散有若干组分洒管，所述上过滤箱的内壁前后端安装有撑托槽，且撑托槽的内部设置有过滤网，所述过滤网位于进水筒的正下方，本实用新型能够提高对过滤网的保护性能且便于对过滤网进行清理，同时能够保证净化效果。
权利要求书

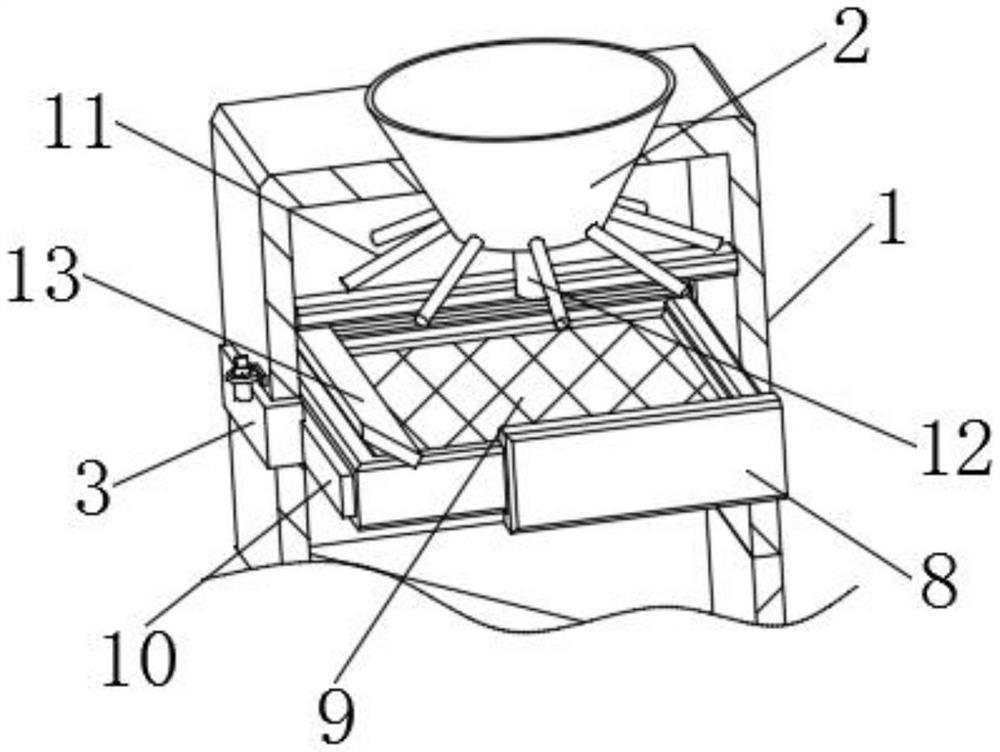

1.一种多级过滤式一体化污水处理设备，包括上过滤箱(1)，其特征在于，所述上过滤箱(1)的一侧下部设置有下过滤箱(5)，且上过滤箱(1)与下过滤箱(5)之间连接有连接箱(4)，所述连接箱(4)的下端面与下过滤箱(5)的下端面均设置有支撑机构，所述上过滤箱(1)的内壁固定安装有进水筒(2)，且进水筒(2)贯穿于上过滤箱(1)的顶部，所述进水筒(2)的外侧下部贯穿分散有若干组分洒管(11)，所述上过滤箱(1)的内壁前后端安装有撑托槽(8)，且撑托槽(8)的内部设置有过滤网(9)，所述过滤网(9)位于进水筒(2)的正下方，所述过滤网(9)的一侧连接有密封板(3)，且密封板(3)贯穿固定于上过滤箱(1)的一侧外表面。
2.根据权利要求1所述的一种多级过滤式一体化污水处理设备，其特征在于，所述支撑机构包括延伸在连接箱(4)的下端面中心位置与下过滤箱(5)的下端面中心位置的两组支撑柱(6)，且两组支撑柱(6)的下端面均同轴延伸有安装盘(7)，所述下过滤箱(5)的底部开设有排水口。
3.根据权利要求1所述的一种多级过滤式一体化污水处理设备，其特征在于，所述密封板(3)与过滤网(9)之间镶嵌有连接板(10)，所述密封板(3)的一侧外表面通过连接板(10)与过滤网(9)的一侧外表面固定连接，所述上过滤箱(1)的内壁侧面密封板(3)的上方延伸有斜挡板(13)，所述过滤网(9)的数量为两组。
4.根据权利要求1所述的一种多级过滤式一体化污水处理设备，其特征在于，所述上过滤箱(1)的内壁两侧镶嵌有丁字架(12)，且丁字架(12)的上端面与进水筒(2)的下端底面固定连接。
5.根据权利要求1所述的一种多级过滤式一体化污水处理设备，其特征在于，所述上过滤箱(1)的一侧外表面固定安装有螺纹环(15)，所述螺纹环(15)的内部旋紧有阻位螺柱(16)，且阻位螺柱(16)贴合于密封板(3)的一侧外表面。
6.根据权利要求5所述的一种多级过滤式一体化污水处理设备，其特征在于，所述上过滤箱(1)的一侧外表面焊接有衔接板(14)，且衔接板(14)的一侧外表面与螺纹环(15)的外表面固定连接，所述分洒管(11)的外表面下部分布有若干组通孔。
说明书
一种多级过滤式一体化污水处理设备
技术领域
本实用新型涉及污水处理领域，尤其涉及一种多级过滤式一体化污水处理设备。
背景技术
在生产、生活的过程中，经常会产生一些工业污水、生活污水等，其中生活污水通常会使用污水处理设备进行处理净化，以避免污水污染环境，现有技术中的多级过滤式一体化污水处理设备，对过滤网的保护性能较差，无法保证净化效果，且不便于对过滤网进行清理。
实用新型内容
本实用新型的目的是为了解决现有技术中存在缺点，而提出的一种多级过滤式一体化污水处理设备。
为达到以上目的，本实用新型采用的技术方案为：一种多级过滤式一体化污水处理设备，包括上过滤箱，所述上过滤箱的一侧下部设置有下过滤箱，且上过滤箱与下过滤箱之间连接有连接箱，所述连接箱的下端面与下过滤箱的下端面均设置有支撑机构，所述上过滤箱的内壁固定安装有进水筒，且进水筒贯穿于上过滤箱的顶部，所述进水筒的外侧下部贯穿分散有若干组分洒管，所述上过滤箱的内壁前后端安装有撑托槽，且撑托槽的内部设置有过滤网，所述过滤网位于进水筒的正下方，所述过滤网的一侧连接有密封板，且密封板贯穿固定于上过滤箱的一侧外表面。
优选的，所述支撑机构包括延伸在连接箱的下端面中心位置与下过滤箱的下端面中心位置的两组支撑柱，且两组支撑柱的下端面均同轴延伸有安装盘，所述下过滤箱的底部开设有排水口。
优选的，所述密封板与过滤网之间镶嵌有连接板，所述密封板的一侧外表面通过连接板与过滤网的一侧外表面固定连接，所述上过滤箱的内壁侧面密封板的上方延伸有斜挡板，所述过滤网的数量为两组。
优选的，所述上过滤箱的内壁两侧镶嵌有丁字架，且丁字架的上端面与进水筒的下端底面固定连接。
优选的，所述上过滤箱的一侧外表面固定安装有螺纹环，所述螺纹环的内部旋紧有阻位螺柱，且阻位螺柱贴合于密封板的一侧外表面。
优选的，所述上过滤箱的一侧外表面焊接有衔接板，且衔接板的一侧外表面与螺纹环的外表面固定连接，所述分洒管的外表面下部分布有若干组通孔。
与现有技术相比，本实用新型具有以下有益效果：本实用新型通过进水筒收集，并通过底部的分洒管分流经过分洒管上的通孔排出落在过滤网上，以将污水分成若干组的水柱滴落在过滤网上，使其能够保证过滤网对污水的净化效果，同时在分洒管的作用下能够避免污水直接对过滤网进行冲击造成损坏，随后可以转动阻位螺柱上移，让其被阻位螺柱阻挡的密封板能够活动，继而拉动密封板，使其过滤网在撑托槽中移动，以将过滤网拉出上过滤箱的内部，方便对过滤网进行清理。
（发明人：包化英）
