申请日2020.11.19
公开（公告）日2021.03.12
IPC分类号B01D53/18; B01D53/14
摘要
本发明公开了污水处理中恶臭气体的吸收方法及其专用装置，属于污水处理技术领域。本发明污水处理中恶臭气体的吸收装置，多个吸收塔之间可以根据恶臭气体浓度和处理要求，进行串联和并联的设置方式；碱液从上到下喷淋进入与吸收塔，与自下而上的恶臭气体接触，将恶臭气体捕捉到液体中，恶臭气体分子通过与强碱吸收中和后被去除；还可以控制碱液的喷淋密度实现对恶臭气体的充分吸收。本发明污水处理中恶臭气体的吸收方法对恶臭气体的处理情况进行实时监控，并合理设置装置的使用情况，提高了效率。
权利要求书
1.污水处理中恶臭气体的吸收方法，其特征在于，具体包括以下步骤：
(1)检查装置是否处于正常使用状态，检查气体管道和液体管道的密封性，检查和校对合格后，进行步骤(2)；
(2)打开曝气池(1)，循环泵开始工作，使第一进气阀(5)、第一出气阀(6)、第一进液阀(9)处于打开状态，其他阀门均处于关闭状态，恶臭气体通过第一进气阀(5)从下往上进入第一吸收塔，碱液通过第一进液阀(9)从上而下进入第一吸收塔；硫化氢浓度检测探头(25)检测出气口处恶臭气体浓度，并将浓度值信号传输给控制器(4)，控制器(4)对信号做出判断：若检测值小于设定限值，进入步骤(3)；若浓度值大于设定限值，进入步骤(4)；
(3)继续打开以下阀门：第二进气阀(12)、第二进液阀(14)、第二出气阀(13)、第三进气阀(17)、第三进液阀(18)、第三出气阀(19)、第四进气阀(22)、第四出气阀(23)、第四进液阀(24)；形成4个吸收塔并联工作的状态；硫化氢浓度检测探头(25)持续检测出气口处恶臭气体浓度，直至处理过程结束；一旦出现异常，进行人工干预；
(4)关闭第一出气阀(6)，继续打开第一串接连通阀(11)、第二出气阀(13)、第二进液阀(14)，其他阀门依然处于关闭状态，形成第一吸收塔和第二吸收塔串联的工作状态，恶臭气体连续经过两个吸收塔的处理，硫化氢浓度检测探头(25)检测出气口处恶臭气体浓度，并将浓度值信号传输给控制器(4)，控制器(4)对信号做出判断：若检测值小于设定限值，进入步骤(5)；若浓度值大于设定限值，进入步骤(6)；
(5)继续打开以下阀门：第三进气阀(17)、第三进液阀(18)、第三串接连通阀(21)、第四出气阀(23)，增加第三吸收塔与第四吸收塔串联工作状态；硫化氢浓度检测探头(25)持续检测出气口处恶臭气体浓度，直至处理过程结束；一旦出现异常，进行人工干预；
(6)关闭第二出气阀(13)，打开第二串接连通阀(16)、第三进液阀(18)、第三出气阀(19)，形成三个吸收塔串联的状态；硫化氢浓度检测探头(25)持续检测出气口处恶臭气体浓度，直至处理过程结束；一旦出现异常，进行人工干预。
2.根据权利要求1所述污水处理中恶臭气体的吸收方法，其特征在于，所述碱液的喷淋密度为12000～18000L/m2·h；所述碱液为氢氧化钠溶液。

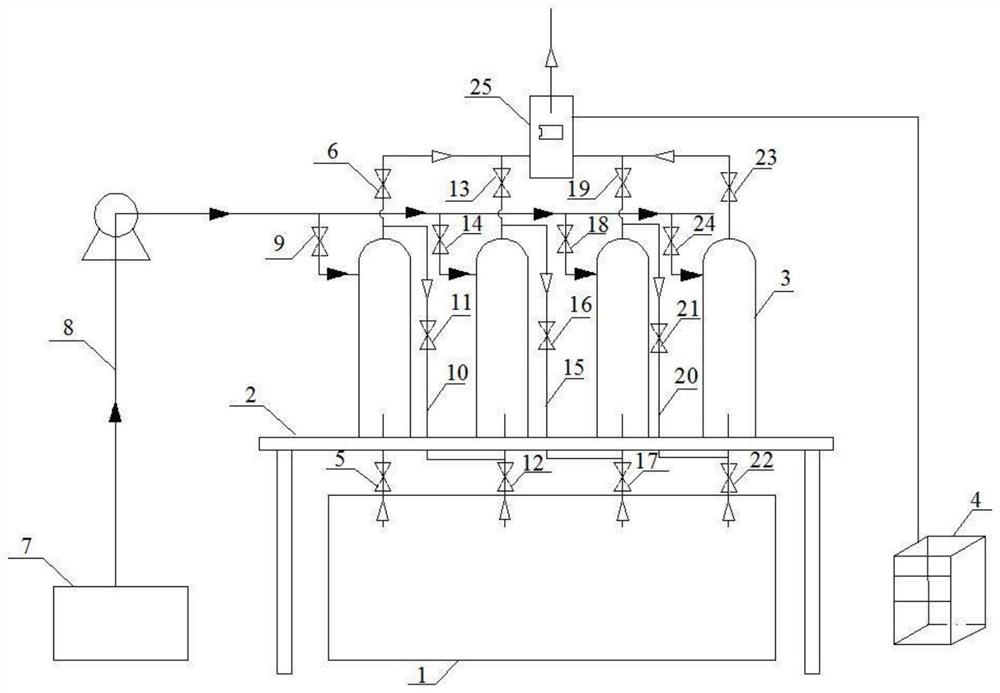

3.污水处理中恶臭气体的吸收装置，其特征在于，包括曝气池(1)、碱液池(7)、控制器(4)和吸收塔(3)，所述吸收塔(3)有4个，分别为第一吸收塔、第二吸收塔、第三吸收塔底和第四吸收塔；曝气池(1)上设有基座(2)；吸收塔(3)设于基座(2)上；
第一吸收塔底部设有第一进气管道和第一出液管道，第一进气管道上设有第一进气阀(5)；第一吸收塔顶部设有第一出气管道和第一进液管道，第一出气管道上设有第一出气阀(6)，第一进液管道上设有第一进液阀(9)；第二吸收塔底部设有第二进气管道和第二出液管道，第二进气管道上设有第二进气阀(12)；第二吸收塔顶部设有第二出气管道和第二进液管道，第二出气管道上设有第二出气阀(13)，第二进液管道上设有第二进液阀(14)；第三吸收塔底部设有第三进气管道和第三出液管道，第三进气管道上设有第三进气阀(17)；第三吸收塔顶部设有第三出气管道和第三进液管道，第三出气管道上设有第三出气阀(19)，第三进液管道上设有第三进液阀(18)；第四吸收塔底部设有第四进气管道和第四出液管道，第四进气管道上设有第四进气阀(22)；第四吸收塔顶部设有第四出气管道和第四进液管道，第四出气管道上设有第四出气阀(23)；第四进液管道上设有第四进液阀(24)；
第一进液管道、第二进液管道、第三进液管道、第四进液管道与总进液管(8)连接，总进液管(8)与碱液池(7)连接，总进液管(8)上设有循环泵；第一出气管道、第二出气管道、第三出气管道、第四出气管道均与硫化氢浓度检测探头(25)连接，硫化氢浓度检测探头(25)与控制器(4)电连接。
4.根据权利要求3所述水处理中恶臭气体的吸收装置，其特征在于，所述第一出气管道与第二进气管道之间设有第一串联管(10)，第一串联管(10)上设有第一串接连通阀(11)；第二出气管道与第三进气管道之间设有第二串联管(15)，第二串联管(15)上设有第二串接连通阀(16)；第三出气管道与第四进气管道之间设有第三串联管(20)，第三串联管(20)上设有第三串接连通阀(21)。
5.根据权利要求3所述水处理中恶臭气体的吸收装置，其特征在于，所述第一进气管道、第二进气管道、第三进气管道和第四进气管道的一端伸入曝气池(1)内、液面以上，另一端伸入吸收塔内部。
6.根据权利要求3所述水处理中恶臭气体的吸收装置，其特征在于，基座(2)两侧设有支撑架，所述支撑架固定在地面上。
说明书
污水处理中恶臭气体的吸收方法及其专用装置
技术领域
本发明属于污水处理技术领域，具体涉及污水处理中恶臭气体的吸收方法及其专用装置。
背景技术
生活污水通过化粪池、厌氧池等厌氧处理后，再进行曝气处理，曝气过程中，水中的甲硫醇、硫化甲基、二硫化甲基、氨气等恶臭物质随气流溢出到大气中，恶臭气体中主要是硫化氢，而且容易扩散，能使长期处于此环境的人们发生头昏、头痛、恶心、呕吐、全身虚弱、呼气有硫化氢味、瞳孔缩小、反应迟钝等症状反应，由此可见污水处理厂产生的恶臭味对周围环境及人们的危害比较大，采取除臭措施非常必要。通常采取的措施有燃烧法和吸附法，燃烧法需要附加辅助能源，并且燃烧产物为二氧化硫等二次污染物，吸附法在吸收饱和后需要更换吸附剂，而且对各类无机和有机恶臭组分不能进行彻底的吸收，这些方法因成本等原因都很难在污水处理中推广应用。
综上所述，所述高效净化恶臭废气的方法有待进一步优化组合。
发明内容
针对现有技术中存在的问题，本发明要解决的一个技术问题在于提供一种污水处理中恶臭气体的吸收方法，该方法对恶臭气体的处理情况进行实时监控，碱液从上到下喷淋进入吸收塔，与自下而上的恶臭气体接触，将恶臭气体捕捉到液体中，恶臭气体分子通过与强碱吸收中和后被去除。本发明要解决的另一个技术问题在于提供一种污水处理中恶臭气体的吸收装置，该装置多个吸收塔之间可以根据恶臭气体浓度和处理要求，进行串联和并联的设置方式，实现处理效率最大化。
为了解决上述问题，本发明所采用的技术方案如下：
污水处理中恶臭气体的吸收方法，具体包括以下步骤：
(1)检查装置是否处于正常使用状态，检查气体管道和液体管道的密封性，检查和校对合格后，进行步骤(2)；
(2)打开曝气池，循环泵开始工作，使第一进气阀、第一出气阀、第一进液阀处于打开状态，其他阀门均处于关闭状态，恶臭气体通过第一进气阀从下往上进入第一吸收塔，碱液通过第一进液阀从上而下进入第一吸收塔，碱液与恶臭气体形成逆向流动状态，将恶臭气体捕捉到液体中，恶臭气体分子通过与强碱吸收中和后被去除；硫化氢浓度检测探头检测出气口处恶臭气体浓度，并将浓度值信号传输给控制器，控制器对信号做出判断：若检测值小于设定限值，进入步骤(3)；若浓度值大于设定限值，进入步骤(4)；
(3)继续打开以下阀门：第二进气阀、第二进液阀、第二出气阀、第三进气阀、第三进液阀、第三出气阀、第四进气阀、第四出气阀、第四进液阀；形成4个吸收塔并联工作的状态；硫化氢浓度检测探头持续检测出气口处恶臭气体浓度，直至处理过程结束；一旦出现异常，进行人工干预；
(4)关闭第一出气阀，继续打开第一串接连通阀、第二出气阀、第二进液阀，其他阀门依然处于关闭状态，形成第一吸收塔和第二吸收塔串联的工作状态，恶臭气体连续经过两个吸收塔的处理，硫化氢浓度检测探头检测出气口处恶臭气体浓度，并将浓度值信号传输给控制器，控制器对信号做出判断：若检测值小于设定限值，进入步骤(5)；若浓度值大于设定限值，进入步骤(6)；
(5)继续打开以下阀门：第三进气阀、第三进液阀、第三串接连通阀、第四出气阀，增加第三吸收塔与第四吸收塔串联工作状态，此时，第一吸收塔和第二吸收塔串联工作为一组处理装置，第三吸收塔和第四吸收塔串联工作为第二组处理装置，两组串联装置同时工作；硫化氢浓度检测探头持续检测出气口处恶臭气体浓度，直至处理过程结束；一旦出现异常，进行人工干预；
(6)关闭第二出气阀，打开第二串接连通阀、第三进液阀、第三出气阀，形成三个吸收塔串联的状态，恶臭气体连续经过三个吸收塔的处理；硫化氢浓度检测探头持续检测出气口处恶臭气体浓度，直至处理过程结束；一旦出现异常，进行人工干预。根据生产实际中的多次尝试，三个吸收塔连续工作足可以实现恶臭气体的有效去除。
所述污水处理中恶臭气体的吸收方法，所述碱液的喷淋密度为12000～18000L/m2.h；所述碱液为氢氧化钠溶液。
污水处理中恶臭气体的吸收装置，包括曝气池、碱液池、控制器和吸收塔，所述吸收塔有4个，分别为第一吸收塔、第二吸收塔、第三吸收塔底和第四吸收塔；曝气池上设有基座；吸收塔设于基座上；
第一吸收塔底部设有第一进气管道和第一出液管道，第一进气管道上设有第一进气阀；第一吸收塔顶部设有第一出气管道和第一进液管道，第一出气管道上设有第一出气阀，第一进液管道上设有第一进液阀；第二吸收塔底部设有第二进气管道和第二出液管道，第二进气管道上设有第二进气阀；第二吸收塔顶部设有第二出气管道和第二进液管道，第二出气管道上设有第二出气阀，第二进液管道上设有第二进液阀；第三吸收塔底部设有第三进气管道和第三出液管道，第三进气管道上设有第三进气阀；第三吸收塔顶部设有第三出气管道和第三进液管道，第三出气管道上设有第三出气阀，第三进液管道上设有第三进液阀；第四吸收塔底部设有第四进气管道和第四出液管道，第四进气管道上设有第四进气阀；第四吸收塔顶部设有第四出气管道和第四进液管道，第四出气管道上设有第四出气阀；第四进液管道上设有第四进液阀；
第一进液管道、第二进液管道、第三进液管道、第四进液管道与总进液管连接，总进液管与碱液池连接，总进液管上设有循环泵；第一出气管道、第二出气管道、第三出气管道、第四出气管道均与硫化氢浓度检测探头连接，硫化氢浓度检测探头与控制器电连接。
所述水处理中恶臭气体的吸收装置，所述第一出气管道与第二进气管道之间设有第一串联管，第一串联管上设有第一串接连通阀；第二出气管道与第三进气管道之间设有第二串联管，第二串联管上设有第二串接连通阀；第三出气管道与第四进气管道之间设有第三串联管，第三串联管上设有第三串接连通阀。
所述污水处理中恶臭气体的吸收装置，所述第一进气管道、第二进气管道、第三进气管道和第四进气管道的一端伸入曝气池内、液面以上，另一端伸入吸收塔内部。
所述水处理中恶臭气体的吸收装置，所述基座两侧设有支撑架，支撑架固定在地面上。
有益效果：与现有的技术相比，本发明的优点包括：
(1)本发明污水处理中恶臭气体的吸收装置，多个吸收塔之间可以根据恶臭气体浓度和处理要求，进行串联和并联的设置方式；碱液从上到下喷淋进入与吸收塔，与自下而上的恶臭气体接触，将恶臭气体捕捉到液体中，恶臭气体分子通过与强碱吸收中和后被从恶臭气体中去除；还可以控制碱液的喷淋速度实现对恶臭气体的充分吸收。
(2)本发明污水处理中恶臭气体的吸收方法对恶臭气体的处理情况进行实时监控，并合理设置装置的使用情况，提高了效率。
（发明人：张铭尹;邱超;吴圳;李禹奇）
