申请日2020.05.27
公开（公告）日2021.02.26
IPC分类号B01D29/01; B01D29/62
摘要
本实用新型公开了一种农村污水处理装置，包括水池，在水池内竖直连接隔板，隔板将所述水池分隔为独立的污水处理槽和垃圾收集槽，在污水处理槽内的上方转动连接过滤网，在隔板的侧面中间设置贯通槽，在贯通槽内插接滑动收集盒，在水池的外侧下方连接出水管，出水管连通所述污水处理槽。本实用新型的优点：本装置将污水倾倒在过滤网上，杂物会落在过滤网上，将收集盒移动到过滤网的下方，然后转动过滤网，将过滤网上的杂物倾倒在收集盒内，然后将收集盒移动到垃圾收集槽，将收集盒内的杂物推动到垃圾收集槽内。
权利要求书

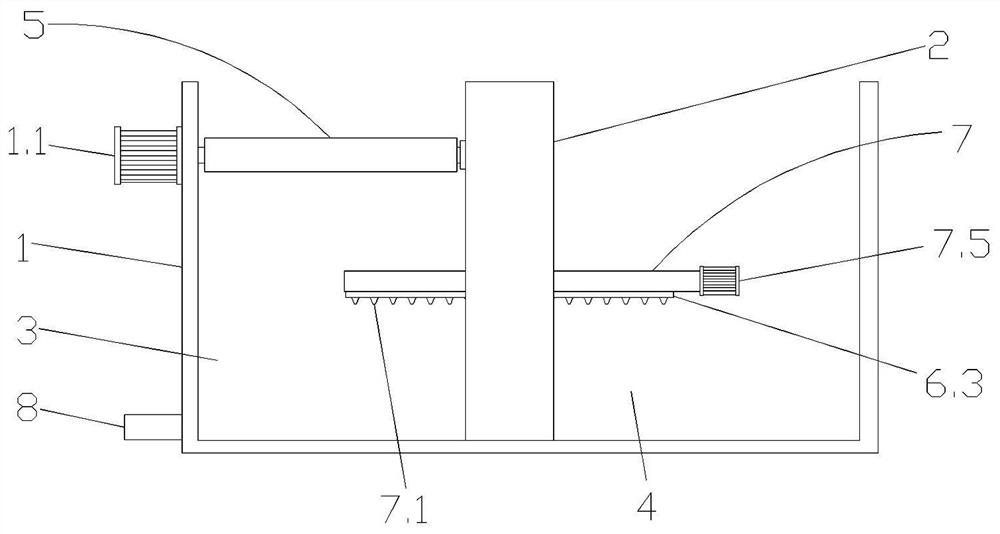

1.一种农村污水处理装置，其特征在于：包括水池（1），在水池（1）内竖直连接隔板（2），隔板（2）将所述水池（1）分隔为独立的污水处理槽（3）和垃圾收集槽（4），在污水处理槽（3）内的上方转动连接过滤网（5），在隔板（2）的侧面中间设置贯通槽（6），在贯通槽（6）内插接滑动收集盒（7），在水池（1）的外侧下方连接出水管（8），出水管（8）连通所述污水处理槽（3）。
2.根据权利要求1所述的一种农村污水处理装置，其特征在于：在所述水池（1）的外侧上方连接第一电机（1.1），第一电机（1.1）的输出轴穿过所述水池（1）的侧壁，第一电机（1.1）的输出轴连接在所述过滤网（5）的侧面上。
3.根据权利要求1所述的一种农村污水处理装置，其特征在于：在所述隔板（2）内设置安装腔（2.1），在所述贯通槽（6）内的底部设置让位槽（6.1），让位槽（6.1）与所述贯通槽（6）水平垂直设置，在让位槽（6.1）的底部设有连通槽，连通槽用于连通所述安装腔（2.1），在安装腔（2.1）内设置第二电机（2.2），在第二电机（2.2）的输出轴连接齿轮（2.3），齿轮（2.3）穿过所述连通槽。
4.根据权利要求3所述的一种农村污水处理装置，其特征在于：在所述收集盒（7）的下方侧面连接齿条（7.1），齿条（7.1）插接在所述让位槽（6.1）内，齿条（7.1）与所述齿轮（2.3）啮合。
5.根据权利要求1所述的一种农村污水处理装置，其特征在于：在所述贯通槽（6）内的底部设置两个导向槽（6.2），两个导向槽（6.2）对称设置，在每个导向槽（6.2）内均滑动连接导向板（6.3），每个导向板（6.3）均连接在所述收集盒（7）下方侧面。
6.根据权利要求1所述的一种农村污水处理装置，其特征在于：在所述收集盒（7）内两侧面上均设有滑动槽（7.2），两个滑动槽（7.2）相对设置，在每个滑动槽（7.2）内均滑动连接滑动块（7.3），在两个滑动块（7.3）之间连接推板（7.4），在推板（7.4）的下方连接海绵层，海绵层紧贴在所述收集盒（7）内的底部侧面，在收集盒（7）内的底部远离所述污水处理槽（3）的一侧设有矩形通槽（7.7）。
7.根据权利要求6所述的一种农村污水处理装置，其特征在于：在所述收集盒（7）上朝向所述垃圾收集槽（4）的一外侧面上连接两个第三电机（7.5），两个第三电机（7.5）对称设置，每个第三电机（7.5）的输出轴均穿过所述收集盒（7）的侧壁，每个第三电机（7.5）的输出轴均连接螺杆（7.6），每个螺杆（7.6）均设置在相应的所述滑动槽（7.2），在每个所述滑动块（7.3）上均设有螺纹通孔，在每个螺纹通孔内均螺纹连接相应的螺杆（7.6）。
说明书
一种农村污水处理装置
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种农村污水处理装置。
背景技术
在人们的日常生活中会产生很多的污水，农村地区也是如此，而随着我国的经济实力的增长，在农村也渐渐设立了污水处理设备，对当地的环境进行保护，而在污水处理时首先需要对其进行过滤处理，但是在实际过滤中，污水中的杂物会落在过滤网上，长时间积累下来会将过滤网的滤孔遮挡，影响污水通过过滤的效率。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种农村污水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种农村污水处理装置，包括水池，在水池内竖直连接隔板，隔板将所述水池分隔为独立的污水处理槽和垃圾收集槽，在污水处理槽内的上方转动连接过滤网，在隔板的侧面中间设置贯通槽，在贯通槽内插接滑动收集盒，在水池的外侧下方连接出水管，出水管连通所述污水处理槽。
优选地，在所述水池的外侧上方连接第一电机，第一电机的输出轴穿过所述水池的侧壁，第一电机的输出轴连接在所述过滤网的侧面上。
优选地，在所述隔板内设置安装腔，在所述贯通槽内的底部设置让位槽，让位槽与所述贯通槽水平垂直设置，在让位槽的底部设有连通槽，连通槽用于连通所述安装腔，在安装腔内设置第二电机，在第二电机的输出轴连接齿轮，齿轮穿过所述连通槽。
优选地，在所述收集盒的下方侧面连接齿条，齿条插接在所述让位槽内，齿条与所述齿轮啮合。
优选地，在所述贯通槽内的底部设置两个导向槽，两个导向槽对称设置，在每个导向槽内均滑动连接导向板，每个导向板均连接在所述收集盒下方侧面。
优选地，在所述收集盒内两侧面上均设有滑动槽，两个滑动槽相对设置，在每个滑动槽内均滑动连接滑动块，在两个滑动块之间连接推板，在推板的下方连接海绵层，海绵层紧贴在所述收集盒内的底部侧面，在收集盒内的底部远离所述污水处理槽的一侧设有矩形通槽。
优选地，在所述收集盒上朝向所述垃圾收集槽的一外侧面上连接两个第三电机，两个第三电机对称设置，每个第三电机的输出轴均穿过所述收集盒的侧壁，每个第三电机的输出轴均连接螺杆，每个螺杆均设置在相应的所述滑动槽，在每个所述滑动块上均设有螺纹通孔，在每个螺纹通孔内均螺纹连接相应的螺杆。
本实用新型的优点在于：本实用新型所提供的一种农村污水处理装置将污水倾倒在过滤网上，杂物会落在过滤网上，将收集盒移动到过滤网的下方，然后转动过滤网，将过滤网上的杂物倾倒在收集盒内，能够有效清除过滤网上的杂物，然后将收集盒移动到垃圾收集槽，将收集盒内的杂物推动到垃圾收集槽内。
（发明人：周燕;沈绍桐;王建泉）
