申请日2020.12.30
公开（公告）日2021.03.26
IPC分类号C02F11/127; C02F11/10; B01D53/78; B01D53/04
摘要

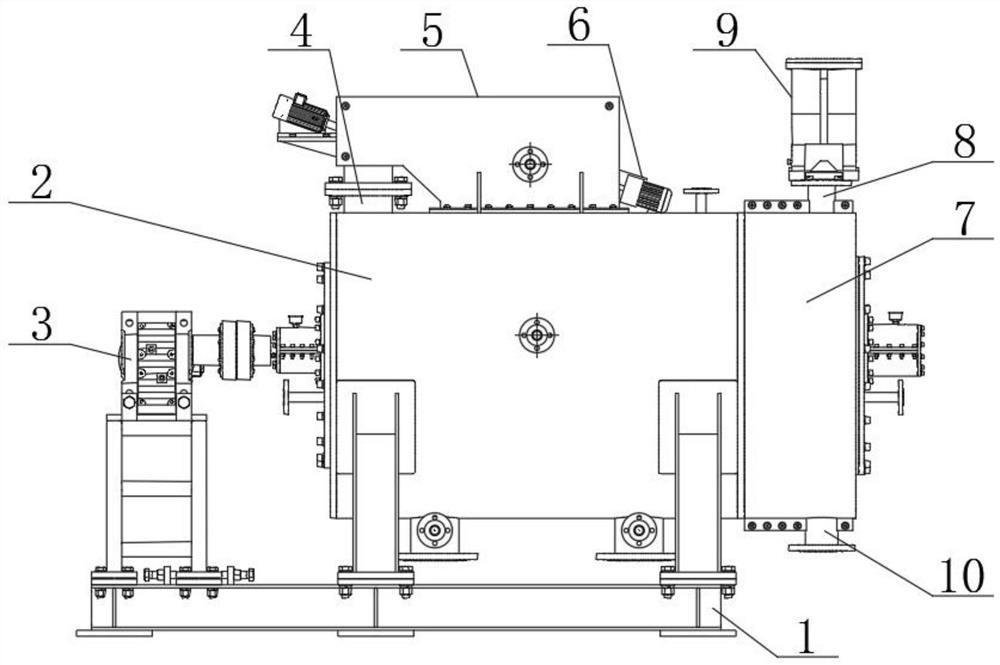

本发明涉及油泥处理技术领域，尤其为一种油泥无害化处理装置及其使用方法，包括底座和筒体组件，所述底座上端面固定连接有筒体组件，所述筒体组件左侧固定连接有推料机构，所述推料机构下端面与底座固定连接，所述筒体组件上端面左侧固定连接有进料管，所述进料管上端面固定连接有预处理装置，所述预处理装置包括处理箱和转动电机；本发明中，通过设置的处理箱、转动电机、固定盘、支撑杆和镂空离心筒，油泥在进行进入干馏机前，先投放至离心筒中，然后通过转动电机带动，使其油泥中一部分的液体分离出来，然后落入储水箱内部，经过后方的排水孔排出，这种设置的预处理装置，可以使干馏机耗能减少5/6，且处理效率得到大大提升。
权利要求书
1.一种油泥无害化处理装置，包括底座(1)和筒体组件(2)，其特征在于：所述底座(1)上端面固定连接有筒体组件(2)，所述筒体组件(2)左侧固定连接有推料机构(3)，所述推料机构(3)下端面与底座(1)固定连接，所述筒体组件(2)上端面左侧固定连接有进料管(4)，所述进料管(4)上端面固定连接有预处理装置(5)，所述预处理装置(5)包括处理箱(501)和转动电机(502)，所述处理箱(501)左侧通过连接板固定连接有转动电机(502)，所述转动电机(502)主轴末端固定连接有固定盘(503)，所述固定盘(503)右端面固定连接有呈上下分布的支撑杆(504)，所述支撑杆(504)右侧均固定连接有镂空离心筒(505)，所述镂空离心筒(505)下方设有储水箱(508)，所述储水箱(508)外侧与处理箱(501)固定连接，所述储水箱(508)下端面固定连接有连接板(509)，所述连接板(509)下端面与筒体组件(2)固定连接，所述处理箱(501)下端面左侧固定连接有下料管(507)，所述下料管(507)下端面与进料管(4)固定连接，所述镂空离心筒(505)内侧固定连接有均匀分布的隔板(510)，所述镂空离心筒(505)内侧滑动连接有推动机构(6)，所述处理箱(501)右侧与推动机构(6)固定连接，所述预处理装置(5)下端面与筒体组件(2)固定连接，所述预处理装置(5)右侧固定连接有推动机构(6)，所述筒体组件(2)右侧固定连接有出料口组件(7)，所述出料口组件(7)上端面固定连接有排气管(8)，所述排气管(8)上端面固定连接有废气处理装置(9)，所述出料口组件(7)下端面固定连接有出料管(10)。
2.根据权利要求1所述的一种油泥无害化处理装置，其特征在于：所述镂空离心筒(505)呈倾斜设置，所述镂空离心筒(505)上端面左侧固定连接有入料管(506)，所述隔板(510)数量为四个，且隔板(510)长度与镂空离心筒(505)长度一致。
3.根据权利要求1所述的一种油泥无害化处理装置，其特征在于：所述推动机构(6)包括固定板(601)和推动电机(602)，所述固定板(601)左侧与预处理装置(5)固定连接，所述固定板(601)上方固定连接有推动电机(602)，所述推动电机(602)主轴末端固定连接有螺纹轴(603)，所述螺纹轴(603)外侧螺旋连接有螺纹套(604)，所述螺纹套(604)左侧固定连接有推动圆板(605)，所述推动圆板(605)内部均转动连接有转动环(606)，所述转动环(606)左侧固定连接有连接筒(607)，所述连接筒(607)左侧固定连接有转动板(608),所述转动板(608)外侧与隔板(510)滑动连接。
4.根据权利要求3所述的一种油泥无害化处理装置，其特征在于：所述转动环(606)呈环形设置，所述推动圆板(605)呈圆饼状设置，所述固定板(601)呈倾斜设置。
5.根据权利要求1所述的一种油泥无害化处理装置，其特征在于：所述废气处理装置(9)包括处理筒(901)和进料斗(902)，所述处理筒(901)下端面与排气管(8)固定连接，所述处理筒(901)内侧下方固定连接有进料斗(902)，所述进料斗(902)上端面固定连接有连通管(903)，所述连通管(903)上方外侧固定连接有均匀分布的连接管(904)，所述连接管(904)外侧固定连接有均匀分布的排气嘴(905)，所述连通管(903)外侧固定连接有水框(906)，所述水框(906)外侧与处理筒(901)固定连接，所述处理筒(901)左右端面内壁固定连接有呈左右分布的盛放架(907)，所述盛放架(907)上方设有支撑架(908)，所述支撑架(908)下端面固定连接有连接杆(909)，所述连接杆(909)外侧滑动连接有间隔设置的活性炭吸附板(910)和隔环(911)，所述连接杆(909)下端面螺旋连接有螺纹盖(912)。
6.根据权利要求5所述的一种油泥无害化处理装置，其特征在于：所述处理筒(901)左侧固定连接排水管，所述排水管左侧可拆卸连接有出水塞。
7.根据权利要求5所述的一种油泥无害化处理装置，其特征在于：所述盛放架(907)上端面呈圆弧设置，所述活性炭吸附板(910)外侧与处理筒(901)紧密接触。
8.根据权利要求1所述的一种油泥无害化处理装置的使用方法，其特征在于：所述使用方法如下：
步骤1：干馏机设备在使用时，此时通过将油泥污水通过处理箱(501)上方和入料管(506)排放至镂空离心筒(505)中，然后通过启动转动电机(502)使其带动固定盘(503)转动，固定盘(503)带动支撑杆(504)和镂空离心筒(505)转动，从而实现转动，进而将污泥中的污水甩出，实现对污泥的预干燥；
步骤2：污水流入至储水箱(508)中，然后经过储水箱(508)后侧的通孔排出，可以实现固液分离；
步骤3：当其预干燥工作完成后，通过启动推动机构(6)使其将固体杂质挤出，使其落入筒体组件(2)中，然后经过干馏机的工作，使其达到处理的目的；
步骤4：在干馏机工作时，其会产生大量废气，废气通过废气处理装置(9)时，得到净化处理，保证其质量合格，然后排入空气中。
说明书
一种油泥无害化处理装置及其使用方法
技术领域
本发明涉及油泥处理技术领域，具体为一种油泥无害化处理装置及其使用方法。
背景技术
散落在城市生活垃圾中的生物质广泛分布于人类生活中，现有的散落在城市生活垃圾中的生物质处理技术主要有堆肥技术、焚烧技术和填埋技术，采用堆肥技术处理生物质，堆肥的除臭治理价格昂贵，而且时间需要一个月，并且往往容易导致重金属的超标，其中，堆肥技术不成熟，往往造成堆肥质量低，得不到推广，焚烧技术存在投资大、运行费用高，难以遏制废气排放大等问题，填埋技术垃圾处理减量化不高，由于地基沉降不均匀的原因，容易造成HDPE膜破损，造成地下水的污染，同时填埋会占用大量的土地资源。
相对于上述垃圾油污处理，干馏机处理相对于比较清洁，但是其在使用过程中会出现以下问题：当油泥中液体较多，此时需要大量热能对其进行烘干，耗能十分巨大，造成资源的浪费，因此，针对上述问题提出一种油泥无害化处理装置及其使用方法。
发明内容
本发明的目的在于提供一种油泥无害化处理装置及其使用方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种油泥无害化处理装置及其使用方法，包括底座和筒体组件，所述底座上端面固定连接有筒体组件，所述筒体组件左侧固定连接有推料机构，所述推料机构下端面与底座固定连接，所述筒体组件上端面左侧固定连接有进料管，所述进料管上端面固定连接有预处理装置，所述预处理装置包括处理箱和转动电机，所述处理箱左侧通过连接板固定连接有转动电机，所述转动电机主轴末端固定连接有固定盘，所述固定盘右端面固定连接有呈上下分布的支撑杆，所述支撑杆右侧均固定连接有镂空离心筒，所述镂空离心筒下方设有储水箱，所述储水箱外侧与处理箱固定连接，所述储水箱下端面固定连接有连接板，所述连接板下端面与筒体组件固定连接，所述处理箱下端面左侧固定连接有下料管，所述下料管下端面与进料管固定连接，所述镂空离心筒内侧固定连接有均匀分布的隔板，所述镂空离心筒内侧滑动连接有推动机构，所述处理箱右侧与推动机构固定连接，所述预处理装置下端面与筒体组件固定连接，所述预处理装置右侧固定连接有推动机构，所述筒体组件右侧固定连接有出料口组件，所述出料口组件上端面固定连接有排气管，所述排气管上端面固定连接有废气处理装置，所述出料口组件下端面固定连接有出料管。
优选的，所述镂空离心筒呈倾斜设置，所述镂空离心筒上端面左侧固定连接有入料管，所述隔板数量为四个，且隔板长度与镂空离心筒长度一致。
优选的，所述推动机构包括固定板和推动电机，所述固定板左侧与预处理装置固定连接，所述固定板上方固定连接有推动电机，所述推动电机主轴末端固定连接有螺纹轴，所述螺纹轴外侧螺旋连接有螺纹套，所述螺纹套左侧固定连接有推动圆板，所述推动圆板内部均转动连接有转动环，所述转动环左侧固定连接有连接筒，所述连接筒左侧固定连接有转动板,所述转动板外侧与隔板滑动连接。
优选的，所述转动环呈环形设置，所述推动圆板呈圆饼状设置，所述固定板呈倾斜设置。
优选的，所述废气处理装置包括处理筒和进料斗，所述处理筒下端面与排气管固定连接，所述处理筒内侧下方固定连接有进料斗，所述进料斗上端面固定连接有连通管，所述连通管上方外侧固定连接有均匀分布的连接管，所述连接管外侧固定连接有均匀分布的排气嘴，所述连通管外侧固定连接有水框，所述水框外侧与处理筒固定连接，所述处理筒左右端面内壁固定连接有呈左右分布的盛放架，所述盛放架上方设有支撑架，所述支撑架下端面固定连接有连接杆，所述连接杆外侧滑动连接有间隔设置的活性炭吸附板和隔环，所述连接杆下端面螺旋连接有螺纹盖。
优选的，所述处理筒左侧固定连接排水管，所述排水管左侧可拆卸连接有出水塞。
优选的，所述盛放架上端面呈圆弧设置，所述活性炭吸附板外侧与处理筒紧密接触。
优选的，所述使用方法如下：
步骤1：干馏机设备在使用时，此时通过将油泥污水通过处理箱上方和入料管排放至镂空离心筒中，然后通过启动转动电机使其带动固定盘转动，固定盘带动支撑杆和镂空离心筒转动，从而实现转动，进而将污泥中的污水甩出，实现对污泥的预干燥；
步骤2：污水流入至储水箱中，然后经过储水箱后侧的通孔排出，可以实现固液分离；
步骤3：当其预干燥工作完成后，通过启动推动机构使其将固体杂质挤出，使其落入筒体组件中，然后经过干馏机的工作，使其达到处理的目的；
步骤4：在干馏机工作时，其会产生大量废气，废气通过废气处理装置时，得到净化处理，保证其质量合格，然后排入空气中。
与现有技术相比，本发明的有益效果是：
1、本发明中，通过设置的处理箱、转动电机、固定盘、支撑杆、镂空离心筒和储水箱，油泥在进行进入干馏机前，先投放至离心筒中，然后通过转动电机带动，使其油泥中一部分的液体分离出来，然后落入储水箱内部，经过后方的排水孔排出，这种设置的预处理装置，可以使干馏机耗能减少5/6，且处理效率得到大大提升，具有很好的实用价值；
2、本发明中，通过设置的固定板、推动电机、螺纹轴、螺纹套、推动圆板和转动环，推动电机带动螺纹轴转动，从而使螺纹套移动，螺纹套带动推动圆板移动，进而可以使油泥固体杂质向左侧推动，然后使其落入筒体组件内，保证其进行后续处理工作，这种自动推动的方式，十分智能，无需人工参与，具有很好的实用价值；
3、本发明中，通过设置的处理筒、进料斗、连通管、连接管、排气嘴、水框、盛放架和支撑架，而干馏时产生的废气经过进料斗、连通管、连接管和排气嘴排出，从而与水源接触，可以将废气中与水反应的物质进行吸附使其沉淀，而废气中的有害气体经过多层设置的活性炭吸附板得到净化，然后才可排放至空气中，保证空气质量。
（发明人：赵建宏;谢正杰;张一;雍澜;孙顺;黄国成;龚宇;张雁;严会林;胡谍）
