申请日2021.03.19
公开日期2021.11.30
IPC分类B01D36/02;B01D29/92;B01D29/96;B01D29/27
摘要
本实用新型公开了一种一体化污水处理用的泥水分离设备，具体涉及污水处理领域，包括处理箱一，所述处理箱一上部固定连接有连接架一，所述连接架一内部固定连接有进水管，所述进水管的一端固定连接有控制阀，所述处理箱一内部滑动连接有承重架，所述承重架中间部分为网格设置，所述承重架内部固定连接有挂钩，所述承重架内部设置有过滤网袋，所述过滤网袋上部固定连接有绳圈，所述绳圈活动套接在挂钩上部，所述处理箱一下部设有排水口，所述排水口内部固定连接有承重盘。本实用新型在泥沙分离时具有自动停止功能，当泥沙截留过多时自动停止分离，提醒工作人员进行泥沙清理，泥沙清理方便，工作效率较高。
权利要求

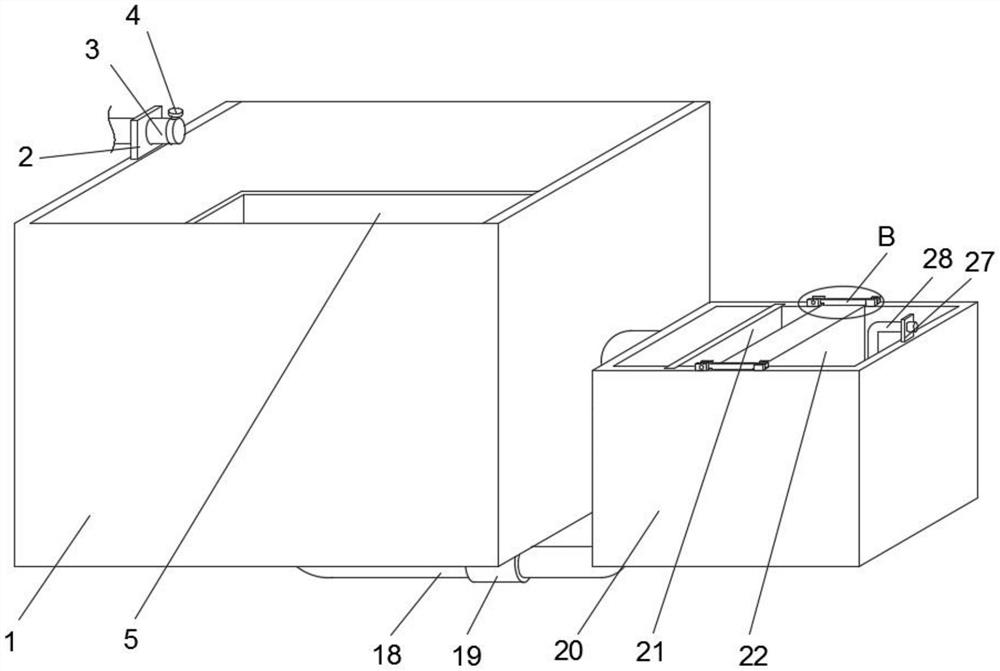

1.一种一体化污水处理用的泥水分离设备，包括处理箱一(1)，其特征在于：所述处理箱一(1)上部固定连接有连接架一(2)，所述连接架一(2)内部固定连接有进水管(3)，所述进水管(3)的一端固定连接有控制阀(4)，所述处理箱一(1)内部滑动连接有承重架(5)，所述承重架(5)中间部分为网格设置，所述承重架(5)内部固定连接有挂钩(6)，所述承重架(5)内部设置有过滤网袋(7)，所述过滤网袋(7)上部固定连接有绳圈(8)，所述绳圈(8)活动套接在挂钩(6)上部，所述处理箱一(1)下部设有排水口(9)，所述排水口(9)内部固定连接有承重盘(10)，所承重盘(10)内部设有多个透水孔(11)，且多个所述透水孔(11)为对称设置，所述承重盘(10)上部固定连接有阻尼筒(12)，所述阻尼筒(12)上部固定连接在承重架(5)下部表面，所述承重架(5)下部固定连接有封闭环(13)，所述封闭环(13)下部固定连接有密封圈(14)。
2.根据权利要求1所述的一种一体化污水处理用的泥水分离设备，其特征在于：所述处理箱一(1)内部滑动连接有移动块(15)，所述移动块(15)下部固定连接有浮球一(16)，所述处理箱一(1)上部固定连接有触发器(17)，所述触发器(17)与控制阀(4)电性连接。
3.根据权利要求2所述的一种一体化污水处理用的泥水分离设备，其特征在于：所述处理箱一(1)下部通过排水口(9)固定连通有连接管(18)，所述连接管(18)内部固定安装有水泵(19)，所述处理箱一(1)右侧设置有处理箱二(20)，所述连接管(18)固定连通在处理箱二(20)左侧。
4.根据权利要求3所述的一种一体化污水处理用的泥水分离设备，其特征在于：所述处理箱二(20)内部设有滑槽一，所述滑槽一内部滑动连接有过滤网架(21)，所述过滤网架(21)为J型设置，所述处理箱二(20)内部设有滑槽二，所述滑槽二内部滑动连接有三级过滤器(22)。
5.根据权利要求4所述的一种一体化污水处理用的泥水分离设备，其特征在于：所述处理箱二(20)上部固定连接有底座(23)，所述底座(23)内部转动连接有压杆(24)，所述处理箱二(20)上部固定连接有卡座(25)，所述压杆(24)卡接在卡座(25)内部，所述过滤网架(21)与三级过滤器(22)下部均固定连接有密封垫(26)。
6.根据权利要求5所述的一种一体化污水处理用的泥水分离设备，其特征在于：所述处理箱二(20)上部固定连接有连接架二(27)，所述连接架二(27)内部固定连接有排水管(28)，所述排水管(28)下部固定连接有伸缩管(29)，所述伸缩管(29)下部固定连接有抽水端头(30)。
7.根据权利要求6所述的一种一体化污水处理用的泥水分离设备，其特征在于：所述抽水端头(30)左右两侧固定连接有两个浮球二(31)。
说明书
一种一体化污水处理用的泥水分离设备
技术领域
本实用新型涉及污水处理技术领域，更具体地说，本实用新型涉及一种一体化污水处理用的泥水分离设备。
背景技术
污水处理指为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
目前在进行污水处理时通常需要进行泥水分离，目前使用的泥水分离装置在分离过程中不便于对泥沙进行清理，且长时间进行分离后泥沙堆积过多，造成泥水分离的质量效果下降，具有一定的缺陷。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种一体化污水处理用的泥水分离设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种一体化污水处理用的泥水分离设备，包括处理箱一，所述处理箱一上部固定连接有连接架一，所述连接架一内部固定连接有进水管，所述进水管的一端固定连接有控制阀，所述处理箱一内部滑动连接有承重架，所述承重架中间部分为网格设置，所述承重架内部固定连接有挂钩，所述承重架内部设置有过滤网袋，所述过滤网袋上部固定连接有绳圈，所述绳圈活动套接在挂钩上部，所述处理箱一下部设有排水口，所述排水口内部固定连接有承重盘，所承重盘内部设有多个透水孔，且多个所述透水孔为对称设置，所述承重盘上部固定连接有阻尼筒，所述阻尼筒上部固定连接在承重架下部表面，所述承重架下部固定连接有封闭环，所述封闭环下部固定连接有密封圈。
进一步的，所述处理箱一内部滑动连接有移动块，所述移动块下部固定连接有浮球一，所述处理箱一上部固定连接有触发器，所述触发器与控制阀电性连接。
进一步的，所述处理箱一下部通过排水口固定连通有连接管，所述连接管内部固定安装有水泵，所述处理箱一右侧设置有处理箱二，所述连接管固定连通在处理箱二左侧。
进一步的，所述处理箱二内部设有滑槽一，所述滑槽一内部滑动连接有过滤网架，所述过滤网架为J型设置，所述处理箱二内部设有滑槽二，所述滑槽二内部滑动连接有三级过滤器。
进一步的，所述处理箱二上部固定连接有底座，所述底座内部转动连接有压杆，所述处理箱二上部固定连接有卡座，所述压杆卡接在卡座内部，所述过滤网架与三级过滤器下部均固定连接有密封垫。
进一步的，所述处理箱二上部固定连接有连接架二，所述连接架二内部固定连接有排水管，所述排水管下部固定连接有伸缩管，所述伸缩管下部固定连接有抽水端头。
进一步的，所述抽水端头左右两侧固定连接有两个浮球二。
本实用新型的技术效果和优点：
1、与现有结构相比，通过设置承重架，在泥沙分离时具有自动停止功能，当泥沙截留过多时自动停止分离，提醒工作人员进行泥沙清理，泥沙清理方便，工作效率较高，通过进水管将污水排入，污水进入处理箱一内部后，污水内部裹挟的较大泥沙在过滤网袋处被截留，水流通过过滤网袋和承重架，通过处理箱下部的排水口流出，过滤网袋不断进行泥沙截留，承重架上部所受压力越来越大，当过滤网袋内部截留的泥沙过多时，承重架在重力的作用下向下压缩阻尼筒，同时带动封闭环下降，在重力作用下，密封圈贴合处理箱一的下部内壁，则水流无法从排水口处流出，处理箱一内部的水面不断上升，推动浮球一上浮，最终将移动块推动至触发器处，通过触发器将控制阀关闭，此时工作人员从挂钩处取下绳圈，将过滤网袋取出进行清理。
2、通过设置多级过滤，在进行泥沙分离时更加彻底，分离后水流中固体物含量更低，处理箱一内的水流通过连接管，在水泵的作用下流向处理箱二内部，在处理箱二内部分别通过过滤网架和三级过滤器的多重过滤，过滤网架和三级过滤器的过滤孔隙不同，分次分级过滤效果更好。
