申请日2021.06.03
公开日期2021.11.30
IPC分类C02F3/02
摘要
本实用新型公开了一种医疗污水生物曝气高效处理装置，涉及污水处理设备技术领域，包括反应池、支撑台、传动轴、伺服电机、承载盘、放置通槽、置物箱、过滤孔、液压缸、推动板、定位管、支撑滑板、第一压紧弹簧、毛刷、溢流管和排放管。本实用通过设置承载盘、放置通槽、置物箱和推动板起到了提高过滤效率和避免浪费的作用，可在不停机的情况下完成对滤料的更换，操作简单，省时省力，保障了污水处理的持续进行，使滤料被充分使用，降低了使用成本，还通过设置第一导向杆、支撑滑板、第一压紧弹簧和毛刷起到了提高清理效果的作用，可防止过滤孔被堵塞的情况发生，提高了装置持续清理的能力，延长了维护周期，使用效果较佳。
权利要求

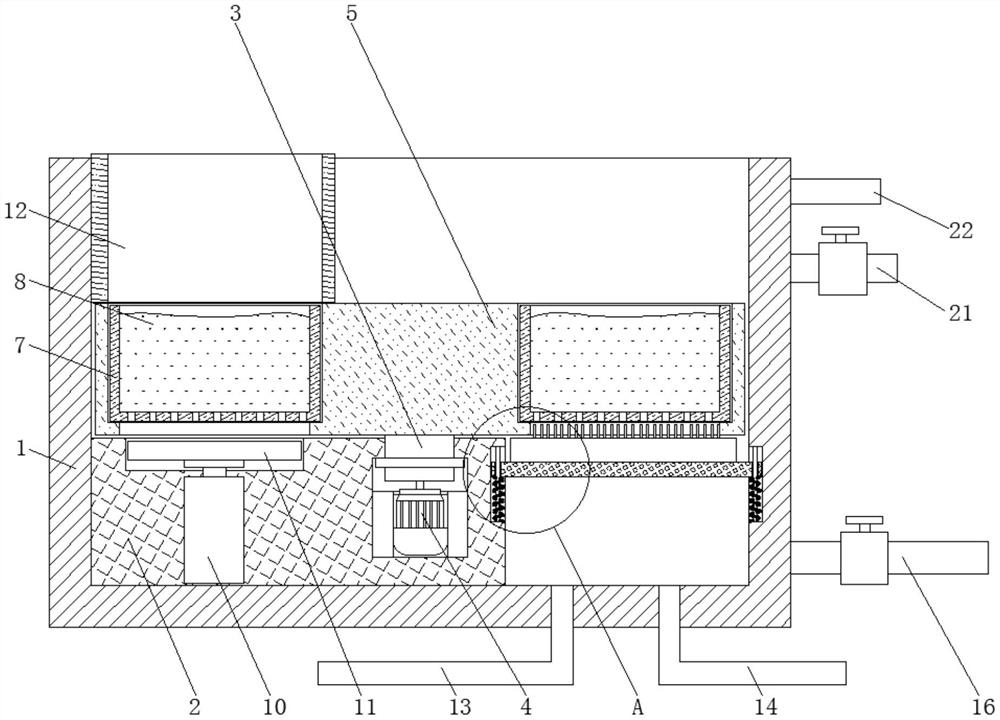

1.一种医疗污水生物曝气高效处理装置，包括反应池(1)，其特征在于：所述反应池(1)的底部一侧设有支撑台(2)，所述反应池(1)的外壁一侧设有输送机构，所述支撑台(2)的内部一侧竖直设有转动连接的传动轴(3)，所述反应池(1)的内部一侧固定连接有伺服电机(4)，所述伺服电机(4)的输出轴与传动轴(3)底部一侧固定连接，所述传动轴(3)的顶部延伸至支撑台(2)上方固定连接有承载盘(5)，所述承载盘(5)的顶部四周设有若干个放置通槽(6)，所述放置通槽(6)的内壁活动连接有置物箱(7)，所述置物箱(7)的内部设有滤料(8)，所述置物箱(7)的底部设有若干个过滤孔(9)，所述支撑台(2)的内部一侧设有液压缸(10)，所述液压缸(10)的输出端延伸至支撑台(2)上方设有与放置通槽(6)相匹配的推动板(11)，所述反应池(1)的内壁一侧于推动板(11)上方设有与置物箱(7)相匹配的定位管(12)。
2.根据权利要求1所述的一种医疗污水生物曝气高效处理装置，其特征在于：所述输送机构包括设于反应池(1)底部一侧的污水进水管(13)，所述污水进水管(13)位于反应池(1)远离支撑台(2)的底部一侧，所述反应池(1)靠近污水进水管(13)的底部一侧设有曝气管(14)，所述反应池(1)的外壁一侧于承载盘(5)上方设有排放管(22)。
3.根据权利要求2所述的一种医疗污水生物曝气高效处理装置，其特征在于：所述反应池(1)远离支撑台(2)的外壁一侧于承载盘(5)下方设有反冲洗排水管(16)，所述反应池(1)远离反冲洗排水管(16)的外壁一侧关于支撑台(2)对称设置有反冲洗进水管(15)，所述反应池(1)的外壁一侧于排放管(22)下方设有溢流管(21)。
4.根据权利要求3所述的一种医疗污水生物曝气高效处理装置，其特征在于：所述支撑台(2)远离定位管(12)的内部一侧设有第一导向杆(17)，所述第一导向杆(17)的外壁一侧活动套设有支撑滑板(18)，所述支撑滑板(18)的底部于第一导向杆(17)外侧设有第一压紧弹簧(19)，所述支撑滑板(18)的顶部一侧延伸至支撑台(2)外部设有与过滤孔(9)相匹配的毛刷(20)。
5.根据权利要求1所述的一种医疗污水生物曝气高效处理装置，其特征在于：所述支撑台(2)的顶部一侧设有与推动板(11)相匹配的收纳凹槽，所述放置通槽(6)的内壁一侧于置物箱(7)下方设有支撑环。
6.根据权利要求3所述的一种医疗污水生物曝气高效处理装置，其特征在于：所述反应池(1)的内壁一侧设有与支撑滑板(18)相匹配的第二导向杆，所述支撑滑板(18)的底部于第二导向杆底部固定连接有第二压紧弹簧。
说明书
一种医疗污水生物曝气高效处理装置
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种医疗污水生物曝气高效处理装置。
背景技术
医疗污水是指从医院的诊疗室、化验室、手术室、X片照相室、洗衣房和病房等场所排放的污水，其污水来源及成分均十分复杂，医院污水中含有大量的病原细菌、病毒以及化学药剂，具有高污染、急性传染和潜伏性传染的特征，因此该污水必须经过消毒等一系列处理后才能排入市政下水道管网，目前市面上存在着生物曝气法处理污水的方式，其主要原理为将污水与曝气混合共同穿过滤料，污水内的杂质就会被生物膜过滤和吸附，进而被滤料内的微生物氧化分解，其处理方式较为环保，被广泛采用。
但是传统的医疗污水生物曝气处理装置在实际使用中仍存在很多弊端，滤料在使用一段时间后需要定期更换，目前只能先关停装置再对滤料进行更换，操作复杂，费时费力，还会导致污水处理的中断，影响处理效率，同时，当前的设备由于污水在不同位置的流速不同，还会使滤料的使用程度不平均，导致滤料的实际处理水平达不到预期要求，造成了浪费。
实用新型内容
本实用新型的目的在于提供一种医疗污水生物曝气高效处理装置，以解决上述背景技术中提出的问题。
为了解决上述技术问题，本实用新型提供如下技术方案：一种医疗污水生物曝气高效处理装置，包括反应池，所述反应池的底部一侧设有支撑台，所述反应池的外壁一侧设有输送机构，所述支撑台的内部一侧竖直设有转动连接的传动轴，所述反应池的内部一侧固定连接有伺服电机，所述伺服电机的输出轴与传动轴底部一侧固定连接，所述传动轴的顶部延伸至支撑台上方固定连接有承载盘，所述承载盘的顶部四周设有若干个放置通槽，所述放置通槽的内壁活动连接有置物箱，所述置物箱的内部设有滤料，所述置物箱的底部设有若干个过滤孔，所述支撑台的内部一侧设有液压缸，所述液压缸的输出端延伸至支撑台上方设有与放置通槽相匹配的推动板，所述反应池的内壁一侧于推动板上方设有与置物箱相匹配的定位管。
进一步的，所述输送机构包括设于反应池底部一侧的污水进水管，所述污水进水管位于反应池远离支撑台的底部一侧，所述反应池靠近污水进水管的底部一侧设有曝气管，所述反应池的外壁一侧于承载盘上方设有排放管，其起到为装置输送污水和曝气使其持续进行氧化处理的作用。
进一步的，所述反应池远离支撑台的外壁一侧于承载盘下方设有反冲洗排水管，所述反应池远离反冲洗排水管的外壁一侧关于支撑台对称设置有反冲洗进水管，所述反应池的外壁一侧于排放管下方设有溢流管，可方便的清理装置内积留的污泥。
进一步的，所述支撑台远离定位管的内部一侧设有第一导向杆，所述第一导向杆的外壁一侧活动套设有支撑滑板，所述支撑滑板的底部于第一导向杆外侧设有第一压紧弹簧，所述支撑滑板的顶部一侧延伸至支撑台外部设有与过滤孔相匹配的毛刷，其起到避免置物箱底部附着污泥导致过滤孔被堵塞的作用。
进一步的，所述支撑台的顶部一侧设有与推动板相匹配的收纳凹槽，提高了装置结构的紧凑性，所述放置通槽的内壁一侧于置物箱下方设有支撑环，起到了对置物箱进行支撑限位的作用。
进一步的，所述反应池的内壁一侧设有与支撑滑板相匹配的第二导向杆，所述支撑滑板的底部于第二导向杆底部固定连接有第二压紧弹簧，其对支撑滑板进行支撑和导向，提高了工作稳定性。
与现有技术相比，本实用新型所达到的有益效果是：
1、该医疗污水生物曝气高效处理装置，通过设置承载盘、放置通槽、置物箱和推动板起到了提高过滤效率和避免浪费的作用，可在不停机的情况下完成对滤料的更换，操作简单，省时省力，保障了污水处理的持续进行，使滤料被充分使用，降低了使用成本。
2、该医疗污水生物曝气高效处理装置，通过设置第一导向杆、支撑滑板、第一压紧弹簧和毛刷起到了提高清理效果的作用，可防止过滤孔被堵塞的情况发生，提高了装置持续清理的能力，延长了维护周期，使用效果较佳。
