申请日2021.08.27
公开日期2021.11.30
IPC分类C02F9/12
摘要
本发明公开了一种磁混凝沉淀污水处理系统及处理方法，属于污水处理技术领域，一种磁混凝沉淀污水处理系统，包括投料机构、旋转板、工作杆、收集箱、连接连杆、升降滑块、限位槽和定量转筒，所述投料机构的顶端固定连接有用于带动所述旋转板竖直旋转的投料电机，以使得旋转板转动带动所述工作杆竖直摆动，所述工作杆的外壁滑动连接有与投料机构顶端旋接的定位孔块，该磁混凝沉淀污水处理系统及处理方法，通过设置摆动板，在投料机构中，旋转板转动带动工作杆以定位孔块为圆心滑动摆动，工作杆运动通过摆动孔块带动摆动板旋转，摆动板转动带动收集箱转动，将磁粉投入上料料斗中，实现对磁粉的自动投料操作。
权利要求
1.一种磁混凝沉淀污水处理系统，包括投料机构（1）、旋转板（3）、工作杆（4）、收集箱（8）、连接连杆（13）、升降滑块（14）、限位槽（15）和定量转筒（17），其特征在于：所述投料机构（1）的顶端固定连接有用于带动所述旋转板（3）竖直旋转的投料电机（2），以使得旋转板（3）转动带动所述工作杆（4）竖直摆动，所述工作杆（4）的外壁滑动连接有与投料机构（1）顶端旋接的定位孔块（5），所述工作杆（4）远离定位孔块（5）的一端外壁滑动连接有摆动孔块（6），所述摆动孔块（6）的侧壁旋接有与投料机构（1）顶端旋接的摆动板（7），以使得摆动孔块（6）运动通过摆动板（7）带动所述收集箱（8）竖直旋转，所述收集箱（8）的侧面位于投料机构（1）的上方固定连接有上料料斗（9），所述上料料斗（9）的底端位于投料机构（1）的顶端固定连接有定量箱（10），所述定量箱（10）的侧面位于投料机构（1）的顶端固定连接有定量电机（11），所述定量电机（11）的输出端安装有旋转连板（12），以使得旋转连板（12）通过所述连接连杆（13）带动所述升降滑块（14）沿投料机构（1）顶端的所述限位槽（15）竖直滑动，所述连接连杆（13）远离旋转连板（12）的一端旋接有用于带动定量箱（1）内壁的所述定量转筒（17）水平旋转的连接转板（16）。
2.根据权利要求1所述的一种磁混凝沉淀污水处理系统，其特征在于：所述投料机构（1）的底端固定连接有投料水箱（18），且投料水箱（18）的侧壁固定连接有沉淀水箱（19），所述沉淀水箱（19）的顶端边缘固定连接有漂浮清理机构（20），所述沉淀水箱（19）的内壁固定连接有泥斗（21），且泥斗（21）的内部贯穿有与沉淀水箱（19）固定连接的工作转轴（22），所述工作转轴（22）的底端固定连接有桁架（23），且桁架（23）远离工作转轴（22）的一端旋接有与工作转轴（22）外壁旋接的钢索（24），所述桁架（23）的顶端固定连接有搅拌柱（25），且搅拌柱（25）的下方位于沉淀水箱（19）的内壁底端固定连接有循环管道（26），所述沉淀水箱（19）远离投料水箱（18）的一端固定连接有过滤机构（27）。
3.根据权利要求1或2所述的一种磁混凝沉淀污水处理系统，其特征在于：所述摆动板（7）通过工作杆（4）、定位孔块（5）和摆动孔块（6）与投料机构（1）之间构成旋转结构，且摆动板（7）的旋转角度为120°，所述旋转板（3）的旋转中心、定位孔块（5）的旋转中心和摆动板（7）的旋转中心位于同一直线。
4.根据权利要求3所述的一种磁混凝沉淀污水处理系统，其特征在于：所述升降滑块（14）通过旋转连板（12）和连接连杆（13）与限位槽（15）之间构成升降结构，且升降滑块（14）的升降高度为旋转连板（12）长度的两倍，所述定量转筒（17）通过连接连杆（13）和连接转板（16）与定量箱（10）之间构成翻转结构，且定量转筒（17）翻转角度为180°，所述旋转连板（12）和连接转板（16）的长度相等，且旋转连板（12）和连接转板（16）的空间位置相平行。
5.根据权利要求2所述的一种磁混凝沉淀污水处理系统，其特征在于：所述漂浮清理机构（20）包括工作螺杆（2001）、螺纹滑块（2002）、伸缩板槽（2003）、收集板（2004）、推送箱（2005）、电动推杆（2006）、推送孔板（2007）、控制孔板（2008）、支撑柱（2009）、推送网板（2010）、支撑连杆（2011）、连接弯板（2012）、防水盖板（2013）和翻转盖板（2014），所述漂浮清理机构（20）的顶端固定连接有工作螺杆（2001），且工作螺杆（2001）的外壁螺纹连接有螺纹滑块（2002），所述螺纹滑块（2002）的底端固定连接有伸缩板槽（2003），且伸缩板槽（2003）的内壁滑动连接有与漂浮清理机构（20）顶端滑动连接的收集板（2004），所述漂浮清理机构（20）的底端位于沉淀水箱（19）的侧壁固定连接有推送箱（2005），且推送箱（2005）的内壁固定连接有电动推杆（2006），所述电动推杆（2006）的输出端安装有推送孔板（2007），且推送孔板（2007）的底端固定连接有控制孔板（2008），所述控制孔板（2008）的内壁滑动连接有支撑柱（2009），且支撑柱（2009）远离控制孔板（2008）的一端固定连接有与推送箱（2005）的内壁滑动连接的推送网板（2010），所述推送孔板（2007）的内壁活动连接有支撑连杆（2011），且支撑连杆（2011）的顶端旋接有与推送箱（2005）内壁旋接的连接弯板（2012），所述连接弯板（2012）的顶端固定连接有防水盖板（2013），所述连接弯板（2012）远离防水盖板（2013）的一端固定连接有翻转盖板（2014）。
6.根据权利要求5所述的一种磁混凝沉淀污水处理系统，其特征在于：所述工作螺杆（2001）设置有四组，且四组工作螺杆（2001）的位置关系关于工作转轴（22）的中轴线呈等角度圆周分布，所述收集板（2004）通过螺纹滑块（2002）和伸缩板槽（2003）与漂浮清理机构（20）之间构成滑动结构，且收集板（2004）的滑动长度为四分之一圆弧。
7.根据权利要求5所述的一种磁混凝沉淀污水处理系统，其特征在于：所述连接弯板（2012）通过推送孔板（2007）和支撑连杆（2011）与推送箱（2005）之间构成旋转结构，且连接弯板（2012）的旋转角度为90°，所述防水盖板（2013）和翻转盖板（2014）相平行，所述推送网板（2010）通过控制孔板（2008）和支撑柱（2009）推送箱（2005）之间构成伸缩结构。
8.根据权利要求2所述的一种磁混凝沉淀污水处理系统，其特征在于：所述过滤机构（27）包括过滤电机（2701）、齿轮（2702）、伸缩齿板（2703）、转动连板（2704）、齿板孔槽（2705）、刮板（2706）、滑动孔板（2707）和过滤网（2708），所述过滤机构（27）的顶端固定连接有过滤电机（2701），且过滤电机（2701）的输出端安装有齿轮（2702），所述齿轮（2702）的啮合面啮合有与过滤机构（27）外壁滑动连接的伸缩齿板（2703），所述伸缩齿板（2703）远离齿轮（2702）的一端活动连接有与过滤机构（27）外壁旋接的转动连板（2704），且转动连板（2704）与伸缩齿板（2703）的连接部位开设有齿板孔槽（2705），所述转动连板（2704）远离齿板孔槽（2705）的一端活动连接有于过滤机构（27）外壁滑动连接的刮板（2706），且刮板（2706）与转动连板（2704）的连接部位设置有滑动孔板（2707），所述刮板（2706）与过滤机构（27）的连接部位设置有过滤网（2708）。
9.根据权利要求8所述的一种磁混凝沉淀污水处理系统，其特征在于：所述伸缩齿板（2703）设置有两组，且两组伸缩齿板（2703）的位置分布关于齿轮（2702）的中轴线呈中心对称，所述转动连板（2704）通过伸缩齿板（2703）和齿板孔槽（2705）与过滤机构（27）之间构成旋转结构，且刮板（2706）通过转动连板（2704）和滑动孔板（2707）与过滤网（2708）之间构成滑动结构。
10.一种磁混凝沉淀污水处理系统的处理方法，其特征在于，包括以下步骤：
S1、首先，对磁粉进行投料操作，在投料机构（1）中，投料电机（2）工作带动旋转板（3）转动，旋转板（3）转动带动工作杆（4）以定位孔块（5）为圆心滑动摆动，工作杆（4）运动通过摆动孔块（6）带动摆动板（7）旋转，摆动板（7）转动带动收集箱（8）转动，将磁粉投入上料料斗（9）中，实现对磁粉的投料操作；
S2、接着，对磁粉进行定量下料操作，磁粉通过上料料斗（9）进入定量箱（10）中，定量电机（11）工作带动旋转连板（12）旋转，旋转连板（12）转动通过连接连杆（13）带动升降滑块（14）沿限位槽（15）内壁滑动，连接连杆（13）运动通过连接转板（16）带动定量转筒（17）翻转180°，通过定量转筒（17）的翻转操作，实现对磁粉的定量下料操作；
S3、接着，磁粉经过投料水箱（18），然后污水与磁粉的混合物进入沉淀水箱（19）中，对污水磁混凝沉淀操作，在沉淀水箱（19）中，工作转轴（22）工作带动与钢索（24）连接的桁架（23）转动，桁架（23）转动带动搅拌柱（25）对污水进行搅拌，通过搅拌对污水进行磁混凝沉淀，然后通过循环管道（26）对磁粉进行循环回收操作；
S4、接着，对泥斗（21）上的漂浮物进行清理操作，工作转轴（22）工作通过离心力将漂浮物推送至漂浮清理机构（20）中，工作螺杆（2001）工作带动螺纹滑块（2002）滑动，螺纹滑块（2002）运动通过伸缩板槽（2003）带动收集板（2004）沿漂浮清理机构（20）外壁滑动，将漂浮物收集至推送箱（2005）中，然后，对推送箱（2005）进行下料操作，电动推杆（2006）工作带动推送孔板（2007）和控制孔板（2008）沿推送箱（2005）的内壁滑动，以使得推送孔板（2007）运动通过支撑连杆（2011）带动连接弯板（2012）转动，连接弯板（2012）转动带动防水盖板（2013）和翻转盖板（2014）同时翻转，然后，控制孔板（2008）的内壁与支撑柱（2009）相抵接，以使得控制孔板（2008）运动通过支撑柱（2009）带动推送网板（2010）沿推送箱（2005）的内壁滑动，实现对漂浮物的清理操作；
S5、最后，对过滤机构（27）进行清理操作，过滤电机（2701）工作带动齿轮（2702）转动，齿轮（2702）转动带动两组伸缩齿板（2703）相对滑动，伸缩齿板（2703）运动通过齿板孔槽（2705）带动转动连板（2704）转动，转动连板（2704）转动通过滑动孔板（2707）带动刮板（2706）沿过滤网（2708）的外壁滑动，实现对过滤网（2708）的清理操作。
说明书
一种磁混凝沉淀污水处理系统及处理方法
技术领域
本发明涉及污水处理技术领域，尤其涉及一种磁混凝沉淀污水处理系统及处理方法。
背景技术
人类生产活动造成的水体污染中，工业引起的水体污染最严重，如工业废水，它含污染物多，成分复杂，不仅在水中不易净化，而且处理也比较困难，工业废水，是工业污染引起水体污染的最重要的原因，它占工业排出的污染物的大部分，工业废水所含的污染物因工厂种类不同而千差万别，即使是同类工厂，生产过程不同，其所含污染物的质和量也不一样，工业除了排出的废水直接注入水体引起污染外，固体废物和废气也会污染水体，而磁混凝沉淀是处理城市污水的常用方式，它是在高效絮凝沉淀池净水工艺中引入磁性微粒，通过絮凝、吸引吸附、电荷吸附、架桥、网捕等作用将水中的藻类、微小悬浮物、胶体、细菌等不溶性污染物与微粒磁粉有效结合，形成更大体积和密度的磁性絮体，强化了絮凝效果，能够捕捉凝聚更微小粒径的污染物，絮体沉降快，水体净化效果优异，出水清澈透明。
但是，现有的磁混凝沉淀污水处理设备在使用时出现无法定量投料，导致不能精确控制投入磁粉量，导致磁混凝沉淀污水效果不明显，并且污水漂浮物难清理，导致漂浮物需要人工清除，容易出现安全事故，以及无法对过滤网进行清理操作，在磁混凝沉淀污水处理设备长期使用时，导致过滤网容易堵塞，出现水体二次污染，不能满足人们的需求，为此需要一种磁混凝沉淀污水处理系统及处理方法。
发明内容
本发明的目的是为了解决现有技术中存在无法定量投料、污水漂浮物难清理以及无法对过滤网清理的问题，而提出的一种磁混凝沉淀污水处理系统及处理方法。
为了实现上述目的，本发明采用了如下技术方案：
一种磁混凝沉淀污水处理系统，包括投料机构、旋转板、工作杆、收集箱、连接连杆、升降滑块、限位槽和定量转筒，所述投料机构的顶端固定连接有用于带动所述旋转板竖直旋转的投料电机，以使得旋转板转动带动所述工作杆竖直摆动，所述工作杆的外壁滑动连接有与投料机构顶端旋接的定位孔块，所述工作杆远离定位孔块的一端外壁滑动连接有摆动孔块，所述摆动孔块的侧壁旋接有与投料机构顶端旋接的摆动板，以使得摆动孔块运动通过摆动板带动所述收集箱竖直旋转，所述收集箱的侧面位于投料机构的上方固定连接有上料料斗，所述上料料斗的底端位于投料机构的顶端固定连接有定量箱，所述定量箱的侧面位于投料机构的顶端固定连接有定量电机，所述定量电机的输出端安装有旋转连板，以使得旋转连板通过所述连接连杆带动所述升降滑块沿投料机构顶端的所述限位槽竖直滑动，所述连接连杆远离旋转连板的一端旋接有用于带动定量箱内壁的所述定量转筒水平旋转的连接转板。

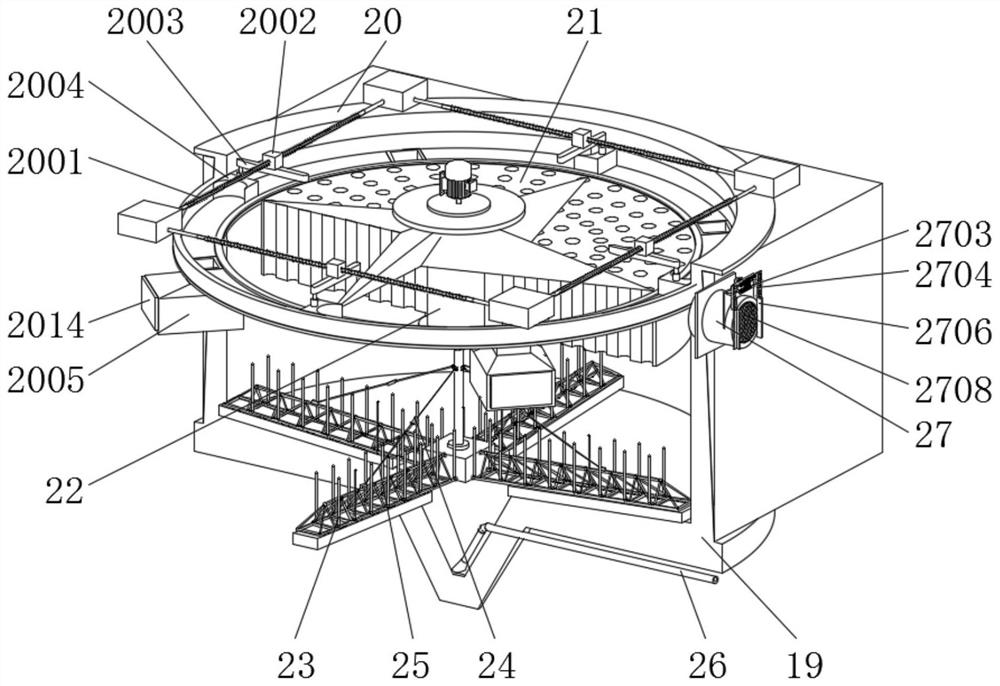

优选的，所述投料机构的底端固定连接有投料水箱，且投料水箱的侧壁固定连接有沉淀水箱，所述沉淀水箱的顶端边缘固定连接有漂浮清理机构，所述沉淀水箱的内壁固定连接有泥斗，且泥斗的内部贯穿有与沉淀水箱固定连接的工作转轴，所述工作转轴的底端固定连接有桁架，且桁架远离工作转轴的一端旋接有与工作转轴外壁旋接的钢索，所述桁架的顶端固定连接有搅拌柱，且搅拌柱的下方位于沉淀水箱的内壁底端固定连接有循环管道，所述沉淀水箱远离投料水箱的一端固定连接有过滤机构。
优选的，所述摆动板通过工作杆、定位孔块和摆动孔块与投料机构之间构成旋转结构，且摆动板的旋转角度为120°，所述旋转板的旋转中心、定位孔块的旋转中心和摆动板的旋转中心位于同一直线。
优选的，所述升降滑块通过旋转连板和连接连杆与限位槽之间构成升降结构，且升降滑块的升降高度为旋转连板长度的两倍，所述定量转筒通过连接连杆和连接转板与定量箱之间构成翻转结构，且定量转筒翻转角度为180°，所述旋转连板和连接转板的长度相等，且旋转连板和连接转板的空间位置相平行。
优选的，所述漂浮清理机构包括工作螺杆、螺纹滑块、伸缩板槽、收集板、推送箱、电动推杆、推送孔板、控制孔板、支撑柱、推送网板、支撑连杆、连接弯板、防水盖板和翻转盖板，所述漂浮清理机构的顶端固定连接有工作螺杆，且工作螺杆的外壁螺纹连接有螺纹滑块，所述螺纹滑块的底端固定连接有伸缩板槽，且伸缩板槽的内壁滑动连接有与漂浮清理机构顶端滑动连接的收集板，所述漂浮清理机构的底端位于沉淀水箱的侧壁固定连接有推送箱，且推送箱的内壁固定连接有电动推杆，所述电动推杆的输出端安装有推送孔板，且推送孔板的底端固定连接有控制孔板，所述控制孔板的内壁滑动连接有支撑柱，且支撑柱远离控制孔板的一端固定连接有与推送箱的内壁滑动连接的推送网板，所述推送孔板的内壁活动连接有支撑连杆，且支撑连杆的顶端旋接有与推送箱内壁旋接的连接弯板，所述连接弯板的顶端固定连接有防水盖板，所述连接弯板远离防水盖板的一端固定连接有翻转盖板。
优选的，所述工作螺杆设置有四组，且四组工作螺杆的位置关系关于工作转轴的中轴线呈等角度圆周分布，所述收集板通过螺纹滑块和伸缩板槽与漂浮清理机构之间构成滑动结构，且收集板的滑动长度为四分之一圆弧。
优选的，所述连接弯板通过推送孔板和支撑连杆与推送箱之间构成旋转结构，且连接弯板的旋转角度为90°，所述防水盖板和翻转盖板相平行，所述推送网板通过控制孔板和支撑柱推送箱之间构成伸缩结构。
优选的，所述过滤机构包括过滤电机、齿轮、伸缩齿板、转动连板、齿板孔槽、刮板、滑动孔板和过滤网，所述过滤机构的顶端固定连接有过滤电机，且过滤电机的输出端安装有齿轮，所述齿轮的啮合面啮合有与过滤机构外壁滑动连接的伸缩齿板，所述伸缩齿板远离齿轮的一端活动连接有与过滤机构外壁旋接的转动连板，且转动连板与伸缩齿板的连接部位开设有齿板孔槽，所述转动连板远离齿板孔槽的一端活动连接有于过滤机构外壁滑动连接的刮板，且刮板与转动连板的连接部位设置有滑动孔板，所述刮板与过滤机构的连接部位设置有过滤网。
优选的，所述伸缩齿板设置有两组，且两组伸缩齿板的位置分布关于齿轮的中轴线呈中心对称，所述转动连板通过伸缩齿板和齿板孔槽与过滤机构之间构成旋转结构，且刮板通过转动连板和滑动孔板与过滤网之间构成滑动结构。
本方案还提供一种磁混凝沉淀污水处理系统的处理方法，包括以下步骤：
S1、首先，对磁粉进行投料操作，在投料机构中，投料电机工作带动旋转板转动，旋转板转动带动工作杆以定位孔块为圆心滑动摆动，工作杆运动通过摆动孔块带动摆动板旋转，摆动板转动带动收集箱转动，将磁粉投入上料料斗中，实现对磁粉的投料操作；
S2、接着，对磁粉进行定量下料操作，磁粉通过上料料斗进入定量箱中，定量电机工作带动旋转连板旋转，旋转连板转动通过连接连杆带动升降滑块沿限位槽内壁滑动，连接连杆运动通过连接转板带动定量转筒翻转180°，通过定量转筒的翻转操作，实现对磁粉的定量下料操作；
S3、接着，磁粉经过投料水箱，然后污水与磁粉的混合物进入沉淀水箱中，对污水磁混凝沉淀操作，在沉淀水箱中，工作转轴工作带动与钢索连接的桁架转动，桁架转动带动搅拌柱对污水进行搅拌，通过搅拌对污水进行磁混凝沉淀，然后通过循环管道对磁粉进行循环回收操作，；
S4、接着，对泥斗上的漂浮物进行清理操作，工作转轴工作通过离心力将漂浮物推送至漂浮清理机构中，工作螺杆工作带动螺纹滑块滑动，螺纹滑块运动通过伸缩板槽带动收集板沿漂浮清理机构外壁滑动，将漂浮物收集至推送箱中，然后，对推送箱进行下料操作，电动推杆工作带动推送孔板和控制孔板沿推送箱的内壁滑动，以使得推送孔板运动通过支撑连杆带动连接弯板转动，连接弯板转动带动防水盖板和翻转盖板同时翻转，然后，控制孔板的内壁与支撑柱相抵接，以使得控制孔板运动通过支撑柱带动推送网板沿推送箱的内壁滑动，实现对漂浮物的清理操作。
S5、最后，对过滤机构进行清理操作，过滤电机工作带动齿轮转动，齿轮转动带动两组伸缩齿板相对滑动，伸缩齿板运动通过齿板孔槽带动转动连板转动，转动连板转动通过滑动孔板带动刮板沿过滤网的外壁滑动，实现对过滤网的清理操作。
与现有技术相比，本发明提供了一种磁混凝沉淀污水处理系统，具备以下有益效果：
1、该磁混凝沉淀污水处理系统，通过设置摆动板，在投料机构中，旋转板转动带动工作杆以定位孔块为圆心滑动摆动，工作杆运动通过摆动孔块带动摆动板旋转，摆动板转动带动收集箱转动，将磁粉投入上料料斗中，实现对磁粉的自动投料操作；
2、该磁混凝沉淀污水处理系统，通过设置定量转筒，在定量箱中，定量电机工作带动旋转连板旋转，旋转连板转动通过连接连杆带动升降滑块沿限位槽内壁滑动，连接连杆运动通过连接转板带动定量转筒翻转180°，通过定量转筒的翻转操作，实现对磁粉的定量下料操作；
3、该磁混凝沉淀污水处理系统，通过设置收集板，在漂浮清理机构中，工作螺杆工作带动螺纹滑块滑动，螺纹滑块运动通过伸缩板槽带动收集板沿漂浮清理机构外壁滑动，将漂浮物收集至推送箱中，实现对漂浮物的收集操作；
4、该磁混凝沉淀污水处理系统，通过设置支撑连杆，推送箱中，电动推杆工作带动推送孔板和控制孔板沿推送箱的内壁滑动，以使得推送孔板运动通过支撑连杆带动连接弯板转动，连接弯板转动带动防水盖板和翻转盖板同时翻转，然后，控制孔板的内壁与支撑柱相抵接，以使得控制孔板运动通过支撑柱带动推送网板沿推送箱的内壁滑动，实现对漂浮物的清理操作；
5、该磁混凝沉淀污水处理系统，通过设置转动连板，在过滤机构中，齿轮转动带动两组伸缩齿板相对滑动，伸缩齿板运动通过齿板孔槽带动转动连板转动，转动连板转动通过滑动孔板带动刮板沿过滤网的外壁滑动，实现对过滤网的清理操作。
