申请日2021.07.26
公开日期2021.11.30
IPC分类C02F3/12;C02F9/14
摘要
本实用新型公开了一种基于颗粒污泥的多级污水处理系统，包括倾斜箱，所述倾斜箱内腔两侧均固定安装有倾斜板，所述倾斜箱内腔底部固定设有淤泥槽，且淤泥槽位于倾斜板底部，所述倾斜板上方固定安装有多级拦截网，所述倾斜箱一端固定安装有过滤芯筒，本实用新型涉及污水处理技术领域。通过水轮的设置使其利用水的动力进行驱动，从而改变曝气装置的方向，从而使其曝气池内腔的水活动更加的均匀充分，提高好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件，结构简单，成本低，效率高，通过倾斜箱内腔设置倾斜板使其污水随着坡度进行流淌，无需水源动力，以及方便淤泥从两侧集中流淌到中间的淤泥槽内腔当中。
权利要求

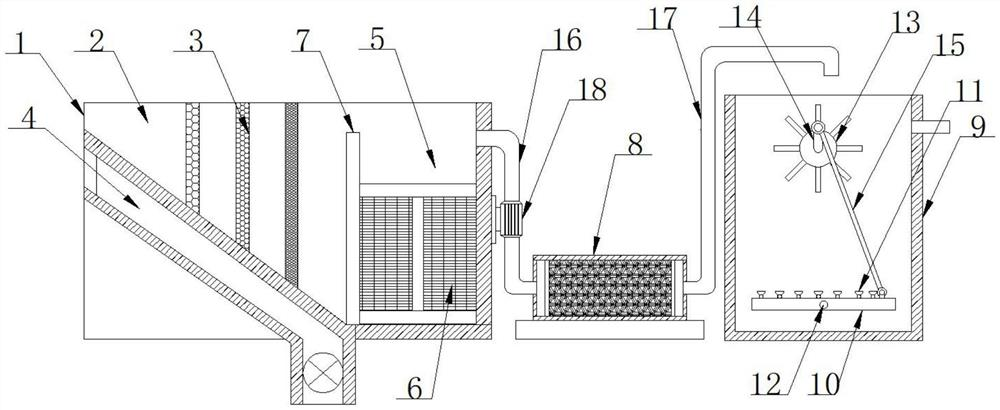

1.一种基于颗粒污泥的多级污水处理系统，包括倾斜箱(1)，其特征在于：所述倾斜箱(1)内腔两侧均固定安装有倾斜板(2)，所述倾斜箱(1)内腔底部固定设有淤泥槽(4)，且淤泥槽(4)位于倾斜板(2)底部，所述倾斜板(2)上方固定安装有多级拦截网(3)，所述倾斜箱(1)一端固定安装有过滤芯筒(8)，所述过滤芯筒(8)远离倾斜箱(1)一端固定安装有曝气池(9)，所述曝气池(9)内腔顶部转动安装有水轮(13)，所述水轮(13)一端固定连接有偏心轴(14)，所述偏心轴(14)一侧活动连接有联动杆(15)，所述曝气池(9)内腔底部活动安装有安装板(10)，所述安装板(10)两端均固定安装有转轴(12)，且转轴(12)另一端活动插接于曝气池(9)内腔壁，所述安装板(10)顶部安装有曝气装置(11)，所述联动杆(15)底端通过铰链固定于安装板(10)顶部一端。
2.根据权利要求1所述的一种基于颗粒污泥的多级污水处理系统，其特征在于：所述倾斜箱(1)内腔一端固定设有沉淀箱(5)，所述沉淀箱(5)内腔底部固定安装有活性炭(6)。
3.根据权利要求2所述的一种基于颗粒污泥的多级污水处理系统，其特征在于：所述倾斜箱(1)与沉淀箱(5)之间固定设有隔离板(7)。
4.根据权利要求2所述的一种基于颗粒污泥的多级污水处理系统，其特征在于：所述沉淀箱(5)一侧插接有第一输送管(16)，所述第一输送管(16)底端固定于过滤芯筒(8)一端，所述第一输送管(16)中间段固定安装有水泵(18)，且水泵(18)固定于倾斜箱(1)一侧。
5.根据权利要求1所述的一种基于颗粒污泥的多级污水处理系统，其特征在于：所述过滤芯筒(8)靠近曝气池(9)一端固定插接有第二输送管(17)，且第二输送管(17)另一端位于水轮(13)上方。
6.根据权利要求1所述的一种基于颗粒污泥的多级污水处理系统，其特征在于：所述淤泥槽(4)从左上向右下倾斜设置。
说明书
一种基于颗粒污泥的多级污水处理系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种基于颗粒污泥的多级污水处理系统。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。近几年来，城市生活污水排放已是中国城市水的主要污染源城市生活污水处理是当前和今后城市节水和城市水环境保护工作的重中之重，这就要求我们要把处理生活污水设施的建设作为城市基础设施的重要内容来抓，而且是急不可待的事情。
但是现有淤泥污水处理的水源流通需要借较多的驱动设备，结构复杂、成本高，而且曝气方向固定不变水流动不充分。
实用新型内容
针对现有技术的不足，本实用新型提供了一种基于颗粒污泥的多级污水处理系统，解决了淤泥污水处理的水源流通需要借较多的驱动设备，结构复杂、成本高，而且曝气方向固定不变水流动不充分的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种基于颗粒污泥的多级污水处理系统，包括倾斜箱，所述倾斜箱内腔两侧均固定安装有倾斜板，所述倾斜箱内腔底部固定设有淤泥槽，且淤泥槽位于倾斜板底部，所述倾斜板上方固定安装有多级拦截网，所述倾斜箱一端固定安装有过滤芯筒，所述过滤芯筒远离倾斜箱一端固定安装有曝气池，所述曝气池内腔顶部转动安装有水轮，所述水轮一端固定连接有偏心轴，所述偏心轴一侧活动连接有联动杆，所述曝气池内腔底部活动安装有安装板，所述安装板两端均固定安装有转轴，且转轴另一端活动插接于曝气池内腔壁，所述安装板顶部安装有曝气装置，所述联动杆底端通过铰链固定于安装板顶部一端。
通过采用上述技术方案，水轮的设置使其利用水的动力进行驱动，从而改变曝气装置的方向，从而使其曝气池内腔的水活动更加的均匀充分，提高好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件，结构简单，成本低，效率高，倾斜箱内腔设置倾斜板使其污水随着坡度进行流淌，无需水源动力，以及方便淤泥从两侧集中流淌到中间的淤泥槽内腔当中。
优选的，所述倾斜箱内腔一端固定设有沉淀箱，所述沉淀箱内腔底部固定安装有活性炭。
通过采用上述技术方案，活性炭对初步拦截后的污水进行吸附沉淀。
优选的，所述倾斜箱与沉淀箱之间固定设有隔离板。
通过采用上述技术方案，隔离板对倾斜箱与沉淀箱之间进行隔离，方便阻挡底部的淤泥进入到沉淀箱内腔。
优选的，所述沉淀箱一侧插接有第一输送管，所述第一输送管底端固定于过滤芯筒一端，所述第一输送管中间段固定安装有水泵，且水泵固定于倾斜箱一侧。
通过采用上述技术方案，水泵用于水源输送的动力。
优选的，所述过滤芯筒靠近曝气池一端固定插接有第二输送管，且第二输送管另一端位于水轮上方。
通过采用上述技术方案，第二输送管的端口设置在水轮的上方，方便水动力带动水轮转动。
优选的，所述淤泥槽从左上向右下倾斜设置。
通过采用上述技术方案，淤泥槽设置倾斜方便淤泥顺利流淌。
有益效果
本实用新型提供了一种基于颗粒污泥的多级污水处理系统。具备以下有益效果：
1、该基于颗粒污泥的多级污水处理系统，通过倾斜箱内腔设置倾斜板使其污水随着坡度进行流淌，无需水源动力，以及方便淤泥从两侧集中流淌到中间的淤泥槽内腔当中。
2、该基于颗粒污泥的多级污水处理系统，通过水轮的设置使其利用水的动力进行驱动，从而改变曝气装置的方向，从而使其曝气池内腔的水活动更加的均匀充分，提高好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件，结构简单，成本低，效率高。
