申请日2021.01.21
公开日期2021.11.16
IPC分类C02F9/04
摘要
本实用新型公开了一种农产品加工污水处理设备。本实用新型包括：箱体，所述箱体的一侧内壁上固定安装有过滤网，箱体的一侧固定安装有连接箱，连接箱内放置有收集框，箱体的一侧内壁上开设有杂物孔，杂物孔内固定安装有清理板，且过滤网与清理板固定连接，箱体的另一侧安装有药剂斗，箱体的另一侧固定安装有旋转电机，旋转电机的输出轴延伸至箱体内并固定安装有转动杆，转动杆上固定安装有多个搅动杆，转动杆的一端延伸至箱体的外侧并固定安装有第一皮带轮，箱体的两侧内壁上转动安装有同一个转轴。本实用新型设计合理，便于对污水中的杂物进行过滤和清理，通过搅动杆的转动，使得药剂和污水进行充分混合。
权利要求

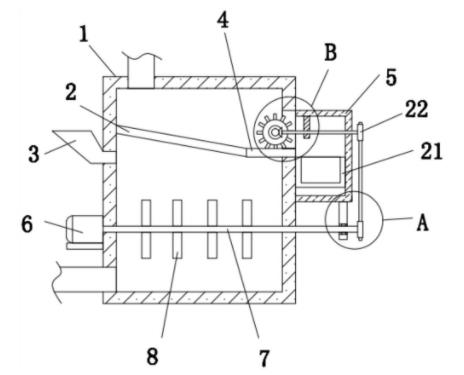

1.一种农产品加工污水处理设备，其特征在于，包括：箱体(1)，所述箱体(1)的一侧内壁上固定安装有过滤网(2)，箱体(1)的一侧固定安装有连接箱(5)，连接箱(5)内放置有收集框(21)，箱体(1)的一侧内壁上开设有杂物孔(13)，杂物孔(13)内固定安装有清理板(4)，且过滤网(2)与清理板(4)固定连接，箱体(1)的另一侧安装有药剂斗(3)，箱体(1)的另一侧固定安装有旋转电机(6)，旋转电机(6)的输出轴延伸至箱体(1)内并固定安装有转动杆(7)，转动杆(7)上固定安装有多个搅动杆(8)，转动杆(7)的一端延伸至箱体(1)的外侧并固定安装有第一皮带轮(9)，箱体(1)的两侧内壁上转动安装有同一个转轴(14)，转轴(14)上固定安装有毛刷辊(15)，且毛刷辊(15)与清理板(4)相适配，转轴(14)上固定套设有第一锥形齿轮(16)，连接箱(5)的顶部内壁上固定安装有稳定座(17)，稳定座(17)上开设有第二孔(18)，第二孔(18)内转动安装有旋转杆(19)，旋转杆(19)的一端固定安装有第二锥形齿轮(20)，且第二锥形齿轮(20)与对应的第一锥形齿轮(16)相啮合，旋转杆(19)的另一端固定安装有第二皮带轮(22)，且第二皮带轮(22)与第一皮带轮(9)之间传动连接有同一个皮带(10)。
2.根据权利要求1所述的一种农产品加工污水处理设备，其特征在于，所述箱体(1)的顶部固定安装有进水管，箱体(1)的另一侧固定安装有出水管，且出水管上安装有阀体。
3.根据权利要求1所述的一种农产品加工污水处理设备，其特征在于，所述连接箱(5)的底端固定安装有连接座(11)，连接座(11)上开设有第一孔(12)，且转动杆(7)与第一孔(12)转动连接。
4.根据权利要求1所述的一种农产品加工污水处理设备，其特征在于，所述旋转杆(19)上固定安装有轴承，且轴承的外圈固定安装在第二孔(18)的内壁上。
5.根据权利要求1所述的一种农产品加工污水处理设备，其特征在于，所述连接箱(5)的一侧内壁上开设有连通孔，连通孔内安装有箱门，且收集框(21)与连通孔相适配。
6.根据权利要求1所述的一种农产品加工污水处理设备，其特征在于，所述箱体(1)的另一侧固定安装有安装板，安装板上开设有螺纹槽，旋转电机(6)上安装有多个固定螺栓，且固定螺栓与螺纹槽相适配。
说明书
一种农产品加工污水处理设备
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种农产品加工污水处理设备。
背景技术
农产品加工污水水果、肉类、谷物和乳制品的加工，以及棉花基本染色、造纸、木材加工等工业排出的污水是农业污水的第三个来源，农产品加工污水在人们日常生活中最为常见，人们平常的清洗蔬菜水果都会产生农产品加工污水。
目前现有的农产品加工污水处理设备，过滤网容易堵塞，当污水与药剂混合不充分，影响污水处理的效率，存在着不便于对过滤网进行清理，且药剂与污水进行充分混合的问题，因此我们提出了一种农产品加工污水处理设备用于解决上述问题。
实用新型内容
本实用新型的目的在于提供一种农产品加工污水处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种农产品加工污水处理设备，包括：箱体，所述箱体的一侧内壁上固定安装有过滤网，箱体的一侧固定安装有连接箱，连接箱内放置有收集框，箱体的一侧内壁上开设有杂物孔，杂物孔内固定安装有清理板，且过滤网与清理板固定连接，箱体的另一侧安装有药剂斗，箱体的另一侧固定安装有旋转电机，旋转电机的输出轴延伸至箱体内并固定安装有转动杆，转动杆上固定安装有多个搅动杆，转动杆的一端延伸至箱体的外侧并固定安装有第一皮带轮，箱体的两侧内壁上转动安装有同一个转轴，转轴上固定安装有毛刷辊，且毛刷辊与清理板相适配，转轴上固定套设有第一锥形齿轮，连接箱的顶部内壁上固定安装有稳定座，稳定座上开设有第二孔，第二孔内转动安装有旋转杆，旋转杆的一端固定安装有第二锥形齿轮，且第二锥形齿轮与对应的第一锥形齿轮相啮合，旋转杆的另一端固定安装有第二皮带轮，且第二皮带轮与第一皮带轮之间传动连接有同一个皮带。
进一步的，所述箱体的顶部固定安装有进水管，箱体的另一侧固定安装有出水管，且出水管上安装有阀体。
进一步的，所述连接箱的底端固定安装有连接座，连接座上开设有第一孔，且转动杆与第一孔转动连接。
进一步的，所述旋转杆上固定安装有轴承，且轴承的外圈固定安装在第二孔的内壁上。
进一步的，所述连接箱的一侧内壁上开设有连通孔，连通孔内安装有箱门，且收集框与连通孔相适配。
进一步的，所述箱体的另一侧固定安装有安装板，安装板上开设有螺纹槽，旋转电机上安装有多个固定螺栓，且固定螺栓与螺纹槽相适配。
与现有技术相比，本实用新型的有益效果是：
当污水通过进水管进入箱体内，通过过滤网能够对污水进行过滤，由于过滤网倾斜设置，使得杂物能够滚落动清理板上，通过启动旋转电机，通过药剂斗调节药剂，旋转电机通过输出轴能够带动转动杆进行转动，转动杆能够带动搅动杆进行转动，通过搅动杆能够对污水和药剂进行搅拌，使得污水与药剂能够充分的混合，能够对污水进行全面的清理；
当转动杆的转动，转动杆能够带动第一皮带轮进行转动，第一皮带轮通过皮带能够带动第二皮带轮进行转动，第二皮带轮能够带动旋转杆进行转动，旋转杆能够通过第二锥形齿轮带动第一锥形齿轮进行转动，第一锥形齿轮通过转轴能够带动毛刷辊进行转动，毛刷辊能够把清理板上的杂物清理到连接箱内，使得杂物能够进入收集框进行收集。
