申请日2021.01.20
公开日期2021.11.19
IPC分类C02F3/00;B01D63/02
摘要
本实用新型公开了一种MBR中空膜，包括两个连接管件，位于上端的连接管件的一侧固定有密封箱，密封箱内设有转动机构，转动机构上设有第二转轮，第二转轮设置在其中一个连接管件的上端一侧，两个连接管件的相对一端的一侧共同转动套接有螺纹杆，螺纹杆的上端贯穿位于上侧的连接管件并固定连接在第二转轮的下侧中部，螺纹杆上设有升降机构，升降机构上设有圆形管，圆形管内设有膜体组件。本实用新型能够通过升降机构带动圆形管进行往复移动，再通过圆形管上的十二个喷头对MBR膜进行清洗，从而可以防止MBR膜受到污染堵塞，继而可以保证MBR膜的污水处理效果更好。
权利要求

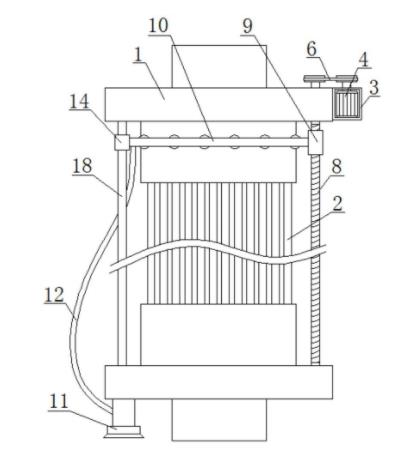

1.一种MBR中空膜，包括两个连接管件(1)，其特征在于：位于上端的连接管件(1)的一侧固定有密封箱(3)，所述密封箱(3)内设有转动机构，所述转动机构上设有第二转轮(7)，所述第二转轮(7)设置在其中一个连接管件(1)的上端一侧，两个连接管件(1)的相对一端的一侧共同转动套接有螺纹杆(8)，所述螺纹杆(8)的上端贯穿位于上侧的连接管件(1)并固定连接在第二转轮(7)的下侧中部，所述螺纹杆(8)上设有升降机构，所述升降机构上设有圆形管(10)，所述圆形管(10)内设有膜体组件(2)，所述膜体组件(2)的上下两端分别安装在两个连接管件(1)的相对一端。
2.根据权利要求1所述的一种MBR中空膜，其特征在于：所述转动机构包括固定安装在密封箱(3)内的伺服电机(4)，所述密封箱(3)的上方设有第一转轮(5)，所述伺服电机(4)的输出轴末端贯穿密封箱(3)的上侧并固定连接在第一转轮(5)的下侧中部，所述第一转轮(5)和第二转轮(7)之间通过传动带(6)摩擦转动。
3.根据权利要求1所述的一种MBR中空膜，其特征在于：所述升降机构包括螺纹套接在螺纹杆(8)上的螺纹套管(9)，所述螺纹套管(9)固定连接在圆形管(10)的一侧，所述圆形管(10)的另一侧固定有套件(14)，所述套件(14)内设有圆杆(18)，所述圆杆(18)的两端分别固定连接在两个连接管件(1)的相对一端。
4.根据权利要求1所述的一种MBR中空膜，其特征在于：位于下侧的连接管件(1)的下端左侧固定安装有抽水装置(11)，所述抽水装置(11)上安装有软管(12)，所述软管(12)的顶端贯穿设置在圆形管(10)上，所述圆形管(10)的内侧一周等间距安装有十二个喷头(13)，十二个喷头(13)共同和膜体组件(2)对应设置。
5.根据权利要求3所述的一种MBR中空膜，其特征在于：所述套件(14)的内部一周等间距固定有四个固定件(15)，四个固定件(15)内均固定有连接杆(16)，四个连接杆(16)上均转动套接有滑轮(17)，四个滑轮(17)的相对一侧分别抵触在圆杆(18)的一周。
说明书
一种MBR中空膜
技术领域
本实用新型涉及MBR膜污水净化技术领域，尤其涉及一种MBR中空膜。
背景技术
给予水处理行业大多MBR膜都是中空纤维膜，此膜用于污水方面，确实促进和行业的发展，给水处理注入了新鲜的血液。但是MBR膜长时间使用，会造成MBR膜受到污染，并且污物会留在MBR膜上，造成MBR膜堵塞，影响后续的污水处理，从而降低了MBR膜的污水处理效果，为此，我们提出了一种MBR中空膜来解决上述问题。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种MBR中空膜。
为了实现上述目的，本实用新型采用了如下技术方案：
一种MBR中空膜，包括两个连接管件，位于上端的连接管件的一侧固定有密封箱，密封箱内设有转动机构，转动机构上设有第二转轮，第二转轮设置在其中一个连接管件的上端一侧，两个连接管件的相对一端的一侧共同转动套接有螺纹杆，螺纹杆的上端贯穿位于上侧的连接管件并固定连接在第二转轮的下侧中部，螺纹杆上设有升降机构，升降机构上设有圆形管，圆形管内设有膜体组件，膜体组件的上下两端分别安装在两个连接管件的相对一端。
优选地，转动机构包括固定安装在密封箱内的伺服电机，密封箱的上方设有第一转轮，伺服电机的输出轴末端贯穿密封箱的上侧并固定连接在第一转轮的下侧中部，第一转轮和第二转轮之间通过传动带摩擦转动。
优选地，升降机构包括螺纹套接在螺纹杆上的螺纹套管，螺纹套管固定连接在圆形管的一侧，圆形管的另一侧固定有套件，套件内设有圆杆，圆杆的两端分别固定连接在两个连接管件的相对一端。
优选地，位于下侧的连接管件的下端左侧固定安装有抽水装置，抽水装置上安装有软管，软管的顶端贯穿设置在圆形管上，圆形管的内侧一周等间距安装有十二个喷头，十二个喷头共同和膜体组件对应设置。
优选地，套件的内部一周等间距固定有四个固定件，四个固定件内均固定有连接杆，四个连接杆上均转动套接有滑轮，四个滑轮的相对一侧分别抵触在圆杆的一周。
与现有技术相比，本实用新型的有益效果是：
1、通过转动机构和升降机构等部件的有效配合，转动机构能够给升降机构提供有效的动力，使升降机构带动圆形管进行升降，而圆形管在升降时可以通过十二个喷头对MBR膜进行清洗，从而可以防止MBR膜受到污染堵塞，继而可以保证MBR膜的污水处理效果更好；
2、通过圆杆、套件、固定件、连接杆和滑轮等部件的有效配合，当圆形管在升降时，能够通过套件限制圆形管的转动，使圆形管更加平稳的升降，同时可以通过滑轮在圆杆上的滑动，可以使套件更加润滑的在圆杆上移动，从而可以在限制圆形管转动的同时，使圆形管的升降不受到影响；
综上所述，本实用新型能够通过升降机构带动圆形管进行往复移动，再通过圆形管上的十二个喷头对MBR膜进行清洗，从而可以防止MBR膜受到污染堵塞，继而可以保证MBR膜的污水处理效果更好。
