申请日2021.01.26
公开日期2021.11.19
IPC分类C02F9/04
摘要
本实用新型公开了一种丝印网版废水处理装置，包括污水处理箱体，所述污水处理箱体的上表面靠近一侧表面位置固定安装有丝印网版冲刷槽，所述丝印网版冲刷槽的下表面固定安装有网格挡板，所述丝印网版冲刷槽的上表面固定安装有水花挡板，所述污水处理箱体的下表面靠近四角位置均分别固定安装有升降万向轮体。本实用新型所述的一种丝印网版废水处理装置，能够将冲刷丝印网版的废水处理再排放，装置上设置有冲刷槽，可以不经过其他途径，直接由冲刷水到污水处理装置，减少了污水传播途径的污染，装置能够通过万向轮自由移动，提高了便利性，还能够调节整个装置的水平度，提高了内部滤网的使用效率。
权利要求

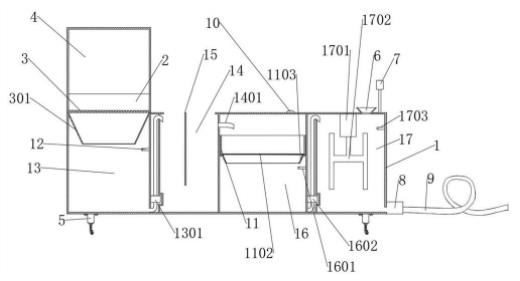

1.一种丝印网版废水处理装置，其特征在于：包括污水处理箱体(1)，所述污水处理箱体(1)的上表面靠近一侧表面位置固定安装有丝印网版冲刷槽(2)，所述丝印网版冲刷槽(2)的下表面固定安装有网格挡板(3)，所述丝印网版冲刷槽(2)的上表面固定安装有水花挡板(4)，所述污水处理箱体(1)的下表面靠近四角位置均分别固定安装有升降万向轮体(5)，所述污水处理箱体(1)的上表面靠近另一侧表面位置开设有化学反应料加注口(6)，所述污水处理箱体(1)的上表面靠近另一侧表面位置固定安装有提示灯(7)，所述污水处理箱体(1)的另一侧表面靠近下表面位置固定安装有排水口电磁阀(8)，所述排水口电磁阀(8)的一侧表面位置固定安装有排水软管(9)，所述污水处理箱体(1)的上表面中间位置固定安装有水平泡(10)，所述污水处理箱体(1)的前表面中间位置嵌设安装有过滤抽屉体(11)，所述污水处理箱体(1)的内表面靠近一侧表面位置开设有污水容纳箱(13)，所述污水容纳箱(13)的内表面靠近一侧表面位置固定安装有污水水位传感器(12)，所述污水容纳箱(13)的一侧表面位置开设有沉淀箱(14)，所述沉淀箱(14)的内部固定安装有防荡板(15)，所述沉淀箱(14)的一侧表面位置开设有过滤箱(16)，所述过滤箱(16)的一侧表面位置开设有中和反应箱(17)。
2.根据权利要求1所述的一种丝印网版废水处理装置，其特征在于：所述污水处理箱体(1)的上表面开设有沉淀箱清理口(101)，所述污水处理箱体(1)的前表面固定安装有处理启动按钮(102)，所述网格挡板(3)的下表面固定安装有水流挡圈(301)。
3.根据权利要求1所述的一种丝印网版废水处理装置，其特征在于：所述升降万向轮体(5)的下表面开设有升降螺纹孔(501)，所述升降螺纹孔(501)的内表面螺旋安装有升降螺纹柱(502)，所述升降螺纹柱(502)的下表面固定安装有升降调节卡块(503)，所述升降调节卡块(503)的下表面活动安装有万向轮(504)。
4.根据权利要求1所述的一种丝印网版废水处理装置，其特征在于：所述过滤抽屉体(11)的前表面固定安装有过滤抽屉拉手(1101)，所述过滤抽屉体(11)的下表面固定安装有过滤层(1102)，所述过滤层(1102)的下表面固定安装有过滤水流挡圈(1103)。
5.根据权利要求1所述的一种丝印网版废水处理装置，其特征在于：所述污水容纳箱(13)一侧表面位置固定安装有污水抽水泵(1301)，所述沉淀箱(14)的一侧表面位置固定安装有自溢排水口(1401)，所述过滤箱(16)的内表面一侧位置固定安装有过滤水水位传感器(1601)，所述过滤箱(16)的一侧表面位置固定安装有过滤水抽水泵(1602)。
6.根据权利要求1所述的一种丝印网版废水处理装置，其特征在于：所述中和反应箱(17)内部上表面位置固定安装有搅拌电机(1701)，所述搅拌电机(1701)的下表面固定安装有搅拌架(1702)，所述中和反应箱(17)的内部一侧表面位置固定安装有反应箱水位传感器(1703)。
说明书
一种丝印网版废水处理装置
技术领域
本实用新型涉及废水处理领域，特别涉及一种丝印网版废水处理装置。
背景技术
丝印时当今常用的一种印刷技术，丝印当中丝印网版的制作过程需要用到水流冲击丝印网版，因此会产生大量夹杂着化学杂质的废水；现有的废水处理装置在使用时存在一定的弊端，使用时从冲刷废水到废水处理装置有一定的传播过程，其传播过程中也会产生污染，废水处理效率不够高，移动不便，为此，我们提出一种丝印网版废水处理装置。
实用新型内容
本实用新型的主要目的在于提供一种丝印网版废水处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种丝印网版废水处理装置，包括污水处理箱体，所述污水处理箱体的上表面靠近一侧表面位置固定安装有丝印网版冲刷槽，所述丝印网版冲刷槽的下表面固定安装有网格挡板，所述丝印网版冲刷槽的上表面固定安装有水花挡板，所述污水处理箱体的下表面靠近四角位置均分别固定安装有升降万向轮体，所述污水处理箱体的上表面靠近另一侧表面位置开设有化学反应料加注口，所述污水处理箱体的上表面靠近另一侧表面位置固定安装有提示灯，所述污水处理箱体的另一侧表面靠近下表面位置固定安装有排水口电磁阀，所述排水口电磁阀的一侧表面位置固定安装有排水软管，所述污水处理箱体的上表面中间位置固定安装有水平泡，所述污水处理箱体的前表面中间位置嵌设安装有过滤抽屉体，所述污水处理箱体的内表面靠近一侧表面位置开设有污水容纳箱，所述污水容纳箱的内表面靠近一侧表面位置固定安装有污水水位传感器，所述污水容纳箱的一侧表面位置开设有沉淀箱，所述沉淀箱的内部固定安装有防荡板，所述沉淀箱的一侧表面位置开设有过滤箱，所述过滤箱的一侧表面位置开设有中和反应箱。
优选的，所述污水处理箱体的上表面开设有沉淀箱清理口，所述污水处理箱体的前表面固定安装有处理启动按钮，所述网格挡板的下表面固定安装有水流挡圈。
优选的，所述升降万向轮体的下表面开设有升降螺纹孔，所述升降螺纹孔的内表面螺旋安装有升降螺纹柱，所述升降螺纹柱的下表面固定安装有升降调节卡块，所述升降调节卡块的下表面活动安装有万向轮。
优选的，所述过滤抽屉体的前表面固定安装有过滤抽屉拉手，所述过滤抽屉体的下表面固定安装有过滤层，所述过滤层的下表面固定安装有过滤水流挡圈。
优选的，所述污水容纳箱一侧表面位置固定安装有污水抽水泵，所述沉淀箱的一侧表面位置固定安装有自溢排水口，所述过滤箱的内表面一侧位置固定安装有过滤水水位传感器，所述过滤箱的一侧表面位置固定安装有过滤水抽水泵。
优选的，所述中和反应箱内部上表面位置固定安装有搅拌电机，所述搅拌电机的下表面固定安装有搅拌架，所述中和反应箱的内部一侧表面位置固定安装有反应箱水位传感器。
与现有技术相比，本实用新型具有如下有益效果：
本实用新型中，通过丝印网版冲刷槽，丝印网版冲刷槽可以进行丝印网版冲刷作业，可以减少废水流通途径，减少污染，通过设置的水平泡和升降万向轮体，不仅增加了装置的移动便利性，还可以通过升降万向轮体调节装置水平度，通过装置上表面设置的水平泡观察水平度进行微调，提高了装置滤网的利用率，提高了设备效率。
