申请日2021.07.23
公开日期2021.12.14
IPC分类B02C13/18;E03F1/00;E03F3/02
摘要
本实用新型公开了一种畜牧饲养污水处理导流装置，涉及畜牧饲养领域，包括导流总管道、通水圆盘、电机支架和混合圆盘，所述导流总管道的一端设有连接端头，所述连接端头的另一侧焊接有插接盘体，所述插接盘体的另一侧焊接有固定套盘，所述固定套盘的另一侧插接有固定横条管，所述固定横条管的另一侧固定连接有搅拌箱体，所述搅拌箱体的一侧固定连接有插接端头，本实用新型通过导流总管道流出，能够通过驱动电机来带动搅动，将整体的杂草和其他的堵塞物质进行打散，能够更好的便于整体的水体流动，在进行使用时，能够更好的实现畜牧饲养污水处理的导流，使得整体的效果大大的增强，同时能够避免堵塞的情况发生，使得操作更加容易。
权利要求

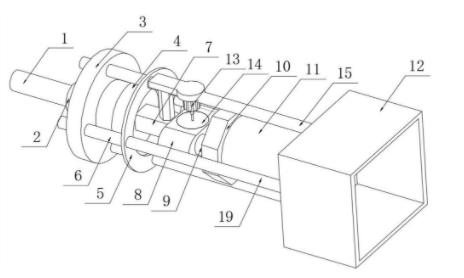

1.一种畜牧饲养污水处理导流装置，包括导流总管道(1)、通水圆盘(5)、电机支架(16)和混合圆盘(10)，其特征在于，所述导流总管道(1)的一端设有连接端头(2)，所述连接端头(2)的另一侧焊接有插接盘体(3)，所述插接盘体(3)的另一侧焊接有固定套盘(4)，所述固定套盘(4)的另一侧插接有固定横条管(7)，所述固定横条管(7)的另一侧固定连接有搅拌箱体(8)，所述搅拌箱体(8)的一侧固定连接有插接端头(9)，所述插接端头(9)的另一端插接有混合圆盘(10)，所述混合圆盘(10)的另一侧插接有通接管道(11)，所述通接管道(11)的另一端插接有污水进口箱(12)，所述电机支架(16)的底面焊接有驱动电机(13)，所述驱动电机(13)的底面设有转动轴(17)，所述转动轴(17)的底端固定连接有搅拌叶片(18)。
2.根据权利要求1所述的一种畜牧饲养污水处理导流装置，其特征在于，所述插接盘体(3)的外壁插接有导流分管道(6)，且导流分管道(6)设置有若干根，导流分管道(6)的另一端插接有通水圆盘(5)。
3.根据权利要求2所述的一种畜牧饲养污水处理导流装置，其特征在于，所述通水圆盘(5)远离导流分管道(6)的一侧插接有分流管道A(15)和分流管道B(19)，分流管道A(15)的外壁套接有电机支架(16)。
4.根据权利要求3所述的一种畜牧饲养污水处理导流装置，其特征在于，所述分流管道A(15)和分流管道B(19)另一端与污水进口箱(12)插接，固定横条管(7)、搅拌箱体(8)、插接端头(9)、混合圆盘(10)和通接管道(11)均位于分流管道A(15)和分流管道B(19)之间。
5.根据权利要求1所述的一种畜牧饲养污水处理导流装置，其特征在于，所述转动轴(17)与污水进口箱(12)的连接处设有密封盘(14)，搅拌叶片(18)位于搅拌箱体(8)内，且驱动电机(13)位于搅拌箱体(8)的垂直正上方。
6.根据权利要求1所述的一种畜牧饲养污水处理导流装置，其特征在于，所述插接盘体(3)与通水圆盘(5)之间平行设置，且插接盘体(3)和通水圆盘(5)与导流分管道(6)、分流管道A(15)和分流管道B(19)之间垂直设置。
说明书
一种畜牧饲养污水处理导流装置
技术领域
本实用新型涉及畜牧饲养领域，具体是一种畜牧饲养污水处理导流装置。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。按污水来源分类，污水处理一般分为生产污水处理和生活污水处理。生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：漂浮和悬浮的大小固体颗粒；胶状和凝胶状扩散物；纯溶液。按水污的质性来分，水的污染有两类：一类是自然污染；另一类是人为污染，当前对水体危害较大的是人为污染。水污染可根据污染杂质的不同而主要分为化学性污染、物理性污染和生物性污染三大类。污染物主要有：未经处理而排放的工业废水；未经处理而排放的生活污水；大量使用化肥、农药、除草剂的农田污水；堆放在河边的工业废弃物和生活垃圾；水土流失；矿山污水。
传统的畜牧饲料污水在进行处理时，由于整体污水的组成比较复杂，一般除了污水外还有其他的一些大颗粒物质以及其他的杂物，在进行整个的污水处理时，整个导流装置容易造成堵塞，一旦发生堵塞整个污水的处理相对较为麻烦，同时在进行污水处理时，整个操作人员的工作环境将会更差，无法更好的起到污水处理的作用，在进行污水处理时，整个导流装置的功能比较单一，无法进行多方位的导流效果。
因此，本领域技术人员提供了一种畜牧饲养污水处理导流装置，以解决上述背景技术中提出的问题。
实用新型内容
本实用新型的目的在于提供一种畜牧饲养污水处理导流装置，以解决上述背景技术中提出的传统的畜牧饲料污水在进行处理时，由于整体污水的组成比较复杂，一般除了污水外还有其他的一些大颗粒物质以及其他的杂物，在进行整个的污水处理时，整个导流装置容易造成堵塞，一旦发生堵塞整个污水的处理相对较为麻烦，同时在进行污水处理时，整个操作人员的工作环境将会更差，无法更好的起到污水处理的作用，在进行污水处理时，整个导流装置的功能比较单一，无法进行多方位的导流效果的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种畜牧饲养污水处理导流装置，包括导流总管道、通水圆盘、电机支架和混合圆盘，所述导流总管道的一端设有连接端头，所述连接端头的另一侧焊接有插接盘体，所述插接盘体的另一侧焊接有固定套盘，所述固定套盘的另一侧插接有固定横条管，所述固定横条管的另一侧固定连接有搅拌箱体，所述搅拌箱体的一侧固定连接有插接端头，所述插接端头的另一端插接有混合圆盘，所述混合圆盘的另一侧插接有通接管道，所述通接管道的另一端插接有污水进口箱，所述电机支架的底面焊接有驱动电机，所述驱动电机的底面设有转动轴，所述转动轴的底端固定连接有搅拌叶片。
作为本实用新型的一种优选实施方式：所述插接盘体的外壁插接有导流分管道，且导流分管道设置有若干根，导流分管道的另一端插接有通水圆盘。
作为本实用新型的一种优选实施方式：所述通水圆盘远离导流分管道的一侧插接有分流管道A和分流管道B，分流管道A的外壁套接有电机支架。
作为本实用新型的一种优选实施方式：所述分流管道A和分流管道B另一端与污水进口箱插接，固定横条管、搅拌箱体、插接端头、混合圆盘和通接管道均位于分流管道A和分流管道B之间。
作为本实用新型的一种优选实施方式：所述转动轴与污水进口箱的连接处设有密封盘，搅拌叶片位于搅拌箱体内，且驱动电机位于搅拌箱体的垂直正上方。
作为本实用新型的一种优选实施方式：所述插接盘体与通水圆盘之间平行设置，且插接盘体和通水圆盘与导流分管道、分流管道A和分流管道B之间垂直设置。
与现有技术相比，本实用新型的有益效果是：
本实用新型一种畜牧饲养污水处理导流装置,在进行使用时，能够改变传统的畜牧饲养污水处理导流装置单一的特点，可以将整个污水进行分类处理，简单的污水能够通过导流分管道流出，一些小颗粒的物质也能够通过导流分管道流出，当一些杂草以及一些大颗粒物质需要使用时，通过导流总管道流出，能够通过驱动电机来带动搅动，将整体的杂草和其他的堵塞物质进行打散，能够更好的便于整体的水体流动，在进行使用时，能够更好的实现畜牧饲养污水处理的导流，使得整体的效果大大的增强，同时能够避免堵塞的情况发生，使得操作更加容易。
（发明人：段岩丽; 蔡薇; 阮秋华）
