公布日：2022.02.08
申请日：2021.10.22
分类号：C02F9/14(2006.01)I;C02F3/30(2006.01)N;C02F3/12(2006.01)N;C02F1/58(2006.01)N;C02F1/32(2006.01)N;C02F1/00(2006.01)N;
C02F7/00(2006.01)N;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本发明公开了一种低碳氮比污水处理系统，包括调节池、提升泵、一体化反应器、污泥池、气包和风机，所述调节池通过提升泵和主进水管与一体化反应器连接；所述一体化反应器包括依次串联连通的缺氧池、厌氧池、好氧池、沉淀池和反硝化滤池，好氧池通过硝化液回流管返回至缺氧池，沉淀池通过污泥回流管返回至缺氧池；所述沉淀池底部连接至污泥池，污泥池通过上清液回流管返回至缺氧池。本发明的低碳氮比污水处理系统，具有脱氮除磷效果好、适合低碳氮比污水处理、无需外加碳源的优点。
权利要求书
1.一种低碳氮比污水处理系统，其特征在于：包括调节池、提升泵、一体化反应器、污泥池、气包和风机，所述调节池通过提升泵和主进水管与一体化反应器连接；所述一体化反应器包括依次串联连通的缺氧池、厌氧池、好氧池、沉淀池和反硝化滤池，好氧池通过硝化液回流管返回至缺氧池，沉淀池通过污泥回流管返回至缺氧池；所述沉淀池底部连接至污泥池，污泥池通过上清液回流管返回至缺氧池。
2.根据权利要求1所述的低碳氮比污水处理系统，其特征在于：所述提升泵为一备一用，位于调节池底部，自带耦合装置，且调节池入口处设置格栅；所述主进水管连接有第一进水管和第二进水管，第一进水管与缺氧池连接；第二进水管与厌氧池连接，缺氧池和厌氧池进水的体积比为50％～70％：50％～30％。
3.根据权利要求1所述的低碳氮比污水处理系统，其特征在于：所述缺氧池和厌氧池之间通过第一导流板隔开，其底部联通，废水从缺氧池进入厌氧池，缺氧池底部设有穿孔曝气管，穿孔曝气管通过第三曝气支管与气包相连，缺氧池溶解氧浓度为0.2～0.5mg/L，厌氧池溶解氧浓度小于0.2mg/L。
4.根据权利要求1所述的低碳氮比污水处理系统，其特征在于：所述厌氧池出水通过溢流进入好氧池，好氧池中间设有第二导流板，且投加有MBBR填料，MBBR填料的填充率为20％～50％，尺寸为10～30mm，材质为聚氨酯或PE，好氧池底部还设置曝气装置，曝气装置通过第二曝气支管与气包相连。
5.根据权利要求4所述的低碳氮比污水处理系统，其特征在于：所述好氧池出水口和硝化液回流管进水端处设置拦截网，用于拦截好氧池MBBR填料，拦截网上设有小孔，小孔尺寸小于MBBR填料尺寸，为5~20mm。
6.根据权利要求1所述的低碳氮比污水处理系统，其特征在于：所述好氧池出水通过过流管进入沉淀池，过流管为T型结构，位于沉淀池中间位置，为中间进水四周出水方式；所述沉淀池底部设有泥斗，泥斗为锥形结构，泥斗斜面与水平面夹角为45～60°，泥斗底部设有排泥口，排泥口连接至污泥池。7.根据权利要求1所述的低碳氮比污水处理系统，其特征在于：所述沉淀池上端设有三角溢流槽，沉淀池出水通过溢流槽经过流管进入反硝化滤池底部，反硝化滤池内从上到下依次设有滤料和滤砖，滤料为陶粒、活性炭、无烟煤、沸石、火山岩中的一种或多种；反硝化滤池采用上流式，从底部配水管配水后依次经滤砖、滤料过滤后从上部排出。
8.根据权利要求1所述的低碳氮比污水处理系统，其特征在于：所述反硝化滤池采用重力进行反洗，反洗进水从清水箱进入反硝化滤池上部，清水箱的液位高于反硝化滤池；所述反硝化滤池反洗后的出水直接从反硝化滤池底部排出，经反洗水回流管返回至调节池。
9.根据权利要求1所述的低碳氮比污水处理系统，其特征在于：所述硝化液回流管通过第二气提管、第四曝气支管与气包相连；污泥回流管通过第一气提管、第四曝气支管与气包相连；上清液回流管通过第一曝气支管与气包相连，硝化液回流、污泥回流和上清液回流均采用气提回流方式。
10.根据权利要求1所述的低碳氮比污水处理系统，其特征在于：所述反硝化滤池的废水出口连接有紫外线消毒器；所述好氧池的出水端通过加药泵连接有化学除磷加药罐。
发明内容
本发明的目的在于解决进水水质碳源不足情况下氮磷处理效果不佳的问题，提供一种低碳氮比污水处理系统，具有脱氮除磷效果好、适合低碳氮比污水处理、无需外加碳源的优点。
为了实现上述技术目的，本发明采用如下技术方案：

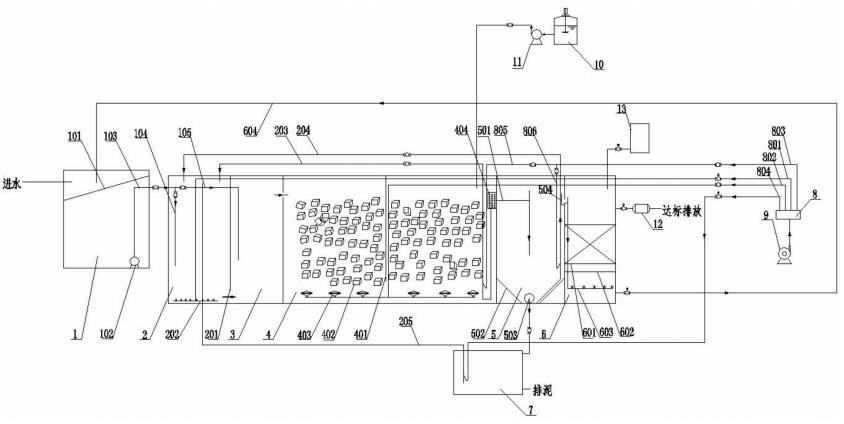

一种低碳氮比污水处理系统，包括调节池、提升泵、一体化反应器、污泥池、气包和风机，所述调节池通过提升泵和主进水管与一体化反应器连接；所述一体化反应器包括依次串联连通的缺氧池、厌氧池、好氧池、沉淀池和反硝化滤池，好氧池通过硝化液回流管返回至缺氧池，沉淀池通过污泥回流管返回至缺氧池；所述沉淀池底部连接至污泥池，污泥池通过上清液回流管返回至缺氧池。
进一步地，所述提升泵为一备一用，位于调节池底部，自带耦合装置，且调节池入口处设置格栅，用于去除杂物、悬浮物、漂浮物等物质，定期清理。
进一步地，所述主进水管连接有第一进水管和第二进水管，第一进水管与缺氧池连接；第二进水管与厌氧池连接。本发明中，一体化反应器采用两点进水，分别从缺氧池和厌氧池进水，进水体积比为50％～70％：50％～30％。
进一步地，所述缺氧池和厌氧池之间通过第一导流板隔开，其底部联通，废水从缺氧池进入厌氧池，缺氧池底部设有穿孔曝气管，穿孔曝气管通过第三曝气支管与气包相连，用于搅拌曝气，缺氧池溶解氧浓度为0.2～0.5mg/L，厌氧池溶解氧浓度小于0.2mg/L。
进一步地，所述厌氧池出水通过溢流进入好氧池，好氧池中间设有第二导流板，且投加有MBBR填料，MBBR填料的填充率为20％～50％，尺寸为10～30mm，材质为聚氨酯、PE等，用于增加好氧池生物量，提高去除效果，好氧池底部还设置曝气装置，曝气装置通过第二曝气支管与气包相连。
进一步地，所述好氧池出水口和硝化液回流管进水端处设置拦截网，用于拦截好氧池MBBR填料，防止填料逃逸进入沉淀池和回流至缺氧池，拦截网为矩形、圆形等结构，拦截网上设有小孔，小孔尺寸小于MBBR填料尺寸，为5~20mm。
进一步地，所述好氧池出水通过过流管进入沉淀池，过流管为T型结构，位于沉淀池中间位置，为中间进水四周出水方式。
进一步地，所述沉淀池底部设有泥斗，泥斗为锥形结构，泥斗斜面与水平面夹角为45～60°，泥斗底部设有排泥口，用于定时排泥，排泥口连接至污泥池，采用重力或气提排泥。
进一步地，所述沉淀池上端设有三角溢流槽，沉淀池出水通过溢流槽经过流管进入反硝化滤池底部，反硝化滤池内从上到下依次设有滤料和滤砖，滤料为陶粒、活性炭、无烟煤、沸石、火山岩中的一种或多种；反硝化滤池采用上流式，从底部配水管配水后依次经滤砖、滤料过滤后从上部排出。
进一步地，所述反硝化滤池采用重力进行反洗，反洗进水从清水箱进入反硝化滤池上部，清水箱的液位高于反硝化滤池，利用液位差进行反洗，无需额外反冲洗的设备及管道布置。
进一步地，所述反硝化滤池反洗后的出水直接从反硝化滤池底部排出，经反洗水回流管返回至调节池。
进一步地，所述硝化液回流管通过第二气提管、第四曝气支管与气包相连；污泥回流管通过第一气提管、第四曝气支管与气包相连；上清液回流管通过第一曝气支管与气包相连，硝化液回流、污泥回流和上清液回流均采用气提回流方式。
进一步地，所述反硝化滤池的废水出口连接有紫外线消毒器，出水进入紫外线消毒器消毒后达标排放，所述紫外线消毒器优选为过流式紫外线消毒器。
进一步的，所述好氧池的出水端、沉淀池的进水端和回流污泥管中的任意一处通过加药泵连接有化学除磷加药罐。
本发明的有益结果：
本发明将倒置A2O、MBBR填料、沉淀和反硝化滤池集成为一体，严格控制处理废水的进出顺序，同时采用污泥池上清液补充碳源，实现污水资源化。本发明采用倒置A2O工艺两点进水，前置缺氧段，优先获得碳源，提高脱氮效果，并通过好氧段投加MBBR填料和调节曝气溶解氧浓度，使得MBBR填料表面生长的生物膜产生氧气浓度梯度，促使同步硝化反硝化的发生，提高氨氮和总氮去除效果；后端利用后置反硝化滤池进一步去除总氮，系统设置内回流和外回流，提供脱氮除磷效率。倒置A2O工艺利用其饥饿效应和群体效应强化除磷效果，并且通过配置化学除磷确保达标，沉淀和反硝化滤池双重过滤确保悬浮物达标排放。该发明具有脱氮除磷效果好、适合低碳氮比污水处理、无需外加碳源等优点。
（发明人：邱敬贤;曾木平;孙慧智;何曦;周益辉;王胜）
