公布日：2022.01.04
申请日：2021.10.31
分类号：C02F9/04(2006.01)I;C02F101/20(2006.01)N;C02F103/10(2006.01)N
摘要
本发明专利涉及油田污水处理技术领域，具体涉及到一种含铁污水净化处理工艺。一种含铁污水净化处理工艺，污水经初步过滤悬浮物后加入试剂，通过管道混合器混合充分反应，在聚结斜板沉降罐中除去聚集氧化的铁离子，除去铁离子的污水进入中间沉降罐再次过滤沉淀，之后水流经提升泵排入多介质过滤料罐，最后通过注水罐注入油田管线中。本发明提供一种工艺简单、处理效果好的油田含铁污水净化处理系统，净化处理油田开发中产生的含铁污水，可以使油田含铁污水处理后，水质达到A2级以上标准，满足低渗透地层的注水要求，适合日处理水量不大于3000m3的中小型处理水站。
权利要求书

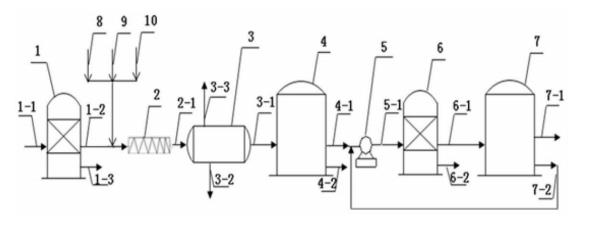

1.一种含铁污水净化处理工艺，污水经初步过滤悬浮物后加入试剂，其特征在于，通过管道混合器(2)混合充分反应，在聚结斜板沉降罐(3)中除去聚集氧化的铁离子，除去铁离子的污水进入中间沉降罐(4)再次过滤沉淀，之后水流经提升泵(5)排入多介质过滤料罐(6)，最后通过注水罐(7)注入油田管线中；试剂为双氧水、絮凝剂、助凝剂、PH调节剂。
2.根据权利要求1所述一种含铁污水净化处理工艺，其特征在于，污水在双滤料过滤罐(1)中进行初步过滤悬浮物，双滤料过滤罐(1)内设置无烟煤和石英砂构成滤层。
3.根据权利要求2所述一种含铁污水净化处理工艺，其特征在于，双滤料过滤罐(1)和管道混合器(2)之间设置多个加药口。
4.根据权利要求1所述一种含铁污水净化处理工艺，其特征在于，聚结斜板沉降罐(3)采用卧式结构，聚结斜板沉降罐(3)内设置整流组件。
5.根据权利要求1所述一种含铁污水净化处理工艺，其特征在于，中间沉降罐(4)包括罐体，罐体底部设置第四排污口(4~2)，第四排污口(4~2)的管路上设置排污阀(4~4)，罐体内固定设置固定板(4~11)，固定板(4~11)下表面固定设置第一电机(4~5)，第一电机(4~5)的第一旋转轴(4~6)上固定设置旋流叶片(4~8)，固定板(4~11)上表面固定设置第二电机(4~7)，第二电机(4~7)的第二旋转轴(4~10)上固定设置第二过滤板(4~13)和第三过滤网(4~14)，第二过滤板(4~13)水平设置，罐体内倾斜固定设置第一过滤网(4~12)，第一过滤网(4~12)位于第二过滤板(4~13)的上方，罐体上设置有第四出口(4~1)并位于第一过滤网(4~12)的上方，罐体上设置有第四进口(4~3)并位于第三过滤网(4~14)的下方。
6.根据权利要求5所述一种含铁污水净化处理工艺，其特征在于，第一过滤网(4~12)、第三过滤网(4~14)与水平面的夹角为0.5～3°。
7.根据权利要求5所述一种含铁污水净化处理工艺，其特征在于，第三过滤网(4~14)、第二过滤板(4~13)、第一过滤网(4~12)上网体(9)的网眼依次变小。
8.根据权利要求1所述一种含铁污水净化处理工艺，其特征在于，多介质过滤罐(6)采用多层滤料正向过滤，过滤材质包括核桃壳、稀土瓷砂和磁铁矿，过滤材质自上而下的密度级差为2。
9.根据权利要求1所述一种含铁污水净化处理工艺，其特征在于，注水罐(7)还设置有回水口(7~2)连接提升泵(5)的进口。
发明内容
本发明的目的是提供一种工艺简单、处理效果好的油田含铁污水净化处理系统，利用聚结斜板沉降设备和多介质过滤技术，净化处理油田开发中产生的含铁污水，可以使油田含铁污水处理后，水质达到A2级以上标准，满足低渗透地层的注水要求，适合处理低含铁、日处理水量不大于3000m3的中小型处理水站。
本发明提供的技术方案是：
一种含铁污水净化处理工艺，污水经初步过滤悬浮物后加入试剂，通过管道混合器混合充分反应，在聚结斜板沉降罐中除去聚集氧化的铁离子，除去铁离子的污水进入中间沉降罐再次过滤沉淀，之后水流经提升泵排入多介质过滤料罐，最后通过注水罐注入油田管线中；
试剂为双氧水、絮凝剂、助凝剂、PH调节剂。
具体的，污水在双滤料过滤罐中进行初步过滤悬浮物，双滤料过滤罐内设置无烟煤和石英砂构成滤层。
具体的，双滤料过滤罐和管道混合器之间设置多个加药口。
具体的，聚结斜板沉降罐采用卧式结构，聚结斜板沉降罐内设置整流组件。
具体的，中间沉降罐包括罐体，罐体底部设置第四排污口，第四排污口的管路上设置排污阀，罐体内固定设置固定板，固定板下表面固定设置第一电机，第一电机的第一旋转轴上固定设置旋流叶片，固定板上表面固定设置第二电机，第二电机的第二旋转轴上固定设置第二过滤板和第三过滤网，第二过滤板水平设置，罐体内倾斜固定设置第一过滤网，第一过滤网位于第二过滤板的上方，罐体上设置有第四出口并位于第一过滤网的上方，罐体上设置有第四进口并位于第三过滤网的下方。
优选的，第一过滤网、第三过滤网与水平面的夹角为0.5～3°。
优选的，第三过滤网、第二过滤板、第一过滤网上网体的网眼依次变小。
优选的，多介质过滤罐采用多层滤料正向过滤，过滤材质包括核桃壳、稀土瓷砂和磁铁矿，过滤材质自上而下的密度级差为2。
优选的，注水罐还设置有回水口连接提升泵的进口。
本发明具有以下技术效果：
1、本发明一种含铁污水净化处理工艺，提供一种工艺简单、处理效果好的油田含铁污水净化处理系统，净化处理油田开发中产生的含铁污水，可以使油田含铁污水处理后，水质达到A2级以上标准，满足低渗透地层的注水要求，适合日处理水量不大于3000m3的中小型处理水站。
2、本发明利用聚结斜板沉降罐特殊结构和多介质过滤罐滤料密度级差技术，能够充分过滤小粒径悬浮物颗粒，满足低渗透地层的注水要求。
3、本发明可以实验调节氧化剂、絮凝剂、PH值调节剂用量，能够完全净化处理含铁污水，适合低含铁污水(小于5mg/L)净化处理需要。
4、本发明含铁污水经加药、两次沉降、两次过滤处理后的水质不含铁，水质达到A2级以上标准，实现了含铁污水的净化处理，有效解决了现有技术存在的问题。
5、本发明工艺设备可以全部橇装化设计，具有工艺简化、安装方便，操作、控制稳定可靠、各部分功能分明、有效利用率高和自动化程度高等特点。
（发明人：邢富林;王利畏;崔小辉;傅谋昊;黄慧）
