公布日：2022.03.01
申请日：2021.11.30
分类号：C02F1/52(2006.01)I
摘要
本发明涉及污水处理的技术领域，特别是涉及一种高效沉淀污水处理装置，包括混合桶、第一导水管和收集仓，所述混合桶底部为锥形，所述收集仓位于所述混合桶的下方，所述收集仓通过所述第一导水管与所述混合桶连通，所述收集仓内设置有离心机构，所述收集仓外壁上侧连通设置有多个第二导水管，所述第二导水管的顶部与所述混合桶中部连通，所述混合桶内壁顶部安装有集水桶；通过采用惯性分离杂质的方式，可方便加速杂质与污水分离速度，提高分离效率，同时通过采用循环分流混合的方式，可方便使絮凝剂对污水中的杂质进行全面沉降处理，提高污水处理效果。
权利要求书

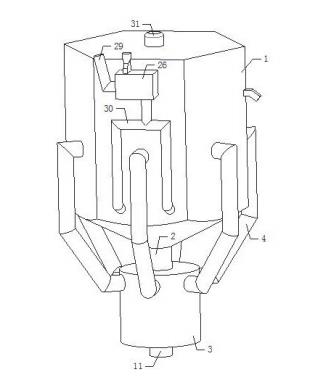

1.一种高效沉淀污水处理装置，其特征在于，包括混合桶（1）、第一导水管（2）和收集仓（3），所述混合桶（1）底部为锥形，所述收集仓（3）位于所述混合桶（1）的下方，所述收集仓（3）通过所述第一导水管（2）与所述混合桶（1）连通，所述收集仓（3）内设置有离心机构，所述收集仓（3）外壁上侧连通设置有多个第二导水管（4），所述第二导水管（4）的顶部与所述混合桶（1）中部连通，所述混合桶（1）内壁顶部安装有集水桶（5），所述集水桶（5）外壁中部开设有滤孔，所述集水桶（5）底部连通安装有溢流管（6），所述溢流管（6）的输出端穿过所述混合桶（1）；所述离心机构包括转动安装在所述收集仓（3）内壁顶部的转动环（7），所述转动环（7）底部安装有多个弧形离心板（8），所述弧形离心板（8）偏离所述第一导水管（2）；所述混合桶（1）外壁上安装有预混机构，所述预混机构与所述混合桶（1）连通。
2.根据权利要求1所述的一种高效沉淀污水处理装置，其特征在于，所述收集仓（3）内滑动设置有集污斗（9），所述集污斗（9）底部安装有多个弹性支撑机构，多个弹性支撑机构之间设置有第一导污管（10），所述第一导污管（10）连通安装在所述集污斗（9）的底部中间位置，所述第一导污管（10）的外侧滑动套装有第二导污管（11），所述第二导污管（11）的底部穿过所述收集仓（3）底部；所述第一导污管（10）内竖向设置有立柱（12），所述立柱（12）底部安装有多个固定杆（13），所述固定杆（13）的外端固定在所述第二导污管（11）内壁上，所述立柱（12）顶部位于所述第一导污管（10）内，所述立柱（12）顶部安装有封柱（14），所述封柱（14）顶部伸出至所述第一导污管（10）的外侧，所述封柱（14）的顶部设置为锥形，所述封柱（14）的外壁对所述第一导污管（10）内部进行封堵；所述立柱（12）的外壁上安装有多个第一板簧（15），所述第一板簧（15）的外端转动安装有转动柱（16），所述转动柱（16）与所述第一导污管（10）底部接触。
3.根据权利要求2所述的一种高效沉淀污水处理装置，其特征在于，所述弹性支撑机构包括滑套（17），所述滑套（17）安装在所述收集仓（3）内侧壁上，所述滑套（17）内滑动设置有滑杆（18），所述滑杆（18）顶部固定在所述集污斗（9）底部，所述滑杆（18）底部安装有限位板（19），所述限位板（19）上安装有第二板簧（20），所述第二板簧（20）的外端安装在所述滑套（17）的外壁上。
4.根据权利要求3所述的一种高效沉淀污水处理装置，其特征在于，所述第二导水管（4）输出端设置有二级扩散机构；所述二级扩散机构包括扩散桶（21），所述扩散桶（21）朝向所述第二导水管（4）的侧壁为锥形，所述扩散桶（21）转动安装在所述第二导水管（4）输出端上，并且所述扩散桶（21）与所述第二导水管（4）连通，所述扩散桶（21）锥形侧壁上开设有多个斜孔，所述扩散桶（21）的外侧套设有球面斗（22），所述球面斗（22）开口朝向所述混合桶（1）内部，所述球面斗（22）转动安装在所述混合桶（1）内侧壁上，所述球面斗（22）的内部倾斜安装有多个导流板（23），所述导流板（23）倾斜方向与所述斜孔倾斜方向相反。
5.根据权利要求4所述的一种高效沉淀污水处理装置，其特征在于，所述混合桶（1）内部下侧设置有锥形导流斗（24），所述锥形导流斗（24）与所述混合桶（1）底部接近，所述锥形导流斗（24）底部安装有多根支撑杆（25），所述支撑杆（25）固定在所述混合桶（1）内壁上。
6.根据权利要求5所述的一种高效沉淀污水处理装置，其特征在于，所述预混机构包括安装在所述混合桶（1）外壁上的预混箱（26），所述预混箱（26）内倾斜安装有引流板（27），所述引流板（27）顶部开设有多个漏孔；所述预混箱（26）外壁上连通安装有进料管（28）和进水管（29），所述预混箱（26）底部连通安装有三通管（30），所述三通管（30）的两个输出端均连通安装在所述混合桶（1）上。
7.根据权利要求6所述的一种高效沉淀污水处理装置，其特征在于，所述混合桶（1）顶部安装有第一电机（31），所述第一电机（31）输出端安装有转轴（32），所述转轴（32）底部伸入至所述混合桶（1）内并转动安装在所述锥形导流斗（24）顶部，所述转轴（32）外壁上安装有多根搅拌杆（33）。
8.根据权利要求7所述的一种高效沉淀污水处理装置，其特征在于，所述转动环（7）底部外侧设置有齿，所述收集仓（3）外壁上安装有第二电机（34），所述第二电机（34）输出端安装有齿轮（35），所述齿轮（35）位于所述收集仓（3）内，并且所述齿轮（35）与所述转动环（7）上的齿啮合连接。
发明内容
为解决上述技术问题，本发明提供一种高效沉淀污水处理装置。
为了达到上述目的，本发明所采用的技术方案是：
高效沉淀污水处理装置，包括混合桶、第一导水管和收集仓，所述混合桶底部为锥形，所述收集仓位于所述混合桶的下方，所述收集仓通过所述第一导水管与所述混合桶连通，所述收集仓内设置有离心机构，所述收集仓外壁上侧连通设置有多个第二导水管，所述第二导水管的顶部与所述混合桶中部连通，所述混合桶内壁顶部安装有集水桶，所述集水桶外壁中部开设有滤孔，所述集水桶底部连通安装有溢流管，所述溢流管的输出端穿过所述混合桶；
所述离心机构包括转动安装在所述收集仓内壁顶部的转动环，所述转动环底部安装有多个弧形离心板，所述弧形离心板偏离所述第一导水管；
所述混合桶外壁上安装有预混机构，所述预混机构与所述混合桶连通。
进一步地，所述收集仓内滑动设置有集污斗，所述集污斗底部安装有多个弹性支撑机构，多个弹性支撑机构之间设置有第一导污管，所述第一导污管连通安装在所述集污斗的底部中间位置，所述第一导污管的外侧滑动套装有第二导污管，所述第二导污管的底部穿过所述收集仓底部；
所述第一导污管内竖向设置有立柱，所述立柱底部安装有多个固定杆，所述固定杆的外端固定在所述第二导污管内壁上，所述立柱顶部位于所述第一导污管内，所述立柱顶部安装有封柱，所述封柱顶部伸出至所述第一导污管的外侧，所述封柱的顶部设置为锥形，所述封柱的外壁对所述第一导污管内部进行封堵；
所述立柱的外壁上安装有多个第一板簧，所述第一板簧的外端转动安装有转动柱，所述转动柱与所述第一导污管底部接触。
进一步地，所述弹性支撑机构包括滑套，所述滑套安装在所述收集仓内侧壁上，所述滑套内滑动设置有滑杆，所述滑杆顶部固定在所述集污斗底部，所述滑杆底部安装有限位板，所述限位板上安装有第二板簧，所述第二板簧的外端安装在所述滑套的外壁上。
进一步地，所述第二导水管输出端设置有二级扩散机构；
所述二级扩散机构包括扩散桶，所述扩散桶朝向所述第二导水管的侧壁为锥形，所述扩散桶转动安装在所述第二导水管输出端上，并且所述扩散桶与所述第二导水管连通，所述扩散桶锥形侧壁上开设有多个斜孔，所述扩散桶的外侧套设有球面斗，所述球面斗开口朝向所述混合桶内部，所述球面斗转动安装在所述混合桶内侧壁上，所述球面斗的内部倾斜安装有多个导流板，所述导流板倾斜方向与所述斜孔倾斜方向相反。
进一步地，所述混合桶内部下侧设置有锥形导流斗，所述锥形导流斗与所述混合桶底部接近，所述锥形导流斗底部安装有多根支撑杆，所述支撑杆固定在所述混合桶内壁上。
进一步地，所述预混机构包括安装在所述混合桶外壁上的预混箱，所述预混箱内倾斜安装有引流板，所述引流板顶部开设有多个漏孔；
所述预混箱外壁上连通安装有进料管和进水管，所述预混箱底部连通安装有三通管，所述三通管的两个输出端均连通安装在所述混合桶上。
进一步地，所述混合桶顶部安装有第一电机，所述第一电机输出端安装有转轴，所述转轴底部伸入至所述混合桶内并转动安装在所述锥形导流斗顶部，所述转轴外壁上安装有多根搅拌杆。
进一步地，所述转动环底部外侧设置有齿，所述收集仓外壁上安装有第二电机，所述第二电机输出端安装有齿轮，所述齿轮位于所述收集仓内，并且所述齿轮与所述转动环上的齿啮合连接。
与现有技术相比本发明的有益效果为：通过采用惯性分离杂质的方式，可方便加速杂质与污水分离速度，提高分离效率，同时通过采用循环分流混合的方式，可方便使絮凝剂对污水中的杂质进行全面沉降处理，提高污水处理效果。
（发明人：石维维;杨良针;钟桂英;文洋;李宗建）
