公布日：2022.03.25
申请日：2021.12.29
分类号：C02F3/28(2006.01)I
摘要
本发明提供一种外置式废水处理厌氧MBR技术装置，包括废水处理外壳、废水处理槽、MBR膜架、MBR膜，废水处理外壳内部开口设置有废水处理槽，废水处理槽内部固定安装有MBR膜架，MBR膜架内部设置有MBR膜，废水处理外壳内部设置有废水输送传动机构和氧气曝气机构。通过污水管设有转轮带动后续曝气机构与辅助净水机构，有效的节约了电能源的使用，进而减少了该外置式废水处理厌氧MBR技术装置的成本预算，使该种外置式废水处理厌氧MBR技术装置更加的普及化，通过旋转的旋转曝气喷头与可以将污水细化的切水头将污水与氧气均匀的进行混合，进而有效的对污水中的厌氧菌进行灭杀，更加迅速的对污水进行了净化。
权利要求书

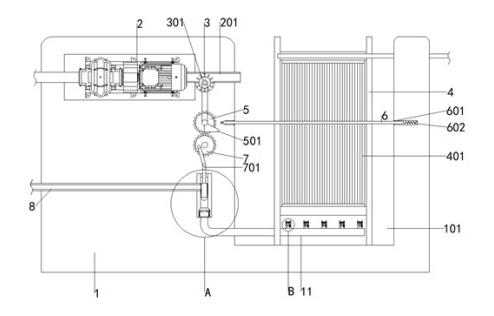

1.一种外置式废水处理厌氧MBR技术装置，其特征在于：该外置式废水处理厌氧MBR技术装置包括废水处理外壳（1）、废水处理槽（101）、MBR膜架（4）、MBR膜（401），所述废水处理外壳（1）内部开口设置有废水处理槽（101），所述废水处理槽（101）内部固定安装有MBR膜架（4），所述MBR膜架（4）内部设置有MBR膜（401），所述废水处理外壳（1）内部设置有废水输送传动机构和氧气曝气机构。
2.根据权利要求1所述的外置式废水处理厌氧MBR技术装置，其特征在于：所述废水输送传动机构包括：污水泵（2）、污水管（201）、转轮（3）、传动座（301）、齿轮盘（5）；所述废水处理外壳（1）内腔靠近废水处理槽（101）一侧位置固定安装有污水泵（2），且污水泵（2）与外部污水管道连接，所述污水泵（2）另一侧固定安装有污水管（201），且污水管（201）延伸至废水处理槽（101）内部。
3.根据权利要求2所述的外置式废水处理厌氧MBR技术装置，其特征在于：所述污水管（201）内部转动安装有转轮（3），所述转轮（3）一侧固定安装有传动座（301），且传动座（301）延伸至污水管（201）外部与污水管（201）密封转动连接，所述废水处理外壳（1）一侧内腔靠近传动座（301）下方位置转动安装有齿轮盘（5），且齿轮盘（5）与传动座（301）通过链条传动连接。
4.根据权利要求1所述的外置式废水处理厌氧MBR技术装置，其特征在于：所述氧气曝气机构包括：偏心齿轮盘（7）、传动杆（701）、活塞头（702）、氧气管（8）、防逆打氧管（801）、防逆堵头（9）、进氧口（901）、支板（10）、支板开口（1001）、曝气管（11）、曝气头（1101）、旋转曝气喷头（12）、进气口（1201）、传动齿轮盘A（1202）、曝气支管（1203）、伞齿轮（1204）、电机（13）、传动齿轮盘B（1301）、齿轮泵（14）、导水齿轮盘（1401）、混氧水道（15）、切水口（1501）、切水头（1502）；所述废水处理外壳（1）内腔靠近齿轮盘（5）下方位置转动安装有偏心齿轮盘（7），且偏心齿轮盘（7）与齿轮盘（5）咬合设置，所述偏心齿轮盘（7）一侧转动安装有传动杆（701），且传动杆（701）为两段式设置，所述传动杆（701）第二段一侧固定安装有活塞头（702）。
5.根据权利要求1所述的外置式废水处理厌氧MBR技术装置，其特征在于：所述废水处理外壳（1）一侧固定安装有氧气管（8），且氧气管（8）与外部氧气罐管道连接，所述废水处理外壳（1）靠近偏心齿轮盘（7）下方位置靠近氧气管（8）一侧位置固定安装有防逆打氧管（801），且防逆打氧管（801）与氧气管（8）管道连接，且活塞头（702）设置于防逆打氧管（801）内部；所述防逆打氧管（801）底部一侧固定安装有支板（10），所述支板（10）中央一侧开口设置有支板开口（1001），所述支板开口（1001）顶部通过弹簧弹性安装有防逆堵头（9），且防逆堵头（9）与防逆打氧管（801）契合设置，所述防逆堵头（9）两侧均开口设置有进氧口（901）。
6.根据权利要求1所述的外置式废水处理厌氧MBR技术装置，其特征在于：所述废水处理外壳（1）内腔靠近防逆打氧管（801）下方位置固定安装有曝气管（11），且曝气管（11）与支板开口（1001）管道连接，且曝气管（11）延伸至废水处理槽（101）靠近MBR膜架（4）下方位置，所述曝气管（11）一侧靠近MBR膜（401）下方位置固定安装有曝气头（1101），且曝气头（1101）数量为若干个。
7.根据权利要求6所述的外置式废水处理厌氧MBR技术装置，其特征在于：所述曝气头（1101）内部密封转动安装有旋转曝气喷头（12），所述旋转曝气喷头（12）底部开口设置有进气口（1201），所述旋转曝气喷头（12）顶部两侧固定安装有曝气支管（1203），且曝气支管（1203）数量为若干个，且曝气支管（1203）为不规则状以圈型排列于旋转曝气喷头（12）两侧；所述旋转曝气喷头（12）一侧固定安装有传动齿轮盘A（1202），所述曝气头（1101）内腔靠近旋转曝气喷头（12）一侧固定安装有电机（13），所述电机（13）一侧通过输出轴连接有传动齿轮盘B（1301），且传动齿轮盘B（1301）与传动齿轮盘A（1202）咬合设置，所述旋转曝气喷头（12）一侧靠近传动齿轮盘A（1202）上方位置固定安装有伞齿轮（1204）。
8.根据权利要求6所述的外置式废水处理厌氧MBR技术装置，其特征在于：所述曝气头（1101）两侧内腔均固定安装有齿轮泵（14），所述齿轮泵（14）内部转动安装有导水齿轮盘（1401），且导水齿轮盘（1401）通过伞齿轮与伞齿轮（1204）传动连接；所述曝气头（1101）内腔靠近齿轮泵（14）出水口一侧位置开口设置有混氧水道（15），所述混氧水道（15）一侧设置有切水口（1501），且切水口（1501）数量为若干个，且切水口（1501）为梯形设置，所述切水口（1501）上下两侧均固定安装有切水头（1502），且切水头（1502）内部设置有若干六十度倾斜切水孔，且切水头（1502）上下两侧与混氧水道（15）之间流水缝隙为二点五毫米。
发明内容
本发明的目的在于提供一种外置式废水处理厌氧MBR技术装置，以解决上述背景技术中提出的上个电镀槽内的电镀液随着工件进入到下一个电镀槽时，对导致电镀的质量不够高，因此需要对工件上的电镀液进行清洗，而在进行清洗时，使用浸泡式的清洗方式过于浪费水资源，同时浸泡式的设计对电镀液清洗不够干净，而且工件在通过装置时不够方便连续的问题。
本发明外置式废水处理厌氧MBR技术装置的目的与功效，由以下具体技术手段所达成：一种外置式废水处理厌氧MBR技术装置，该外置式废水处理厌氧MBR技术装置包括废水处理外壳、废水处理槽、MBR膜架、MBR膜，所述废水处理外壳内部开口设置有废水处理槽，所述废水处理槽内部固定安装有MBR膜架，所述MBR膜架内部设置有MBR膜，所述废水处理外壳内部设置有废水输送传动机构和氧气曝气机构。
进一步的，所述废水输送传动机构包括：污水泵、污水管、转轮、传动座、齿轮盘；所述废水处理外壳内腔靠近废水处理槽一侧位置固定安装有污水泵，且污水泵与外部污水管道连接，所述污水泵另一侧固定安装有污水管，且污水管延伸至废水处理槽内部。
进一步的，所述污水管内部转动安装有转轮，所述转轮一侧固定安装有传动座，且传动座延伸至污水管外部与污水管密封转动连接，所述废水处理外壳一侧内腔靠近传动座下方位置转动安装有齿轮盘，且齿轮盘与传动座通过链条传动连接。
进一步的，所述氧气曝气机构包括：偏心齿轮盘、传动杆、活塞头、氧气管、防逆打氧管、防逆堵头、进氧口、支板、支板开口、曝气管、曝气头、旋转曝气喷头、进气口、传动齿轮盘A、曝气支管、伞齿轮、电机、传动齿轮盘B、齿轮泵、导水齿轮盘、混氧水道、切水口、切水头；所述废水处理外壳内腔靠近齿轮盘下方位置转动安装有偏心齿轮盘，且偏心齿轮盘与齿轮盘咬合设置，所述偏心齿轮盘一侧转动安装有传动杆，且传动杆为两段式设置，所述传动杆第二段一侧固定安装有活塞头。
进一步的，所述废水处理外壳一侧固定安装有氧气管，且氧气管与外部氧气罐管道连接，所述废水处理外壳靠近偏心齿轮盘下方位置靠近氧气管一侧位置固定安装有防逆打氧管，且防逆打氧管与氧气管管道连接，且活塞头设置于防逆打氧管内部；所述防逆打氧管底部一侧固定安装有支板，所述支板中央一侧开口设置有支板开口，所述支板开口顶部通过弹簧弹性安装有防逆堵头，且防逆堵头与防逆打氧管契合设置，所述防逆堵头两侧均开口设置有进氧口。
进一步的，所述废水处理外壳内腔靠近防逆打氧管下方位置固定安装有曝气管，且曝气管与支板开口管道连接，且曝气管延伸至废水处理槽靠近MBR膜架下方位置，所述曝气管一侧靠近MBR膜下方位置固定安装有曝气头，且曝气头数量为若干个。
进一步的，所述曝气头内部密封转动安装有旋转曝气喷头，所述旋转曝气喷头底部开口设置有进气口，所述旋转曝气喷头顶部两侧固定安装有曝气支管，且曝气支管数量为若干个，且曝气支管为不规则状以圈型排列于旋转曝气喷头两侧；所述旋转曝气喷头一侧固定安装有传动齿轮盘A，所述曝气头内腔靠近旋转曝气喷头一侧固定安装有电机，所述电机一侧通过输出轴连接有传动齿轮盘B，且传动齿轮盘B与传动齿轮盘A咬合设置，所述旋转曝气喷头一侧靠近传动齿轮盘A上方位置固定安装有伞齿轮。
进一步的，所述曝气头两侧内腔均固定安装有齿轮泵，所述齿轮泵内部转动安装有导水齿轮盘，且导水齿轮盘通过伞齿轮与伞齿轮传动连接；所述曝气头内腔靠近齿轮泵出水口一侧位置开口设置有混氧水道，所述混氧水道一侧设置有切水口，且切水口数量为若干个，且切水口为梯形设置，所述切水口上下两侧均固定安装有切水头，且切水头内部设置有若干六十度倾斜切水孔，且切水头上下两侧与混氧水道之间流水缝隙为二点五毫米。
与现有结构相较之下，本发明具有如下有益效果：
1.通过污水管设有转轮带动后续曝气机构与辅助净水机构，有效的节约了电能源的使用，进而减少了该外置式废水处理厌氧MBR技术装置的成本预算，使该种外置式废水处理厌氧MBR技术装置更加的普及化；
2.通过旋转的旋转曝气喷头与可以将污水细化的切水头将污水与氧气均匀的进行混合，进而有效的对污水中的厌氧菌进行灭杀，更加迅速的对污水进行了净化，有效的增加了该种外置式废水处理厌氧MBR技术装置的效率；
3.通过齿轮盘带动摇杆对MBR膜进行晃动，使MBR膜在晃动的同时对污水进行净化，减少了污水中杂质在MBR膜上积累的程度，使MBR膜对污水净化的更加迅速快捷，增加了该种外置式废水处理厌氧MBR技术装置的实用性。
（发明人：金明波;白金宇;撒文龙）
