公布日：2022.11.01
申请日：2022.08.11
分类号：C02F9/02(2006.01)I;C02F103/24(2006.01)N
摘要
本发明公开了一种皮革污水处理中气浮池除污装置，包括气浮池，所述气浮池的表面固定连接有除污池，所述气浮池的表面固定连接有清洗池，所述气浮池的表面固定连接有电机，所述电机的输出端固定连接有升降杆，所述升降杆远离电机的一端固定连接有过滤装置，所述气浮池的表面开设有入水口，所述气浮池的表面开设有出水口，所述入水口靠近气浮池内壁的一侧固定连接有一号挡板，所述一号挡板的表面套设有吸虹管，所述出水口靠近气浮池内壁的一侧固定连接有二号挡板，所述二号挡板的表面套设有清水管。本发明涉及除污技术领域。该皮革污水处理中气浮池除污装置，达到过滤装置入池收缩，出池张开并起到过滤的作用。
权利要求书

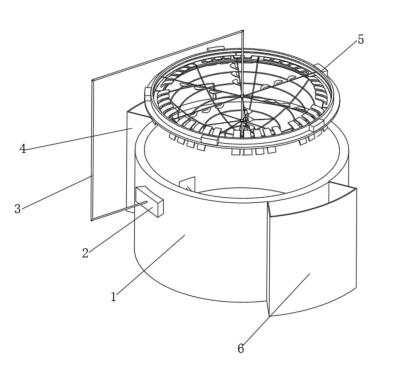

1.一种皮革污水处理中气浮池除污装置，包括气浮池(1)，其特征在于：所述气浮池(1)的表面固定连接有除污池(4)，所述气浮池(1)的表面固定连接有清洗池(6)，所述气浮池(1)的表面固定连接有电机(2)，所述电机(2)的输出端固定连接有升降杆(3)，所述升降杆(3)远离电机(2)的一端固定连接有过滤装置(5)。
2.根据权利要求1所述的一种皮革污水处理中气浮池除污装置，其特征在于：所述气浮池(1)的表面开设有入水口(10)，所述气浮池(1)的表面开设有出水口(9)，所述入水口(10)靠近气浮池(1)内壁的一侧固定连接有一号挡板，所述一号挡板的表面套设有吸虹管(7)，所述出水口(9)靠近气浮池(1)内壁的一侧固定连接有二号挡板，所述二号挡板的表面套设有清水管(8)，所述入水口(10)和出水口(9)的表面均固定连接有过滤网(11)。
3.根据权利要求1所述的一种皮革污水处理中气浮池除污装置，其特征在于：所述过滤装置(5)包括伸缩杆(56)，所述伸缩杆(56)的表面固定连接有叶片(57)，所述伸缩杆(56)的表面固定连接有清洗绵(54)，所述清洗绵(54)的底部滑动连接有底滑板(55)，所述底滑板(55)的顶部固定连接有圆板(53)，所述圆板(53)的表面开设有滑轨槽(59)，所述滑轨槽(59)的内壁滑动连接在伸缩杆(56)的表面上，且伸缩杆(56)的数量为若干个。
4.根据权利要求3所述的一种皮革污水处理中气浮池除污装置，其特征在于：所述伸缩杆(56)的相邻面之间固定连接有阻力板(51)，所述阻力板(51)的表面固定连接在圆板(53)的表面上，所述阻力板(51)的表面固定连接有入水板(52)，所述阻力板(51)远离入水板(52)的一端固定连接有出水板(58)。
5.根据权利要求3所述的一种皮革污水处理中气浮池除污装置，其特征在于：所述底滑板(55)的表面固定连接有支撑框(511)，所述支撑框(511)的表面固定连接有弹簧(512)，所述弹簧(512)远离支撑框(511)的一端固定连接有过滤竖网(513)，且过滤竖网(513)的数量为若干个，所述过滤竖网(513)的表面固定连接有过滤横网(514)，且过滤横网(514)的数量为若干个。
6.根据权利要求5所述的一种皮革污水处理中气浮池除污装置，其特征在于：所述过滤横网(514)以线性阵列的形式固定连接在过滤竖网(513)的表面上，所述过滤竖网(513)以圆周阵列的形式固定连接在过滤横网(514)的表面上，所述过滤竖网(513)的表面固定连接有收紧装置(510)，所述收紧装置(510)的表面固定连接在过滤横网(514)的表面上。
7.根据权利要求6所述的一种皮革污水处理中气浮池除污装置，其特征在于：所述收紧装置(510)包括环套(5101)，所述环套(5101)的表面固定连接在伸缩杆(56)的表面上，所述环套(5101)的内壁固定连接有把杆(5102)，所述把杆(5102)的表面固定连接在升降杆(3)的表面上，所述把杆(5102)的表面滑动连接有移动套(5103)，所述移动套(5103)的表面固定连接有移动架(5106)。
8.根据权利要求7所述的一种皮革污水处理中气浮池除污装置，其特征在于：所述移动架(5106)远离移动套(5103)的一端固定连接有连接框(5104)，所述连接框(5104)的表面分别固定连接在过滤竖网(513)和过滤横网(514)的表面上，所述连接框(5104)的表面固定连接有骨架(5105)，所述骨架(5105)远离连接框(5104)的一端固定连接在把杆(5102)的底部。
发明内容
为实现以上目的，本发明通过以下技术方案予以实现：一种皮革污水处理中气浮池除污装置，包括气浮池，所述气浮池的表面固定连接有除污池，所述气浮池的表面固定连接有清洗池，所述气浮池的表面固定连接有电机，所述电机的输出端固定连接有升降杆，所述升降杆远离电机的一端固定连接有过滤装置。通过电机的做功使得升降杆上升或者下降，以达到过滤装置浸入到气浮池内或者从气浮池内脱离的作用，当过滤装置将气浮池表面的残渣过滤完后，总会存留一些残渣留在池底，这时清洗池就会将清水通过清水管流入到气浮池的内部，并且清水管的材料是软管，当有水流通过时清水管就会因为水流的缘故发生无规则运动，以达到对气浮池底部的残渣产生游荡的作用。
优选的，所述气浮池的表面开设有入水口，所述气浮池的表面开设有出水口，所述入水口靠近气浮池内壁的一侧固定连接有一号挡板，所述一号挡板的表面套设有吸虹管，所述出水口靠近气浮池内壁的一侧固定连接有二号挡板，所述二号挡板的表面套设有清水管，所述入水口和出水口的表面均固定连接有过滤网。通过在出水口释放清水的过程中，另一边的吸虹管则对气浮池底的水进行吸虹作用，并将所吸过的水通过入水口流入到气浮池内壁，利用过滤网对吸过的水进行过滤，最后流入到除污池中，以达到水的二次利用，因为清水管的无规则运动，将底部残渣游荡起来，这样有利于吸虹管对残渣的吸收作用。
优选的，所述过滤装置包括伸缩杆，所述伸缩杆的表面固定连接有叶片，所述伸缩杆的表面固定连接有清洗绵，所述清洗绵的底部滑动连接有底滑板，所述底滑板的顶部固定连接有圆板，所述圆板的表面开设有滑轨槽，所述滑轨槽的内壁滑动连接在伸缩杆的表面上，且伸缩杆的数量为若干个。
优选的，所述伸缩杆的相邻面之间固定连接有阻力板，所述阻力板的表面固定连接在圆板的表面上，所述阻力板的表面固定连接有入水板，所述阻力板远离入水板的一端固定连接有出水板。通过支撑框的收缩，使得固定在其表面的底滑板就会收缩，其中底滑板、圆板和阻力板都是弹性材料，因此圆板和阻力板也会收缩，使得整个装置形成一个收缩状态，而当升降杆上升时，阻力板和出水板受到阻力，使得整个装置为此而张开，并且在张开完全并上移的过程中，因为受到水流的涌动，使得伸缩杆通过叶片以把杆为圆心发生转动，而清洗绵是固定在伸缩杆表面上的，所以清洗绵就会在底滑板和圆板的表面上滑动，以达到对气浮池边缘浮渣的清洁作用，而过滤横网和过滤竖网则起到对气浮池表面浮渣的过滤作用。
优选的，所述底滑板的表面固定连接有支撑框，所述支撑框的表面固定连接有弹簧，所述弹簧远离支撑框的一端固定连接有过滤竖网，且过滤竖网的数量为若干个，所述过滤竖网的表面固定连接有过滤横网，且过滤横网的数量为若干个。
优选的，所述过滤横网以线性阵列的形式固定连接在过滤竖网的表面上，所述过滤竖网以圆周阵列的形式固定连接在过滤横网的表面上，所述过滤竖网的表面固定连接有收紧装置，所述收紧装置的表面固定连接在过滤横网的表面上。
优选的，所述收紧装置包括环套，所述环套的表面固定连接在伸缩杆的表面上，所述环套的内壁固定连接有把杆，所述把杆的表面固定连接在升降杆的表面上，所述把杆的表面滑动连接有移动套，所述移动套的表面固定连接有移动架。
优选的，所述移动架远离移动套的一端固定连接有连接框，所述连接框的表面分别固定连接在过滤竖网和过滤横网的表面上，所述连接框的表面固定连接有骨架，所述骨架远离连接框的一端固定连接在把杆的底部。通过升降杆的下降，将过滤装置沉入气浮池中，因为水会对阻力板和入水板造成巨大阻力，所以骨架就会有向把杆方向收缩的趋势，同时移动套会在把杆的表面上上升，这时移动架会拉扯连接框，而骨架会推动连接框一起向着把杆方向收缩，而连接框则会带动过滤横网和过滤竖网向着把杆方向收缩，同时支撑框就会收缩，以达到入水收紧的作用。
本发明提供了一种皮革污水处理中气浮池除污装置。具备以下有益效果：
一、该皮革污水处理中气浮池除污装置，通过电机的做功使得升降杆上升或者下降，以达到过滤装置浸入到气浮池内或者从气浮池内脱离的作用，当过滤装置将气浮池表面的残渣过滤完后，总会存留一些残渣留在池底，这时清洗池就会将清水通过清水管流入到气浮池的内部，并且清水管的材料是软管，当有水流通过时清水管就会因为水流的缘故发生无规则运动，以达到对气浮池底部的残渣产生游荡的作用。
二、该皮革污水处理中气浮池除污装置，通过在出水口释放清水的过程中，另一边的吸虹管则对气浮池底的水进行吸虹作用，并将所吸过的水通过入水口流入到气浮池内壁，利用过滤网对吸过的水进行过滤，最后流入到除污池中，以达到水的二次利用，因为清水管的无规则运动，将底部残渣游荡起来，这样有利于吸虹管对残渣的吸收作用。
三、该皮革污水处理中气浮池除污装置，通过支撑框的收缩，使得固定在其表面的底滑板就会收缩，其中底滑板、圆板和阻力板都是弹性材料，因此圆板和阻力板也会收缩，使得整个装置形成一个收缩状态，而当升降杆上升时，阻力板和出水板受到阻力，使得整个装置为此而张开，并且在张开完全并上移的过程中，因为受到水流的涌动，使得伸缩杆通过叶片以把杆为圆心发生转动，而清洗绵是固定在伸缩杆表面上的，所以清洗绵就会在底滑板和圆板的表面上滑动，以达到对气浮池边缘浮渣的清洁作用，而过滤横网和过滤竖网则起到对气浮池表面浮渣的过滤作用。
四、该皮革污水处理中气浮池除污装置，通过升降杆的下降，将过滤装置沉入气浮池中，因为水会对阻力板和入水板造成巨大阻力，所以骨架就会有向把杆方向收缩的趋势，同时移动套会在把杆的表面上上升，这时移动架会拉扯连接框，而骨架会推动连接框一起向着把杆方向收缩，而连接框则会带动过滤横网和过滤竖网向着把杆方向收缩，同时支撑框就会收缩，以达到入水收紧的作用。
（发明人：罗兆博;胡跃进）
