公布日：2022.09.27
申请日：2022.07.20
分类号：B01D21/24(2006.01)I;B01D36/04(2006.01)I;C02F11/13(2019.01)I
摘要
本发明公开了一种污水处理沉淀反应池污泥残渣清理装置，涉及污水处理沉淀反应池技术领域；而本发明包括污泥沉淀反应池，污泥沉淀反应池的上端面套设有有支撑架，支撑架的上端面设有干燥筒，干燥筒的上端面设有烘干机构，干燥筒下端面固定连接有密封板，密封板的下方设有搅拌机构；电机工作带动连接轴转动，连接轴转动带动第一锥齿轮转动，第一锥齿轮转动带动第二锥齿轮和第三锥齿轮同时转动，从而带动空心搅拌杆转动，弧形搅拌叶转动一方面会将污泥打散，方便抽水管抽取污泥，另一方面弧形的弧形搅拌叶好会将周围的污泥聚集到抽水管的底部，使得抽水管可以全面抽取池底的污泥，无需调节干燥筒的位置，使用起来更加方便。
权利要求书

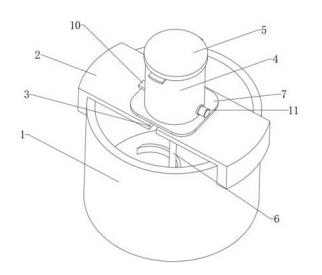

1.一种污水处理沉淀反应池污泥残渣清理装置，包括污泥沉淀反应池（1），其特征在于：所述污泥沉淀反应池（1）的上端面套设有有支撑架（2），所述支撑架（2）的上端面设有干燥筒（4），所述干燥筒（4）的上端面设有烘干机构（5），所述干燥筒（4）下端面固定连接有密封板（7），所述密封板（7）的下方设有搅拌机构（6），所述干燥筒（4）上表面的两侧对称开设有限位槽（8），所述干燥筒（4）的内部设有过滤机构（9），所述干燥筒（4）下端面的一侧固定连接有电机（11），所述干燥筒（4）内部的上方设有连接机构（12），所述干燥筒（4）内部的下方设有传动结构（13），所述干燥筒（4）内部下方的一侧设有淤泥输送机构（14）。
2.如权利要求1所述的一种污水处理沉淀反应池污泥残渣清理装置，其特征在于，所述支撑架（2）的侧壁开设有连接槽（3），所述搅拌机构（6）位于污泥沉淀反应池（1）的内部，所述密封板（7）的内部开设有贯穿的连接孔（18），所述连接孔（18）的内壁开设有第一密封槽（15），所述第一密封槽（15）的内部设有第一轴承（16）。
3.如权利要求1所述的一种污水处理沉淀反应池污泥残渣清理装置，其特征在于，所述密封板（7）的上端面固定连接有引流板（17），且引流板（17）位于干燥筒（4）的内部，所述干燥筒（4）下表面的另一侧固定插接有排水管（10）。
4.如权利要求1所述的一种污水处理沉淀反应池污泥残渣清理装置，其特征在于，所述烘干机构（5）包括位于套设在干燥筒（4）上端面的密封盖（501），所述密封盖（501）内部的上方固定连接有轴承套（502），所述轴承套（502）的下方转动连接有转动块（503），所述转动块（503）的外表面固定连接有多个加热块（504），所述加热块（504）的下端面固定连接有加热片（505），所述转动块（503）的底部开设有插槽（506）。
5.如权利要求2所述的一种污水处理沉淀反应池污泥残渣清理装置，其特征在于，所述搅拌机构（6）包括位于连接槽（3）内部的空心搅拌杆（601），所述空心搅拌杆（601）的上端贯穿连接孔（18）并延伸入传动结构（13）内部，所述空心搅拌杆（601）下端的外表面固定连接有固定套（602），所述固定套（602）的外表面固定连接有多个弧形搅拌叶（603），所述固定套（602）的上表面固定连接有限位圈（604），且限位圈（604）位于连接孔（18）的内部。
6.如权利要求1所述的一种污水处理沉淀反应池污泥残渣清理装置，其特征在于，所述过滤机构（9）包括位于干燥筒（4）内部的过滤框（901），所述过滤框（901）上端面的两侧对称固定连接有支撑条（902），两个所述支撑条（902）相互远离的上端面均固定连接有卡块（903），且卡块（903）位于限位槽（8）的内部，两个所述卡块（903）相互远离的端面均固定连接有提拉块（904），所述过滤框（901）内部的一侧固定插接有密封套（905），所述过滤框（901）的底部开设有贯穿的通孔（906）。
7.如权利要求6所述的一种污水处理沉淀反应池污泥残渣清理装置，其特征在于，所述连接机构（12）位于通孔（906）内部的连接杆（1201），所述连接杆（1201）的上端面固定连接有插块（1202）。
8.如权利要求7所述的一种污水处理沉淀反应池污泥残渣清理装置，其特征在于，所述传动结构（13）包括位于过滤机构（9）下方的传动箱（1301），所述传动箱（1301）内部的一侧设有第一锥齿轮（1302），所述传动箱（1301）内部的下方设有第二锥齿轮（1303），所述传动箱（1301）内部的上方设有第三锥齿轮（1304），所述第一锥齿轮（1302）与第二锥齿轮（1303）和第一锥齿轮（1302）与第三锥齿轮（1304）均相互啮合，所述连接杆（1201）的一端贯穿传动箱（1301）并与第三锥齿轮（1304）固定连接。
9.如权利要求8所述的一种污水处理沉淀反应池污泥残渣清理装置，其特征在于，所述传动箱（1301）的侧壁设有连接轴（1305），且连接轴（1305）的一端贯穿传动箱（1301）并与第一锥齿轮（1302）固定连接，所述电机（11）的输出端延伸入干燥筒（4）的内部并与连接轴（1305）固定连接，所述搅拌机构（6）的上端贯穿第二锥齿轮（1303）。
10.如权利要求1所述的一种污水处理沉淀反应池污泥残渣清理装置，其特征在于，所述淤泥输送机构（14）包括位于传动结构（13）一侧的密封盒（1401），所述密封盒（1401）的内部固定连接有抽泥泵（1402），所述抽泥泵（1402）的侧壁固定插接有抽水管（1403），且抽水管（1403）的一端延伸入空心搅拌杆（601）的内部，所述抽水管（1403）的外表面与空心搅拌杆（601）的内壁呈间隙配合，所述抽泥泵（1402）的上端面固定插接有出水管（1404），所述抽水管（1403）的下表面开设有第二密封槽（1405），所述第二密封槽（1405）的内部设有第二轴承（1406）。
发明内容
为了解决现有的污水处理沉淀反应池污泥残渣清理装置不方便快速清理污泥的问题，本发明的目的在于提供一种污水处理沉淀反应池污泥残渣清理装置。
为解决上述技术问题，本发明采用如下技术方案：一种污水处理沉淀反应池污泥残渣清理装置，包括污泥沉淀反应池，所述污泥沉淀反应池的上端面套设有有支撑架，所述支撑架的上端面设有干燥筒，所述干燥筒的上端面设有烘干机构，所述干燥筒下端面固定连接有密封板，所述密封板的下方设有搅拌机构，所述干燥筒上表面的两侧对称开设有限位槽，所述干燥筒的内部设有过滤机构，所述干燥筒下端面的一侧固定连接有电机，所述干燥筒内部的上方设有连接机构，所述干燥筒内部的下方设有传动结构，所述干燥筒内部下方的一侧设有淤泥输送机构。
优选地，所述支撑架的侧壁开设有连接槽，所述搅拌机构位于污泥沉淀反应池的内部，所述密封板的内部开设有贯穿的连接孔，所述连接孔的内壁开设有第一密封槽，所述第一密封槽的内部设有第一轴承，所述搅拌机构包括位于连接槽内部的空心搅拌杆，所述空心搅拌杆的上端贯穿连接孔并延伸入传动结构内部，所述空心搅拌杆下端的外表面固定连接有固定套，所述固定套的外表面固定连接有多个弧形搅拌叶，所述固定套的上表面固定连接有限位圈，且限位圈位于连接孔的内部。
优选地，所述密封板的上端面固定连接有引流板，且引流板位于干燥筒的内部，所述干燥筒下表面的另一侧固定插接有排水管。
优选地，所述烘干机构包括位于套设在干燥筒上端面的密封盖，所述密封盖内部的上方固定连接有轴承套，所述轴承套的下方转动连接有转动块，所述转动块的外表面固定连接有多个加热块，所述加热块的下端面固定连接有加热片，所述转动块的底部开设有插槽。
优选地，所述过滤机构包括位于干燥筒内部的过滤框，所述过滤框上端面的两侧对称固定连接有支撑条，两个所述支撑条相互远离的上端面均固定连接有卡块，且卡块位于限位槽的内部，两个所述卡块相互远离的端面均固定连接有提拉块，所述过滤框内部的一侧固定插接有密封套，所述过滤框的底部开设有贯穿的通孔，所述连接机构位于通孔内部的连接杆，所述连接杆的上端面固定连接有插块，所述插块位于插槽的内部，所述传动结构包括位于过滤机构下方的传动箱，所述传动箱内部的一侧设有第一锥齿轮，所述传动箱内部的下方设有第二锥齿轮，所述传动箱内部的上方设有第三锥齿轮，所述第一锥齿轮与第二锥齿轮和第一锥齿轮与第三锥齿轮均相互啮合，所述连接杆的一端贯穿传动箱并与第三锥齿轮固定连接，所述传动箱的侧壁设有连接轴，且连接轴的一端贯穿传动箱并与第一锥齿轮固定连接，所述电机的输出端延伸入干燥筒的内部并与连接轴固定连接，所述搅拌机构的上端贯穿第二锥齿轮。
优选地，所述淤泥输送机构包括位于传动结构一侧的密封盒，所述密封盒的内部固定连接有抽泥泵，所述抽泥泵的侧壁固定插接有抽水管，且抽水管的一端延伸入空心搅拌杆的内部，所述抽水管的外表面与空心搅拌杆的内壁呈间隙配合，所述抽泥泵的上端面固定插接有出水管，且出水管的一端延伸入密封套的内部，所述抽水管的下表面开设有第二密封槽，所述第二密封槽的内部设有第二轴承。
本发明弧形的弧形搅拌叶好会将周围的污泥聚集到抽水管的底部，使得抽水管可以全面抽取池底的污泥，无需调节干燥筒的位置，使用起来更加方便；通过在干燥筒的上方设置烘干机构和在干燥筒的内部设置过滤机构，加快水的过滤，过滤出的水从排水管排出，同时污泥在高温下被烘干，方便后期收集使用，污泥无需直接排放污染环境。
（发明人：刘涛;左晨灿;张鑫;龙坤）
