公布日：2022.11.15
申请日：2022.08.17
分类号：C02F3/10(2006.01)I;C02F3/12(2006.01)I;B01D33/03(2006.01)I;B01D33/54(2006.01)I
摘要
本发明属于污水处理技术领域，具体的说是一种双膜污水处理装置及其处理方法，包括处理座；所述处理座的左右两侧表面分别固定连接有进水座和出水座；所述处理座的内壁从左到右依次固定连接有导流座、生物膜座、第一隔板和生态膜座；所述第一隔板呈向右倾斜状设置，且第一隔板的表面开设有透水槽；所述导流座的表面开设有若干导流槽；多个所述导流槽呈线性阵列设置在导流座的表面，通过生物膜座培植形成生物膜通过其上微生物的新陈代谢的作用，对污水中的有机污染物进行缺氧、有氧降解分离；自生态膜座可以过滤生物膜脱落物，进一步净化水质使其达到过滤的要求，最后通过出水座排出，达到了双膜处理污水的要求，有利于对水质的再次使用。
权利要求书

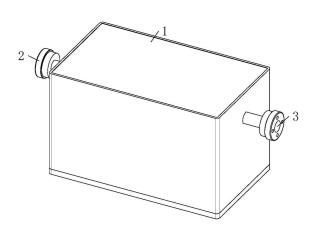

1.一种双膜污水处理装置，包括处理座(1)；其特征在于：所述处理座(1)的左右两侧表面分别固定连接有进水座(2)和出水座(3)；所述处理座(1)的内壁从左到右依次固定连接有导流座(4)、生物膜座(5)、第一隔板(6)和生态膜座(7)；所述第一隔板(6)呈向右倾斜状设置，且第一隔板(6)的表面开设有透水槽；所述导流座(4)的表面开设有若干导流槽(41)；多个所述导流槽(41)呈线性阵列设置在导流座(4)的表面，且每个导流槽(41)均呈向右上方倾斜状设置。
2.根据权利要求1所述的一种双膜污水处理装置，其特征在于：所述第一隔板(6)的表面且靠近透水槽的一侧固定连接有弧形座(8)；所述生物膜座(5)采用沸石、陶粒、焦炭或活性炭多孔滤料。
3.根据权利要求1所述的一种双膜污水处理装置，其特征在于：每个所述导流槽(41)的内壁均开设有滑动槽(9)；两个所述滑动槽(9)之间滑动连接有筛网(10)；所述筛网(10)的表面开设有若干筛槽；所述筛网(10)的外表面固定连接有压缩弹簧(11)；所述压缩弹簧(11)远离筛网(10)的一侧固定连接在滑动槽(9)的内壁。
4.根据权利要求1所述的一种双膜污水处理装置，其特征在于：所述处理座(1)的内壁且靠近导流座(4)的一侧卡接有回收座(12)；所述处理座(1)的内壁开设有呈对称设置的安装槽；所述处理座(1)的内壁且位于安装槽内固定连接有拉伸弹簧(13)；所述拉伸弹簧(13)的下表面固定连接有转动轴(14)；所述转动轴(14)的外表面转动连接有紧压板(15)；所述紧压板(15)的形状和回收座(12)的形状相适配。
5.根据权利要求4所述的一种双膜污水处理装置，其特征在于：所述处理座(1)的内壁转动连接有摇杆(16)；所述摇杆(16)的底端转动连接有抵触板(17)；所述抵触板(17)的表面固定连接有凹面板(18)；所述抵触板(17)的外表面固定连接有若干弹性压柱(19)。
6.根据权利要求5所述的一种双膜污水处理装置，其特征在于：所述弹性压柱(19)的外表面固定连接有振动弹簧(20)；多个所述弹性压柱(19)呈对称设置在抵触板(17)的外表面；所述弹性压柱(19)设置靠近在抵触板(17)的一侧。
7.根据权利要求5所述的一种双膜污水处理装置，其特征在于：所述抵触板(17)的内部滑动连接有滑杆(21)；所述抵触板(17)的内部转动连接有偏柱(22)；所述抵触板(17)的内部且位于偏柱(22)的一侧滑动连接有弹性锥杆(23)；所述抵触板(17)的内部设置有与偏柱(22)相适配的转轴。
8.根据权利要求7所述的一种双膜污水处理装置，其特征在于：所述处理座(1)的内壁开设有卡槽(24)；所述回收座(12)的左右两侧均固定连接有弹性卡杆(25)；所述处理座(1)的内壁且靠近卡槽(24)的一侧开设有柱形槽。
9.根据权利要求8所述的一种双膜污水处理装置，其特征在于：所述回收座(12)的左右两侧均固定连接有密封座(26)；所述密封座(26)的材质为橡胶。
10.一种双膜污水的处理方法，该方法适用于权利要求1-9中任意一项所述的一种双膜污水处理装置，其特征在于：包括以下步骤：S1、将待处理的污水通过进水座(2)通入至处理座(1)中，并依次穿过导流座(4)表面的导流槽(41)、生物膜座(5)、第一隔板(6)和生态膜座(7)；S2、由于导流槽(41)的形状均为倾斜状设置，可以便于污水中不溶解的固体物质阻挡，而且设置了第一隔板(6)，避免污水对生态膜座(7)直接冲击，减少污水沉积物对自生态膜座(7)影响；S3、通过生物膜座(5)培植形成生物膜通过其上微生物的新陈代谢的作用，对污水中的有机污染物进行降解分离；自生态膜座(7)可以过滤生物膜脱落物，净化水质使其达到过滤的要求，最后通过出水座(3)排出，达到了双膜处理污水的要求。
发明内容
为了弥补现有技术的不足，解决背景技术中所提出的至少一个技术问题。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种双膜污水处理装置，包括处理座；所述处理座的左右两侧表面分别固定连接有进水座和出水座；所述处理座的内壁从左到右依次固定连接有导流座、生物膜座、第一隔板和生态膜座；所述第一隔板呈向右倾斜状设置，且第一隔板的表面开设有透水槽；所述导流座的表面开设有若干导流槽；多个所述导流槽呈线性阵列设置在导流座的表面，且每个导流槽均呈向右上方倾斜状设置；在现有技术中，在污水通入处理池中，由于污水的冲力较强，导致其可能会冲击至生物膜表面，污水中的沉积物可能会对生物膜造成影响，影响了生物膜的使用寿命，在对本发明使用时，将待处理的污水通过进水座通入至处理座中，并依次穿过导流座表面的导流槽、生物膜座、第一隔板和生态膜座，由于导流槽的形状均为倾斜状设置，可以便于污水中不溶解的固体物质阻挡，而且设置了第一隔板，避免污水对生态膜座直接冲击，减少污水沉积物对自生态膜座影响，解决了现有技术中由于生态膜座直接受到污水冲击，导致其使用寿命降低的问题；通过生物膜座培植形成生物膜通过其上微生物的新陈代谢的作用，对污水中的有机污染物进行缺氧、有氧降解分离；自生态膜座可以过滤生物膜脱落物，进一步净化水质使其达到过滤的要求，最后通过出水座排出，达到了双膜处理污水的要求，有利于对水质的再次使用。
优选的，所述第一隔板的表面且靠近透水槽的一侧固定连接有弧形座；所述生物膜座采用沸石、陶粒、焦炭或活性炭多孔滤料，能够较好的对污水中的污染物化解；在污水冲击到第一隔板表面时，受到其表面弧形座的作用，能够使水流呈一定角度的回旋，从而减缓了污水的流动路径，有利于污水中的有机污染物与生物膜座之间的吸附化解。
优选的，每个所述导流槽的内壁均开设有滑动槽；两个所述滑动槽之间滑动连接有筛网；所述筛网的表面开设有若干筛槽；所述筛网的外表面固定连接有压缩弹簧；所述压缩弹簧远离筛网的一侧固定连接在滑动槽的内壁；工作时，设置了筛网，能对部分沉积物进行遮挡，且设置了压缩弹簧，能够使污水在通过筛网表面时，压缩弹簧和筛网会在滑动槽的内部呈一定幅度的振动，能方便使沉积物沿着导流座表面滑落，方便之后对沉积物的回收。
优选的，所述处理座的内壁且靠近导流座的一侧卡接有回收座；所述处理座的内壁开设有呈对称设置的安装槽；所述处理座的内壁且位于安装槽内固定连接有拉伸弹簧；所述拉伸弹簧的下表面固定连接有转动轴；所述转动轴的外表面转动连接有紧压板；所述紧压板的形状和回收座的形状相适配；工作时，在污水中不溶解的固体物质被阻挡时，部分固体物质会缓慢掉落至回收座内，且污水在通入过程中，污水会冲击到紧压板表面，且由于紧压板转动连接在转动轴表面，此紧压板受到冲击会呈一定幅度的转动，紧压板在转动过程中，能够尽快的使污水中的固体物质压入至回收座内，便于之后对污水固体物质的回收。
优选的，所述处理座的内壁转动连接有摇杆；所述摇杆的底端转动连接有抵触板；所述抵触板的表面固定连接有凹面板；所述抵触板的外表面固定连接有若干弹性压柱；工作时，在污水冲击到凹面板一侧时，凹面板受到一定的冲力，从而抵触板一侧受力，在摇杆的作用下，此摇杆会带动抵触板摆动，在抵触板摆动过程中，抵触板的底面会与紧压板的上表面相接触，使抵触板带动紧压板向回收座的一侧移动，使紧压板压缩回收座内部的固体杂质，使固体杂质呈块状堆积在一起，便于对其的回收。
优选的，所述弹性压柱的外表面固定连接有振动弹簧；多个所述弹性压柱呈对称设置在抵触板的外表面；所述弹性压柱设置靠近在抵触板的一侧；工作时，在初始状态下，弹性压柱抵压在抵触板外表面，使抵触板呈偏斜状态，从而污水中的固体物质能够从倾斜状的抵触板滑落至回收座内部，有利于对污水的处理。
优选的，所述抵触板的内部滑动连接有滑杆；所述抵触板的内部转动连接有偏柱；所述抵触板的内部且位于偏柱的一侧滑动连接有弹性锥杆；所述抵触板的内部设置有与偏柱相适配的转轴；工作时，在抵触板向靠近回收座一侧移动时，抵触板的底面会与回收座的内壁相接触，使抵触板底面的滑杆受压会向靠近偏柱一侧移动，使偏柱转动，从而偏柱会带动其一侧的弹性锥杆向回收座一侧移动，从而不同位置处的弹性锥杆会对固体杂质进行破碎，增大回收座的容置空间，可对更多固体杂质进行回收。
优选的，所述处理座的内壁开设有卡槽；所述回收座的左右两侧均固定连接有弹性卡杆；所述处理座的内壁且靠近卡槽的一侧开设有柱形槽；工作时，在一次污水处理完成之后，工作人员向内按压弹性卡杆，使弹性卡杆脱离卡槽的限位，使弹性卡杆不再被卡槽卡接，从而可对回收座取出，对回收座中的固体杂质进行集中处理。
优选的，所述回收座的左右两侧均固定连接有密封座；所述密封座的材质为橡胶；设置了密封座，能够对回收座和处理座接触处进行密封。
一种双膜污水的处理方法，该方法适用于上述任意一项所述的一种双膜污水处理装置，包括以下步骤：
S1、将待处理的污水通过进水座通入至处理座中，并依次穿过导流座表面的导流槽、生物膜座、第一隔板和生态膜座；
S2、由于导流槽的形状均为倾斜状设置，可以便于污水中不溶解的固体物质阻挡，而且设置了第一隔板，避免污水对生态膜座直接冲击，减少污水沉积物对自生态膜座影响；
S3、通过生物膜座培植形成生物膜通过其上微生物的新陈代谢的作用，对污水中的有机污染物进行降解分离；自生态膜座可以过滤生物膜脱落物，净化水质使其达到过滤的要求，最后通过出水座排出，达到了双膜处理污水的要求。
本发明的有益效果如下：
1.本发明所述的一种双膜污水处理装置及其处理方法，通过设置了第一隔板，避免污水对生态膜座直接冲击，减少污水沉积物对自生态膜座影响，解决了现有技术中由于生态膜座直接受到污水冲击，导致其使用寿命降低的问题；通过生物膜座培植形成生物膜通过其上微生物的新陈代谢的作用，对污水中的有机污染物进行缺氧、有氧降解分离；自生态膜座可以过滤生物膜脱落物，进一步净化水质使其达到过滤的要求，最后通过出水座排出，达到了双膜处理污水的要求，有利于对水质的再次使用。
2.本发明所述的一种双膜污水处理装置及其处理方法，通过在污水冲击到凹面板一侧时，凹面板受到一定的冲力，从而抵触板一侧受力，在摇杆的作用下，此摇杆会带动抵触板摆动，在抵触板摆动过程中，抵触板的底面会与紧压板的上表面相接触，使抵触板带动紧压板向回收座的一侧移动，使紧压板压缩回收座内部的固体杂质，使固体杂质呈块状堆积在一起，便于对其的回收。
（发明人：李春林;杨秋林;王佳;王建军;龚雪）
