公布日：2022.12.09
申请日：2022.10.14
分类号：B01F27/90(2022.01)I;B01F35/50(2022.01)I;B01F35/71(2022.01)I;B01F35/75(2022.01)I;C02F1/66(2006.01)I
摘要
本发明涉及废水处理技术领域，尤其涉及一种向酸性蚀刻废水中添加液碱的混合设备。本发明提供一种操作较为安全的液碱添加混合设备。本发明提供了这样一种向酸性蚀刻废水中添加液碱的混合设备，包括有混合桶、底座、支架和出料管等；混合桶底部连接有底座，混合桶外侧连接有支架，混合桶下部连接有出料管并连通，出料管贯穿于底座。操作人员移动密封塞，便于液碱掉落在混合桶内，可防止液碱溅入到皮肤表面，进而提高本装置使用的安全性；通过启动电机，能够带动搅拌片进行转动，从而提高酸性蚀刻废水和液碱进行混合的效率。
权利要求书

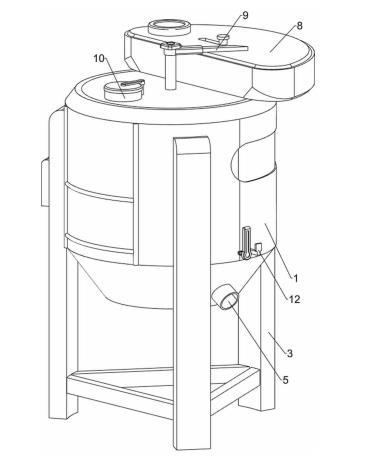

1.一种向酸性蚀刻废水中添加液碱的混合设备，包括有混合桶(1)、底座(2)、支架(3)和出料管(5)，混合桶(1)底部连接有底座(2)，混合桶(1)外侧连接有支架(3)，混合桶(1)下部连接有出料管(5)并连通，出料管(5)贯穿于底座(2)，混合桶(1)上部开有两个进料孔(6)，两个进料孔(6)分别用于排入酸性蚀刻废水和排入液碱，其特征是：还包括有混合机构(7)和添加机构(8)，混合桶(1)和底座(2)之间设有用于对酸性蚀刻废水和液碱进行混合的混合机构(7)，混合桶(1)顶部设有用于添加液碱的添加机构(8)。
2.按照权利要求1所述的一种向酸性蚀刻废水中添加液碱的混合设备，其特征是：混合机构(7)包括有电机(71)、连接杆(72)和搅拌片(73)，底座(2)内部安装有电机(71)，电机(71)的输出轴通过联轴器连接有连接杆(72)，连接杆(72)与混合桶(1)转动式连接，连接杆(72)上均匀间隔连接有至少两个搅拌片(73)，搅拌片(73)用于对酸性蚀刻废水和液碱进行混合。
3.按照权利要求2所述的一种向酸性蚀刻废水中添加液碱的混合设备，其特征是：添加机构(8)包括有出料框(81)、第一密封盖(82)、密封塞(84)、限位框(85)、固定块(86)和第一弹性件(87)，混合桶(1)顶部连接有出料框(81)，出料框(81)上部旋合式连接有第一密封盖(82)，出料框(81)上部开有滑动孔(83)，滑动孔(83)位于第一密封盖(82)的一侧，滑动孔(83)上滑动式连接有密封塞(84)，密封塞(84)与后侧的进料孔(6)接触进行密封，出料框(81)内部连接有限位框(85)，限位框(85)位于后侧的进料孔(6)上方，密封塞(84)与限位框(85)滑动式连接，出料框(81)内部连接有固定块(86)，固定块(86)位于限位框(85)的一侧，固定块(86)与密封塞(84)之间连接有第一弹性件(87)。
4.按照权利要求3所述的一种向酸性蚀刻废水中添加液碱的混合设备，其特征是：还包括有用于自动推动密封塞(84)的控制机构(9)，控制机构(9)包括有固定杆(91)、接触块(92)和第二弹性件(93)，连接杆(72)顶部连接有固定杆(91)，固定杆(91)与混合桶(1)上部转动式连接，固定杆(91)上滑动式连接有接触块(92)，接触块(92)转动能够与密封塞(84)接触，使密封塞(84)向左移动，接触块(92)与固定杆(91)之间连接有第二弹性件(93)。
5.按照权利要求4所述的一种向酸性蚀刻废水中添加液碱的混合设备，其特征是：还包括有用于对混合桶(1)进行密封的送料机构(10)，送料机构(10)包括有限位杆(101)、连接管(102)和第二密封盖(103)，混合桶(1)顶部连接有限位杆(101)，限位杆(101)位于出料框(81)的一侧，混合桶(1)顶部连接有连接管(102)，连接管(102)位于前侧的进料孔(6)上方，限位杆(101)上转动式连接有第二密封盖(103)，第二密封盖(103)能够对连接管(102)进行密封。
6.按照权利要求5所述的一种向酸性蚀刻废水中添加液碱的混合设备，其特征是：还包括有用于辅助对酸性蚀刻废水和液碱进行混合的辅助搅拌机构(11)，辅助搅拌机构(11)包括有球形杆(111)、滑动杆(112)、接触杆(113)、搅拌块(114)和限位板(115)，底座(2)内部连接有球形杆(111)，球形杆(111)位于电机(71)的一侧，连接杆(72)内滑动式连接有滑动杆(112)，滑动杆(112)下部连接有接触杆(113)，接触杆(113)转动能够与球形杆(111)接触，滑动杆(112)上部间隔连接有至少两个搅拌块(114)，每个搅拌块(114)均与连接杆(72)滑动式连接，搅拌块(114)用于对酸性蚀刻废水和液碱进行混合，每个搅拌片(73)内部均连接有限位板(115)，每个搅拌块(114)分别与相近的限位板(115)滑动式连接。
7.按照权利要求6所述的一种向酸性蚀刻废水中添加液碱的混合设备，其特征是：还包括有用于对出料管(5)进行开合的阻断机构(12)，阻断机构(12)包括有阀门(121)、扭力弹簧(122)和弹性卡扣(123)，混合桶(1)下部转动式连接有阀门(121)，阀门(121)位于出料管(5)的上侧，阀门(121)用于对出料管(5)进行密封，阀门(121)上套设有扭力弹簧(122)，扭力弹簧(122)两端分别与阀门(121)和混合桶(1)相连接，混合桶(1)下部连接有弹性卡扣(123)，弹性卡扣(123)位于阀门(121)的一侧，阀门(121)向后转动能够与弹性卡扣(123)卡接。
8.按照权利要求7所述的一种向酸性蚀刻废水中添加液碱的混合设备，其特征是：还包括有观察窗(4)，混合桶(1)上部嵌入有观察窗(4)，观察窗(4)用于观察酸性蚀刻废水和液碱混合情况。
发明内容
为了克服现有技术在添加液碱时稍微操作不当，极容易使液碱溅入到皮肤表面导致受伤，具有一定安全隐患的缺点，本发明的技术问题：提供一种操作较为安全的向酸性蚀刻废水中添加液碱的混合设备。
本发明的技术实施方案是：一种向酸性蚀刻废水中添加液碱的混合设备，包括有混合桶、底座、支架和出料管，混合桶底部连接有底座，混合桶外侧连接有支架，混合桶下部连接有出料管并连通，出料管贯穿于底座，混合桶上部开有两个进料孔，两个进料孔分别用于排入酸性蚀刻废水和排入液碱，还包括有混合机构和添加机构，混合桶和底座之间设有用于对酸性蚀刻废水和液碱进行混合的混合机构，混合桶顶部设有用于添加液碱的添加机构。
可选地，混合机构包括有电机、连接杆和搅拌片，底座内部安装有电机，电机的输出轴通过联轴器连接有连接杆，连接杆与混合桶转动式连接，连接杆上均匀间隔连接有至少两个搅拌片，搅拌片用于对酸性蚀刻废水和液碱进行混合。
可选地，添加机构包括有出料框、第一密封盖、密封塞、限位框、固定块和第一弹性件，混合桶顶部连接有出料框，出料框上部旋合式连接有第一密封盖，出料框上部开有滑动孔，滑动孔位于第一密封盖的一侧，滑动孔上滑动式连接有密封塞，密封塞与后侧的进料孔接触进行密封，出料框内部连接有限位框，限位框位于后侧的进料孔上方，密封塞与限位框滑动式连接，出料框内部连接有固定块，固定块位于限位框的一侧，固定块与密封塞之间连接有第一弹性件。
可选地，还包括有用于自动推动密封塞的控制机构，控制机构包括有固定杆、接触块和第二弹性件，连接杆顶部连接有固定杆，固定杆与混合桶上部转动式连接，固定杆上滑动式连接有接触块，接触块转动能够与密封塞接触，使密封塞向左移动，接触块与固定杆之间连接有第二弹性件。
可选地，还包括有用于对混合桶进行密封的送料机构，送料机构包括有限位杆、连接管和第二密封盖，混合桶顶部连接有限位杆，限位杆位于出料框的一侧，混合桶顶部连接有连接管，连接管位于前侧的进料孔上方，限位杆上转动式连接有第二密封盖，第二密封盖能够对连接管进行密封。
可选地，还包括有用于辅助对酸性蚀刻废水和液碱进行混合的辅助搅拌机构，辅助搅拌机构包括有球形杆、滑动杆、接触杆、搅拌块和限位板，底座内部连接有球形杆，球形杆位于电机的一侧，连接杆内滑动式连接有滑动杆，滑动杆下部连接有接触杆，接触杆转动能够与球形杆接触，滑动杆上部间隔连接有至少两个搅拌块，每个搅拌块均与连接杆滑动式连接，搅拌块用于对酸性蚀刻废水和液碱进行混合，每个搅拌片内部均连接有限位板，每个搅拌块分别与相近的限位板滑动式连接。
可选地，还包括有用于对出料管进行开合的阻断机构，阻断机构包括有阀门、扭力弹簧和弹性卡扣，混合桶下部转动式连接有阀门，阀门位于出料管的上侧，阀门用于对出料管进行密封，阀门上套设有扭力弹簧，扭力弹簧两端分别与阀门和混合桶相连接，混合桶下部连接有弹性卡扣，弹性卡扣位于阀门的一侧，阀门向后转动能够与弹性卡扣卡接。
可选地，还包括有观察窗，混合桶上部嵌入有观察窗，观察窗用于观察酸性蚀刻废水和液碱混合情况。
本发明的有益效果：1、操作人员移动密封塞，便于液碱掉落在混合桶内，可防止液碱溅入到皮肤表面，进而提高本装置使用的安全性；通过启动电机，能够带动搅拌片进行转动，从而提高酸性蚀刻废水和液碱进行混合的效率。
2、通过接触块与密封塞接触，能够向左移动密封塞，从而达到液碱自动掉落的效果。
3、通过第二密封盖对连接管进行密封，能够防止异物掉落在混合桶内，影响酸性蚀刻废水和液碱混合时的反应效果。
4、接触杆与球形杆接触和脱离，能够使搅拌块与搅拌片相互配合，从而提高对酸性蚀刻废水和液碱混合的效果。
5、操作人员向后转动阀门，能够使弹性卡扣对阀门卡接，从而达到对混合完成的酸性蚀刻废水和液碱排出的目的。
（发明人：陈天华;徐刚;肖华;杨伟宏）
