高新水循环利用工业污水多级处理装置

发布时间:2023-6-2 14:45:53  中国污水处理工程网

公布日:2022.08.30

申请日:2022.04.12

分类号:C02F9/04(2006.01)I

摘要

本发明公开了一种具有水循环利用功能的工业污水多级处理系统,包括箱体、固定盖、进水管和回流管,所述箱体的上端设置有固定盖,所述固定盖的上端设置有进水管,所述固定盖的下端设置有呈倾斜状的出水管,所述箱体的内部上端滑动设置有支撑层和过滤板,所述支撑层和过滤板的侧面滑动设置有第一滑动结构和第二滑动结构,所述第二滑动结构均匀分布在箱体的内部上端;水通过出水管进入到装置的内部时会带动支撑层和过滤板进行转动,由于水流对涡轮的一侧冲击和过滤板内杂质分布不均所以会造成过滤板出现倾斜现象,过滤板倾斜会带动第一摩擦球进行上下移动与过滤板进行碰撞,从而避免杂质聚团附着在过滤板上。


权利要求书

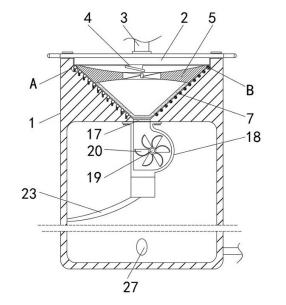

1.一种具有水循环利用功能的工业污水多级处理系统,包括箱体(1)、固定盖(2)、进水管(3)和回流管(27),其特征在于:所述箱体(1)的上端设置有固定盖(2),所述固定盖(2)的上端设置有进水管(3),所述固定盖(2)的下端设置有呈倾斜状的出水管(4),所述箱体(1)的内部上端滑动设置有支撑层(5)和过滤板(7),所述支撑层(5)和过滤板(7)的侧面滑动设置有第一滑动结构和第二滑动结构,所述第二滑动结构均匀分布在箱体(1)的内部上端,所述箱体(1)的内部上下两端连接处设置有过滤层(17),所述箱体(1)的下端分布设置有下药结构和搅拌结构,所述箱体(1)的侧面设置有储存架(21),所述箱体(1)的下端设置有回流管(27),所述回流管(27)的另一端与进水管(3)相连接;所述出水管(4)倾斜向第一滑动结构,所述支撑层(5)的上下两侧为弧形,所述支撑层(5)的内部中心处设置有涡轮(6),所述涡轮(6)位于出水管(4)的正下方,所述支撑层(5)的内部螺纹设置有过滤板(7);所述第一滑动结构包括第一限位孔(8)、第一弹簧(9)、支撑板(10)和第一摩擦球(11),所述第一限位孔(8)开设在箱体(1)的内部上端,所述第一限位孔(8)的内部由下至上设置有第一弹簧(9)、支撑板(10)和第一摩擦球(11),所述第一摩擦球(11)滑动设置在第一限位孔(8)的内部;所述第一摩擦球(11)的外侧设置有摩擦层(12),所述摩擦层(12)和第一限位孔(8)为贴合连接;所述第二滑动结构包括第二限位孔(13)、限位轴(14)和第二摩擦球(15),所述第二限位孔(13)的内部设置有限位轴(14),所述限位轴(14)的中间处呈球形,所述限位轴(14)的外侧设置有第二摩擦球(15);所述第二摩擦球(15)的内部呈空心状,所述第二摩擦球(15)的内部均匀分布有内侧直径小外侧直径大的固定孔(16);所述下药结构包括固定道(18)、固定轴(19)和叶片(20),所述固定道(18)的内部转动设置有固定轴(19),所述固定轴(19)的外侧设置有叶片(20);所述固定道(18)的下端连接有搅拌结构,所述搅拌结包括流道(23)、固定槽(24)、第二弹簧(25)和导向板(26),所述流道(23)呈弧形分布在箱体(1)的内部下端侧面,所述流道(23)的边缘高度与固定道(18)的距离呈反比,所述流道(23)的侧面与下端呈弧形,所述箱体(1)的侧面内部开设有固定槽(24),所述固定槽(24)与流道(23)的中心线位于同一水平面,所述固定槽(24)的内部设置有第二弹簧(25)和导向板(26),所述导向板(26)的内部为凹面;第二摩擦球(15)由气囊构成,第二摩擦球(15)的内部呈空心状填充有气体。

2.根据权利要求1所述的一种具有水循环利用功能的工业污水多级处理系统,其特征在于:所述储存架(21)的出料口位于固定道(18)的正上方,所述储存架(21)的内部转动设置有绞龙(22),所述绞龙(22)与固定轴(19)相连接。

发明内容

本发明的目的在于提供一种具有水循环利用功能的工业污水多级处理系统,以解决上述背景技术中提出的问题。

为了解决上述技术问题,本发明提供如下技术方案:一种具有水循环利用功能的工业污水多级处理系统,包括箱体、固定盖、进水管和回流管,所述箱体的上端设置有固定盖,所述固定盖的上端设置有进水管,所述固定盖的下端设置有呈倾斜状的出水管,所述箱体的内部上端滑动设置有支撑层和过滤板,所述支撑层和过滤板的侧面滑动设置有第一滑动结构和第二滑动结构,所述第二滑动结构均匀分布在箱体的内部上端,所述箱体的内部上下两端连接处设置有过滤层,所述箱体的下端分布设置有下药结构和搅拌结构,所述箱体的侧面设置有储存架,所述箱体的下端设置有回流管,所述回流管的另一端与进水管相连接,回流管与循环泵相连接,循环泵通过回流管将箱体内的水抽出补充到进水管的内部,从而保证进水管内的水压,使得水可以均匀的进入到出水管的内部,从而使得装置内的水压更稳定,同时可以使得装置内的水可以进行循环流动,保证装置对水的过滤效果,水通过出水管流入到箱体的内部,当水流入到支撑层和过滤板的内部时会对水进行过滤,随后水会通过过滤层流到下层,在箱体的下层中会加入药与水进行反应,从而对水进行有效的处理。

进一步的,所述出水管倾斜向第一滑动结构,所述支撑层的上下两侧为弧形,所述支撑层的内部中心处设置有涡轮,所述涡轮位于出水管的正下方,所述支撑层的内部螺纹设置有过滤板,当水通过出水管流出时会与涡轮接触,从而带动支撑层、涡轮和过滤板进行转动,过滤板会对水中的杂质进行过滤,当过滤板进行旋转时会使得杂质附着在过滤板的内壁上,当水需要通过过滤板流出时会先通过杂质,而杂质也可以对水进行过滤,从而增加装置的过滤效果;

当装置使用较长时间后,可以通过将固定盖内的螺栓拆卸,从而将箱体打开,此时可以将支撑层和过滤板取出,通过转动过滤板将其打开,从而对过滤板的内部进行清洁,由于支撑层的上下两端为斜面,所以可以避免杂质附着在支撑层的表面,保证装置的稳定性运行。

进一步的,所述第一滑动结构包括第一限位孔、第一弹簧、支撑板和第一摩擦球,所述第一限位孔开设在箱体的内部上端,所述第一限位孔的内部由下至上设置有第一弹簧、支撑板和第一摩擦球,所述第一摩擦球滑动设置在第一限位孔的内部,当装置在进行正常使用时,第一滑动结构会减小支撑层和过滤板在转动时受到的摩擦力,保证支撑层和过滤板可以进行正常转动;

由于水城倾斜状对涡轮进行冲击,所以支撑层和过滤板与水进行冲击的一侧会发生倾斜,同时当过滤板的内部出现杂质分布不均时,也会使得过滤板的一侧凸出,而当凸出的过滤板与第一摩擦球相接处时会推动第一摩擦球向下移动缩入到第一限位孔的内部,从而避免第一摩擦球和过滤板发生撞击的现象,之后第一弹簧推动支撑板向上移动,从而对第一摩擦球进行支撑,使得第一摩擦球对过滤板进行支撑,当第一摩擦球移动的过程中会与过滤板进行撞击带动过滤板进行振动,从而使得过滤板内部的杂质更加松散,避免过滤板内的杂质聚团凝固造成水不可以正常流出的现象。

进一步的,所述第一摩擦球的外侧设置有摩擦层,所述摩擦层和第一限位孔为贴合连接,当第一摩擦球向下移动时,摩擦层会与第一限位孔的内壁进行摩擦,从而使得摩擦层附带电荷,摩擦层产生的电荷会传递给过滤板内的杂质,从而使得杂质附带上同种电荷,避免杂质出现聚团的现象,同时当水中附带电荷时,当电荷传递给颗粒状的药时,会使得药更加均匀的分布在水中,避免装置内的药出现聚团现象。

进一步的,所述第二滑动结构包括第二限位孔、限位轴和第二摩擦球,所述第二限位孔的内部设置有限位轴,所述限位轴的中间处呈球形,所述限位轴的外侧设置有第二摩擦球,第二滑动结构均匀的分布在箱体的内部,在支撑层和过滤板进行转动时,第二摩擦球会在第二限位孔的内部进行转动,而限位轴会对第二摩擦球进行限位,保证第二摩擦球转动的稳定性,当第二摩擦球进行转动时可以减小支撑层和过滤板受到的摩擦力。

进一步的,所述第二摩擦球的内部呈空心状,所述第二摩擦球的内部均匀分布有内侧直径小外侧直径大的固定孔,第二摩擦球由气囊构成,第二摩擦球的内部呈空心状填充有气体,所以当过滤板进行振动时对第二摩擦球造成的压力随之发生变化,当第二摩擦球受力较大时其会发生收缩,同时第二摩擦球和限位轴之间的阻力增大,所以会使得第二摩擦球和限位轴之间进行摩擦生热,由于对第二摩擦球进行了挤压,所以会使得第二摩擦球内的水会从固定孔喷出,而水会沿着第二限位孔向过滤板喷射,从而避免过滤板出现堵塞的现象,而加热的水可以增加聚团杂质的温度,使得聚团杂质之间的间隙增大,进一步避免杂质之间聚团对装置造成堵塞,同时由于局部的水温较高,所以可以加速药与水之间的混合效果,便于对水进行处理。

进一步的,所述下药结构包括固定道、固定轴和叶片,所述固定道的内部转动设置有固定轴,所述固定轴的外侧设置有叶片,当水通过过滤层向下进行流动时会进入到固定道的内部,从而带动叶片进行移动,当叶片进行移动时会带动固定轴进行转动。

进一步的,所述储存架的出料口位于固定道的正上方,所述储存架的内部转动设置有绞龙,所述绞龙与固定轴相连接,当固定轴进行转动时会带动绞龙进行转动,当绞龙进行转动时会使得储存架内的药均匀向外进行流动,从而便于与装置内的水进行加药处理。

进一步的,所述固定道的下端连接有搅拌结构,所述搅拌结包括流道、固定槽、第二弹簧和导向板,所述流道呈弧形分布在箱体的内部下端侧面,所述流道的边缘高度与固定道的距离呈反比,所述流道的侧面与下端呈弧形,所述箱体的侧面内部开设有固定槽,所述固定槽与流道的中心线位于同一水平面,所述固定槽的内部设置有第二弹簧和导向板,所述导向板的内部为凹面,水和药会通过固定道流入到流道的内部,当水进行流动时会与导向板进行冲击,从而带动导向板缩入到固定槽的内部,之后第二弹簧带动导向板恢复原位,而在导向板恢复原位的过程中会推动水流进行横向进行移动,从而导致部分水流向上流动进入到箱体的内部,而部分水流会在流道的下端进行循环流动,从而使得水与药之间进行均匀混合,而随着流道的侧面高度降低,会使得水药混合物均匀的流入到箱体的内部;

由于流道呈环形,所以从流道内流出的药水会呈倾斜状流出,从而带动箱体下端的水进行转动,当水进行转动时会使得融化部分呈粉末状的药向水流中心处聚集,从而使得药更加均匀的与装置内的水进行混合,而在水通过回流管流出时,由于回流管的开口呈倾斜状,也可以使得装置内的水流进行流动。

与现有技术相比,本发明所达到的有益效果是:本发明在使用时,水通过出水管进入到装置的内部时会带动支撑层和过滤板进行转动,由于水流对涡轮的一侧冲击和过滤板内杂质分布不均所以会造成过滤板出现倾斜现象,过滤板倾斜会带动第一摩擦球进行上下移动与过滤板进行碰撞,从而避免杂质聚团附着在过滤板上,同时会对第二摩擦球进行挤压,从而使得第二摩擦球内的水对过滤板进行冲击,进一步避免杂质对过滤板造成堵塞,由于过滤板内含有松软的杂质,杂质可以对过滤板内的水进行过滤,增加过滤板的过滤效果。

(发明人:林自强;薛飞;王冰然;田磊;戚娟娟;任建姣)
