公布日：2022.08.12
申请日：2022.04.22
分类号：C02F9/10(2006.01)I;C02F1/02(2006.01)I;C02F1/72(2006.01)I;C02F1/78(2006.01)I
摘要
本发明公开了一种环保型臭氧催化氧化污水处理设备及其处理方法，属于污水处理设备技术领域。一种环保型臭氧催化氧化污水处理设备，包括高温锅炉和处理罐，所述高温锅炉上分别固定连通有废水进水管和排气管，所述高温锅炉和处理罐之间固定连通有第一排水管，所述处理罐上分别固定连接有废气管和第二排水管；本发明通过高温锅炉对废水预先进行高温杀菌处理，再排入到处理罐中进行处理，并通过在进行高温处理时高温锅炉产生的蒸汽驱动凸轮和曝气管在处理罐中旋转，使得臭氧在处理罐中大量扩散，并驱动连接架上下往复运动，对催化剂床层的过水孔进行清理，使得臭氧与催化剂床层充分接触并融合，进而提高了对废水的处理效果和效率。
权利要求书

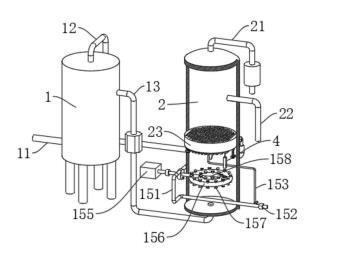

1.一种环保型臭氧催化氧化污水处理设备，包括高温锅炉（1）和处理罐（2），其特征在于，所述高温锅炉（1）上分别固定连通有废水进水管（11）和排气管（12），所述高温锅炉（1）和处理罐（2）之间固定连通有第一排水管（13），所述处理罐（2）上分别固定连接有废气管（21）和第二排水管（22），还包括：转动连接在所述处理罐（2）上的主管道（158），所述主管道（158）上固定连接有曝气管（156），所述曝气管（156）在处理罐（2）中，所述曝气管（156）上固定连通有曝气喷头（157）；固定连接在所述处理罐（2）一侧的第二安装盒（15），所述主管道（158）一端转动连接在第二安装盒（15）中，所述主管道（158）上圆周固定连接有叶轮片（150），所述叶轮片（150）在第二安装盒（15）中；臭氧发生器（155），所述臭氧发生器（155）的输出端与主管道（158）一端相连通；固定连接在所述处理罐（2）中的催化剂床层（23）；所述主管道（158）一端转动连接有旋转接头（154），所述旋转接头（154）与臭氧发生器（155）输出端固定相连；所述第一排水管（13）的末端与处理罐（2）底部相连通，所述曝气管（156）位于第一排水管（13）末端的上方，所述催化剂床层（23）位于曝气管（156）上方；还包括连接架（3），所述催化剂床层（23）上开设有过水孔（231），所述处理罐（2）内壁对称固定连接有安装板（31），所述安装板（31）上滑动连接有导杆（32），所述连接架（3）固定连接在导杆（32）上，所述连接架（3）位于催化剂床层（23）下方，且连接架（3）上固定连接有与过水孔（231）相对应的顶管（34），所述顶管（34）滑动连接在过水孔（231）中，所述安装板（31）上固定连接有弹簧（33），所述弹簧（33）远离安装板（31）的一端固定连接在连接架（3）的底部；所述处理罐（2）上转动连接有转轴（143），所述转轴（143）一端固定连接有与连接架（3）底部相对应的凸轮（144）；所述处理罐（2）一侧固定连接有第一安装盒（14），所述第一安装盒（14）中转动连接有叶轮件（142），所述转轴（143）一端与叶轮件（142）的旋转输出轴固定相连，所述第一安装盒（14）一侧固定连接有第一连接管（141）。
2.根据权利要求1所述的一种环保型臭氧催化氧化污水处理设备，其特征在于，所述排气管（12）远离高温锅炉（1）的一端固定连通在第一安装盒（14）另一侧，所述第一连接管（141）远离第一安装盒（14）的一端固定连通在第二安装盒（15）一侧，所述第二安装盒（15）另一侧固定连通有排出管（151），所述排出管（151）贯穿处理罐（2）。
3.根据权利要求2所述的一种环保型臭氧催化氧化污水处理设备，其特征在于，所述排出管（151）上设有溢流阀（152），所述排出管（151）上固定连通有第二连接管（153），所述连接架（3）中开设有与顶管（34）相连通的气道（30），所述顶管（34）顶端开设有排气孔（341），所述第二连接管（153）远离排出管（151）的一端连接在连接架（3）上，且所述第二连接管（153）与气道（30）连通，所述第二连接管（153）上设有单向阀，所述顶管（34）侧壁开设有斜向上的喷气孔（342）。
4.根据权利要求3所述的一种环保型臭氧催化氧化污水处理设备，其特征在于，所述第二连接管（153）上固定连接有连接盒（4），所述连接盒（4）中滑动连接有封堵块（41），所述封堵块（41）与第二连接管（153）相对应，所述连接盒（4）上滑动连接有连接杆（42），所述连接杆（42）一端与封堵块（41）固定相连，所述连接杆（42）另一端与连接架（3）固定相连。
5.一种环保型臭氧催化氧化污水处理方法，包括权利要求4所述的一种环保型臭氧催化氧化污水处理设备，其特征在于，主要包括以下步骤：S1：启动高温锅炉（1）和臭氧发生器（155），废水先进入到高温锅炉（1）中进行高温处理，再通过第一排水管（13）排入处理罐（2）中，并在高温处理时产生蒸汽，蒸汽进入到排气管（12）中，同时臭氧排入到处理罐（2）中；S2：排气管（12）中的蒸汽气体驱动叶轮件（142）旋转，带动转轴（143）和凸轮（144）旋转，凸轮（144）旋转驱动连接架（3）往复上下运动，对催化剂床层（23）上过水孔（231）内的异物进行清理；S3：同时，蒸汽再驱动叶轮片（150）使得主管道（158）旋转，带动曝气管（156）和曝气喷头（157）在处理罐（2）中旋转；S4：并将排出管（151）内排出的蒸汽通过第二连接管（153）排入到顶管（34）中，对催化剂床层（23）的过水孔（231）内的异物进行冲击清理，同时对过水孔（231）内壁上的粘附物进行冲洗清理；S5：处理后的废水从第二排水管（22）排出。
发明内容
本发明的目的是为了解决在进行污水处理中，现有在进行污水臭氧处理时，多是直接将臭氧通入到处理罐中，而臭氧在进入到处理罐中时，无法快速扩散开，造成局部聚集，导致臭氧无法充分与处理罐中的催化剂床层进行接触融合，导致处理效果差，处理效率低下的问题。
为了实现上述目的，本发明采用了如下技术方案：
一种环保型臭氧催化氧化污水处理设备，包括高温锅炉和处理罐，所述高温锅炉上分别固定连通有废水进水管和排气管，所述高温锅炉和处理罐之间固定连通有第一排水管，所述处理罐上分别固定连接有废气管和第二排水管，还包括：转动连接在所述处理罐上的主管道，所述主管道上固定连接有曝气管，所述曝气管在处理罐中，所述曝气管上固定连通有曝气喷头；固定连接在所述处理罐一侧的第二安装盒，所述主管道一端转动连接在第二安装盒中，所述主管道上圆周固定连接有叶轮片，所述叶轮片在第二安装盒中；臭氧发生器，所述臭氧发生器的输出端与主管道一端相连通；固定连接在所述处理罐中的催化剂床层。
为了便于主管道与臭氧发生器连接，优选地，所述主管道一端转动连接有旋转接头，所述旋转接头与臭氧发生器输出端固定相连。
进一步的，所述第一排水管的末端与处理罐底部相连通，所述曝气管位于第一排水管末端的上方，所述催化剂床层位于曝气管上方。
为了提高处理效率，进一步的，还包括连接架，所述催化剂床层上开设有过水孔，所述处理罐内壁对称固定连接有安装板，所述安装板上滑动连接有导杆，所述连接架固定连接在导杆上，所述连接架位于催化剂床层下方，且连接架上固定连接有与过水孔相对应的顶管，所述顶管滑动连接在过水孔中，所述安装板上固定连接有弹簧，所述弹簧远离安装板的一端固定连接在连接架的底部。
为了便于驱动连接架上下运动，进一步的，所述处理罐上转动连接有转轴，所述转轴一端固定连接有与连接架底部相对应的凸轮。
为了驱动带动转轴旋转，进一步的，所述处理罐一侧固定连接有第一安装盒，所述第一安装盒中转动连接有叶轮件，所述转轴一端与叶轮件的旋转输出轴固定相连，所述第一安装盒一侧固定连接有第一连接管。
为了便于驱动主管道旋转，进一步的，所述排气管远离高温锅炉的一端固定连通在第一安装盒另一侧，所述第一连接管远离第一安装盒的一端固定连通在第二安装盒一侧，所述第二安装盒另一侧固定连通有排出管，所述排出管贯穿处理罐。
为了提高处理效率，进一步的，所述排出管上设有溢流阀，所述排出管上固定连通有第二连接管，所述连接架中开设有与顶管相连通的气道，所述顶管顶端开设有排气孔，所述第二连接管远离排出管的一端连接在连接架上，所述第二连接管与气道连通，所述第二连接管上设有单向阀，所述顶管侧壁开设有斜向上的喷气孔。
为了提高处理效果，进一步的，所述第二连接管上固定连接有连接盒，所述连接盒中滑动连接有封堵块，所述封堵块与第二连接管相对应，所述连接盒上滑动连接有连接杆，所述连接杆一端与封堵块固定相连，所述连接杆另一端与连接架固定相连。
一种环保型臭氧催化氧化污水处理方法，主要包括以下步骤：
S1：启动高温锅炉和臭氧发生器，废水先进入到高温锅炉中进行高温处理，再通过第一排水管排入处理罐中，并在高温处理时产生蒸汽，蒸汽进入到排气管中，同时臭氧排入到处理罐中；
S2：排气管中的蒸汽气体驱动叶轮件旋转，带动转轴和凸轮旋转，凸轮旋转驱动连接架往复上下运动，对催化剂床层上过水孔内的异物进行清理；
S3：同时，蒸汽再驱动叶轮片使得主管道旋转，带动曝气管和曝气喷头在处理罐中旋转；
S4：并将排出管内排出的蒸汽通过第二连接管排入到顶管中，对催化剂床层的过水孔内的异物进行冲击清理，同时对过水孔内壁上的粘附物进行冲洗清理；
S5：处理后的废水从第二排水管排出。
与现有技术相比，本发明提供了一种环保型臭氧催化氧化污水处理设备及其处理方法，具备以下有益效果：该装置中未涉及部分均与现有技术相同或可采用现有技术加以实现，本发明通过高温锅炉对废水预先进行高温杀菌处理，再排入到处理罐中进行处理，并通过在进行高温处理时高温锅炉产生的蒸汽驱动凸轮和曝气管在处理罐中旋转，使得臭氧在处理罐中大量扩散，并驱动连接架上下往复运动，对催化剂床层的过水孔进行清理，使得臭氧与催化剂床层充分接触并融合，进而提高了对废水的处理效果和效率。
（发明人：孙锋;李海侠;孙艳）
