公布日：2022.08.30
申请日：2022.04.26
分类号：C02F9/14(2006.01)I;B02C18/00(2006.01)I;B02C18/14(2006.01)I;B02C18/18(2006.01)I;C02F101/10(2006.01)N;C02F101/16(2006.01)N
摘要
本发明公开一种淤泥清理装置，其特征在于，包括移动架一、两个壳体、两组升降架、螺旋叶片、驱动电机、淤泥泵；移动架一包括摆动部分、支撑部分，摆动部分一端和支撑部分铰接，另一端和支撑部分之间设置有液压缸一，使摆动部分具有水平、向上倾斜、向下倾斜三种状态；在摆动部分呈水平状态，且两个所述壳体分离的状态下，两组所述升降架可以使螺旋叶片下移，螺旋叶片用于分割搅拌淤泥；在摆动部分呈向上倾斜状态，且两个所述壳体贴合的状态下，螺旋叶片处于空腔内，用于转移淤泥；在摆动部分呈向下倾斜状态，且两个所述壳体贴合的状态下，螺旋叶片处于空腔内，用于初步挤压并转移淤泥；本发明还公开一种包括该泥清理装置的污水处理再生系统。
权利要求书

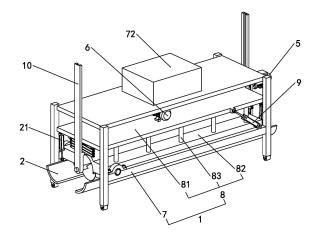

1.一种淤泥清理装置，其特征在于，包括移动架一(1)、两个壳体(2)、两组升降架(3)、螺旋叶片(4)、驱动电机(5)、淤泥泵(6)；所述移动架一(1)包括摆动部分(8)、支撑部分(7)，摆动部分(8)一端和支撑部分(7)铰接，另一端和支撑部分(7)之间设置有液压缸一(9)，液压缸一(9)用于使摆动部分(8)具有水平、向上倾斜、向下倾斜三种状态；所述摆动部分(8)底面设置有半腔体(821)，两个所述壳体(2)分别处于半腔体(821)轴线的两侧，两个壳体(2)均沿该轴线的垂直方向滑动连接于摆动部分(8)底面；摆动部分(8)上还设置于带动壳体(2)移动的液压缸二(21)，两个所述壳体(2)在贴合状态下，和半腔体(821)组成空腔；所述淤泥泵(6)设置于摆动部分(8)，并从半腔体(821)中间位置连通空腔；两组所述升降架(3)分别设置于摆动部分(8)两端，摆动部分(8)上设置有带动两组升降架(3)升降的驱动组件，两组升降架(3)的底部均设置有安装块(10)；所述螺旋叶片(4)两端分别转动连接于两个安装块(10)，所述驱动电机(5)设置于其中一个安装块(10)，并用于驱动螺旋叶片(4)转动，越靠近驱动电机(5)，螺旋叶片(4)之间的间距越大；在摆动部分(8)呈水平状态，且两个所述壳体(2)分离的状态下，两组所述升降架(3)可以使螺旋叶片(4)下移，螺旋叶片(4)用于分割搅拌淤泥；在摆动部分(8)呈向上倾斜状态，且两个所述壳体(2)贴合的状态下，驱动电机(5)对应朝上的一端，螺旋叶片(4)处于空腔内，用于转移淤泥；在摆动部分(8)呈向下倾斜状态，且两个所述壳体(2)贴合的状态下，驱动电机(5)对应朝下的一端，螺旋叶片(4)处于空腔内，用于初步挤压并转移淤泥。
2.根据权利要求1所述的一种淤泥清理装置，其特征在于，所述摆动部分(8)包括上部分(81)、下部分(82)、连接两者的若干连接柱(83)；所述半腔体(821)设置于下部分(82)，两个壳体(2)滑动连接于下部分(82)；所述液压缸二(21)共有四个，分别配合两个壳体(2)的两端；液压缸二(21)的缸体顶端铰接于上部分(81)，液压缸二(21)的伸缩杆朝下并固定连接有铰接块，铰接块铰接于同侧壳体(2)的对应端部。
3.根据权利要求2所述的一种淤泥清理装置，其特征在于，两组所述升降架(3)为相同的剪刀架，剪刀架顶部为两个铰接端，两个铰接端均铰接有移动动一，两个移动块一(11)分别处于半腔体(821)轴线的两侧，并沿该轴线的垂直方向滑动连接于上部分(81)。
4.根据权利要求3所述的一种淤泥清理装置，其特征在于，所述驱动组件包括两个液压缸三(13)、两个移动块二(12)、两组铰接条(14)；两个所述移动块二(12)沿半腔体(821)轴线滑动连接于上部分(81)，每组铰接条(14)的数量为两个，其中一端均铰接于移动块二(12)，另一端分别铰接于同侧的两个移动块一(11)；两个液压缸三(13)固设于上部分(81)，并分别用于带动两个移动块二(12)移动。
5.根据权利要求3所述的一种淤泥清理装置，其特征在于，所述升降架(3)底部为一个铰接端，并铰接于安装块(10)，所述安装块(10)上下滑动连接于上部分(81)，所述驱动电机(5)设置于安装块(10)靠上的位置，并和螺旋叶片(4)带连接。
6.根据权利要求1所述的一种淤泥清理装置，其特征在于，所述支撑部分(7)上还设置有水箱(72)，在螺旋叶片(4)用于分割搅拌淤泥的状态下，所述淤泥泵(6)可以用于从水箱(72)向下加水。
7.一种工业污水再生处理系统，包括预处理池(15)、第一沉淀池(16)、活性淤泥池(17)、第二沉淀池(18)、淤泥收集车厢(19)；污水依次经过所述预处理池(15)、第一沉淀池(16)、活性淤泥池(17)、第二沉淀池(18)；其特征在于，还包括权利要求1到6中任意一项所述的淤泥清理装置；所述预处理池(15)设置有格栅；所述第一沉淀池(16)、第二沉淀池(18)左右并排设置；所述淤泥清理装置于第二沉淀池(18)，其驱动电机(5)处于前侧位置，其沿第一沉淀池(16)、第二沉淀池(18)左右移动；所述活性淤泥池(17)设置于第一沉淀池(16)、第二沉淀池(18)的前侧位置，并对应第一沉淀池(16)、第二沉淀池(18)的交接处；所述淤泥收集车厢(19)设置于第一沉淀池(16)、第二沉淀池(18)的后侧位置，并对应第一沉淀池(16)、第二沉淀池(18)的交接处；在摆动部分(8)呈向上倾斜状态，且两个所述壳体(2)贴合的状态下，螺旋叶片(4)向活性淤泥池(17)转移淤泥；在摆动部分(8)呈向下倾斜状态，且两个所述壳体(2)贴合的状态下，螺旋叶片(4)初步挤压并向淤泥收集车转移淤泥。
8.根据权利要求7所述的一种工业污水再生处理系统，其特征在于，所述活性淤泥池(17)上设置有移动架二(171)，移动架二(171)上设置有浮沫刮板，并沿活性淤泥池(17)前后移动；在所述活性淤泥池(17)和第一沉淀池(16)、第二沉淀池(18)之间的位置设置有浮沫槽一(172)，在所述活性淤泥池(17)前侧的位置设置有浮沫槽二(173)，且浮沫槽二(173)呈L形，连通浮沫槽一(172)；在摆动部分(8)呈向下倾斜状态，且两个所述壳体(2)贴合的状态下，空腔内的水流入浮沫槽一(172)。
9.根据权利要求7所述的一种工业污水再生处理系统，其特征在于，所述预处理池(15)呈L形，所述格栅包括粗格栅(151)、细格栅(152)，污水在预处理池(15)内依次经过粗格栅(151)、细格栅(152)，所述粗格栅(151)、细格栅(152)分别设置于预处理池(15)的竖直部分、水平部分，在预处理池(15)内侧的拐角处还设置有垃圾收集箱(153)。
（发明人：胡宇泉;胡涵言;沈辉;杨飞;王奇丰;吴晨润;沈晓维）
