公布日：2022.08.23
申请日：2022.06.07
分类号：C02F9/14(2006.01)I
摘要

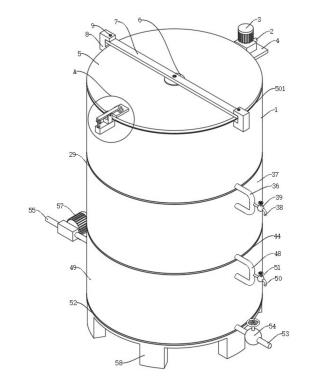

本发明公开了一种含有微生物碳层污水处理装置，包括过滤箱、盖板、过滤框架、PP棉层、椰壳活性炭板层、蜂窝颗粒活性炭板层、第一底板、第一连通管、搅拌箱、紫外线杀菌灯、发热管和缓冲箱，所述过滤箱顶部设置有盖板所述盖板底部设置有硅胶垫片，所述过滤箱外表面固定连接有固定杆，所述固定杆内部设置有电动伸缩杆，所述电动伸缩杆顶部设置有转头。本发明通过，过滤箱、盖板、过滤框架、PP棉层、椰壳活性炭板层、蜂窝颗粒活性炭板层、第一底板、第一连通管、搅拌箱、紫外线杀菌灯、发热管和缓冲箱；优点在于，实现了具有碳层过滤的功能，具备微生物净化水质的功能，便于打开盖子更换碳层过滤，具备取样功能，性价比较高，效率高的优点。
权利要求书
1.一种含有微生物碳层污水处理装置，包括过滤箱(1)、盖板(5)、过滤框架(21)、PP棉层(22)、椰壳活性炭板层(23)、蜂窝颗粒活性炭板层(24)、第一底板(29)、第一连通管(36)、搅拌箱(37)、紫外线杀菌灯(41)、发热管(43)和缓冲箱(49)，其特征在于：所述过滤箱(1)顶部设置有盖板(5)所述盖板(5)底部设置有硅胶垫片(501)，所述过滤箱(1)外表面固定连接有固定杆(10)，所述固定杆(10)内部设置有电动伸缩杆(11)，所述电动伸缩杆(11)顶部设置有转头(12)，所述转头(12)两侧设置有转动板(13)，所述转动板(13)内部设置有第二销钉(14)，所述第二销钉(14)两端贯穿于转头(12)，所述转动板(13)顶部设置有连接板(15)，所述连接板(15)外表面设置有支撑板(16)，所述支撑板(16)内部设置有第三销钉(17)，所述第三销钉(17)两端贯穿于连接板(15)，所述连接板(15)底部设置有固定板(18)，所述连接板(15)顶部设置有第四销钉(19)，所述第四销钉(19)一端延伸至固定板(18)的内部，所述过滤箱(1)内部设置有过滤框架(21)，所述过滤框架(21)内部设置有PP棉层(22)，所述过滤框架(21)内部设置有椰壳活性炭板层(23)，所述过滤框架(21)内部设置有蜂窝颗粒活性炭板层(24)，所述过滤箱(1)底部设置有第一底板(29)，所述第一底板(29)内部设置有温度传感器(2901)，所述第一底板(29)顶部设置有封闭盒(30)，所述第一底板(29)顶部设置有电机架(31)，所述电机架(31)内部设置有搅拌电机(32)，所述搅拌电机(32)轴端设置有传动轴(33)，所述传动轴(33)外表面设置有第一搅拌叶(34)，所述传动轴(33)外表面设置有第二搅拌叶(35)，所述第一底板(29)底部设置有搅拌箱(37)，所述搅拌箱(37)底部设置有第二底板(44)，所述第二底板(44)底部设置有缓冲箱(49)，所述缓冲箱(49)底部设置有第三底板(52)，所述第三底板(52)底部设置有底座架(58)。
2.根据权利要求1所述的一种含有微生物碳层污水处理装置，其特征在于：所述过滤箱(1)外表面设置有进水管(2)，所述进水管(2)外表面设置有提升泵(3)，所述提升泵(3)底部设置有支撑座(4)，所述过滤箱(1)外表面固定连接有支撑座(4)，所述过滤箱(1)外表面固定连接有固定块(8)，所述固定块(8)设置有两个，两个所述固定块(8)对称，所述过滤箱(1)内部设置有限位板(20)，所述限位板(20)设置有六个，六个所述限位板(20)每三个为一组，两组所述限位板(20)对称，所述过滤箱(1)外表面设置有第一连通管(36)。
3.根据权利要求1所述的一种含有微生物碳层污水处理装置，其特征在于：所述盖板(5)顶部设置有转盘(6)，所述转盘(6)顶部设置有转动杆(7)，所述转动杆(7)顶部设置有固定块(8)，所述固定块(8)顶部设置有第一销钉(9)，所述第一销钉(9)一端延伸至转动杆(7)的内部，所述盖板(5)顶部固定连接有固定板(18)。
4.根据权利要求1所述的一种含有微生物碳层污水处理装置，其特征在于：所述过滤框架(21)底部设置有限位板(20)，所述过滤框架(21)顶部设置有间接块(25)，所述间接块(25)设置有四个，四个所述间接块(25)每两个为一组，两组所述间接块(25)对称，所述间接块(25)顶部设置有第五销钉(26)，所述第五销钉(26)设置有八个，八个所述第五销钉(26)每两个一组，四组所述第五销钉(26)对称，所述第五销钉(26)一端延伸至过滤框架(21)内部，所述间接块(25)外表面固定连接有十字板(27)，所述十字板(27)顶部设置有握把(28)，所述握把(28)设置有四个，四个所述握把(28)每两个为一组，两组所述握把(28)对称。
5.根据权利要求1所述的一种含有微生物碳层污水处理装置，其特征在于：所述第一连通管(36)外表面设置有第一取样管(38)，所述第一取样管(38)外表面设置有第一取样阀门(39)，所述第一连通管(36)端部设置有搅拌箱(37)，所述搅拌箱(37)内部设置有第一搅拌叶(34)，所述搅拌箱(37)内部设置有第二搅拌叶(35)，所述搅拌箱(37)内部设置有第一安装块(40)，所述第一安装块(40)外表面设置有紫外线杀菌灯(41)，所述紫外线杀菌灯(41)设置有四个，四个所述紫外线杀菌灯(41)对称，所述搅拌箱(37)内部设置有第二安装块(42)，所述第二安装块(42)外表面设置有发热管(43)，所述发热管(43)设置有八个，八个所述发热管(43)每两个为一组，四组所述发热管(43)对称。
6.根据权利要求1所述的一种含有微生物碳层污水处理装置，其特征在于：所述搅拌箱(37)外表面设置有微生物管(45)，所述微生物管(45)外表面设置有蠕动泵(46)，所述蠕动泵(46)底部设置有支撑底座(47)，所述搅拌箱(37)外表面固定连接有支撑底座(47)，所述搅拌箱(37)外表面设置有第二连通管(48)，所述第二连通管(48)端部设置有缓冲箱(49)，所述第二连通管(48)外表面设置有第二取样管(50)，所述第二取样管(50)外表面设置有第二取样阀门(51)。
7.根据权利要求1所述的一种含有微生物碳层污水处理装置，其特征在于：所述缓冲箱(49)外表面设置有第一出水管(53)，所述第一出水管(53)外表面设置有第一出水阀(54)。
8.根据权利要求1所述的一种含有微生物碳层污水处理装置，其特征在于：所述缓冲箱(49)外表面设置有第二出水管(55)，所述第二出水管(55)外表面设置有第二出水阀(56)，所述第二出水管(55)外表面设置有增压泵(57)。
发明内容
本发明的目的是提供一种含有微生物碳层污水处理装置，以解决技术中净化效果较差，不具备微生物净化水质，过滤不够彻底的问题。
为了实现上述目的，本发明提供如下技术方案：一种含有微生物碳层污水处理装置，包括过滤箱、盖板、过滤框架、PP棉层、椰壳活性炭板层、蜂窝颗粒活性炭板层、第一底板、第一连通管、搅拌箱、紫外线杀菌灯、发热管和缓冲箱，所述过滤箱顶部设置有盖板所述盖板底部设置有硅胶垫片，所述过滤箱外表面固定连接有固定杆，所述固定杆内部设置有电动伸缩杆，所述电动伸缩杆顶部设置有转头，所述转头两侧设置有转动板，所述转动板内部设置有第二销钉，所述第二销钉两端贯穿于转头，所述转动板顶部设置有连接板，所述连接板外表面设置有支撑板，所述支撑板内部设置有第三销钉，所述第三销钉两端贯穿于连接板，所述连接板底部设置有固定板，所述连接板顶部设置有第四销钉，所述第四销钉一端延伸至固定板的内部，所述过滤箱内部设置有过滤框架，所述过滤框架内部设置有PP棉层，所述过滤框架内部设置有椰壳活性炭板层，所述过滤框架内部设置有蜂窝颗粒活性炭板层，所述过滤箱底部设置有第一底板，所述第一底板内部设置有温度传感器，所述第一底板顶部设置有封闭盒，所述第一底板顶部设置有电机架，所述电机架内部设置有搅拌电机，所述搅拌电机轴端设置有传动轴，所述传动轴外表面设置有第一搅拌叶，所述传动轴外表面设置有第二搅拌叶，所述第一底板底部设置有搅拌箱，所述搅拌箱底部设置有第二底板，所述第二底板底部设置有缓冲箱，所述缓冲箱底部设置有第三底板，所述第三底板底部设置有底座架，通过PP棉层进行第一步对铁锈泥沙的过滤，在通过椰壳活性炭板层和蜂窝颗粒活性炭板层将重金属和致病菌进行过滤，搅拌电机轴端带动传动轴，传动轴带动第一搅拌叶和第二搅拌叶，对微生物液体和有机物质水进行搅拌混合，通过微生物的新陈代谢活动，将水体中的有机物分解，达到净水的目的，解决了净化效果较差，不具备微生物净化水质，过滤不够彻底的问题。
优选的，所述过滤箱外表面设置有进水管，所述进水管外表面设置有提升泵，所述提升泵底部设置有支撑座，所述过滤箱外表面固定连接有支撑座，所述过滤箱外表面固定连接有固定块，所述固定块设置有两个，两个所述固定块对称，所述过滤箱内部设置有限位板，所述限位板设置有六个，六个所述限位板每三个为一组，两组所述限位板对称，所述过滤箱外表面设置有第一连通管，提升泵便于进水管内部的污水顺利流入过滤箱。
优选的，所述盖板顶部设置有转盘，所述转盘顶部设置有转动杆，所述转动杆顶部设置有固定块，所述固定块顶部设置有第一销钉，所述第一销钉一端延伸至转动杆的内部，所述盖板顶部固定连接有固定板，转盘便于转动转动杆，使转动杆卡在固定块的位置。
优选的，所述过滤框架底部设置有限位板，所述过滤框架顶部设置有间接块，所述间接块设置有四个，四个所述间接块每两个为一组，两组所述间接块对称，所述间接块顶部设置有第五销钉，所述第五销钉设置有八个，八个所述第五销钉每两个一组，四组所述第五销钉对称，所述第五销钉一端延伸至过滤框架内部，所述间接块外表面固定连接有十字板，所述十字板顶部设置有握把，所述握把设置有四个，四个所述握把每两个为一组，两组所述握把对称，过滤框架、间接块和十字板相连接，握把便于拎出过滤框架、间接块和十字板。
优选的，所述第一连通管外表面设置有第一取样管，所述第一取样管外表面设置有第一取样阀门，所述第一连通管端部设置有搅拌箱，所述搅拌箱内部设置有第一搅拌叶，所述搅拌箱内部设置有第二搅拌叶，所述搅拌箱内部设置有第一安装块，所述第一安装块外表面设置有紫外线杀菌灯，所述紫外线杀菌灯设置有四个，四个所述紫外线杀菌灯对称，所述搅拌箱内部设置有第二安装块，所述第二安装块外表面设置有发热管，所述发热管设置有八个，八个所述发热管每两个为一组，四组所述发热管对称，紫外线杀菌灯用于杀菌，发热管用于控温，使水的温度在理想状态。
优选的，所述搅拌箱外表面设置有微生物管，所述微生物管外表面设置有蠕动泵，所述蠕动泵底部设置有支撑底座，所述搅拌箱外表面固定连接有支撑底座，所述搅拌箱外表面设置有第二连通管，所述第二连通管端部设置有缓冲箱，所述第二连通管外表面设置有第二取样管，所述第二取样管外表面设置有第二取样阀门，第二取样阀门从第二取样管水的样本。
优选的，所述缓冲箱外表面设置有第一出水管，所述第一出水管外表面设置有第一出水阀，第一出水管自然流出。
优选的，所述缓冲箱外表面设置有第二出水管，所述第二出水管外表面设置有第二出水阀，所述第二出水管外表面设置有增压泵，通过增压泵增大第二出水管流出的流量。
在上述技术方案中，本发明提供的技术效果和优点：技术效果在于，过滤箱、盖板、过滤框架、PP棉层、椰壳活性炭板层、蜂窝颗粒活性炭板层、第一底板、第一连通管、搅拌箱、紫外线杀菌灯、发热管和缓冲箱；优点在于，实现了具有碳层过滤的功能，具备微生物净化水质的功能，便于打开盖子更换碳层过滤，具备取样功能，性价比较高，效率高的优点。
（发明人：张俊环;卫婷婷;王卫鹏）
