公布日：2022.08.09
申请日：2022.05.18
分类号：C02F9/14(2006.01)I
摘要
本发明公开了一种新型一体化MBBR污水处理设备及其控制方法，涉及污水处理技术领域，包括进水箱和好氧处理组件和厌氧处理组件，所述进水箱的下方设置有过滤箱，所述过滤箱的下方安装有好氧处理箱，且过滤箱与好氧处理箱之间设置有第一下料管，所述好氧处理组件安装于好氧处理箱的内部。该新型一体化MBBR污水处理设备及其控制方法，首先能对污水进行一次过滤和二次过滤，然后能够通过MBBR污水处理工艺对污水进行好氧处理和厌氧处理，其中好氧处理和厌氧处理所用的中空圆柱载体有效表面积大，适合微生物生长，而且中空圆柱载体能够活动翻转使得生物滤层无堵塞情况出现，从而便于实现一体化的污水处理，结构紧凑，使用功能性较佳且处理效果较好。
权利要求书

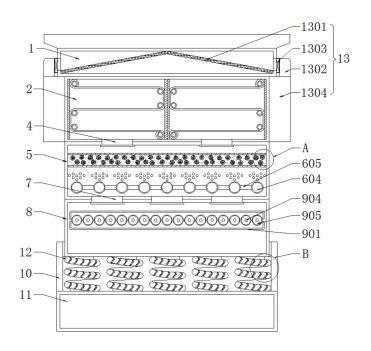

1.一种新型一体化MBBR污水处理设备其特征在于，包括进水箱(1)和好氧处理组件(6)和厌氧处理组件(9)，所述进水箱(1)的下方设置有过滤箱(2)，所述过滤箱(2)的下方安装有好氧处理箱(5)，且过滤箱(2)与好氧处理箱(5)之间设置有第一下料管(4)，所述好氧处理组件(6)安装于好氧处理箱(5)的内部，且好氧处理组件(6)包括限位网(601)、好氧流动床(602)、中空圆柱载体(603)、曝气管(604)和连接管(605)，所述限位网(601)位于好氧处理箱(5)的内部上方，且限位网(601)设置有两层，所述限位网(601)之间的内部设置有好氧流动床(602)，且好氧流动床(602)的内部填充有中空圆柱载体(603)，所述好氧处理箱(5)的内部下方安装有曝气管(604)，且曝气管(604)之间连接有连接管(605)，所述好氧处理箱(5)的下方安装有厌氧处理箱(8)，且好氧处理箱(5)与厌氧处理箱(8)之间设置有第二下料管(7)，所述厌氧处理组件(9)安装于厌氧处理箱(8)的内部，且厌氧处理组件(9)包括限位侧框(901)、弹簧(902)、侧板(903)、转轴(904)、限位筒(905)和厌氧流动床(906)，所述限位侧框(901)固定于厌氧处理箱(8)的前后两侧内壁，且限位侧框(901)的内侧通过弹簧(902)弹性连接有侧板(903)，所述侧板(903)的内侧通过转轴(904)转动安装有限位筒(905)，且限位筒(905)的内部设置有厌氧流动床(906)。
2.根据权利要求1所述的一种新型一体化MBBR污水处理设备，其特征在于，所述进水箱(1)的内部安装有一次过滤组件(13)，且一次过滤组件(13)包括过滤网框(1301)、排污管(1302)、控制阀(1303)和集污箱(1304)，所述过滤网框(1301)与进水箱(1)的内壁固定连接，且进水箱(1)的两侧均连接有排污管(1302)，所述排污管(1302)的中部安装有控制阀(1303)，且排污管(1302)的末端固定有集污箱(1304)。
3.根据权利要求2所述的一种新型一体化MBBR污水处理设备，其特征在于，所述过滤网框(1301)呈倒“V”字形结构，且过滤网框(1301)的对称中心与进水箱(1)的对称中心重合，并且进水箱(1)与过滤箱(2)之间相互连通。
4.根据权利要求1所述的一种新型一体化MBBR污水处理设备，其特征在于，所述过滤箱(2)的内部安装有二次过滤组件(3)，且二次过滤组件(3)包括上收卷辊(301)、牵引辊(302)、下收卷辊(303)、滤网布(304)和除污刷(305)，所述过滤箱(2)的内部上下两侧分别安装有上收卷辊(301)和下收卷辊(303)，且过滤箱(2)的内部中部设置有牵引辊(302)，所述上收卷辊(301)、牵引辊(302)和下收卷辊(303)的外侧均卷绕有滤网布(304)，所述过滤箱(2)的中部及内壁两侧均固定有除污刷(305)。
5.根据权利要求4所述的一种新型一体化MBBR污水处理设备，其特征在于，所述上收卷辊(301)、牵引辊(302)、下收卷辊(303)均与过滤箱(2)转动连接，且滤网布(304)设置有三层，并且滤网布(304)之间为平行分布。
6.根据权利要求1所述的一种新型一体化MBBR污水处理设备，其特征在于，所述曝气管(604)之间为等距离分布，且曝气管(604)之间通过连接管(605)相互连通。
7.根据权利要求1所述的一种新型一体化MBBR污水处理设备，其特征在于，所述限位筒(905)的外壁呈镂空状结构，且限位筒(905)之间为等距离分布，并且限位筒(905)之间相互平行。
8.根据权利要求1所述的一种新型一体化MBBR污水处理设备，其特征在于，所述厌氧处理箱(8)的下方外部两侧焊接有固定柱(10)，且固定柱(10)的下方安装有净水箱(11)，所述厌氧处理箱(8)与净水箱(11)之间设置有导流组件(12)，且导流组件(12)包括排水盘管(1201)和导流板(1202)，所述排水盘管(1201)的内壁固定有导流板(1202)。
9.根据权利要求8所述的一种新型一体化MBBR污水处理设备，其特征在于，所述排水盘管(1201)设置有五组，且排水盘管(1201)呈螺旋状结构，并且排水盘管(1201)内壁的导流板(1202)呈镂空网孔状结构。
10.根据权利要求1-9任一项所述的一种新型一体化MBBR污水处理设备，其特征在于，所述新型一体化MBBR污水处理设备的控制方法包括以下具有步骤：步骤一、一次过滤：通过呈倒“V”字形结构的过滤网框(1301)对污水进行过滤，并且过滤后的杂质能够在重力的作用下通过过滤网框(1301)的倾斜状侧边滑落至两侧，然后这部分杂质能够通过排污管(1302)进入到集污箱(1304)的内部进行集中收集；步骤二、二次过滤：通过三层相互平行的滤网布(304)对污水进行再过滤，并且可以通过外置的电机分别带动上收卷辊(301)、牵引辊(302)和下收卷辊(303)的旋转，使得上收卷辊(301)和下收卷辊(303)能够对滤网布(304)进行收卷和放卷，一方面能够通过除污刷(305)对滤网布(304)的表面进行防堵清理，另一方面通过转动带动滤网布(304)的移动进而更换上收卷辊(301)或下收卷辊(303)外部所收卷的其他段滤网布(304)，实现废弃滤网布(304)的自动更换；步骤三、好氧处理：通过外置的曝气风机对多组曝气管(604)进行曝气使用，该好氧流动床(602)主要通过中空圆柱载体(603)作为生物填料载体，中空圆柱载体(603)为悬浮填料，能够依靠好氧处理箱(5)内部的曝气以及水流的提升作用而处于悬浮状态，同时中空圆柱载体(603)能够在两层限位网(601)之间回旋翻转，进而使得中空圆柱载体(603)表面的好氧微生物能够对污水进行充分的生物处理；步骤四、厌氧处理：通过限位筒(905)内部填充的厌氧流动床(906)对污水进行生物过滤，厌氧流动床(906)同样通过中空圆柱载体(603)作为生物填料载体，中空圆柱载体(603)为悬浮填料，能够在镂空状的限位筒(905)内部浮动，限位筒(905)在水流的冲击下能够通过转轴(904)与侧板(903)进行转动，同时限位筒(905)受水流冲击及浮力影响能够在弹簧(902)的弹性力作用下进行浮动式的上下移动，以促进其内部的中空圆柱载体(603)回旋翻转，进而使得中空圆柱载体(603)表面的厌氧微生物能够对污水进行充分的生物处理；步骤五、导流沉降：通过呈螺旋状结构的排水盘管(1201)对污水进行导流，使得水流流动能够形成稳定的漩涡，进而使得水流能够形成剪切流不断冲击排水盘管(1201)内壁的导流板(1202)，导流板(1202)呈镂空网孔状结构与水流发生碰撞，使得水流中的残余悬浮物能够发生絮凝反应进而沉降，最后对净水箱(11)内部的水导出并静置沉降即可获得水体清洁度较高的水。
发明内容
针对现有技术的不足，本发明提供了一种新型一体化MBBR污水处理设备及其控制方法，解决了上述背景技术中提出的问题。
为实现以上目的，本发明通过以下技术方案予以实现：一种新型一体化MBBR污水处理设备及其控制方法，包括进水箱和好氧处理组件和厌氧处理组件，所述进水箱的下方设置有过滤箱，所述过滤箱的下方安装有好氧处理箱，且过滤箱与好氧处理箱之间设置有第一下料管，所述好氧处理组件安装于好氧处理箱的内部，且好氧处理组件包括限位网、好氧流动床、中空圆柱载体、曝气管和连接管，所述限位网位于好氧处理箱的内部上方，且限位网设置有两层，所述限位网之间的内部设置有好氧流动床，且好氧流动床的内部填充有中空圆柱载体，所述好氧处理箱的内部下方安装有曝气管，且曝气管之间连接有连接管，所述好氧处理箱的下方安装有厌氧处理箱，且好氧处理箱与厌氧处理箱之间设置有第二下料管，所述厌氧处理组件安装于厌氧处理箱的内部，且厌氧处理组件包括限位侧框、弹簧、侧板、转轴、限位筒和厌氧流动床，所述限位侧框固定于厌氧处理箱的前后两侧内壁，且限位侧框的内侧通过弹簧弹性连接有侧板，所述侧板的内侧通过转轴转动安装有限位筒，且限位筒的内部设置有厌氧流动床。
进一步的，所述进水箱的内部安装有一次过滤组件，且一次过滤组件包括过滤网框、排污管、控制阀和集污箱，所述过滤网框与进水箱的内壁固定连接，且进水箱的两侧均连接有排污管，所述排污管的中部安装有控制阀，且排污管的末端固定有集污箱。
进一步的，所述过滤网框呈倒“V”字形结构，且过滤网框的对称中心与进水箱的对称中心重合，并且进水箱与过滤箱之间相互连通。
进一步的，所述过滤箱的内部安装有二次过滤组件，且二次过滤组件包括上收卷辊、牵引辊、下收卷辊、滤网布和除污刷，所述过滤箱的内部上下两侧分别安装有上收卷辊和下收卷辊，且过滤箱的内部中部设置有牵引辊，所述上收卷辊、牵引辊和下收卷辊的外侧均卷绕有滤网布，所述过滤箱的中部及内壁两侧均固定有除污刷。
进一步的，所述上收卷辊、牵引辊、下收卷辊均与过滤箱转动连接，且滤网布设置有三层，并且滤网布之间为平行分布。
进一步的，所述曝气管之间为等距离分布，且曝气管之间通过连接管相互连通。
进一步的，所述限位筒的外壁呈镂空状结构，且限位筒之间为等距离分布，并且限位筒之间相互平行。
进一步的，所述厌氧处理箱的下方外部两侧焊接有固定柱，且固定柱的下方安装有净水箱，所述厌氧处理箱与净水箱之间设置有导流组件，且导流组件包括排水盘管和导流板，所述排水盘管的内壁固定有导流板。
进一步的，所述排水盘管设置有五组，且排水盘管呈螺旋状结构，并且排水盘管内壁的导流板呈镂空网孔状结构。
进一步的，所述新型一体化MBBR污水处理设备的控制方法包括以下具有步骤：
步骤一、一次过滤：通过呈倒“V”字形结构的过滤网框对污水进行过滤，并且过滤后的杂质能够在重力的作用下通过过滤网框的倾斜状侧边滑落至两侧，然后这部分杂质能够通过排污管进入到集污箱的内部进行集中收集；
步骤二、二次过滤：通过三层相互平行的滤网布对污水进行再过滤，并且可以通过外置的电机分别带动上收卷辊、牵引辊和下收卷辊的旋转，使得上收卷辊和下收卷辊能够对滤网布进行收卷和放卷，一方面能够通过除污刷对滤网布的表面进行防堵清理，另一方面通过转动带动滤网布的移动进而更换上收卷辊或下收卷辊外部所收卷的其他段滤网布，实现废弃滤网布的自动更换；
步骤三、好氧处理：通过外置的曝气风机对多组曝气管进行曝气使用，该好氧流动床主要通过中空圆柱载体作为生物填料载体，中空圆柱载体为悬浮填料，能够依靠好氧处理箱内部的曝气以及水流的提升作用而处于悬浮状态，同时中空圆柱载体能够在两层限位网之间回旋翻转，进而使得中空圆柱载体表面的好氧微生物能够对污水进行充分的生物处理；
步骤四、厌氧处理：通过限位筒内部填充的厌氧流动床对污水进行生物过滤，厌氧流动床同样通过中空圆柱载体作为生物填料载体，中空圆柱载体为悬浮填料，能够在镂空状的限位筒内部浮动，限位筒在水流的冲击下能够通过转轴与侧板进行转动，同时限位筒受水流冲击及浮力影响能够在弹簧的弹性力作用下进行浮动式的上下移动，以促进其内部的中空圆柱载体回旋翻转，进而使得中空圆柱载体表面的厌氧微生物能够对污水进行充分的生物处理；
步骤五、导流沉降：通过呈螺旋状结构的排水盘管对污水进行导流，使得水流流动能够形成稳定的漩涡，进而使得水流能够形成剪切流不断冲击排水盘管内壁的导流板，导流板呈镂空网孔状结构与水流发生碰撞，使得水流中的残余悬浮物能够发生絮凝反应进而沉降，最后对净水箱内部的水导出并静置沉降即可获得水体清洁度较高的水。
本发明提供了一种新型一体化MBBR污水处理设备及其控制方法，具备以下有益效果：
该新型一体化MBBR污水处理设备及其控制方法，首先能对污水进行一次过滤和二次过滤，然后能够通过MBBR污水处理工艺对污水进行好氧处理和厌氧处理，其中好氧处理和厌氧处理所用的中空圆柱载体有效表面积大，适合微生物生长，而且中空圆柱载体能够活动翻转使得生物滤层无堵塞情况出现，从而便于实现一体化的污水处理，结构紧凑，使用功能性较佳且处理效果较好。
1.该新型一体化MBBR污水处理设备及其控制方法设置有一次过滤组件，呈倒“V”字形结构的过滤网框能够对污水进行过滤，并且过滤后的杂质能够在重力的作用下通过过滤网框的倾斜状侧边滑落至两侧，而且这部分杂质能够通过排污管进入到集污箱的内部进行集中收集，通过控制阀控制排污管的封闭开合，从而能够在过滤的同时实现排污收集，使用较为便捷，进水箱与过滤箱之间相互连通使得进水箱的内部的污水能够向下进入到过滤箱的内部。
2.该新型一体化MBBR污水处理设备及其控制方法设置有二次过滤组件，通过三层相互平行的滤网布能够对污水进行再过滤，通过外置的电机能够分别带动上收卷辊、牵引辊和下收卷辊的旋转，牵引辊能够对滤网布进行牵引限位，上收卷辊和下收卷辊能够对滤网布进行收卷和放卷，从而便于通过转动带动滤网布的移动进而通过除污刷对滤网布的表面进行防堵清理，并且还可以通过转动带动滤网布的移动进而更换上收卷辊或下收卷辊外部所收卷的其他段滤网布，即可实现废弃滤网布的自动更换，使用较为灵活。
3.该新型一体化MBBR污水处理设备及其控制方法设置有好氧处理组件，曝气管之间通过连接管相连，通过外置的曝气风机能够对多组曝气管进行曝气使用，两层限位网为柔性网布具有一定的变形能力并且便于污水的通过，同时能够保证中间好氧流动床的悬浮效果，好氧流动床主要通过中空圆柱载体作为生物填料载体，中空圆柱载体为悬浮填料，能够依靠好氧处理箱内部的曝气以及水流的提升作用而处于悬浮状态，同时中空圆柱载体能够在两层限位网之间回旋翻转，进而使得中空圆柱载体表面的好氧微生物能够对污水进行充分的生物处理。
4.该新型一体化MBBR污水处理设备及其控制方法设置有厌氧处理组件，限位筒的内部填充有厌氧流动床，厌氧流动床同样通过中空圆柱载体作为生物填料载体，中空圆柱载体为悬浮填料，能够在镂空状的限位筒内部浮动，限位筒在水流的冲击下能够通过转轴与侧板进行转动，同时限位筒受水流冲击及浮力影响能够在弹簧的弹性力作用下进行浮动式的上下移动，以便于保证中间厌氧流动床的悬浮效果，从而便于促进其内部的中空圆柱载体回旋翻转，进而使得中空圆柱载体表面的厌氧微生物能够对污水进行充分的生物处理。
5.该新型一体化MBBR污水处理设备及其控制方法设置有导流组件，厌氧处理箱内部的污水能够通过五个排水盘管进入到下方的净水箱中，成为处理完成后的水质，排水盘管呈螺旋状结构便于对污水进行导流，使得水流流动能够形成稳定的漩涡，进而使得水流能够形成剪切流不断冲击排水盘管内壁的导流板，导流板呈镂空网孔状结构与水流发生碰撞，使得水流中的残余悬浮物能够发生絮凝反应以便于沉降，从而有利于清洁水体提高水质。
（发明人：王刚;张巍）
