公布日：2022.08.26
申请日：2022.04.28
分类号：C02F1/32(2006.01)I
摘要
本发明公开了一种污水有害物质去除用喷射装置及方法，包括处理箱和设置在其下端的若干个支腿，所述处理箱上方设有用于将污水喷出的喷射消毒件，所述喷射消毒件包括设置在所述处理箱上端中间位置的负压管，所述负压管上端的连接端口与水平设置的吹气筒连通，所述吹气筒右端设有用于对雾化的污水进行消毒的消毒件，所述负压管下端转动设有一个隔离网筒，所述隔离网筒下端与处理箱内底部连接固定，本申请针对现有装置的弊端进行设计，采用紫外线替代臭氧进行消毒杀菌，并且利用文丘里原理对污水进行雾化处理，进一步提高了雾化效果，实用性强。
权利要求书

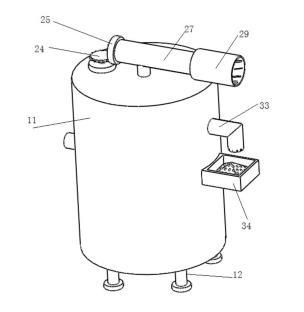

1.一种污水有害物质去除用喷射装置，包括处理箱（11）和设置在其下端的若干个支腿（12），所述处理箱（11）上方设有用于将污水喷出的喷射消毒件，所述喷射消毒件包括设置在所述处理箱（11）上端中间位置的负压管（13），所述负压管（13）上端的连接端口（28）与水平设置的吹气筒（27）连通；其特征在于，所述吹气筒（27）右端设有用于对雾化的污水进行消毒的消毒件，所述负压管（13）下端转动设有一个隔离网筒（37），所述隔离网筒（37）下端与处理箱（11）内底部连接固定，所述隔离网筒（37）表面分布有若干个过滤孔，所述吹气筒（27）左端设有用于产生自左向右气流的吹气件，所述处理箱（11）左侧设有送入污水的进水管，所述进水管上方的处理箱（11）内部设有用于对污水进行过滤的过滤网板（17），所述过滤网板（17）外侧设有一个旋转环（18），所述旋转环（18）外侧与处理箱（11）内壁转动连接，所述吹气件和旋转环（18）连接用于带动二者各自转动的旋转驱动件，所述过滤网板（17）上设有用于将处理箱（11）内部的污水提至过滤网板（17）上方以实现过滤的提水件。
2.根据权利要求1所述的污水有害物质去除用喷射装置，其特征在于，所述处理箱（11）上还设有用于将过滤网板（17）表面杂质剔除的清理组件。
3.根据权利要求2所述的污水有害物质去除用喷射装置，其特征在于，所述清理组件包括设置在处理箱（11）右侧的排渣管（33），所述排渣管（33）与旋转环（18）位置相对应，所述排渣管（33）右下侧设有一个用于接料的收集池（34），所述收集池（34）上端设有用于对排料进行过滤的锥形网（35），所述锥形网（35）为锥形结构，所述收集池（34）左下侧设有与处理箱（11）连通的回流管（36）。
4.根据权利要求1所述的污水有害物质去除用喷射装置，其特征在于，所述提水件包括转动设置在过滤网板（17）上的提升筒（16），所述提升筒（16）上端外侧设有自转齿轮，所述处理箱（11）内顶部设有一个驱动齿环（32），所述自转齿轮与驱动齿环（32）相互啮合，所述提升筒（16）上端外侧阵列分布有若干个用于排水的回水管（19），所述提升筒（16）下端设有用于推动污水向上流动的叶片（14），所述提升筒（16）外侧设有与隔离网筒（37）外侧相贴合的清理刷（15）。
5.根据权利要求1所述的污水有害物质去除用喷射装置，其特征在于，所述吹气件包括转动设置在吹气筒（27）左端的进气筒（25），所述进气筒（25）与吹气筒（27）之间通过固定轴承转动连接，所述进气筒（25）内腔与吹气筒（27）内腔连通，所述进气筒（25）外侧阵列分布有若干个进气口，每个进气口位置设有一个用于引导气流进入的引气片（26），所述进气筒（25）连接用于带动其转动的旋转驱动件。
6.根据权利要求5所述的污水有害物质去除用喷射装置，其特征在于，所述旋转驱动件包括设置在进气筒（25）外侧的齿环面，所述处理箱（11）上端安装有一个驱动电机（23），所述驱动电机（23）一端设有第二齿轮（24），第二齿轮（24）与进气筒（25）外侧的齿环面相互啮合，所述驱动电机（23）的另一端设有一个第一齿轮（22），所述处理箱（11）内壁转动连接有一个从动齿环（21），从动齿环（21）下端通过若干个支撑杆（20）与旋转环（18）连接固定，所述第一齿轮（22）与从动齿环（21）相互啮合。
7.根据权利要求1所述的污水有害物质去除用喷射装置，其特征在于，所述消毒件包括转动设置在吹气筒（27）右端的消毒筒（29），所述消毒筒（29）内壁阵列分布有若干个紫外杀菌灯（30），所述紫外杀菌灯（30）用于产生紫外线，以便对雾化的污水进行消毒杀菌，所述消毒筒（29）右端阵列分布有若干个辅助叶片（31）。
8.一种权利要求1-7任一项所述的污水有害物质去除用喷射装置的使用方法，其特征在于，包括以下步骤：步骤一：通过进水管将污水送入处理箱（11）中，污水中的杂质会被隔离网筒（37）隔离，在旋转驱动件的作用下，吹气筒（27）中会产生自左向右的气流，根据文丘里原理可以得知，负压管（13）上端会产生负压，从而将处理箱（11）中的污水抽上去，然后在气流的作用下，污水会雾化，在气流的带动下，辅助叶片（31）会带动消毒筒（29）转动，从而使得紫外杀菌灯（30）转动，从而提高对污水的消毒效果；步骤二：在驱动电机（23）的作用下，第二齿轮（24）与进气筒（25）外侧的从动齿环相互配合，从而带动进气筒（25）转动，第一齿轮（22）与从动齿环（21）相互配合，从而带动旋转环（18）快速转动，从而带动过滤网板（17）快速转动，在叶片（14）的作用下，污水沿着提升筒（16）向上流动，然后洒落在过滤网板（17）上方，杂质会滞留在过滤网板（17）上；步骤三：在离心力的作用下，过滤网板（17）上的杂质会向外侧移动，随后杂质会沿着排渣管（33）被甩出来，杂质会滞留在锥形网（35）上，杂质中的水会通过锥形网（35），然后沿着回流管（36）回流。
发明内容
本发明的目的在于提供一种污水有害物质去除用喷射装置及方法，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水有害物质去除用喷射装置，包括处理箱和设置在其下端的若干个支腿，所述处理箱上方设有用于将污水喷出的喷射消毒件，所述喷射消毒件包括设置在所述处理箱上端中间位置的负压管，所述负压管上端的连接端口与水平设置的吹气筒连通，所述吹气筒右端设有用于对雾化的污水进行消毒的消毒件，所述负压管下端转动设有一个隔离网筒，所述隔离网筒下端与处理箱内底部连接固定，所述隔离网筒表面分布有若干个过滤孔，所述吹气筒左端设有用于产生自左向右气流的吹气件，所述处理箱左侧设有送入污水的进水管，所述进水管上方的处理箱内部设有用于对污水进行过滤的过滤网板，所述过滤网板外侧设有一个旋转环，所述旋转环外侧与处理箱内壁转动连接，所述吹气件和旋转环连接用于带动二者各自转动的旋转驱动件，所述过滤网板上设有用于将处理箱内部的污水提至过滤网板上方以实现过滤的提水件。
作为本发明进一步的方案：所述处理箱上还设有用于将过滤网板表面杂质剔除的清理组件。
作为本发明进一步的方案：所述清理组件包括设置在处理箱右侧的排渣管，所述排渣管与旋转环位置相对应，所述排渣管右下侧设有一个用于接料的收集池，所述收集池上端设有用于对排料进行过滤的锥形网，所述锥形网为锥形结构，所述收集池左下侧设有与处理箱连通的回流管。
作为本发明进一步的方案：所述提水件包括转动设置在过滤网板上的提升筒，所述提升筒上端外侧设有自转齿轮，所述自转齿轮与驱动齿环相互啮合，所述驱动齿环与处理箱内顶部相互啮合，所述提升筒上端外侧阵列分布有若干个用于排水的回水管，所述提升筒下端设有用于推动污水向上流动的叶片，所述提升筒外侧设有与隔离网筒外侧相贴合的清理刷。
作为本发明进一步的方案：所述吹气件包括转动设置在吹气筒左端的进气筒，所述进气筒与吹气筒之间通过固定轴承转动连接，所述进气筒内腔与吹气筒内腔连通，所述进气筒外侧阵列分布有若干个进气口，每个进气口位置设有一个用于引导气流进入的引气片，所述进气筒连接用于带动其转动的旋转驱动件。
作为本发明进一步的方案：所述旋转驱动件包括设置在进气筒外侧的从动齿环，从动齿环与第二齿轮相互啮合，所述第二齿轮设置在驱动电机的一端，所述驱动电机的另一端设有一个第一齿轮，所述第一齿轮与从动齿环相互啮合，所述第一齿轮与处理箱内壁转动连接，所述第一齿轮下端通过若干个支撑杆与旋转环连接固定。
作为本发明进一步的方案：所述消毒件包括转动设置在吹气筒右端的消毒筒，所述消毒筒内壁阵列分布有若干个紫外杀菌灯，所述紫外杀菌灯用于产生紫外线，以便对雾化的污水进行消毒杀菌，所述消毒筒右端阵列分布有若干个辅助叶片。
与现有技术相比，本发明的有益效果是：本申请针对现有装置的弊端进行改进，采用紫外线替代臭氧进行消毒杀菌，并且利用文丘里原理对污水进行雾化处理，进一步提高了雾化效果，实用性强。
（发明人：张景聚;张恒通;张守强;王众;刘书庆）
