公布日：2022.09.13
申请日：2022.07.08
分类号：C02F9/10(2006.01)I;B01D46/12(2022.01)I;B01D46/88(2022.01)I;C02F103/16(2006.01)N
摘要
本发明公开了一种电镀废水用常温蒸发装置及其使用方法，包括箱体，箱体内壁的顶部固定连接有仿生肺，箱体的顶部固定连接有第一电机，第一电机的输出端穿过箱体固定连接有丝杆，丝杆的外侧螺纹连接有中空块，中空块的内侧等距设有多个喷头，中空块的底部固定连接有清扫环板，清扫环板的内侧等距设有多个清扫毛刷，箱体的内部开设有两个限位槽，本发明的有益效果是：本发明不仅大大提高了对废水处理的工作效率，而且为工作人员的使用提供了方便，能够便于对废水进行循环使用，并便于对晶体进行收集，进而节省了工作时间，通过设置有的清洁机构，能够便于对仿生肺进行清洁，进而减轻了工作人员的工作强度，提高了工作效率。
权利要求书

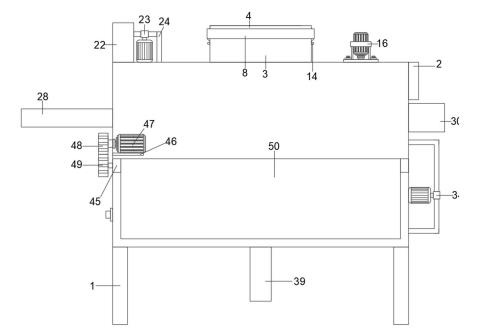

1.一种电镀废水用常温蒸发装置及其使用方法，包括箱体(1)，其特征在于，所述箱体(1)内壁的顶部固定连接有仿生肺(15)，所述箱体(1)的顶部固定连接有第一电机(16)，所述第一电机(16)的输出端穿过箱体(1)固定连接有丝杆(17)，所述丝杆(17)的外侧螺纹连接有中空块(18)，所述中空块(18)的内侧等距设有多个喷头(19)，所述中空块(18)的底部固定连接有清扫环板(20)，所述清扫环板(20)的内侧等距设有多个清扫毛刷(21)，所述箱体(1)的内部开设有两个限位槽(26)，两个所述限位槽(26)的内壁滑动连接有限位杆(27)，所述限位杆(27)与中空块(18)固定连接，所述箱体(1)的顶部固定连接有水箱(22)，所述箱体(1)的顶部固定连接有第一水泵(23)，所述第一水泵(23)的输出端固定连接有第一水管(24)，所述第一水管(24)远离第一水泵(23)的一端固定连接有伸缩软管(25)，所述伸缩软管(25)与中空块(18)固定连接，所述箱体(1)的一侧固定连接有第一气缸(28)，所述第一气缸(28)的输出端固定连接有毛刷板(29)，所述箱体(1)内壁的底部固定连接有废水箱(35),所述箱体(1)的一侧固定连接有第一固定板(38)，所述第一固定板(38)的底部固定连接有第二气缸(39)，所述第二气缸(39)的输出端固定连接有连接杆(40)，所述连接杆(40)的底部且位于废水箱(35)内固定连接有第一过滤网(37)，所述第一过滤网(37)的顶部固定连接有顶杆(41)，所述箱体(1)的内壁且位于废水箱(35)的上方固定连接有结晶收集箱(33)，所述顶杆(41)的顶部且位于结晶收集箱(33)内固定连接有第二过滤网(42)。
2.根据权利要求1所述的一种电镀废水用常温蒸发装置及其使用方法，其特征在于：所述箱体(1)的顶部固定连接有进气管(3)，所述进气管(3)的内壁固定连接有风机(5)，所述进气管(3)的内壁设有过滤网框(4)，所述进气管(3)的内部开设有两个第一滑槽(6)，两个所述第一滑槽(6)的内壁滑动连接有第一滑块(7)，所述第一滑块(7)的底部固定连接有第一弹簧(9)，所述第一弹簧(9)与进气管(3)固定连接，两个所述第一滑块(7)的外侧转动连接有螺纹板(8)，所述螺纹板(8)与过滤网框(4)螺纹连接，所述进气管(3)的内部对称开设有两个第二滑槽(10)，两个所述第二滑槽(10)的内壁滑动连接有第二滑块(11)，所述第二滑块(11)的一侧固定连接有角块(12)，所述角块(12)与进气管(3)卡接，所述第二滑块(11)远离角块(12)的一侧固定连接有空槽块(14)，所述空槽块(14)的外侧且位于第二滑槽(10)内套设有第二弹簧(13)。
3.根据权利要求2所述的一种电镀废水用常温蒸发装置及其使用方法，其特征在于：所述箱体(1)的一侧固定连接有第二水泵(34)，所述第二水泵(34)的输出端通过第三水管与废水箱(35)连接，所述第二水泵(34)的输出端固定连接有第二水管(31)，所述第二水管(31)的底部且位于箱体(1)内等距固定连接有多个雾化喷头(32)，所述箱体(1)的一侧固定连接有蒸汽发生器(30)，所述蒸汽发生器(30)的一侧设有第一气管。
4.根据权利要求1所述的一种电镀废水用常温蒸发装置及其使用方法，其特征在于：所述箱体(1)的内部开设有与连接杆(40)相配合的空槽(43)，所述空槽(43)的内壁设有风琴布(44)。
5.根据权利要求3所述的一种电镀废水用常温蒸发装置及其使用方法，其特征在于：所述箱体(1)的一侧固定连接有两个固定块(45)，两个所述固定块(45)之间转动连接有箱门(50)，所述箱门(50)的一侧固定连接有第二齿轮(49)，所述箱体(1)的一侧且位于箱门(50)的上方固定连接有第二固定板(46)，所述第二固定板(46)的顶部固定连接有第三电机(47)，所述第三电机(47)的输出端固定连接有第一齿轮(48)，所述第一齿轮(48)与第二齿轮(49)啮合连接。
6.根据权利要求所述5的一种电镀废水用常温蒸发装置及其使用方法，其特征在于：所述废水箱(35)的内部设有加热板(36)。
7.根据权利要求6所述的一种电镀废水用常温蒸发装置及其使用方法，其特征在于：所述箱体(1)的一侧固定连接有控制面板(2)，所述控制面板(2)均与风机(5)、第一电机(16)、第一水泵(23)、第一气缸(28)、蒸汽发生器(30)、第二水泵(34)、加热板(36)、第二气缸(39)、第三电机(47)电性连接。
8.根据权利要求1-7任一所述的一种电镀废水用常温蒸发装置及其使用方法，其特征在于，包括以下步骤：S1、在使用发明时先进行通电，通过操作控制面板(2)控制风机(5)运行，可控制进风量，进入的风通过过滤网框(4)内的多层第三过滤网可用来过滤灰尘，当长期使用过滤网框(4)使用进行清洁时，转动螺纹板(8)与过滤网框(4)分离，然后第一弹簧(9)通过第一滑块(7)带动螺纹板(8)复位，同时第一弹簧(9)带动第一滑块(7)在第一滑槽(6)内滑动，之后按压螺纹板(8)带动空槽块(14)，空槽块(14)通过第二滑块(11)带动角块(12)与过滤网框(4)分离，同时第二滑块(11)压缩第二弹簧(13)，之后即可取出过滤网框(4)进行清洁；S2、进入的风通过仿生肺(15)后，同时控制第二水泵(34)通过第二水泵(34)将废水箱(35)内的水抽出，然后通过第二水管(31)底部的雾化喷头(32)排出，再控制蒸汽发生器(30)运行产生蒸汽对废水通过仿生肺(15)除雾进行结晶，结晶后的物体碉楼在第二过滤网(42)上，一些附着在仿生肺(15)上，一些废水未结晶的通过结晶收集箱(33)回到废水箱(35)内再被利用，加热板(36)可对废水箱(35)内的废水进行预加热，方便后续的结晶，通过控制第一电机(16)转动丝杆(17)，丝杆(17)带动中空块(18)和清扫环板(20)进行上下移动，同时带动限位杆(27)在限位槽(26)内滑动，带动清扫环板(20)内的清扫毛刷(21)可对仿生肺(15)表面的结晶物质进行清扫；S3、当需要取出晶体时，控制第三电机(47)转动第一齿轮(48)带动第二齿轮(49)，第二齿轮(49)带动箱门(50)，之后控制第二气缸(39)推动连接杆(40)，连接杆(40)带动第一过滤网(37)，第一过滤网(37)通过顶杆(41)带动第二过滤网(42)，之后即可收集第一过滤网(37)和第二过滤网(42)上的结晶物质，当收集完成后，控制第一水泵(23)将水箱(22)内的水抽出，然后通过第一水管(24)和伸缩软管(25)输送到中空块(18)内，最后通过喷头(19)排出，同时控制第一电机(16)运行带动中空块(18)和清扫环板(20)进行上下移动对仿生肺(15)进行清洁即可。
发明内容
本发明的目的在于提供一种电镀废水用常温蒸发装置及其使用方法，以解决上述背景技术中提出的现有的电镀废水所使用的常温蒸发装置使用效率过于低下，为人们的使用带来不便，进而大大降低了工作效率，不仅如此，传统的常温蒸发装置在蒸发过程中不便于进行清理和清洁结晶机构的表面，进而增加了工作人员的工作强度的问题。
为实现上述目的，本发明提供如下技术方案：一种电镀废水用常温蒸发装置及其使用方法，包括箱体，所述箱体内壁的顶部固定连接有仿生肺，所述箱体的顶部固定连接有第一电机，所述第一电机的输出端穿过箱体固定连接有丝杆，所述丝杆的外侧螺纹连接有中空块，所述中空块的内侧等距设有多个喷头，所述中空块的底部固定连接有清扫环板，所述清扫环板的内侧等距设有多个清扫毛刷，所述箱体的内部开设有两个限位槽，两个所述限位槽的内壁滑动连接有限位杆，所述限位杆与中空块固定连接，所述箱体的顶部固定连接有水箱，所述箱体的顶部固定连接有第一水泵，所述第一水泵的输出端固定连接有第一水管，所述第一水管远离第一水泵的一端固定连接有伸缩软管，所述伸缩软管与中空块固定连接，所述箱体的一侧固定连接有第一气缸，所述第一气缸的输出端固定连接有毛刷板，所述箱体内壁的底部固定连接有废水箱,所述箱体的一侧固定连接有第一固定板，所述第一固定板的底部固定连接有第二气缸，所述第二气缸的输出端固定连接有连接杆，所述连接杆的底部且位于废水箱内固定连接有第一过滤网，所述第一过滤网的顶部固定连接有顶杆，所述箱体的内壁且位于废水箱的上方固定连接有结晶收集箱，所述顶杆的顶部且位于结晶收集箱内固定连接有第二过滤网。
作为本发明的一种优选方案：所述箱体的顶部固定连接有进气管，所述进气管的内壁固定连接有风机，所述进气管的内壁设有过滤网框，所述进气管的内部开设有两个第一滑槽，两个所述第一滑槽的内壁滑动连接有第一滑块，所述第一滑块的底部固定连接有第一弹簧，所述第一弹簧与进气管固定连接，两个所述第一滑块的外侧转动连接有螺纹板，所述螺纹板与过滤网框螺纹连接，所述进气管的内部对称开设有两个第二滑槽，两个所述第二滑槽的内壁滑动连接有第二滑块，所述第二滑块的一侧固定连接有角块，所述角块与进气管卡接，所述第二滑块远离角块的一侧固定连接有空槽块，所述空槽块的外侧且位于第二滑槽内套设有第二弹簧。
作为本发明的一种优选方案：所述箱体的一侧固定连接有第二水泵，所述第二水泵的输出端通过第三水管与废水箱连接，所述第二水泵的输出端固定连接有第二水管，所述第二水管的底部且位于箱体内等距固定连接有多个雾化喷头，所述箱体的一侧固定连接有蒸汽发生器，所述蒸汽发生器的一侧设有第一气管。
作为本发明的一种优选方案：所述箱体的内部开设有与连接杆相配合的空槽，所述空槽的内壁设有风琴布。
作为本发明的一种优选方案：所述箱体的一侧固定连接有两个固定块，两个所述固定块之间转动连接有箱门，所述箱门的一侧固定连接有第二齿轮，所述箱体的一侧且位于箱门的上方固定连接有第二固定板，所述第二固定板的顶部固定连接有第三电机，所述第三电机的输出端固定连接有第一齿轮，所述第一齿轮与第二齿轮啮合连接。
作为本发明的一种优选方案：所述废水箱的内部设有加热板。
作为本发明的一种优选方案：所述箱体的一侧固定连接有控制面板，所述控制面板均与风机、第一电机、第一水泵、第一气缸、蒸汽发生器、第二水泵、加热板、第二气缸、第三电机电性连接。
一种电镀废水用常温蒸发装置及其使用方法，其特征在于，包括以下步骤：
S1、在使用发明时先进行通电，通过操作控制面板控制风机运行，可控制进风量，进入的风通过过滤网框内的多层第三过滤网可用来过滤灰尘，当长期使用过滤网框使用进行清洁时，转动螺纹板与过滤网框分离，然后第一弹簧通过第一滑块带动螺纹板复位，同时第一弹簧带动第一滑块在第一滑槽内滑动，之后按压螺纹板带动空槽块，空槽块通过第二滑块带动角块与过滤网框分离，同时第二滑块压缩第二弹簧，之后即可取出过滤网框进行清洁；
S2、进入的风通过仿生肺后，同时控制第二水泵通过第二水泵将废水箱内的水抽出，然后通过第二水管底部的雾化喷头排出，再控制蒸汽发生器运行产生蒸汽对废水通过仿生肺除雾进行结晶，结晶后的物体碉楼在第二过滤网上，一些附着在仿生肺上，一些废水未结晶的通过结晶收集箱回到废水箱内再被利用，加热板可对废水箱内的废水进行预加热，方便后续的结晶，通过控制第一电机转动丝杆，丝杆带动中空块和清扫环板进行上下移动，同时带动限位杆在限位槽内滑动，带动清扫环板内的清扫毛刷可对仿生肺表面的结晶物质进行清扫；
S3、当需要取出晶体时，控制第三电机转动第一齿轮带动第二齿轮，第二齿轮带动箱门，之后控制第二气缸推动连接杆，连接杆带动第一过滤网，第一过滤网通过顶杆带动第二过滤网，之后即可收集第一过滤网和第二过滤网上的结晶物质，当收集完成后，控制第一水泵将水箱内的水抽出，然后通过第一水管和伸缩软管输送到中空块内，最后通过喷头排出，同时控制第一电机运行带动中空块和清扫环板进行上下移动对仿生肺进行清洁即可。
本发明的有益效果是：本发明不仅大大提高了对废水处理的工作效率，而且为工作人员的使用提供了方便，能够便于对废水进行循环使用，并便于对晶体进行收集，进而节省了工作时间，通过设置有的清洁机构，能够便于对仿生肺进行清洁，进而减轻了工作人员的工作强度，提高了工作效率。
（发明人：袁浩;黄强;杨书桥）
