公布日：2022.09.09
申请日：2022.06.06
分类号：C02F9/04(2006.01)I;C02F1/72(2006.01)I;C02F1/52(2006.01)I;B01F27/906(2022.01)I;B01F27/112(2022.01)I;B01F35/12(2022.01)I;
C02F1/66(2006.01)N;C02F101/20(2006.01)N;C02F101/10(2006.01)N;C02F103/18(2006.01)N
摘要
本发明涉及废水处理技术领域，且公开了一种脱硫废水处理结构及深度湿法脱硫装置，包括调节池和澄清罐，所述调节池和澄清罐之间设置有水泵，所述水泵的进水口通过连接管一与调节池底部内部连通，所述水泵的出水口通过连接管一澄清罐上部内部连通，所述调节池中设置有曝气组件，通过所述曝气组件可对调节池中的脱硫废水进一步氧化脱硫，本发明通过设置曝气组件使得脱硫废水充分被氧化，进一步对废水进行脱硫处理，通过设置搅拌组件可将废水和药剂充分混合，提升混合效率。
权利要求书

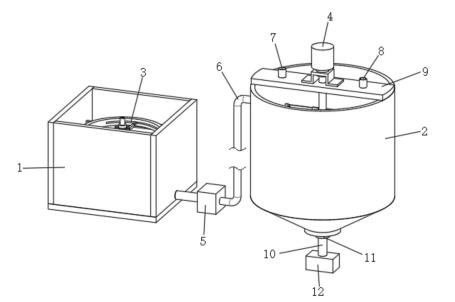

1.一种脱硫废水处理结构及深度湿法脱硫装置，其特征在于：包括调节池(1)和澄清罐(2)，所述调节池(1)和澄清罐(2)之间设置有水泵(5)，所述水泵(5)的进水口通过连接管一(37)与调节池(1)底部内部连通，所述水泵(5)的出水口通过连接管一(37)澄清罐(2)上部内部连通，所述调节池(1)中设置有曝气组件(3)，通过所述曝气组件(3)可对调节池(1)中的脱硫废水进一步氧化脱硫，所述曝气组件(3)包括支撑架(31)，所述支撑架(31)对称的固定安装在调节池(1)上部两侧，所述支撑架(31)顶部中间固定安装有支撑环(32)，所述支撑环(32)两侧内壁对称的开设有安装槽(33)，所述安装槽(33)中转动安装有固定块(34)，所述固定块(34)朝向支撑环(32)中心的一侧固定连接有套杆一(35)，所述套杆一(35)端部内部滑动安装有连接杆一(36)，所述套杆一(35)内部安装有使得连接杆一(36)复位的弹簧一(317)，所述支撑环(32)中心设置有圆盘状的安装块(38)，两侧所述连接杆一(36)远离套杆一(35)的一端分别转动连接在安装块(38)的相背侧边，所述安装块(38)中间转动安装有竖管(39)，所述竖管(39)底部延伸至调节池(1)底部，所述竖管(39)两侧分别固定连接有曝气管一(310)和曝气管二(311)，所述曝气管一(310)、曝气管二(311)分别与竖管(39)内部相通，所述曝气管一(310)、曝气管二(311)远离竖管(39)的一端为敞开状，所述曝气管一(310)和曝气管二(311)分别设置成弧形状，所述曝气管一(310)的长度大于曝气管二(311)的长度，所述曝气管一(310)的内管径大于曝气管二(311)的内管径，所述竖管(39)顶端活动安装有转动连接头(312)，所述转动连接头(312)顶部输入端固定连接有连接管二(6)，所述连接管二(6)与外接气源连接。
2.根据权利要求1所述的一种脱硫废水处理结构及深度湿法脱硫装置，其特征在于：所述澄清罐(2)中间设置有搅拌组件(4)，所述搅拌组件(4)包括搅拌轴(42)，所述澄清罐(2)顶部中间固定连接有支撑板(9)，所述搅拌会走转动安装在支撑板(9)中部，所述搅拌轴(42)底端延伸至澄清罐(2)底部，所述搅拌轴(42)两侧分别固定连接有多组搅拌叶(43)，所述支撑板(9)顶部上方安装有电机(41)，所述搅拌轴(42)顶端固定连接在电机(41)的输出端上，所述搅拌叶(43)上下两端分别设置成倾斜状。
3.根据权利要求2所述的一种脱硫废水处理结构及深度湿法脱硫装置，其特征在于：所述搅拌叶(43)内部设置有滑腔(47)，所述滑腔(47)中滑动安装有滑杆(46)，所述滑杆(46)位于滑腔(47)内部一端固定连接有挡块(49)，所述滑腔(47)远离搅拌轴(42)的一端螺纹连接有连接套(45)，所述滑杆(46)滑动设置在连接套(45)中间，所述滑杆(46)位于滑腔(47)外侧一端固定连接有连接块(44)，所述滑杆(46)中部套设有弹簧三(48)，所述连接块(44)朝向搅拌轴(42)的侧边两侧分别固定连接有连接杆二(411)，所述连接杆二(411)对称的设置在搅拌叶(43)两侧，所述连接杆二(411)远离连接块(44)的一端固定连接有移动外壳(410)，所述移动外壳(410)套设在搅拌叶(43)上，所述搅拌叶(43)上下两侧内壁上分别安装有安装板(412)，所述安装板(412)设置成U型状，所述安装板(412)上部以及两侧内壁上分别固定连接有清洁刷(413)，所述清洁刷(413)与搅拌叶(43)外壁贴合。
4.根据权利要求1所述的一种脱硫废水处理结构及深度湿法脱硫装置，其特征在于：所述曝气管一(310)和曝气管二(311)的底部分别开设有多组气孔(319)。
5.根据权利要求1所述的一种脱硫废水处理结构及深度湿法脱硫装置，其特征在于：所述安装块(38)侧边与连接杆一(36)垂直方向两侧分别固定连接有套杆二(315)，所述套杆二(315)内部滑动安装有支撑杆(316)，所述套杆二(315)内部安装有使得支撑杆(316)复位的弹簧二(318)，所述支撑环(32)两侧分别开设有通槽(314)，所述支撑杆(316)滑动设置在通槽(314)中。
6.根据权利要求1所述的一种脱硫废水处理结构及深度湿法脱硫装置，其特征在于：所述调节池(1)侧边上部安装有进水管(13)。
7.根据权利要求1所述的一种脱硫废水处理结构及深度湿法脱硫装置，其特征在于：所述澄清罐(2)底部中间固定安装有排污管(10)，所述排污管(10)上安装有电磁阀(11)，所述排污管(10)底端固定连接有排污装置(12)。
8.根据权利要求2所述的一种脱硫废水处理结构及深度湿法脱硫装置，其特征在于：所述支撑板(9)顶部两侧分别固定安装有加料管一(7)和加料管二(8)。
9.根据权利要求3所述的一种脱硫废水处理结构及深度湿法脱硫装置，其特征在于：所述安装板(412)通过插接的方式卡接在移动外壳(410)内部。
10.根据权利要求1所述的一种脱硫废水处理结构及深度湿法脱硫装置，其特征在于：所述安装块(38)顶部固定安装有固定架(313)，所述转动连接头(312)转动安装在固定架(313)中间。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种脱硫废水处理结构及深度湿法脱硫装置，解决了上述背景技术中的问题。
(二)技术方案
为实现上述目的，本发明提供如下技术方案：一种脱硫废水处理结构及深度湿法脱硫装置，包括调节池和澄清罐，所述调节池和澄清罐之间设置有水泵，所述水泵的进水口通过连接管一与调节池底部内部连通，所述水泵的出水口通过连接管一澄清罐上部内部连通，所述调节池中设置有曝气组件，通过所述曝气组件可对调节池中的脱硫废水进一步氧化脱硫，所述曝气组件包括支撑架，所述支撑架对称的固定安装在调节池上部两侧，所述支撑架顶部中间固定安装有支撑环，所述支撑环两侧内壁对称的开设有安装槽，所述安装槽中转动安装有固定块，所述固定块朝向支撑环中心的一侧固定连接有套杆一，所述套杆一端部内部滑动安装有连接杆一，所述套杆一内部安装有使得连接杆一复位的弹簧一，所述支撑环中心设置有圆盘状的安装块，两侧所述连接杆一远离套杆一的一端分别转动连接在安装块的相背侧边，所述安装块中间转动安装有竖管，所述竖管底部延伸至调节池底部，所述竖管两侧分别固定连接有曝气管一和曝气管二，所述曝气管一、曝气管二分别与竖管内部相通，所述曝气管一、曝气管二远离竖管的一端为敞开状，所述曝气管一和曝气管二分别设置成弧形状，所述曝气管一的长度大于曝气管二的长度，所述曝气管一的内管径大于曝气管二的内管径，所述竖管顶端活动安装有转动连接头，所述转动连接头顶部输入端固定连接有连接管二，所述连接管二与外接气源连接。
优选的，所述澄清罐中间设置有搅拌组件，所述搅拌组件包括搅拌轴，所述澄清罐顶部中间固定连接有支撑板，所述搅拌会走转动安装在支撑板中部，所述搅拌轴底端延伸至澄清罐底部，所述搅拌轴两侧分别固定连接有多组搅拌叶，所述支撑板顶部上方安装有电机，所述搅拌轴顶端固定连接在电机的输出端上，所述搅拌叶上下两端分别设置成倾斜状。
优选的，所述搅拌叶内部设置有滑腔，所述滑腔中滑动安装有滑杆，所述滑杆位于滑腔内部一端固定连接有挡块，所述滑腔远离搅拌轴的一端螺纹连接有连接套，所述滑杆滑动设置在连接套中间，所述滑杆位于滑腔外侧一端固定连接有连接块，所述滑杆中部套设有弹簧三，所述连接块朝向搅拌轴的侧边两侧分别固定连接有连接杆二，所述连接杆二对称的设置在搅拌叶两侧，所述连接杆二远离连接块的一端固定连接有移动外壳，所述移动外壳套设在搅拌叶上，所述搅拌叶上下两侧内壁上分别安装有安装板，所述安装板设置成U型状，所述安装板上部以及两侧内壁上分别固定连接有清洁刷，所述清洁刷与搅拌叶外壁贴合。
优选的，所述曝气管一和曝气管二的底部分别开设有多组气孔。
优选的，所述安装块侧边与连接杆一垂直方向两侧分别固定连接有套杆二，所述套杆二内部滑动安装有支撑杆，所述套杆二内部安装有使得支撑杆复位的弹簧二，所述支撑环两侧分别开设有通槽，所述支撑杆滑动设置在通槽中。
优选的，所述调节池侧边上部安装有进水管。
优选的，所述澄清罐底部中间固定安装有排污管，所述排污管上安装有电磁阀，所述排污管底端固定连接有排污装置。
优选的，所述支撑板顶部两侧分别固定安装有加料管一和加料管二。
优选的，所述安装板通过插接的方式卡接在移动外壳内部。
优选的，所述安装块顶部固定安装有固定架，所述转动连接头转动安装在固定架中间。
(三)有益效果
本发明提供了一种脱硫废水处理结构及深度湿法脱硫装置，具备以下有益效果：
1、本发明通过设置曝气组件使得脱硫废水充分被氧化，进一步对废水进行脱硫处理，使用时，向调节池中注入一定量的脱硫废水，之后通过气源向连接管二中充气，气体通过连接管二、转动连接头进入竖管，之后进入曝气管一和曝气管二中，气体从曝气管一和曝气管二端部通孔中喷出，从而可以推动曝气管一和曝气管二在调节池中旋转，将脱硫废水中的亚硫酸根离子氧化为硫酸根离子，使得脱硫废水脱硫更充分，同时，因为曝气管一的长度大于曝气管二的长度，曝气管一的内管径大于曝气管二的内管径，从而使得从曝气管一中喷出的气体产生的推力更大，从而可以使得曝气管一和曝气管二可以做偏心转动，此时一侧的连接杆一会在套杆一中伸出，另一侧的连接杆一收回套杆一中，通过偏心转动可以使得脱硫废水被充分的氧化，提高了脱硫效率。
2、通过设置搅拌组件可对废水和药剂进行充分混合，使用时，电机带动搅拌轴和搅拌叶转动，对废水进行搅拌混合，使得废水和絮凝剂充分混合，提升凝聚效果。
3、当搅拌轴带动搅拌叶转动的时候，通过离心力使得连接块被甩出，之后拉动滑杆向外移动，弹簧三被压缩，连接块移动的同时，通过连接杆二拉动移动外壳移动，从而通过移动外壳内部的清洁刷可以对搅拌叶的外壁进行擦拭，方便清除搅拌叶表面的沉淀物，搅拌过程中通过控制器控制电机间歇性的工作，当电机停止的时候，通过弹簧三使得移动外壳复位，从而可以实现在搅拌叶表面来回擦拭，清污效果更好。
（发明人：刘学炎;舒欢忠;梁平;寿冬金;王双;吕琦）
