公布日：2022.07.01
申请日：2022.03.21
分类号：C02F9/04(2006.01)I
摘要
本发明公开了一种污水生态净化处理装置，涉及污水处理领域，本发明包括污水箱和循环箱，所述污水箱左侧下方设置有过滤箱，所述污水箱与过滤箱上侧之间连接有排水管，所述循环箱位于过滤箱的右侧下方，所述过滤箱内部连接有抽水管，所述抽水管的上端连接有泵体，所述泵体另一端与污水箱上侧连接。本发明通过污水箱连接的排水管进入过滤箱内，通过过滤箱内部过滤结构进行杂质颗粒过滤后流入转运箱内，再通过转运箱后侧的混合架结构进行化学药剂与污水的混合，使得污水内各元素与化学药剂完全充分反应，最后净化得到的水流入循环箱内部，还可通过泵体将水重新抽入污水箱内，进行循环净化。
权利要求书

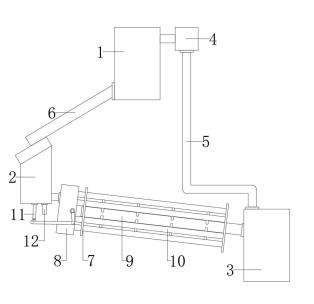

1.一种污水生态净化处理装置，包括污水箱（1）和循环箱（3），其特征在于，所述污水箱（1）左侧下方设置有过滤箱（2），所述污水箱（1）与过滤箱（2）上侧之间连接有排水管（6），所述循环箱（3）位于过滤箱（2）的右侧下方，所述循环箱（3）内部连接有抽水管（5），所述抽水管（5）的上端连接有泵体（4），所述泵体（4）另一端与污水箱（1）上侧连接；所述过滤箱（2）的左侧下端设置有转运箱（8），所述过滤箱（2）与转运箱（8）之间连接有连通管二（16），所述转运箱（8）与循环箱（3）之间设置有混合架（7），所述混合架（7）中心设置有混合管（9），所述混合管（9）周侧均匀设置有若干安装于混合架（7）上的净化管（10），若干所述净化管（10）与中心混合管（9）之间均连接有若干连通管一（14）；所述过滤箱（2）上侧设置有滤网二（206），所述滤网二（206）中心固定有固定柱（201），所述固定柱（201）周侧转动连接有转筒，所述转筒周侧转接有若干过滤架（203）；所述过滤架（203）侧面呈L字形，所述过滤架（203）下侧设置有清洁刷（205），所述过滤架（203）的另一侧设置有滤网一（204）；所述固定柱（201）上端固定连接有限位齿条（202），所述过滤架（203）内端固定有与限位齿条（202）对应的齿轮（207），所述过滤架（203）与固定柱（201）周侧转筒转接处设置有扭力弹簧；所述混合管（9）固定安装于混合架（7）上，所述过滤箱（2）内底部设置有药剂腔（212），所述药剂腔（212）底部与转运箱（8）之间连接有药剂管（11），药剂管（11）上安装有控制阀（13），药剂管（11）一端贯穿转运箱（8）通过密封轴承与混合管（9）左端连接，混合管（9）右端与转接于循环箱（3）上。
2.根据权利要求1所述的一种污水生态净化处理装置，其特征在于，所述过滤箱（2）前侧设置有对应限位齿条（202）位置的收集盒（208），所述收集盒（208）底部设置有滤网三（210），所述收集盒（208）内侧设置有凸沿（209），且所述过滤箱（2）内部开设有对应凸沿（209）的限位滑槽。
3.根据权利要求2所述的一种污水生态净化处理装置，其特征在于，所述过滤箱（2）内部设置有通槽（214），所述通槽（214）的下端连接有出水管（12），所述过滤箱（2）内部滤网二（206）与滤网三（210）下侧均连通下侧通槽（214）。
4.根据权利要求3所述的一种污水生态净化处理装置，其特征在于，所述药剂腔（212）内部设置有浮板（213），所述浮板（213）上侧连接有导管一（211），导管一（211）左侧设置有开口，导管一（211）上下滑动于过滤箱（2）内部，且导管一（211）贯穿通槽（214）左侧。
5.根据权利要求4所述的一种污水生态净化处理装置，其特征在于，所述导管一（211）右端设置有安装于过滤箱（2）内的导管二（215），所述导管二（215）左侧开设有对应导管一（211）的开口，且所述连通管二（16）的左端与导管二（215）下端连接。
6.根据权利要求1所述的一种污水生态净化处理装置，其特征在于，所述转运箱（8）左侧转动连接有密封盖，密封盖的内侧固定安装有若干扇叶（15），且若干所述净化管（10）左端均贯穿密封盖与转运箱（8）内部连通。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种污水生态净化处理装置。
为了实现上述目的，本发明采用了如下技术方案：
一种污水生态净化处理装置，包括污水箱和循环箱，所述污水箱左侧下方设置有过滤箱，所述污水箱与过滤箱上侧之间连接有排水管，所述循环箱位于过滤箱的右侧下方，所述循环箱内部连接有抽水管，所述抽水管的上端连接有泵体，所述泵体另一端与污水箱上侧连接；
所述过滤箱的左侧下端设置有转运箱，所述过滤箱与转运箱之间连接有连通管二，所述转运箱与循环箱之间设置有混合架，所述混合架中心设置有混合管，所述混合管周侧均匀设置有若干安装于混合架上的净化管，若干所述净化管与中心混合管之间均连接有若干连通管一。
优选地，所述过滤箱上侧设置有滤网二，所述滤网二中心固定有固定柱，所述固定柱周侧转动连接有转筒，所述转筒周侧转接有若干过滤架。
优选地，所述过滤架侧面呈L字形，所述过滤架下侧设置有清洁刷，所述过滤架的另一侧设置有滤网一。
优选地，所述固定柱上端固定连接有限位齿条，所述过滤架内端固定有与限位齿条对应的齿轮，所述过滤架与固定柱周侧转筒转接处设置有扭力弹簧。
优选地，所述过滤箱前侧设置有对应限位齿条位置的收集盒，所述收集盒底部设置有滤网三，所述收集盒内侧设置有凸沿，且所述过滤箱内部开设有对应凸沿的限位滑槽。
优选地，所述过滤箱内部设置有通槽，所述通槽的下端连接有出水管，所述过滤箱内部滤网二与滤网三下侧均连通下侧通槽。
优选地，所述过滤箱内底部设置有药剂腔，所述药剂腔内部设置有浮板，所述浮板上侧连接有导管一，导管一左侧设置有开口，导管一上下滑动于过滤箱内部，且导管一贯穿通槽左侧。
优选地，所述导管一右端设置有安装于过滤箱内的导管二，所述导管二左侧开设有对应导管一的开口，且所述连通管二的左端与导管二下端连接。
优选地，所述混合管固定安装于混合架上，所述药剂腔底部与转运箱之间连接有药剂管，药剂管上安装有控制阀，药剂管一端贯穿转运箱通过密封轴承与混合管左端连接，且混合管的右端与转接于循环箱上。
优选地，所述转运箱左侧转动连接有密封盖，密封盖的内侧固定安装有若干扇叶，且若干所述净化管左端均贯穿密封盖与转运箱内部连通，所述滤网二是由弹性材质制成。
相比现有技术，本发明的有益效果为：
1、本发明通过污水箱连接的排水管进入过滤箱内，通过过滤箱内部过滤结构进行杂质颗粒过滤后流入转运箱内，再通过转运箱后侧的混合架结构进行化学药剂与污水的混合，使得污水内各元素与化学药剂完全充分反应，最后净化得到的水流入循环箱内部，还可通过泵体将水重新抽入污水箱内，进行循环净化；
2、本发明水流对固定柱周侧的若干过滤架进行冲击，使得若干过滤架通过转筒在固定柱周侧转动，进入过滤箱内部的水流通过滤网二过滤，滤除的杂质浮在滤网二表面，同时被水流冲击带动转动的若干过滤架底部的清洁刷对滤网二表面杂质进行清扫，过滤架上的滤网一也能起到一定拦截杂质的作用；
3、本发明净化管与中间混合管之间均连接有连通管一，因此净化管内的污水会与混合管内的化学药剂进行充分混合，同时配合着转动的混合架转动，使得混合反应效果更加，经净化反应后的污水通过混合管进入循环箱内，可通过泵体将循环箱内的水重新污水箱内，进行循环处理；
4、本发明可通过调节控制阀的流量的大小，来控制药剂腔内部化学药剂液位下降的速度，随着药剂腔内部液位的下降速度的减慢，污水通过导管一和导管二的时间就越长，本次污水处理循环的次数也就越多，因此工作人员可以跟根据实际情况，及污水实际的污染程度，来调控控制阀，合理的调整本装置污水处理的循环次数，进而达到高效且高质量的污水净化处理工作。
（发明人：邓修佩;黄伟康）
