公布日：2022.05.13
申请日：2022.02.23
分类号：C02F9/08(2006.01)I;C02F7/00(2006.01)I;B01D33/01(2006.01)I;B01D33/42(2006.01)I;B01D33/76(2006.01)I;B01D35/30(2006.01)I
摘要
本发明涉及先进环保产业技术领域，具体为一种多段式进水污水处理设备及其处理工艺，包括处理筒，处理筒内壁设置有用于过滤污水并快速清除过滤出的杂质的高效清理组件；处理筒外壁设置有用于收集污水过滤出的杂质的收集组件；处理筒底端设置有用于减缓污水流速的缓冲组件；缓冲组件一侧设置有用于对过滤之后的污水进一步处理的分段式处理组件，高效清理组件包括上封头、外圈过滤网、内圈过滤网、第一电机、涡轮扇叶、驱动轮和齿轮；本发明通过涡轮扇叶带动水流转动，通过水流产生的离心力将过滤出来的杂质通过输出口排出，可以及时的对杂质进行清理，污水在高效清理组件先过滤出杂质，避免污水流入曝气池中之后杂质沉淀在曝气池底清理困难。
权利要求书

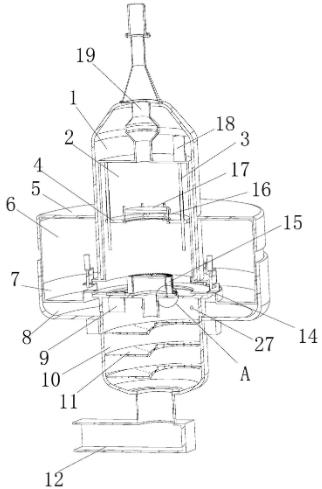

1.一种多段式进水污水处理设备，包括处理筒（1），其特征在于：所述处理筒（1）内壁设置有用于过滤污水并快速清除过滤出的杂质的高效清理组件；所述处理筒（1）外壁设置有用于收集污水过滤出的杂质的收集组件；所述处理筒（1）底端设置有用于减缓污水流速的缓冲组件；所述缓冲组件一侧设置有用于对过滤之后的污水进一步处理的分段式处理组件；所述高效清理组件包括上封头（2）、外圈过滤网（4）、内圈过滤网（17）、第一电机（9）、涡轮扇叶（15）、驱动轮（32）和齿轮（37），所述上封头（2）固定连接于所述处理筒（1）内壁，所述外圈过滤网（4）和内圈过滤网（17）设置于所述上封头（2）内壁，且所述内圈过滤网（17）滑动安装于所述外圈过滤网（4）内壁，所述驱动轮（32）转动安装于所述上封头（2）内壁底端，所述涡轮扇叶（15）固定安装于所述驱动轮（32）顶端，所述第一电机（9）固定安装于所述上封头（2）底端，所述齿轮（37）安装于所述第一电机（9）一端，且所述齿轮（37）位于所述上封头（2）内壁底端，所述驱动轮（32）外壁设置有环形齿条，所述齿轮（37）与所述环形齿条相啮合；所述上封头（2）顶端固定安装有第二电机（18），所述上封头（2）内壁顶端转动安装有移动丝杆（3）和移动滑杆，所述移动丝杆（3）安装于所述第二电机（18）底端，所述外圈过滤网（4）顶端固定安装有两个移动筒（26），其中一个移动筒（26）内壁开设有内螺纹，所述内螺纹与所述移动丝杆（3）相啮合，另一个所述移动筒（26）滑动安装于所述移动滑杆外壁，所述外圈过滤网（4）内壁开设有滑动槽（28），所述滑动槽（28）槽壁滑动安装有若干滑块（29），所述滑块（29）顶端均固定安装有调节滑杆（16），所述内圈过滤网（17）滑动安装于所述调节滑杆（16）外壁；所述上封头（2）内壁底端开设有环形槽（40），所述驱动轮（32）底端固定连接有滑动环（39），所述驱动轮（32）通过所述滑动环（39）转动安装于所述环形槽（40）槽壁，所述涡轮扇叶（15）顶端固定连接有安装支架（31），所述安装支架（31）顶端固定连接有卡块（33），所述内圈过滤网（17）底端固定连接有卡件（38），所述卡件（38）与所述卡块（33）相卡合。
2.根据权利要求1所述的一种多段式进水污水处理设备，其特征在于：所述上封头（2）外壁底端固定连接有若干输出口（14），所述输出口（14）顶端均固定连接有安装架（34），所述安装架（34）顶端固定安装有电动推杆（35），所述电动推杆（35）底端安装有挡板（36），所述输出口（14）位置与所述涡轮扇叶（15）相对应，所述上封头（2）顶端固定连接有污水入口（19），所述上封头（2）底端固定连接有污水出口。
3.根据权利要求2所述的一种多段式进水污水处理设备，其特征在于：所述缓冲组件包括下封头（10）、缓冲件（11）和缓冲孔（30），所述下封头（10）固定连接于所述上封头（2）底端，所述缓冲件（11）固定安装于所述下封头（10）内壁，所述缓冲孔（30）开设于所述缓冲件（11）表面。
4.根据权利要求3所述的一种多段式进水污水处理设备，其特征在于：所述收集组件包括安装外壳（5）、上清理筒（6）、下清理筒（7）、安装底座（8）和回流孔（27），所述安装底座（8）固定连接于所述下封头（10）外壁，所述上清理筒（6）和下清理筒（7）分别安装于所述安装底座（8）内壁，所述安装外壳（5）固定连接于所述上清理筒（6）顶端，所述回流孔（27）开设于所述下封头（10）外壁，且所述回流孔（27）的位置与所述安装底座（8）内壁底端相对应。
5.根据权利要求4所述的一种多段式进水污水处理设备，其特征在于：所述下清理筒（7）和上清理筒（6）通过螺纹与所述安装底座（8）相连接，所述下清理筒（7）和上清理筒（6）通过螺纹相连接，所述下封头（10）底端固定连接有输出管道（12），下清理筒（7）内壁开设有开口，所述开口与所述输出口（14）相对应。
6.根据权利要求5所述的一种多段式进水污水处理设备，其特征在于：所述分段式处理组件包括处理池（21）、隔板（22）、进气管（23）和喷嘴（25），所述处理池（21）固定安装于所述输出管道（12）一端，若干所述隔板（22）安装于所述处理池（21）内壁，若干所述进气管（23）固定安装于所述隔板（22）内部，若干所述喷嘴（25）固定安装于所述进气管（23）底端外壁。
7.根据权利要求6所述的一种多段式进水污水处理设备，其特征在于：所述隔板（22）一侧上方开设有流动槽（24），所述处理池（21）内壁开设有若干安装槽，所述隔板（22）固定安装于所述安装槽槽壁，所述进气管（23）也安装于所述处理池（21）一侧内部。
发明内容
本发明的目的在于提供一种多段式进水污水处理设备，包括处理筒，所述处理筒内壁设置有用于过滤污水并快速清除过滤出的杂质的高效清理组件；所述处理筒外壁设置有用于收集污水过滤出的杂质的收集组件；所述处理筒底端设置有用于减缓污水流速的缓冲组件；所述缓冲组件一侧设置有用于对过滤之后的污水进一步处理的分段式处理组件，所述高效清理组件包括上封头、外圈过滤网、内圈过滤网、第一电机、涡轮扇叶、驱动轮和齿轮，所述上封头固定连接于所述处理筒内壁，所述外圈过滤网和内圈过滤网设置于所述上封头内壁，且所述内圈过滤网滑动安装于所述外圈过滤网内壁，所述驱动轮转动安装于所述上封头内壁底端，所述涡轮扇叶固定安装于所述驱动轮顶端，所述第一电机固定安装于所述上封头底端，所述齿轮安装于所述第一电机一端，且所述齿轮位于所述上封头内壁底端，所述驱动轮外壁设置有环形齿条，所述齿轮与所述环形齿条相啮合。
可选的，所述上封头顶端固定安装有第二电机，所述上封头内壁顶端转动安装有移动丝杆和移动滑杆，所述移动丝杆安装于所述第二电机底端，所述外圈过滤网顶端固定安装有两个移动筒，其中一个移动筒内壁开设有内螺纹，所述内螺纹与所述移动丝杆相啮合，另一个所述移动筒滑动安装于所述移动滑杆外壁，所述外圈过滤网内壁开设有滑动槽，所述滑动槽槽壁滑动安装有若干滑块，所述滑块顶端均固定安装有调节滑杆，所述内圈过滤网滑动安装于所述调节滑杆外壁。
可选的，所述上封头内壁底端开设有环形槽，所述驱动轮底端固定连接有滑动环，所述驱动轮通过所述滑动环转动安装于所述滑动槽槽壁，所述涡轮扇叶顶端固定连接有安装支架，所述安装支架顶端固定连接有卡块，所述内圈过滤网底端固定连接有卡件，所述卡件与所述卡块相卡合。
可选的，所述上封头外壁底端固定连接有若干输出口，所述输出口顶端均固定连接有安装架，所述安装架顶端固定安装有电动推杆，所述电动推杆底端安装有挡板，所述输出口位置与所述涡轮扇叶相对应，所述上封头顶端固定连接有污水入口，所述上封头底端固定连接有污水出口。
可选的，所述缓冲组件包括下封头、缓冲件和缓冲孔，所述下封头固定连接于所述上封头底端，所述缓冲件固定安装于所述下封头内壁，所述缓冲孔开设于所述缓冲件表面。
可选的，所述收集组件包括安装外壳、上清理筒、下清理筒、安装底座和回流孔，所述安装底座固定连接于所述下封头外壁，所述上清理筒和下清理筒分别安装于所述安装底座内壁，所述安装外壳固定连接于所述上清理筒顶端，所述回流孔开设于所述下封头外壁，且所述回流孔的位置与所述安装底座内壁底端相对应。
可选的，所述下清理筒和上清理筒通过螺纹与所述安装底座相连接，所述下清理筒和上清理筒通过螺纹相连接，所述下封头底端固定连接有输出管道，下清理筒内壁开设有开口，所述开口与所述输出口相对应。
可选的，所述分段式处理组件包括处理池、隔板、进气管和喷嘴，所述处理池固定安装于所述输出管道一端，若干所述隔板安装于所述处理池内壁，若干所述进气管固定安装于所述隔板内部，若干所述喷嘴固定安装于所述进气管底端外壁。
可选的，所述隔板一侧上方开设有流动槽，所述处理池内壁开设有若干安装槽，所述隔板固定安装于所述安装槽槽壁，所述进气管也安装于所述处理池一侧内部。
一种多段式进水污水处理设备的处理工艺，包括如下步骤：
S1、污水通过污水入口进入上封头中，通过外圈过滤网和内圈过滤网对污水中的杂质进行过滤；
S2、移动丝杆带动外圈过滤网和内圈过滤网移动到最下方的位置，涡轮扇叶与内圈过滤网底端卡接；
S3、驱动轮带动涡轮扇叶转动，涡轮扇叶带动水流转动，通过水流产生的离心力将过滤出来的杂质通过输出口排出；
S4、杂质中的水分通过下清理筒底端过滤网流入安装底座中，通过回流孔重新流入下封头中；
S5、过滤之后的污水通过输出管道进入处理池，隔板对流入处理池中的污水进行分隔，隔板和处理池形成一个污水处理腔，处理池中至少有两个污水处理腔，污水在一个污水处理腔中装满之后，通过流动槽流入下一个污水处理腔，通过外置的气体输送设备对进气管输送空气，对污水进行曝气处理。
与现有技术相比，本发明的有益效果是：
1、本发明污水通过污水入口进入上封头中，通过外圈过滤网和内圈过滤网对污水中的杂质进行过滤，外圈过滤网中心开设有圆槽，且内圈过滤网可以卡入外圈过滤网中心圆槽中，第二电机启动带动移动丝杆转动，移动筒在移动丝杆上上下移动带动外圈过滤网和内圈过滤网移动，在过滤污水中杂质的时候防止杂质对外圈过滤网和内圈过滤网造成堵塞，影响到过滤的效果，移动滑杆在外圈过滤网和内圈过滤网上下移动的时候起到了限位的作用，防止外圈过滤网和内圈过滤网跟随移动丝杆转动，涡轮扇叶上方的安装支架上设置有卡块，卡块与卡件卡接，使内圈过滤网可以跟随涡轮扇叶转动，对外圈过滤网和内圈过滤网上表面过滤出的杂质进行清理，第一电机启动带动齿轮转动，齿轮通过环形齿条带动驱动轮转动，驱动轮带动涡轮扇叶转动，涡轮扇叶带动水流转动，通过水流产生的离心力将过滤出来的杂质通过输出口排出，可以及时的对污水过滤出来的杂质进行清理，污水在高效清理组件先过滤出杂质，避免污水流入曝气池中之后杂质沉淀在曝气池底清理困难。
2、本发明安装底座和上清理筒和下清理筒之间为可拆卸，上清理筒和下清理筒为可拆卸设计，便于对上清理筒和下清理筒中的杂质进行清除，下清理筒底端为过滤网，杂质中的水分通过过滤网流入安装底座中，通过回流孔重新流入下封头中，可以很好的对上封头中排出的杂质进行收集，同时可以对杂质中的污水进行回收。
3、本发明通过隔板和处理池形成一个污水处理腔，处理池中至少有两个污水处理腔，污水在一个污水处理腔中装满之后，通过流动槽流入下一个污水处理腔，通过外置的气体输送设备对进气管输送空气，对污水进行曝气处理，通过处理池分段式的设计，使曝气时处理空间小，可以对污水处理的更加充分。
4、本发明污水经过高效清理组件过滤之后从污水出口流出，流到下封头的位置，缓冲件呈螺旋状，污水在缓冲件上呈螺旋下流，同时通过缓冲孔向下流动，对输出的污水进行缓冲，防止污水在输出的时候水流过急在输出管道出造成堵塞，影响到污水的输送。
（发明人：蹇胜勇;吴旭;宋梦怡）
