公布日：2022.08.09
申请日：2022.05.26
分类号：C02F9/02(2006.01)I;B01D36/00(2006.01)I
摘要
本发明提供一种适用于寒地农村的污水治理装置，包括净化箱，所述净化箱的内部两侧均固定连接有支撑架，所述支撑架的上表面贴合有贴合块，所述贴合块的顶端贴合有杂质收集箱，所述贴合块的底端固定连接有漏斗，所述杂质收集箱的两侧均固定连接有滑动块，且滑动块的外部滑动配合有第一滑槽；所述支撑架的底端和净化箱的一端均固定连接有限位块，所述限位块的内部滑动配合有第二滑槽，所述第二滑槽的内部滑动配合有滑块。通过设置有限位块、滑块挂板和挂钩，通过限位块进行稳定支撑过滤箱，通过过滤箱顶端挂钩和挂板连接，达到稳定过滤箱的过滤位置，通过移动和提升过滤箱实现挂板和挂钩的拆卸，实现维修等作用。
权利要求书
1.一种适用于寒地农村的污水治理装置，包括净化箱（1），其特征在于：所述净化箱（1）的内部两侧均固定连接有支撑架（102），所述支撑架（102）的上表面贴合有贴合块（301），所述贴合块（301）的顶端贴合有杂质收集箱（2），所述贴合块（301）的底端固定连接有漏斗（3），所述杂质收集箱（2）的两侧均固定连接有滑动块，且滑动块的外部滑动配合有第一滑槽（104）；所述支撑架（102）的底端和净化箱（1）的一端均固定连接有限位块（4），所述限位块（4）的内部滑动配合有第二滑槽（404），所述第二滑槽（404）的内部滑动配合有滑块（401），所述滑块（401）和限位块（4）之间固定连接有弹簧（402），所述滑块（401）的底端固定连接有挂板（403），所述挂板（403）的内部设置有挂钩（501），所述挂钩（501）的底端固定连接有过滤箱（5）。
2.根据权利要求1所述的一种适用于寒地农村的污水治理装置，其特征在于：所述过滤箱（5）的顶端两侧均固定连接有挡水侧板（502），所述过滤箱（5）的内部中部上方设置有滤膜层（503）。
3.根据权利要求2所述的一种适用于寒地农村的污水治理装置，其特征在于：所述滤膜层（503）的底端固定连接有碳素膜层（504），所述碳素膜层（504）的底端固定连接有活性炭层（505），所述活性炭层（505）的底端固定连接有反渗透膜层（506）。
4.根据权利要求1所述的一种适用于寒地农村的污水治理装置，其特征在于：所述杂质收集箱（2）的中部固定连接有固定板（201），所述固定板（201）的顶端固定连接有把手（202）。
5.根据权利要求1所述的一种适用于寒地农村的污水治理装置，其特征在于：所述过滤箱（5）和净化箱（1）之间设置有支撑块（103），且支撑块（103）和净化箱（1）固定连接。
6.根据权利要求1所述的一种适用于寒地农村的污水治理装置，其特征在于：所述净化箱（1）的顶端两侧均设置有进水管（6），所述净化箱（1）的底端两侧均插接有排水管（601）。
7.根据权利要求1所述的一种适用于寒地农村的污水治理装置，其特征在于：所述第一滑槽（104）的一侧固定连接有固定块（101），且固定块（101）和净化箱（1）固定连接。
8.根据权利要求7所述的一种适用于寒地农村的污水治理装置，其特征在于：所述固定块（101）的底端且和杂质收集箱（2）贴合有三角块（105）。
发明内容
（一）解决的技术问题针对现有技术的不足，本发明提供了一种适用于寒地农村的污水治理装置，解决了杂质的和污水的分离，和排放进行过滤实现排放达标的问题。
（二）技术方案为实现以上目的，本发明通过以下技术方案予以实现：一种适用于寒地农村的污水治理装置，包括净化箱，所述净化箱的内部两侧均固定连接有支撑架，所述支撑架的上表面贴合有贴合块，所述贴合块的顶端贴合有杂质收集箱，所述贴合块的底端固定连接有漏斗，所述杂质收集箱的两侧均固定连接有滑动块，且滑动块的外部滑动配合有第一滑槽；所述支撑架的底端和净化箱的一端均固定连接有限位块，所述限位块的内部滑动配合有第二滑槽，所述第二滑槽的内部滑动配合有滑块，所述滑块和限位块之间固定连接有弹簧，所述滑块的底端固定连接有挂板，所述挂板的内部设置有挂钩，所述挂钩的底端固定连接有过滤箱。
优选的，所述过滤箱的顶端两侧均固定连接有挡水侧板，所述过滤箱的内部中部上方设置有滤膜层。
优选的，所述滤膜层的底端固定连接有碳素膜层，所述碳素膜层的底端固定连接有活性炭层，所述活性炭层的底端固定连接有反渗透膜层。
优选的，所述杂质收集箱的中部固定连接有固定板，所述固定板的顶端固定连接有把手。
优选的，所述过滤箱和净化箱之间设置有支撑块，且支撑块和净化箱固定连接。
优选的，所述净化箱的顶端两侧均设置有进水管，所述净化箱的底端两侧均插接有排水管。
优选的，所述第一滑槽的一侧固定连接有固定块，且固定块和净化箱固定连接。
优选的，所述固定块的底端且和杂质收集箱贴合有三角块。

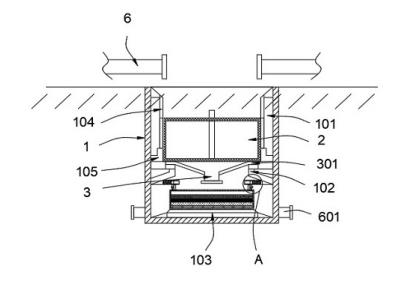

工作原理：在使用时首先通过将进水管6排入污水，通过污水进入净化箱1的内部，且通过流通至杂质收集箱2的内部，首先通过杂质收集箱2进行实现初步过滤，使其污水和杂质分离，分离后的污水通过漏斗3进行实现向下排出，实现流通至过滤箱5的内部，首先通过过滤箱5的设计使其箱体内部底端呈过滤层，上方污水过滤操作，通过滤膜层503、碳素膜层504、活性炭层505和反渗透膜层506实现污水净化，使其达到合理排放标准，且通过支撑块103倾斜设计，使其污水通过排水管601实现排出，在需要清理时通过把手202向上提起，随后通过滑动块和第一滑槽104滑动配合，实现向上拉动，达到取出杂质收集箱2，通过漏斗3两端贴合块301与支撑架102贴合，实现漏斗3的取出和放置，通过过滤箱5的顶端挂钩与挂板403挂接，达到拆卸作用，通过弹簧402进行弹性支撑，使其滑块401向外部两侧拉动，防止出现脱离。
（三）有益效果本发明提供了一种适用于寒地农村的污水治理装置。具备以下有益效果：1、本发明、设置有杂质收集箱、第一滑槽和把手，首先通过杂质收集箱进行将杂质收集，收集后通过污水和杂质的分离操作，在需要清理时通过向上提起把手，随后将杂质收集箱两端滑动块和第一滑槽滑动配合，实现清理，解决现有技术中的污水治理时容易造成管道的堵塞问题。
2、本发明、设置有漏斗和贴合块，通过贴合块和支撑架贴合支撑，使其污水通过漏斗准确流通至过滤箱的内部，同时漏斗也可实现拆卸作用，便于更换和清理过滤箱内部过滤层。
3、本发明、设置有限位块、滑块挂板和挂钩，通过限位块进行稳定支撑过滤箱，通过过滤箱顶端挂钩和挂板连接，达到稳定过滤箱的过滤位置，通过移动和提升过滤箱实现挂板和挂钩的拆卸，实现维修等作用。
4、本发明、设置有净化箱，通过净化箱的顶端进水管进入污水，随后通过杂质收集箱，再次通过漏斗流通，随后进入过滤箱，再次通过排水管流通，实现污水治理合理排放且解决管道堵塞问题。
（发明人：陈带军;孙华秀;刘勇;高泰培）
