公布日：2022.05.10
申请日：2022.01.25
分类号：C02F1/78(2006.01)I;C02F1/50(2006.01)I;C02F1/02(2006.01)I;B01F25/20(2022.01)I
摘要
本发明揭示一种污水处理用臭氧杀菌装置，包括控制器、水泵、三通、臭氧发生器、螺杆式空压机以及混合桶；水泵的进水端与污水管连接，水泵的出水端通过第一连接管与三通的第一端连接，位于水泵与三通之间的第一连接管上安装有第一单向阀；螺杆式空压机的进气端与臭氧发生器的臭氧出口端连接，螺杆式空压机的排气端通过第二连接管与三通的第二端连接，位于螺杆式空压机与三通之间的第二连接管上安装有第二单向阀；混合桶的上端密封式地固定有盖板，混合桶中设置有导流盘，三通的第三端通过第三连接管与导流盘的内腔连通，导流盘的下端面上固定有若干个喷射嘴；混合桶的底部连通有排放管；本发明能够提高臭氧对污水的杀菌效果。
权利要求书
1.一种污水处理用臭氧杀菌装置，其特征在于：包括控制器、水泵(1)、三通(2)、臭氧发生器(3)、螺杆式空压机(4)以及上端开口且内部设置有空腔的混合桶(5)；所述水泵(1)的进水端与污水管(11)连接，所述水泵(1)的出水端通过第一连接管(21)与三通(2)的第一端连接，位于所述水泵(1)与三通(2)之间的第一连接管(21)上安装有第一单向阀(22)；所述螺杆式空压机(4)的进气端与臭氧发生器(3)的臭氧出口端连接，所述螺杆式空压机(4)的排气端通过第二连接管(23)与三通(2)的第二端连接，位于所述螺杆式空压机(4)与三通(2)之间的第二连接管(23)上安装有第二单向阀(24)，所述螺杆式空压机(4)的排气压力大于水泵(1)的出水压力；所述混合桶(5)的上端密封式地固定有盖板(6)，所述混合桶(5)中设置有导流盘(7)，所述三通(2)的第三端通过第三连接管(25)与导流盘(7)的内腔连通，所述第三连接管(25)穿设在盖板(6)中且第三连接管(25)的外壁与盖板(6)焊接密封，所述导流盘(7)的下端面上固定有若干个喷射嘴(71)，每个所述喷射嘴(71)均与导流盘(7)的内腔连通；所述混合桶(5)的底部连通有排放管(51)；所述水泵(1)、臭氧发生器(3)和螺杆式空压机(4)均与控制器电连接。
2.根据权利要求1所述的污水处理用臭氧杀菌装置，其特征在于，所述污水处理用臭氧杀菌装置还包括润滑油箱(81)和油泵(82)，所述螺杆式空压机(4)的润滑油进口通过进油管(83)与润滑油箱(81)连通，所述油泵(82)安装在进油管(83)上，所述油泵(82)与控制器电连接，所述螺杆式空压机(4)的润滑油出口通过出油管(84)与润滑油箱(81)连通。
3.根据权利要求2所述的污水处理用臭氧杀菌装置，其特征在于，所述污水处理用臭氧杀菌装置还包括热交换器(85)，所述热交换器(85)中的其中一个通路串联在螺杆式空压机(4)与润滑油箱(81)之间的出油管(84)上，所述热交换器(85)中的另一个通路串联在水泵(1)和第一单向阀(22)之间的第一连接管(21)上。
4.根据权利要求2所述的污水处理用臭氧杀菌装置，其特征在于，所述污水处理用臭氧杀菌装置还包括油气分离器(86)，所述油气分离器(86)串联在螺杆式空压机(4)与第二单向阀(24)之间的第二连接管(23)上，所述油气分离器(86)的出油口通过回油管(87)与润滑油箱(81)连通。
5.根据权利要求1所述的污水处理用臭氧杀菌装置，其特征在于，位于所述导流盘(7)下方的混合桶(5)中设置有网孔板(9)，所述网孔板(9)的外边缘与混合桶(5)的内壁固定。
6.根据权利要求5所述的污水处理用臭氧杀菌装置，其特征在于，所述混合桶(5)的内壁上焊接固定有支撑圈(52)，所述网孔板(9)的外边缘支撑在支撑圈(52)上，所述网孔板(9)的外边缘处活动穿设有若干个呈周向分布的第一螺栓(91)，每个所述第一螺栓(91)均与支撑圈(52)螺纹连接，所述网孔板(9)通过若干个所述第一螺栓(91)固定在支撑圈(52)上。
7.根据权利要求1所述的污水处理用臭氧杀菌装置，其特征在于，所述盖板(6)中活动穿设有若干个呈周向分布的第二螺栓(61)，每个所述第二螺栓(61)均与混合桶(5)的上端螺纹连接，所述盖板(6)通过若干个所述第二螺栓(61)固定在混合桶(5)上，所述盖板(6)与混合桶(5)之间设置有密封结构。
8.根据权利要求7所述的污水处理用臭氧杀菌装置，其特征在于，所述密封结构包括密封圈(62)，所述混合桶(5)的上端设置有环形嵌槽(53)，所述密封圈(62)嵌入在环形嵌槽(53)中，所述密封圈(62)与盖板(6)和环形嵌槽(53)均紧贴密封，所述密封圈(62)位于所有第二螺栓(61)的内侧。
发明内容
针对现有技术的不足，本发明提供一种污水处理用臭氧杀菌装置，其能够将臭氧充分地混合到污水中，这样一来，能够提高臭氧对污水的杀菌效果。

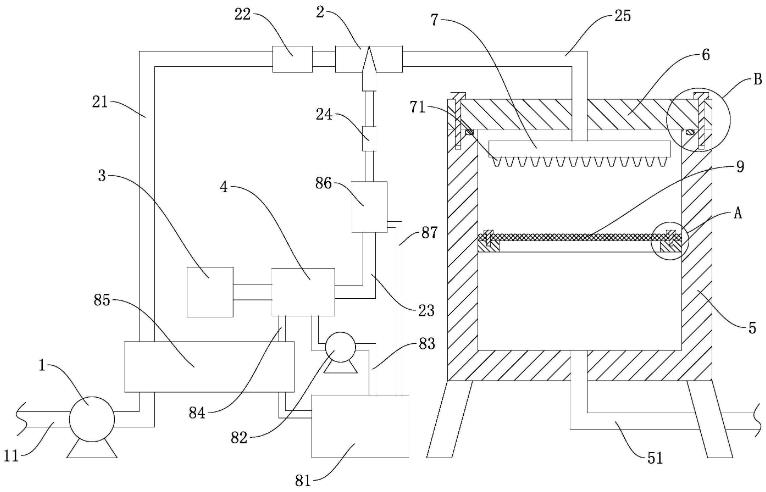

本发明的污水处理用臭氧杀菌装置，包括控制器、水泵、三通、臭氧发生器、螺杆式空压机以及上端开口且内部设置有空腔的混合桶；水泵的进水端与污水管连接，水泵的出水端通过第一连接管与三通的第一端连接，位于水泵与三通之间的第一连接管上安装有第一单向阀；螺杆式空压机的进气端与臭氧发生器的臭氧出口端连接，螺杆式空压机的排气端通过第二连接管与三通的第二端连接，位于螺杆式空压机与三通之间的第二连接管上安装有第二单向阀，螺杆式空压机的排气压力大于水泵的出水压力；混合桶的上端密封式地固定有盖板，混合桶中设置有导流盘，三通的第三端通过第三连接管与导流盘的内腔连通，第三连接管穿设在盖板中且第三连接管的外壁与盖板焊接密封，导流盘的下端面上固定有若干个喷射嘴，每个喷射嘴均与导流盘的内腔连通；混合桶的底部连通有排放管；水泵、臭氧发生器和螺杆式空压机均与控制器电连接。
本发明的污水处理用臭氧杀菌装置，其中，污水处理用臭氧杀菌装置还包括润滑油箱和油泵，螺杆式空压机的润滑油进口通过进油管与润滑油箱连通，油泵安装在进油管上，油泵与控制器电连接，螺杆式空压机的润滑油出口通过出油管与润滑油箱连通；通过采用这种结构后，在油泵工作时，油泵能够将位于润滑油箱中的润滑油经进油管抽送到螺杆式空压机中，进入到螺杆式空压机中的润滑油能够实现对螺杆式空压机的冷却，对螺杆式空压机进行冷却后的润滑油能够经出油管回流到润滑油箱中，这样一来，能够使得螺杆式空压机得到冷却，以确保螺杆式空压机的可靠工作。
本发明的污水处理用臭氧杀菌装置，其中，污水处理用臭氧杀菌装置还包括热交换器，热交换器中的其中一个通路串联在螺杆式空压机与润滑油箱之间的出油管上，热交换器中的另一个通路串联在水泵和第一单向阀之间的第一连接管上；通过热交换器的设置，在待处理的污水流经第一连接管时，流经第一连接管的污水能够流经热交换器，在污水流经热交换器时，污水能够吸收流经热交换器的润滑油的热量，这样一来，能够可靠地实现对润滑油的冷却，以提高润滑油对螺杆式空压机的冷却效果，此外，流经热交换器的润滑油能够将热量传递给流经热交换器的污水，即流经热交换器的润滑油能够实现对流经热交换器的污水的加热，这样一来，能够提高污水后期在与臭氧进行混合的混合效果，即能够提高臭氧对污水的杀菌效果。
本发明的污水处理用臭氧杀菌装置，其中，污水处理用臭氧杀菌装置还包括油气分离器，油气分离器串联在螺杆式空压机与第二单向阀之间的第二连接管上，油气分离器的出油口通过回油管与润滑油箱连通；通过油气分离器的设置，油气分离器能够吸收由螺杆式空压机排出的压缩臭氧中的残留润滑油，以避免润滑油混合到污水中，且能够达到节约润滑油的目的。
本发明的污水处理用臭氧杀菌装置，其中，位于导流盘下方的混合桶中设置有网孔板，网孔板的外边缘与混合桶的内壁固定；通过网孔板的设置，由喷射嘴喷出的污水和臭氧的混合物能够被冲击在网孔板上，在污水和臭氧的混合物冲击到网孔板上后，能够使得水分子和臭氧分子更好地溶合在一起，即能够进一步提高污水和臭氧的混合效果，也即能够提高臭氧对污水的杀菌效果。
本发明的污水处理用臭氧杀菌装置，其中，混合桶的内壁上焊接固定有支撑圈，网孔板的外边缘支撑在支撑圈上，网孔板的外边缘处活动穿设有若干个呈周向分布的第一螺栓，每个第一螺栓均与支撑圈螺纹连接，网孔板通过若干个第一螺栓固定在支撑圈上；通过采用这种结构后，网孔板能够可靠地固定在混合桶的内壁上。
本发明的污水处理用臭氧杀菌装置，其中，盖板中活动穿设有若干个呈周向分布的第二螺栓，每个第二螺栓均与混合桶的上端螺纹连接，盖板通过若干个第二螺栓固定在混合桶上，盖板与混合桶之间设置有密封结构；通过采用这种结构后，盖板能够可靠地被固定在混合桶的上端。
本发明的污水处理用臭氧杀菌装置，其中，密封结构包括密封圈，混合桶的上端设置有环形嵌槽，密封圈嵌入在环形嵌槽中，密封圈与盖板和环形嵌槽均紧贴密封，密封圈位于所有第二螺栓的内侧；通过采用这种密封结构后，密封圈能够可靠地实现对盖板与混合桶之间的密封，以避免污水和臭氧的混合物通过盖板与混合桶之间的间隙漏出。
本发明通过螺杆式空压机的设置，螺杆式空压机能够对来自臭氧发生器的臭氧进行压缩加压后输送到三通中，进入到三通中的压缩臭氧能够与进入到三通中的污水进行混合，且污水与臭氧的混合物在流经第三连接管、导流盘和喷射嘴时能够进行充分混合，此外，在污水与臭氧的混合物通过喷射嘴喷出后，污水与臭氧的混合物能够进一步在混合桶中进行混合，这样一来，能够进一步提高臭氧与污水的混合效果，也即能够提高臭氧对污水的杀菌效果。
（发明人：邵永富;方凌平）
