公布日：2022.05.17
申请日：2021.12.31
分类号：B01D21/24(2006.01)I;B01D21/02(2006.01)I;B01D36/04(2006.01)I;B08B9/087(2006.01)I;B08B9/093(2006.01)I;B08B3/02(2006.01)I;
B08B13/00(2006.01)I
摘要
本发明公开了一种农村污水处理用排泥设备，包括箱体和圆辊，所述箱体一侧连通有进液管，且箱体另一侧开设有矩形槽，矩形槽侧面安装有滤网，所述圆辊水平转动于箱体内部，箱体底部一端连通有收集盒，所述圆辊弧形面表面设有排泥机构，且排泥机构有多个并呈环形分布于圆辊表面。通过采用本发明的装置，在污水排入下水道或者后续工艺设备之前进行预先的过滤沉淀除杂，同时本发明的设备能够定期自动收集排泥，提高了污水处理的效率。
权利要求书

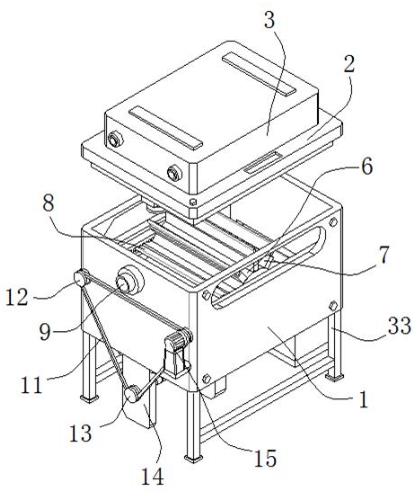

1.一种农村污水处理用排泥设备，包括箱体（1）和圆辊（6），其特征在于，所述箱体（1）一侧连通有进液管（9），且箱体（1）另一侧开设有矩形槽，矩形槽侧面安装有滤网（10），所述圆辊（6）水平转动于箱体（1）内部，且箱体（1）内部一对称侧面均水平开设有滑槽（25），两个所述滑槽（25）内部均滑动有滑块（29），且两个滑块（29）对立的侧面均通过轴承套安装有转轴（28），两个所述转轴（28）对立的两端分别安装于圆辊（6）两端，且两个滑槽（25）内部均水平转动有丝杠（26），两个丝杠（26）分别通过螺纹连接于两个滑块（29）内部，且箱体（1）底部一端连通有收集盒（16），所述收集盒（16）底部铰接有盖板（17），所述箱体（1）一侧设有用于转动两个丝杠（26）和开启盖板（17）的联动机构，且箱体（1）内部两端均设有用于转动圆辊（6）的转动机构，所述圆辊（6）弧形面表面设有排泥机构，且排泥机构有多个并呈环形分布于圆辊（6）表面。
2.根据权利要求1所述的一种农村污水处理用排泥设备，其特征在于，所述转动机构包括齿轮（27）和齿条（24），且齿轮（27）转动于箱体（1）内部并套接于转轴（28）表面，所述齿条（24）水平安装于箱体（1）内部一侧并和齿轮（27）啮合。
3.根据权利要求1所述的一种农村污水处理用排泥设备，其特征在于，所述联动机构包括连接杆（20）、皮带（11）和滑板（21），且皮带（11）转动于箱体（1）一侧，所述箱体（1）底部一端竖直安装有固定板（14），且箱体（1）一侧两端均转动有第一滑轮（12），两个所述第一滑轮（12）一侧均固定有第一凸柱，且两个第一凸柱分别安装于两个丝杠（26）顶端中心处，所述固定板（14）一侧转动有第二滑轮（13），且皮带（11）套接于第二滑轮（13）和两个第一滑轮（12）表面，所述箱体（1）一侧水平安装有驱动电机（15），且驱动电机（15）的输出轴安装于其中一个第一滑轮（12）一侧中心处。
4.根据权利要求3所述的一种农村污水处理用排泥设备，其特征在于，所述滑板（21）滑动于箱体（1）底部并竖直设置，且箱体（1）底部两端均固定有C型柱（23），两个所述C型柱（23）横边均滑动于滑板（21）内部，且固定板（14）一侧水平转动有丝杆（22），所述第二滑轮（13）一侧固定有第二凸柱，且第二凸柱另一端安装于丝杆（22）一端中心处，所述丝杆（22）通过螺纹连接于滑板（21）内部。
5.根据权利要求3所述的一种农村污水处理用排泥设备，其特征在于，所述连接杆（20）固定连接于滑板（21）远离固定板（14）的一侧底部并水平设置，且连接杆（20）远离滑板（21）的一端铰接有活动块（19），所述盖板（17）底部设有用于限位活动块（19）的限位机构。
6.根据权利要求5所述的一种农村污水处理用排泥设备，其特征在于，所述限位机构包括滑道（18），且滑道（18）安装于盖板（17）底部并平行盖板（17）设置，所述活动块（19）滑动于滑道（18）内部。
7.根据权利要求6所述的一种农村污水处理用排泥设备，其特征在于，所述滑道包括C型杆（32），且C型杆（32）两个竖边均固定连接于盖板（17）底部，所述C型杆（32）横边穿过活动块（19）并滑动于活动块（19）内部。
8.根据权利要求1所述的一种农村污水处理用排泥设备，其特征在于，所述箱体（1）顶部为敞开式，且箱体（1）上方水平设置有顶盖（2），所述顶盖（2）顶部安装有水箱（3），且顶盖（2）底部中心处水平安装有连通管（4）并和水箱（3）内部连通，所述连通管（4）底部连通有喷头（5）并有多个均匀分布，且箱体（1）底部四端均竖直安装有支腿（33）。
9.根据权利要求1所述的一种农村污水处理用排泥设备，其特征在于，所述排泥机构包括空心板（7），且空心板（7）安装于圆辊（6）弧形面并垂直于圆辊（6）设置，所述空心板（7）内部滑动有条形板（30）并水平设置，且条形板（30）顶端固定连接有刮泥板（8），所述刮泥板（8）顶端穿过空心板（7）远离圆辊（6）的一侧，且空心板（7）内底部两端均安装有弹簧杆（31），两个所述弹簧杆（31）的伸缩端分别安装于条形板（30）底部两端。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种农村污水处理用排泥设备。通过采用本发明的装置，在污水排入下水道或者后续工艺设备之前进行预先的过滤沉淀除杂，同时本发明的设备能够定期自动收集排泥，提高了污水处理的效率。
为了实现上述目的，本发明采用了如下技术方案：一种农村污水处理用排泥设备，包括箱体和圆辊，所述箱体一侧连通有进液管，且箱体另一侧开设有矩形槽，矩形槽侧面安装有滤网，所述圆辊水平转动于箱体内部，且箱体内部一对称侧面均水平开设有滑槽，两个所述滑槽内部均滑动有滑块，且两个滑块对立的侧面均通过轴承套安装有转轴，两个所述转轴对立的两端分别安装于圆辊两端，且两个滑槽内部均水平转动有丝杠，两个丝杠分别通过螺纹连接于两个滑块内部，且箱体底部一端连通有收集盒，所述收集盒底部铰接有盖板，所述箱体一侧设有用于转动两个丝杠和开启盖板的联动机构，且箱体内部两端均设有用于转动圆辊的转动机构，所述圆辊弧形面表面设有排泥机构，且排泥机构有多个并呈环形分布于圆辊表面。
作为本发明的进一步方案，所述转动机构包括齿轮和齿条，且齿轮转动于箱体内部并套接于转轴表面，所述齿条水平安装于箱体内部一侧并和齿轮啮合。
作为本发明的进一步方案，所述联动机构包括连接杆、皮带和滑板，且皮带转动于箱体一侧，所述箱体底部一端竖直安装有固定板，且箱体一侧两端均转动有第一滑轮，两个所述第一滑轮一侧均固定有第一凸柱，且两个第一凸柱分别安装于两个丝杠顶端中心处，所述固定板一侧转动有第二滑轮，且皮带套接于第二滑轮和两个第一滑轮表面，所述箱体一侧水平安装有驱动电机，且驱动电机的输出轴安装于其中一个第一滑轮一侧中心处。
作为本发明的进一步方案，所述滑板滑动于箱体底部并竖直设置，且箱体底部两端均固定有C型柱，两个所述C型柱横边均滑动于滑板内部，且固定板一侧水平转动有丝杆，所述第二滑轮一侧固定有第二凸柱，且第二凸柱另一端安装于丝杆一端中心处，所述丝杆通过螺纹连接于滑板内部。
作为本发明的进一步方案，所述连接杆固定连接于滑板远离固定板的一侧底部并水平设置，且连接杆远离滑板的一端铰接有活动块，所述盖板底部设有用于限位活动块的限位机构。
作为本发明的进一步方案，所述限位机构包括滑道，且滑道安装于盖板底部并平行盖板设置，所述活动块滑动于滑道内部。
作为本发明的进一步方案，所述滑道包括C型杆，且C型杆两个竖边均固定连接于盖板底部，所述C型杆横边穿过活动块并滑动于活动块内部。
作为本发明的进一步方案，所述箱体顶部为敞开式，且箱体上方水平设置有顶盖，所述顶盖顶部安装有水箱，且顶盖底部中心处水平安装有连通管并和水箱内部连通，所述连通管底部连通有喷头并有多个均匀分布，且箱体底部四端均竖直安装有支腿。
作为本发明的进一步方案，所述排泥机构包括空心板，且空心板安装于圆辊弧形面并垂直于圆辊设置，所述空心板内部滑动有条形板并水平设置，且条形板顶端固定连接有刮泥板，所述刮泥板顶端穿过空心板远离圆辊的一侧，且空心板内底部两端均安装有弹簧杆，两个所述弹簧杆的伸缩端分别安装于条形板底部两端。
本发明的有益效果：
1.本发明，当需要使用该设备时，通过驱动电机带动其中一个第一滑轮转动，其中一个第一滑轮转动会带动皮带转动，皮带转动会带动另一个第一滑轮和第二滑轮转动，两个第一滑轮转动会带动两个第一凸柱转动，两个第一凸柱转动会带动两个丝杠转动，两个丝杠转动会带动两个滑块移动，两个滑块移动会带动两个转轴移动，两个转轴移动会带动圆辊和齿轮移动，且通过齿条的设置，使得齿轮移动还会转动，齿轮转动会带动转轴转动，转轴转动会带动圆辊转动，圆辊转动会带动空心板转动，空心板转动会带动刮泥板转动，从而可对箱体内部的淤泥进行往收集盒方向刮动，另外第二滑轮转动会带动第二凸柱转动，第二凸柱转动会带动丝杆转动，丝杆转动会带动滑板移动，滑板移动会带动连接杆移动，连接杆移动会带动活动块移动，活动块移动会带动滑道移动，滑道移动会带动盖板移动，从而可开启盖板，进一步的可在清理箱体内部淤泥的同时同步开启盖板，避免了分多步操作降低清理效率的情况发生，进而提高了该设备的使用效果。
2.本发明，当在对箱体内部的淤泥进行清理时，刮泥板和箱体内部接触时会带动条形板移动，条形板移动会带动弹簧杆移动，从而可使刮泥板实现能够伸缩的功能，避免了遇到和箱体粘接紧密的杂质损坏刮泥板的情况发生，另外通过水箱的设置，可对箱体内部和圆辊进行冲洗，水箱内部安装有和连通管连通的水泵，则水箱内部的水会经过连通管和喷头喷出，对箱体和圆辊进行冲洗，保证了能够对淤泥清理的彻底，进而提高了该设备的实用性。
3.本发明，当需要使用该设备时，通过驱动电机带动其中一个第一滑轮转动，其中一个第一滑轮转动会带动皮带转动，皮带转动会带动另一个第一滑轮和第二滑轮转动，两个第一滑轮转动会带动两个第一凸柱转动，两个第一凸柱转动会带动两个丝杠转动，两个丝杠转动会带动两个滑块移动，两个滑块移动会带动两个转轴移动，两个转轴移动会带动圆辊和齿轮移动，且通过齿条的设置，使得齿轮移动还会转动，齿轮转动会带动转轴转动，转轴转动会带动圆辊转动，圆辊转动会带动空心板转动，空心板转动会带动刮泥板转动，从而可对箱体内部的淤泥进行往收集盒方向刮动，另外第二滑轮转动会带动第二凸柱转动，第二凸柱转动会带动丝杆转动，丝杆转动会带动滑板移动，滑板移动会带动连接杆移动，连接杆移动会带动活动块移动，活动块移动会带动C型杆移动，C型杆移动会带动盖板移动，从而可开启盖板，进一步的可在清理箱体内部淤泥的同时同步开启盖板，避免了分多步操作降低清理效率的情况发生，进而提高了该设备的使用效果。
（发明人：黄开龙;杨庆;罗琦;薛昌）
