公布日：2022.07.29
申请日：2022.03.21
分类号：C02F9/14(2006.01)I
摘要
本发明公开了一种自养反硝化滤池污水处理设备，包括装置主体，所述装置主体一侧设置有进水口，所述装置主体另一侧设置有清水出口，所述装置主体顶端设置有活动仓盖，所述装置主体内侧设置有污水预处理池，所述污水预处理池一侧设置有反硝化滤池，所述反硝化滤池一侧设置有清水池，所述反硝化滤池内侧设置有清洁装置，所述清洁装置一侧设置有过滤装置，所述过滤装置底端设置有反冲洗装置；该一种自养反硝化滤池污水处理设备通过设置反冲洗装置、过滤装置、清洁装置、污水预处理池，可以达到有效提高装置反冲的清洁效果，且提高装置的污水处理效果。
权利要求书
1.一种自养反硝化滤池污水处理设备，其特征在于：包括装置主体(1)，所述装置主体(1)一侧设置有进水口(2)，所述装置主体(1)另一侧设置有清水出口(3)，所述装置主体(1)顶端设置有活动仓盖(4)，所述装置主体(1)内侧设置有污水预处理池(5)，所述污水预处理池(5)一侧设置有反硝化滤池(6)，所述反硝化滤池(6)一侧设置有清水池(7)，所述反硝化滤池(6)内侧设置有清洁装置(9)，所述清洁装置(9)一侧设置有过滤装置(10)，所述过滤装置(10)底端设置有反冲洗装置(11)。

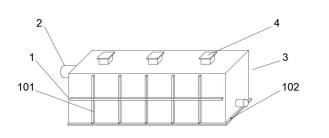

2.根据权利要求1所述的一种自养反硝化滤池污水处理设备，其特征在于：所述装置主体(1)外侧设置有加强筋(101)，所述加强筋(101)数量设置有两组，所述加强筋(101)呈对称设置，所述加强筋(101)底端设置有加强底板(102)，所述加强底板(102)外侧设置有连接槽(103)，所述连接槽(103)数量设置有若干个，所述连接槽(103)呈等距排列。
3.根据权利要求1所述的一种自养反硝化滤池污水处理设备，其特征在于：所述活动仓盖(4)数量设置有若干个，所述活动仓盖(4)呈等距排列。
4.根据权利要求1所述的一种自养反硝化滤池污水处理设备，其特征在于：所述污水预处理池(5)一侧设置有过滤框(501)，所述过滤框(501)一侧设置有清洁推板(502)，所述清洁推板(502)一侧设置有电动推杆(503)，所述清洁推板(502)通过电动推杆(503)与过滤框(501)活动连接，所述过滤框(501)一侧设置有排污口(504)，所述排污口(504)一侧设置有污泥箱(505)。
5.根据权利要求1所述的一种自养反硝化滤池污水处理设备，其特征在于：所述反硝化滤池(6)一侧设置有回流口(601)，所述回流口(601)一侧设置有回流管道(602)，所述反硝化滤池(6)通过回流管道(602)与污水预处理池(5)连接。
6.根据权利要求1所述的一种自养反硝化滤池污水处理设备，其特征在于：所述清洁装置(9)顶端设置有驱动装置(901)，所述驱动装置(901)一侧设置有驱动滚轮(902)，所述驱动滚轮(902)一侧设置有滑动轨道(903)，所述驱动滚轮(902)抵挡设置有连接杆(904)，所述连接杆(904)底端设置有活动板(905)，所述活动板(905)底端设置有刮块(906)，所述驱动滚轮(902)的尺寸与滑动轨道(903)的尺寸相适配，所述驱动装置(901)通过驱动滚轮(902)与滑动轨道(903)活动连接，所述刮块(906)一侧设置有清洁刮毛(907)。
7.根据权利要求1所述的一种自养反硝化滤池污水处理设备，其特征在于：所述过滤装置(10)顶端设置有过滤砖(1001)，所述过滤砖(1001)数量设置有若干个，所述过滤砖(1001)呈矩形阵列分布，所述过滤砖(1001)底端设置有安装杆(1002)，所述过滤砖(1001)底端设置有过滤层(1003)，所述过滤层(1003)内滤料为陶粒颗粒。
8.根据权利要求1所述的一种自养反硝化滤池污水处理设备，其特征在于：所述反冲洗装置(11)底端设置有进水管道(1101)，所述进水管道(1101)一侧设置有分水管道(1102)，所述分水管道(1102)顶端设置有反冲喷头(1103)，所述反冲喷头(1103)数量设置有若干个，所述反冲喷头(1103)呈矩形阵列分布，所述进水管道(1101)一侧设置有反冲进气管道(1104)。
发明内容
本发明的目的在于针对现有技术的不足之处，提供一种自养反硝化滤池污水处理设备，用来解决的问题。
为实现上述目的，本发明提供如下技术方案：一种自养反硝化滤池污水处理设备，包括装置主体，所述装置主体一侧设置有进水口，所述装置主体另一侧设置有清水出口，所述装置主体顶端设置有活动仓盖，所述装置主体内侧设置有污水预处理池，所述污水预处理池一侧设置有反硝化滤池，所述反硝化滤池一侧设置有清水池，所述反硝化滤池内侧设置有清洁装置，所述清洁装置一侧设置有过滤装置，所述过滤装置底端设置有反冲洗装置。
作为本发明的优选技术方案，所述装置主体外侧设置有加强筋，所述加强筋数量设置有两组，所述加强筋呈对称设置，所述加强筋底端设置有加强底板，所述加强底板外侧设置有连接槽，所述连接槽数量设置有若干个，所述连接槽呈等距排列。
作为本发明的优选技术方案，所述活动仓盖数量设置有若干个，所述活动仓盖呈等距排列。
作为本发明的优选技术方案，所述污水预处理池一侧设置有过滤框，所述过滤框一侧设置有清洁推板，所述清洁推板一侧设置有电动推杆，所述清洁推板通过电动推杆与过滤框活动连接，所述过滤框一侧设置有排污口，所述排污口一侧设置有污泥箱。
作为本发明的优选技术方案，所述反硝化滤池一侧设置有回流口，所述回流口一侧设置有回流管道，所述反硝化滤池通过回流管道与污水预处理池连接。
作为本发明的优选技术方案，所述清洁装置顶端设置有驱动装置，所述驱动装置一侧设置有驱动滚轮，所述驱动滚轮一侧设置有滑动轨道，所述驱动滚轮抵挡设置有连接杆，所述连接杆底端设置有活动板，所述活动板底端设置有刮块，所述驱动滚轮的尺寸与滑动轨道的尺寸相适配，所述驱动装置通过驱动滚轮与滑动轨道活动连接，所述刮块一侧设置有清洁刮毛。
作为本发明的优选技术方案，所述过滤装置顶端设置有过滤砖，所述过滤砖数量设置有若干个，所述过滤砖呈矩形阵列分布，所述过滤砖底端设置有安装杆，所述过滤砖底端设置有过滤层，所述过滤层内滤料为陶粒颗粒。
作为本发明的优选技术方案，所述反冲洗装置底端设置有进水管道，所述进水管道一侧设置有分水管道，所述分水管道顶端设置有反冲喷头，所述反冲喷头数量设置有若干个，所述反冲喷头呈矩形阵列分布，所述进水管道一侧设置有反冲进气管道。
与现有技术相比，本发明提供了一种自养反硝化滤池污水处理设备，具备以下有益效果：
1、该一种自养反硝化滤池污水处理设备，通过过滤装置顶端设置有过滤砖，过滤砖数量设置有若干个，过滤砖呈矩形阵列分布，过滤层内滤料为陶粒颗粒，陶粒颗粒的生物附着性强、水流流态好、反冲洗容易，安装杆方便过滤砖的安装与拆卸；反冲喷头数量设置有若干个，反冲喷头呈矩形阵列分布，进水管道一侧设置有反冲进气管道，通过矩形阵列分布的反冲喷头可更加全面的对滤料进行反冲清洁，通过反冲进气管道有效提高反冲清洁的效果。
2、该一种自养反硝化滤池污水处理设备，通过单孔膜空气扩散器设置有若干个，且呈等距排列，通过单孔膜空气扩散器使得内部为好氧微生物提供充足的溶解氧，单孔膜空气扩散器不受池内温度与气温之差,不受滤池高度及生物陶粒滤料空隙率影响,不易堵塞；通过驱动滚轮的尺寸与滑动轨道的尺寸相适配，驱动装置通过驱动滚轮与滑动轨道活动连接，这样设置驱动装置带动活动板底端设置有刮块有效清除，反冲洗产生的泡沫与废水，将其导入回流管道内。
3、该一种自养反硝化滤池污水处理设备，通过装置主体外侧设置有加强筋，且对称设置有两组，加强底板外侧设置有连接槽，连接槽数量设置有若干个，且呈等距排列，通过加强筋提高装置主体的强度，通过连接槽方便装置的吊装与运输；反硝化滤池通过回流管道与污水预处理池连接，可将反冲产生的废水，通过回流管道导入污水预处理池内进行再次过滤。
4、该一种自养反硝化滤池污水处理设备，通过清洁推板通过电动推杆与过滤框活动连接，通过过滤框对污水内的大型垃圾进行有效过滤，过滤框内侧大型垃圾通过电动推杆带动清洁推板进行刮除，通过排污口导入污泥箱内，实现自动清洁，保障初级过滤效果。
（发明人：李璐玮;林冬;田振军;段燕妮;张阳莉）
