公布日：2022.10.21
申请日：2022.09.20
分类号：C02F9/14(2006.01)I
摘要
本发明公开了一种杂环废水生化处理装置及其工艺，现提出如下方案，其包括底板，所述底板的顶部固定连接有进水箱、增氧箱、厌氧箱和沉淀池，所述进水箱的一侧设有向进水箱内注入污水的进液管，所述增氧箱内设有用于对污水进行第一步降解的第一降解组件，所述厌氧箱内设有用于对污水进行第二步降解的第二降解组件，本发明通过抽水泵与导管的配合能够使第一腔体和第二腔体内的污水交替流动，使第一腔体和第二腔体内的好氧细菌能够充分吸收氧气，降低持续注入氧气产生的成本，且通过绿植能够对吸收沉淀后的清水中残留的氮、磷等元素，另外在绿植吸收氮、磷等元素成长后还能够出售用于降低污水处理的成本。
权利要求书

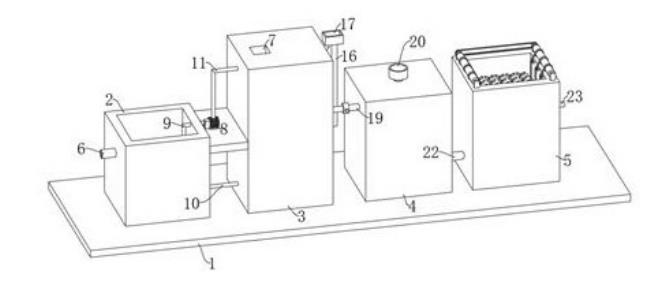

1.一种杂环废水生化处理装置，包括底板（1），其特征在于，所述底板（1）的顶部固定连接有进水箱（2）、增氧箱（3）、厌氧箱（4）和沉淀池（5），所述进水箱（2）的一侧设有向进水箱（2）内注入污水的进液管（6），所述增氧箱（3）内设有用于对污水进行第一步降解的第一降解组件；所述厌氧箱（4）内设有用于对污水进行第二步降解的第二降解组件；所述沉淀池（5）内设有用于进一步吸收沉淀后清水中残余的氮、磷等元素的吸收组件。
2.根据权利要求1所述的一种杂环废水生化处理装置，其特征在于，所述第一降解组件包括设置在增氧箱（3）内的第一腔体（45）和第二腔体（46），所述第一腔体（45）和第二腔体（46）内均设有多个第一填料层（13），所述增氧箱（3）内设有两个通气孔（7），且两个通气孔（7）分别与第一腔体（45）和第二腔体（46）相连通，所述第一腔体（45）的底部内壁设有延伸至第二腔体（46）内的导管（14），所述增氧箱（3）的一侧通过支板固定连接有抽水泵（8），所述抽水泵（8）的出液口固定套设有延伸至第一腔体（45）内的第三软管（11），且第三软管（11）位于第一填料层（13）的上方，所述抽水泵（8）的进液口固定套设有第二软管（10）和第一软管（9），且第一软管（9）的一端延伸至进水箱（2）内，第二软管（10）的一端延伸至第二腔体（46）内并位于第一填料层（13）的下方。
3.根据权利要求1所述的一种杂环废水生化处理装置，其特征在于，所述第二降解组件包括设置在厌氧箱（4）内的多个第二填料层（21），所述厌氧箱（4）的顶部设有相连通的进料斗（20），所述进料斗（20）的一侧固定连接有位于第二填料层（21）上方的第四软管（19），且第四软管（19）的另一端延伸至第一腔体（45）内并位于第一填料层（13）的下方，所述厌氧箱（4）的另一侧设有位于第二填料层（21）下方的第二连接管（22），且第二连接管（22）的另一端延伸至沉淀池（5）内。
4.根据权利要求1所述的一种杂环废水生化处理装置，其特征在于，所述吸收组件包括滑动连接在沉淀池（5）内的浮板（25），所述浮板（25）的顶部设有种植板（26），所述种植板（26）内栽种有多个用于吸收污水中氮、磷等元素的绿植（27），所述沉淀池（5）的顶部两侧均固定连接有两个基座（28），位于同一侧的两个所述基座（28）之间转动连接有转动杆（29），所述转动杆（29）的外壁固定套设有缠绕筒（30），所述缠绕筒（30）的外壁绕设有多个连接绳索（31），且连接绳索（31）的底端与浮板（25）的顶部固定连接，所述转动杆（29）的一端转动贯穿其中一个基座（28）并固定连接有同步轮（32），两个所述同步轮（32）之间通过同步带（33）传动连接，其中一个所述同步轮（32）的一侧转动连接有把手（34），所述浮板（25）的顶部设有多个卡槽（38），所述种植板（26）的底部固定连接有多个与卡槽（38）配合的卡块（37），所述沉淀池（5）的一侧设有相连通的出液管（23），所述沉淀池（5）的底部设有用于排放淤泥的排泥管（24），所述沉淀池（5）相互远离的一侧内壁设有多个用于对连接绳索（31）进行导向的导轮（36）。
5.根据权利要求1所述的一种杂环废水生化处理装置，其特征在于，所述增氧箱（3）的一侧设有导料管（16），所述导料管（16）的顶端固定连接有盛料箱（17），所述导料管（16）的一侧设有两个第一连接管（18），且两个第一连接管（18）的另一端分别延伸至第一腔体（45）和第二腔体（46）内。
6.根据权利要求2所述的一种杂环废水生化处理装置，其特征在于，所述第一腔体（45）和第二腔体（46）相互远离的一侧内壁均固定连接有加热片（12）。
7.根据权利要求2所述的一种杂环废水生化处理装置，其特征在于，所述第一软管（9）、第二软管（10）、导管（14）和第四软管（19）的外壁均设有电磁阀（15）。
8.根据权利要求2所述的一种杂环废水生化处理装置，其特征在于，所述抽水泵（8）的进液口固定套设有三通角阀（35），且三通角阀（35）的两个进液口分别与第一软管（9）和第二软管（10）相连通。
9.根据权利要求2所述的一种杂环废水生化处理装置，其特征在于，所述第一腔体（45）内转动连接有搅拌杆（41），且搅拌杆（41）的底端与第二腔体（46）的底部内壁转动连接，所述搅拌杆（41）的外壁固定套设有多个矩形框（43），且多个矩形框（43）分别位于第一腔体（45）和第二腔体（46）内，所述矩形框（43）内设有第三填料层（44），所述增氧箱（3）的一侧设有相连通的第一液位计（39），盛料箱（17）的一侧设有相连通的第二液位计（40），所述增氧箱（3）的顶部固定连接有驱动电机（42），且驱动电机（42）的输出轴与搅拌杆（41）的顶端固定连接。
10.根据权利要求1-9中任意一项所述的一种杂环废水生化处理装置的处理工艺，其特征在于，包括以下步骤：S1、低浓度农药废水注入低浓贮池，高浓度农药废水注入高浓贮池，高浓度农药废水的废水经过凝混沉淀，产生的化学污泥经过沉淀池的沉淀，然后经过污泥脱水后外运处置S2、低浓度农药废水和经过凝混沉淀发废水可以通过进液管（6）进入进水箱（2）内，待污水静止一段时间后启动抽水泵（8），打开第一软管（9）上的电磁阀（15），抽水泵（8）通过第一软管（9）和第三软管（11）将进水箱（2）内的污水排入第一腔体（45）中，通过第一液位计（39）观察第一腔体（45）内污水的体积，进而向盛料箱（17）内注入吡啶红球菌，根据第二液位计（40）显示注入的量，而吡啶红球菌加入的量是第一腔体（45）内污水体积的0.2%，此时吡啶红球菌通过导料管（16）和第一连接管（18）分别进入第一腔体（45）和第二腔体（46）中，启动第一腔体（45）内的加热片（12），通过加热片（12）提升第一腔体（45）内污水的温度，保持温度在30℃左右，此温度下合适吡啶红球菌生长，使之能够适应吡啶红球菌在第一腔体（45）内快速繁殖，启动驱动电机（42）驱动搅拌杆（41）、驱动电机（42）和矩形框（43）转动，搅拌第一腔体（45）内的污水，使吡啶红球菌在第一腔体（45）内对污水进行降解，吡啶红球菌吸收污水中的有机物进行繁殖，并依附于第一腔体（45）内的第一填料层（13）和第三填料层（44）中；S3、当吡啶红球菌在第一腔体（45）中一定时间后，打开导管（14）上的电磁阀（15），第一腔体（45）内的污水通过导管（14）进入第二腔体（46）中，附于第一腔体（45）内第一填料层（13）和第三填料层（44）中的吡啶红球菌暴露在空气中，吡啶红球菌充分吸收空气中的氧气得以生长繁殖，而第二腔体（46）中的吡啶红球菌吸收第二腔体（46）中的污水中的有机物进行繁殖，且第三填料层（44）和矩形框（43）继续转动，能够使好氧细菌充分吸收污水中的有机物，并使好氧细菌依附于第二腔体（46）内的第一填料层（13）和第三填料层（44）中，接着关闭导管（14）上的电磁阀（15），打开第二软管（10）上的电磁阀（15），启动抽水泵（8），抽水泵（8）通过第二软管（10）和第三软管（11）将第二腔体（46）内的污水排入第一腔体（45）中，使第二腔体（46）内的好氧细菌充分吸收空气中的氧气得以生长繁殖，第一腔体（45）内的细菌群再次对吸收污水中的有机物进行繁殖，往复循环多次；S4、打开第四软管（19）上的电磁阀（15），第一腔体（45）内的污水通过第四软管（19）进入厌氧箱（4）内，向进料斗（20）内注入纤维单胞菌，纤维单胞菌进入厌氧箱（4）中在无氧条件下有效地代谢含氮化合物对污水进行降解，且依附在第二填料层（21）上；S5、接着污水通过第二连接管（22）进入沉淀池（5）中，污水在沉淀池（5）中静置沉淀，在沉淀过程中，通过把手（34）转动同步轮（32）转动，同步轮（32）通过同步带（33）带动转动杆（29）和缠绕筒（30）转动，缠绕筒（30）缠绕连接绳索（31）带动浮板（25）向上移动，直至将种植板（26）移动至沉淀池（5）的上方，接着在种植板（26）中种植绿植（27），种植后，再次将浮板（25）和种植板（26）放置在沉淀池（5）中，浮板（25）在污水的浮力作用下使种植板（26）位于污水的上方，而绿植（27）的根茎能够延伸至污水中，通过绿植（27）能够吸收污水上层清水中残余的的氮、磷等元素，当绿植（27）成长一定时间，达到一定高度后，再次将种植板（26）移出沉淀池（5）中，将绿植（27）取出更换新一批的绿植（27）植株，而生长到一定高度的绿植（27）植株能够对外出售，用于城市交通的绿化，进而一定程度上降低污水的处理成本；S6、接着沉淀池（5）中沉淀后的清水通过出液管（23）排出至中间水池，如果达标即可排放至城市管网排口，如果不达标继续进行深度处理，沉淀池（5）内沉淀后的淤泥通过排泥管（24）排出、压滤，电话通知环保局，由其指定派出车辆拉走再度处理。
发明内容
本发明的目的是为了解决现有技术中无法使的微生物菌群充分吸收氧气进行繁殖，持续将氧气通过曝气头注入污水中造成电能的浪费，无法在沉淀过程中进一步对污水进行处理的问题，而提出的一种结构紧凑的一种杂环废水生化处理装置及其工艺。
为了实现上述目的，本发明采用了如下技术方案：一种杂环废水生化处理装置，包括底板，所述底板的顶部固定连接有进水箱、增氧箱、厌氧箱和沉淀池，所述进水箱的一侧设有向进水箱内注入污水的进液管，所述增氧箱内设有用于对污水进行第一步降解的第一降解组件；所述厌氧箱内设有用于对污水进行第二步降解的第二降解组件；所述沉淀池内设有用于进一步吸收沉淀后清水中残余的氮、磷等元素的吸收组件。
优选的，所述第一降解组件包括设置在增氧箱内的第一腔体和第二腔体，所述第一腔体和第二腔体内均设有多个第一填料层，所述增氧箱内设有两个通气孔，且两个通气孔分别与第一腔体和第二腔体相连通，所述第一腔体的底部内壁设有延伸至第二腔体内的导管，所述增氧箱的一侧通过支板固定连接有抽水泵，所述抽水泵的出液口固定套设有延伸至第一腔体内的第三软管，且第三软管位于第一填料层的上方，所述抽水泵的进液口固定套设有第二软管和第一软管，且第一软管的一端延伸至进水箱内，第二软管的一端延伸至第二腔体内并位于第一填料层的下方。
优选的，所述第二降解组件包括设置在厌氧箱内的多个第二填料层，所述厌氧箱的顶部设有相连通的进料斗，所述进料斗的一侧固定连接有位于第二填料层上方的第四软管，且第四软管的另一端延伸至第一腔体内并位于第一填料层的下方，所述厌氧箱的另一侧设有位于第二填料层下方的第二连接管，且第二连接管的另一端延伸至沉淀池内。
优选的，所述吸收组件包括滑动连接在沉淀池内的浮板，所述浮板的顶部设有种植板，所述种植板内栽种有多个用于吸收污水中氮、磷等元素的绿植，所述沉淀池的顶部两侧均固定连接有两个基座，位于同一侧的两个所述基座之间转动连接有转动杆，所述转动杆的外壁固定套设有缠绕筒，所述缠绕筒的外壁绕设有多个连接绳索，且连接绳索的底端与浮板的顶部固定连接，所述转动杆的一端转动贯穿其中一个基座并固定连接有同步轮，两个所述同步轮之间通过同步带传动连接，其中一个所述同步轮的一侧转动连接有把手，所述浮板的顶部设有多个卡槽，所述种植板的底部固定连接有多个与卡槽配合的卡块，所述沉淀池的一侧设有相连通的出液管，所述沉淀池的底部设有用于排放淤泥的排泥管，所述沉淀池相互远离的一侧内壁设有多个用于对连接绳索进行导向的导轮。
优选的，所述增氧箱的一侧设有导料管，所述导料管的顶端固定连接有盛料箱，所述导料管的一侧设有两个第一连接管，且两个第一连接管的另一端分别延伸至第一腔体和第二腔体内，通过导料管和第一连接管能够向第一腔体和第二腔体内注入吡啶红球菌。
优选的，所述第一腔体和第二腔体相互远离的一侧内壁均固定连接有加热片，通过加热片能够加热第一腔体和第二腔体内的污水，使吡啶红球菌能够在适当的温度快速繁殖。
优选的，所述第一软管、第二软管、导管和第四软管的外壁均设有电磁阀。
优选的，所述抽水泵的进液口固定套设有三通角阀，且三通角阀的两个进液口分别与第一软管和第二软管相连通，通过三通角阀能够使抽水泵分别将进水箱和第二腔体内的污水泵入到第一腔体内。
优选的，所述第一腔体内转动连接有搅拌杆，且搅拌杆的底端与第二腔体的底部内壁转动连接，所述搅拌杆的外壁固定套设有多个矩形框，且多个矩形框分别位于第一腔体和第二腔体内，所述矩形框内设有第三填料层，所述增氧箱的一侧设有相连通的第一液位计，盛料箱的一侧设有相连通的第二液位计，所述增氧箱的顶部固定连接有驱动电机，且驱动电机的输出轴与搅拌杆的顶端固定连接，通过第一液位计和第二液位计能够确定投入第一腔体和第二腔体内降解菌的数量，且驱动电机带动搅拌杆和矩形框转动，能够使吡啶红球菌充分吸收污水中的有机物，且吡啶红球菌能够依附第三填料层和第一填料层中，并与后期吡啶红球菌在污水离开后充分接触氧气并充分吸收空氧气得以生长繁殖。
所述一种杂环废水生化处理装置的处理工艺，包括以下步骤：S1、低浓度农药废水注入低浓贮池，高浓度农药废水注入高浓贮池，高浓度农药废水的废水经过凝混沉淀，产生的化学污泥经过沉淀池的沉淀，然后经过污泥脱水后外运处置S2、低浓度农药废水和经过凝混沉淀发废水可以进液管进入进水箱内，待污水静止一段时间后启动抽水泵，打开第一软管上的电磁阀，抽水泵通过第一软管和第三软管将进水箱内的污水排入第一腔体中，通过第一液位计观察第一腔体内污水的体积，进而向盛料箱内注入吡啶红球菌，根据第二液位计显示注入的量，而吡啶红球菌加入的量是第一腔体内污水体积的0.2%，此时吡啶红球菌通过导料管和第一连接管分别进入第一腔体和第二腔体中，启动第一腔体内的加热片，通过加热片提升第一腔体内污水的温度，保持温度在30℃左右，此温度下合适吡啶红球菌生长，使之能够适应吡啶红球菌在第一腔体内快速繁殖，启动驱动电机驱动搅拌杆、驱动电机和矩形框转动，搅拌第一腔体内的污水，使吡啶红球菌在第一腔体内对污水进行降解，吡啶红球菌吸收污水中的有机物进行繁殖，并依附于第一腔体内的第一填料层和第三填料层中；S3、当吡啶红球菌在第一腔体中一定时间后，打开导管上的电磁阀，第一腔体内的污水通过导管进入第二腔体中，附于第一腔体内第一填料层和第三填料层中的吡啶红球菌暴露在空气中，吡啶红球菌充分吸收空气中的氧气得以生长繁殖，而第二腔体中的吡啶红球菌吸收第二腔体中的污水中的有机物进行繁殖，且第三填料层和矩形框继续转动，能够使好氧细菌充分吸收污水中的有机物，并使好氧细菌依附于第二腔体内的第一填料层和第三填料层中，接着关闭导管上的电磁阀，打开第二软管上的电磁阀，启动抽水泵，抽水泵通过第二软管和第三软管将第二腔体内的污水排入第一腔体中，使第二腔体内的好氧细菌充分吸收空气中的氧气得以生长繁殖，第一腔体内的细菌群再次对吸收污水中的有机物进行繁殖，往复循环多次；S4、打开第四软管上的电磁阀，第一腔体内的污水通过第四软管进入厌氧箱内，向进料斗内注入纤维单胞菌，纤维单胞菌进入厌氧箱中在无氧条件下有效地代谢含氮化合物对污水进行降解，且依附在第二填料层上；S5、接着污水通过第二连接管进入沉淀池中，污水在沉淀池中静置沉淀，在沉淀过程中，通过把手转动同步轮转动，同步轮通过同步带带动转动杆和缠绕筒转动，缠绕筒缠绕连接绳索带动浮板向上移动，直至将种植板移动至沉淀池的上方，接着在种植板中种植绿植，种植后，再次将浮板和种植板放置在沉淀池中，浮板在污水的浮力作用下使种植板位于污水的上方，而绿植的根茎能够延伸至污水中，通过绿植能够吸收污水上层清水中残余的的氮、磷等元素，当绿植成长一定时间，达到一定高度后，再次将种植板移出沉淀池中，将绿植取出更换新一批的绿植植株，而生长到一定高度的绿植植株能够对外出售，用于城市交通的绿化，进而一定程度上降低污水的处理成本；S6、接着沉淀池中沉淀后的清水通过出液管排出至中间水池，如果达标即可排放至城市管网排口，如果不达标继续进行深度处理，沉淀池内沉淀后的淤泥通过排泥管排出、压滤，电话通知环保局，由其指定派出车辆拉走再度处理。
与现有技术相比，本发明提供了一种杂环废水生化处理装置，具备以下有益效果：1、该一种杂环废水生化处理装置的第一腔体和第二腔体内均设有多个第一填料层，所述第一腔体的底部内壁设有延伸至第二腔体内的导管，所述增氧箱的一侧通过支板固定连接有抽水泵，所述抽水泵的出液口固定套设有延伸至第一腔体内的第三软管，所述抽水泵的进液口固定套设有第二软管和第一软管，且第一软管的一端延伸至进水箱内，通过启动抽水泵和导管的配合能够使污水在第一腔体和第二腔体中往复流动，进而能够使第一腔体和第二腔体中的菌群能够在吸收污水中有机物生长繁殖后充分接触空气，并吸收空气中的氧气进行快速繁殖。
2、该一种杂环废水生化处理装置的沉淀池内滑动连接有浮板，所述浮板的顶部设有种植板，所述种植板内设有多个用于吸收污水中氮、磷等元素的绿植，通过绿植能够对沉淀后的清水中残留的氮、磷等元素近进行吸收，且绿植长大后还能够出售用于绿化城市，进而能够降低污水处理的成本。
3、该一种杂环废水生化处理装置的增氧箱的一侧设有导料管，所述导料管的顶端固定连接有盛料箱，所述导料管的一侧设有两个第一连接管，且两个第一连接管的另一端分别延伸至第一腔体和第二腔体内，通过导料管和第一连接管能够向第一腔体和第二腔体内注入适量的吡啶红球菌。
4、该一种杂环废水生化处理装置的第一腔体内转动连接有搅拌杆，且搅拌杆的底端与第二腔体的底部内壁转动连接，所述搅拌杆的外壁固定套设有多个矩形框，且多个矩形框分别位于第一腔体和第二腔体内，所述矩形框内设有第三填料层，在搅拌杆和矩形框搅拌污水时，还能够使依附在第三填料层上的菌群充分吸收污水中有机物进行繁殖，提高菌群降解污水的效率。
本发明结构简单，通过抽水泵与导管的配合能够使第一腔体和第二腔体内的污水交替流动，使第一腔体和第二腔体内的好氧细菌能够充分吸收氧气，降低持续注入氧气产生的成本，且通过绿植能够对吸收沉淀后的清水中残留的氮、磷等元素，另外在绿植吸收氮、磷等元素成长后还能够出售用于降低污水处理的成本。
（发明人：黎标;杨海君;胡丽;周勤;胡静;孙建江;符林）
