公布日：2022.05.10
申请日：2022.02.23
分类号：C02F11/122(2019.01)I;B01D33/03(2006.01)I;B01D33/42(2006.01)I;B01D33/80(2006.01)I;F16M11/42(2006.01)I
摘要
本发明公开了适用于污水站污泥脱水的移动式污泥脱水机及其使用方法，属于污泥脱水机技术领域，将需要脱水的污泥通过压榨筒的顶部倒入至压榨筒内部，然后启动驱动电机，通过驱动电机带动第二转杆转动，从而通过第二转杆带动异形轮转动，通过异形轮带动顶杆不断上下振动，并通过顶杆上的撞击块撞击撞击槽的内壁带动振动过滤网振动，振动过滤网振动的同时配合第二振动弹簧和压缩筒增加振动频率，同时在驱动电机运动的时候还会同步带动第二工型轮运动。
权利要求书

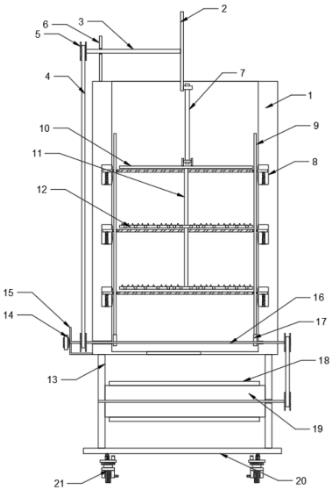

1.适用于污水站污泥脱水的移动式污泥脱水机，其特征在于：包括压榨筒(1)，所述压榨筒(1)的底部两侧安装有下侧架(13)，且所述下侧架(13)的内侧设有污水传送组件，所述压榨筒(1)的底部设有污水出口并位于污水传送组件上方处，所述压榨筒(1)的内壁等间距开设有顶杆(9)，且位于顶杆(9)的内底部处安装有振动支撑组件，该振动支撑组件的顶部安装有过滤网组件，所述过滤网组件的两侧处贯穿设有撞击杆组件，所述压榨筒(1)的外侧底部处安装有驱动组件，该驱动组件的输出端安装有可带动撞击杆组件运动的异形轮撞击组件，所述压榨筒(1)的侧顶部处安装有侧支撑架(6)，且所述侧支撑架(6)内侧通过轴承安装有第一转杆(3)，第一转杆(3)的一端与所述驱动组件之间设有第一工型传动组件，所述第一转杆(3)的另一端安装有压榨轮组件，所述压榨轮组件的端部铰接有贯穿多组过滤网组件的压榨盘组件，所述压榨筒(1)侧底部处于所述污水传送组件之间设有第二工型传动组件，所述下侧架(13)的底部安装有底座(20)，所述底座(20)的底部四角处安装有振动移动轮组件。
2.根据权利要求1所述的适用于污水站污泥脱水的移动式污泥脱水机，其特征在于：污水传送组件包括传送皮带(18)、主动传送滚筒(19)、贯穿转杆(27)和从动滚筒，所述下侧架(13)的内侧两端处通过轴承分别安装有贯穿转杆(27)，一组贯穿转杆(27)的外侧套设有主动传送滚筒(19)，另一组贯穿转杆(27)的外侧套设有从动滚筒，所述从动滚筒和主动传送滚筒(19)的外侧套设有传送皮带(18)。
3.根据权利要求2所述的适用于污水站污泥脱水的移动式污泥脱水机，其特征在于：所述振动支撑组件包括压缩筒(37)、第二振动弹簧(36)和橡胶层(32)，所述侧槽口(8)的内底部处安装有压缩筒(37)，且所述压缩筒(37)的外侧套设有第二振动弹簧(36)，所述压缩筒(37)的顶部安装有过滤网组件，所述侧槽口(8)的外侧套设有橡胶层(32)，且所述过滤网组件贯穿橡胶层(32)。
4.根据权利要求3所述的适用于污水站污泥脱水的移动式污泥脱水机，其特征在于：过滤网组件包括振动过滤网(23)和撞击槽(34)，所述压缩筒(37)的顶部安装有振动过滤网(23)，所述振动过滤网(23)的内部两侧处开设有撞击槽(34)，所述撞击杆组件贯穿撞击槽(34)与所述振动过滤网(23)相互配合；撞击杆组件包括撞击块(35)和顶杆(9)，所述顶杆(9)贯穿所述撞击槽(34)，且所述顶杆(9)位于所述撞击槽(34)内部处外壁安装有与所述振动过滤网(23)相互配合的撞击块(35)。
5.根据权利要求4所述的适用于污水站污泥脱水的移动式污泥脱水机，其特征在于：驱动组件包括L电机座(15)和驱动电机(14)，所述压榨筒(1)的侧底部处安装有L电机座(15)，且所述L电机座(15)的侧中部处安装有驱动电机(14)，且所述驱动电机(14)的输出端贯穿所述L电机座(15)安装有异形轮撞击组件；所述异形轮撞击组件包括第二转杆(16)和异形轮(17)，所述驱动电机(14)的输出端安装有贯穿所述压榨筒(1)侧底部的第二转杆(16)，且所述第二转杆(16)的外侧两端处安装有异形轮(17)，且异形轮(17)位于所述顶杆(9)的底部处并与顶杆(9)的底部接触。
6.根据权利要求5所述的适用于污水站污泥脱水的移动式污泥脱水机，其特征在于：第一工型传动组件包括第二工型轮(22)、第一工型轮(4)和第一传动皮带(5)，所述第二转杆(16)的外侧端部处安装有第二工型轮(22)，所述第一转杆(3)的一端处安装有第一传动皮带(5)，所述第一传动皮带(5)和第二工型轮(22)的外侧套设有第一工型轮(4)。
7.根据权利要求6所述的适用于污水站污泥脱水的移动式污泥脱水机，其特征在于：压榨轮组件包括转盘(2)和铰接杆(7)，所述第一转杆(3)的一端处安装有转盘(2)，且所述转盘(2)的外侧边部处铰接有铰接杆(7)，所述铰接杆(7)的底部与所述压榨盘组件铰接。
8.根据权利要求7所述的适用于污水站污泥脱水的移动式污泥脱水机，其特征在于：压榨盘组件包括贯穿连接杆(11)、上压榨板(10)、防堵塞锥(38)、下压榨板(12)和贯穿孔(33)，所述上压榨板(10)的底部铰接有铰接杆(7)，所述上压榨板(10)的底中部安装有贯穿所述振动过滤网(23)的贯穿连接杆(11)，所述贯穿连接杆(11)的外侧中部与底部处皆安装有下压榨板(12)，且所述下压榨板(12)上等间距开设有贯穿孔(33)，所述下压榨板(12)的顶部等间距安装有防堵塞锥(38)，所述下压榨板(12)位于下层振动过滤网(23)的上方处。
9.根据权利要求8所述的适用于污水站污泥脱水的移动式污泥脱水机，其特征在于：第二工型传动组件包括第三工型轮(24)、第二传动皮带(25)和第四工型轮(26)，所述第二转杆(16)的一端处安装有第三工型轮(24)，所述贯穿转杆(27)的一端安装有第四工型轮(26)，所述第四工型轮(26)和第三工型轮(24)的外侧套设有第二传动皮带(25)；振动移动轮组件包括上滑动筒(28)、第一振动弹簧(29)、下滑动筒(31)、侧限位块(30)和万向轮(21)，所述底座(20)的底部四角处安装有上滑动筒(28)，且所述上滑动筒(28)的内顶部处安装有第一振动弹簧(29)，所述第一振动弹簧(29)的底部安装有下滑动筒(31)，所述下滑动筒(31)的底部安装有万向轮(21)，所述万向轮(21)的顶侧部安装有侧限位块(30)，且所述侧限位块(30)的顶部铺设有橡胶层。
10.根据权利要求9所述的适用于污水站污泥脱水的移动式污泥脱水机的使用方法，其特征在于：包括如下步骤：步骤1：将需要脱水的污泥通过压榨筒(1)的顶部倒入至压榨筒(1)内部，然后启动驱动电机(14)；步骤2：通过驱动电机(14)带动第二转杆(16)转动，从而通过第二转杆(16)带动异形轮(17)转动；步骤3：通过异形轮(17)带动顶杆(9)不断上下振动，并通过顶杆(9)上的撞击块(35)撞击撞击槽(34)的内壁带动振动过滤网(23)振动；步骤4：振动过滤网(23)振动的同时配合第二振动弹簧(36)和压缩筒(37)增加振动频率；步骤5：同时在驱动电机(14)运动的时候还会同步带动第二工型轮(22)运动，通过第二工型轮(22)带动第一工型轮(4)运动，通过第一工型轮(4)带动第一传动皮带(5)运动，通过第一传动皮带(5)带动第一转杆(3)转动；步骤6：通过第一转杆(3)带动转盘(2)转动，并通过转盘(2)带动铰接杆(7)推动上压榨板(10)、贯穿连接杆(11)和下压榨板(12)上下运动；步骤7：通过上压榨板(10)和下压榨板(12)不断撞击淤泥进行压榨脱水处理；步骤8：通过防堵塞锥(38)可穿透振动过滤网(23)网孔进行防堵塞；步骤9：通过贯穿孔(33)可将淤泥流到振动过滤网(23)上面，在第二转杆(16)运动的同时还会带动第三工型轮(24)转动；步骤10：通过第三工型轮(24)带动第二传动皮带(25)，通过第二传动皮带(25)带动第四工型轮(26)，然后通过第四工型轮(26)带动贯穿转杆(27)转动；步骤11：通过贯穿转杆(27)带动主动传送滚筒(19)运动进一步带动传送皮带(18)运动进行脱出的污水的转移；步骤12：在需要进行移动的时候可通过万向轮(21)移动并通过上滑动筒(28)、第一振动弹簧(29)和下滑动筒(31)的配合在移动的过程中具有缓冲和增加振动频率的功能使其可对振动过滤网(23)的淤泥起到振动脱水。
发明内容
本发明的主要目的是为了提供适用于污水站污泥脱水的移动式污泥脱水机及其使用方法，将需要脱水的污泥通过压榨筒的顶部倒入至压榨筒内部，然后启动驱动电机，通过驱动电机带动第二转杆转动，从而通过第二转杆带动异形轮转动，通过异形轮带动顶杆不断上下振动，并通过顶杆上的撞击块撞击撞击槽的内壁带动振动过滤网振动，振动过滤网振动的同时配合第二振动弹簧和压缩筒增加振动频率，同时在驱动电机运动的时候还会同步带动第二工型轮运动，通过第二工型轮带动第一工型轮运动，通过第一工型轮带动第一传动皮带运动，通过第一传动皮带带动第一转杆转动，通过第一转杆带动转盘转动，并通过转盘带动铰接杆推动上压榨板、贯穿连接杆和下压榨板上下运动，通过上压榨板和下压榨板不断撞击淤泥进行压榨脱水处理，通过防堵塞锥可穿透振动过滤网网孔进行防堵塞，通过贯穿孔可将淤泥流到振动过滤网上面，在第二转杆运动的同时还会带动第三工型轮转动，通过第三工型轮带动第二传动皮带，通过第二传动皮带带动第四工型轮，然后通过第四工型轮带动贯穿转杆转动，通过贯穿转杆带动主动传送滚筒运动进一步带动传送皮带运动进行脱出的污水的转移，在需要进行移动的时候可通过万向轮移动并通过上滑动筒、第一振动弹簧和下滑动筒的配合在移动的过程中具有缓冲和增加振动频率的功能使其可对振动过滤网的淤泥起到振动脱水。
本发明的目的可以通过采用如下技术方案达到：
适用于污水站污泥脱水的移动式污泥脱水机，包括压榨筒，所述压榨筒的底部两侧安装有下侧架，且所述下侧架的内侧设有污水传送组件，所述压榨筒的底部设有污水出口并位于污水传送组件上方处，所述压榨筒的内壁等间距开设有顶杆，且位于顶杆的内底部处安装有振动支撑组件，该振动支撑组件的顶部安装有过滤网组件，所述过滤网组件的两侧处贯穿设有撞击杆组件，所述压榨筒的外侧底部处安装有驱动组件，该驱动组件的输出端安装有可带动撞击杆组件运动的异形轮撞击组件，所述压榨筒的侧顶部处安装有侧支撑架，且所述侧支撑架内侧通过轴承安装有第一转杆，第一转杆的一端与所述驱动组件之间设有第一工型传动组件，所述第一转杆的另一端安装有压榨轮组件，所述压榨轮组件的端部铰接有贯穿多组过滤网组件的压榨盘组件，所述压榨筒侧底部处于所述污水传送组件之间设有第二工型传动组件，所述下侧架的底部安装有底座，所述底座的底部四角处安装有振动移动轮组件。
优选的，污水传送组件包括传送皮带、主动传送滚筒、贯穿转杆和从动滚筒，所述下侧架的内侧两端处通过轴承分别安装有贯穿转杆，一组贯穿转杆的外侧套设有主动传送滚筒，另一组贯穿转杆的外侧套设有从动滚筒，所述从动滚筒和主动传送滚筒的外侧套设有传送皮带。
优选的，所述振动支撑组件包括压缩筒、第二振动弹簧和橡胶层，所述侧槽口的内底部处安装有压缩筒，且所述压缩筒的外侧套设有第二振动弹簧，所述压缩筒的顶部安装有过滤网组件，所述侧槽口的外侧套设有橡胶层，且所述过滤网组件贯穿橡胶层。
优选的，过滤网组件包括振动过滤网和撞击槽，所述压缩筒的顶部安装有振动过滤网，所述振动过滤网的内部两侧处开设有撞击槽，所述撞击杆组件贯穿撞击槽与所述振动过滤网相互配合；
撞击杆组件包括撞击块和顶杆，所述顶杆贯穿所述撞击槽，且所述顶杆位于所述撞击槽内部处外壁安装有与所述振动过滤网相互配合的撞击块。
优选的，驱动组件包括L电机座和驱动电机，所述压榨筒的侧底部处安装有L电机座，且所述L电机座的侧中部处安装有驱动电机，且所述驱动电机的输出端贯穿所述L电机座安装有异形轮撞击组件；
所述异形轮撞击组件包括第二转杆和异形轮，所述驱动电机的输出端安装有贯穿所述压榨筒侧底部的第二转杆，且所述第二转杆的外侧两端处安装有异形轮，且异形轮位于所述顶杆的底部处并与顶杆的底部接触。
优选的，第一工型传动组件包括第二工型轮、第一工型轮和第一传动皮带，所述第二转杆的外侧端部处安装有第二工型轮，所述第一转杆的一端处安装有第一传动皮带，所述第一传动皮带和第二工型轮的外侧套设有第一工型轮。
优选的，压榨轮组件包括转盘和铰接杆，所述第一转杆的一端处安装有转盘，且所述转盘的外侧边部处铰接有铰接杆，所述铰接杆的底部与所述压榨盘组件铰接。
优选的，压榨盘组件包括贯穿连接杆、上压榨板、防堵塞锥、下压榨板和贯穿孔，所述上压榨板的底部铰接有铰接杆，所述上压榨板的底中部安装有贯穿所述振动过滤网的贯穿连接杆，所述贯穿连接杆的外侧中部与底部处皆安装有下压榨板，且所述下压榨板上等间距开设有贯穿孔，所述下压榨板的顶部等间距安装有防堵塞锥，所述下压榨板位于下层振动过滤网的上方处。
优选的，第二工型传动组件包括第三工型轮、第二传动皮带和第四工型轮，所述第二转杆的一端处安装有第三工型轮，所述贯穿转杆的一端安装有第四工型轮，所述第四工型轮和第三工型轮的外侧套设有第二传动皮带；
振动移动轮组件包括上滑动筒、第一振动弹簧、下滑动筒、侧限位块和万向轮，所述底座的底部四角处安装有上滑动筒，且所述上滑动筒的内顶部处安装有第一振动弹簧，所述第一振动弹簧的底部安装有下滑动筒，所述下滑动筒的底部安装有万向轮，所述万向轮的顶侧部安装有侧限位块，且所述侧限位块的顶部铺设有橡胶层。
适用于污水站污泥脱水的移动式污泥脱水机的使用方法，包括如下步骤：
步骤1：将需要脱水的污泥通过压榨筒的顶部倒入至压榨筒内部，然后启动驱动电机；
步骤2：通过驱动电机带动第二转杆转动，从而通过第二转杆带动异形轮转动；
步骤3：通过异形轮带动顶杆不断上下振动，并通过顶杆上的撞击块撞击撞击槽的内壁带动振动过滤网振动；
步骤4：振动过滤网振动的同时配合第二振动弹簧和压缩筒增加振动频率；
步骤5：同时在驱动电机运动的时候还会同步带动第二工型轮运动，通过第二工型轮带动第一工型轮运动，通过第一工型轮带动第一传动皮带运动，通过第一传动皮带带动第一转杆转动；
步骤6：通过第一转杆带动转盘转动，并通过转盘带动铰接杆推动上压榨板、贯穿连接杆和下压榨板上下运动；
步骤7：通过上压榨板和下压榨板不断撞击淤泥进行压榨脱水处理；
步骤8：通过防堵塞锥可穿透振动过滤网网孔进行防堵塞；
步骤9：通过贯穿孔可将淤泥流到振动过滤网上面，在第二转杆运动的同时还会带动第三工型轮转动；
步骤10：通过第三工型轮带动第二传动皮带，通过第二传动皮带带动第四工型轮，然后通过第四工型轮带动贯穿转杆转动；
步骤11：通过贯穿转杆带动主动传送滚筒运动进一步带动传送皮带运动进行脱出的污水的转移；
步骤12：在需要进行移动的时候可通过万向轮移动并通过上滑动筒、第一振动弹簧和下滑动筒的配合在移动的过程中具有缓冲和增加振动频率的功能使其可对振动过滤网的淤泥起到振动脱水。
本发明的有益技术效果：
本发明提供的适用于污水站污泥脱水的移动式污泥脱水机及其使用方法，将需要脱水的污泥通过压榨筒的顶部倒入至压榨筒内部，然后启动驱动电机，通过驱动电机带动第二转杆转动，从而通过第二转杆带动异形轮转动，通过异形轮带动顶杆不断上下振动，并通过顶杆上的撞击块撞击撞击槽的内壁带动振动过滤网振动，振动过滤网振动的同时配合第二振动弹簧和压缩筒增加振动频率，同时在驱动电机运动的时候还会同步带动第二工型轮运动，通过第二工型轮带动第一工型轮运动，通过第一工型轮带动第一传动皮带运动，通过第一传动皮带带动第一转杆转动，通过第一转杆带动转盘转动，并通过转盘带动铰接杆推动上压榨板、贯穿连接杆和下压榨板上下运动，通过上压榨板和下压榨板不断撞击淤泥进行压榨脱水处理，通过防堵塞锥可穿透振动过滤网网孔进行防堵塞，通过贯穿孔可将淤泥流到振动过滤网上面，在第二转杆运动的同时还会带动第三工型轮转动，通过第三工型轮带动第二传动皮带，通过第二传动皮带带动第四工型轮，然后通过第四工型轮带动贯穿转杆转动，通过贯穿转杆带动主动传送滚筒运动进一步带动传送皮带运动进行脱出的污水的转移，在需要进行移动的时候可通过万向轮移动并通过上滑动筒、第一振动弹簧和下滑动筒的配合在移动的过程中具有缓冲和增加振动频率的功能使其可对振动过滤网的淤泥起到振动脱水。
（发明人：袁广权）
