公布日：2022.08.26
申请日：2022.06.01
分类号：C02F11/13(2019.01)I;C02F11/127(2019.01)I;B01D46/12(2022.01)I;B01D47/06(2006.01)I;B01D50/60(2022.01)I
摘要
本发明公开了一种可实现污泥脱水的酸洗废酸处置设备，属于酸洗废酸处理技术领域。为解决回收不彻底以及缺少脱水缺点，焙烧机构的顶部通过烟道与净化机构相连接，焙烧机构与净化机构的设置可以对污泥和废酸混合料进行焙烧和收集，焙烧机构焙烧生成的氧化料可以直接进行回收，同时净化机构可以对烟气中的粉尘进行拦截，从而对粉尘中的铜和锌进行回收，提高回收处理的效率。脱水桶的内部设置有离心筒，离心筒污泥进行脱水，减少污泥中的水含量，便于后续和废酸进行结合和处理，焙烧炉的内部扇叶的中转轴上固定连接有旋转搅拌棒，焙烧的过程中，上升气流带动扇叶旋转，从而带动旋转搅拌棒进行旋转对内部的焙烧原料进行搅拌，提高焙烧效率。
权利要求书

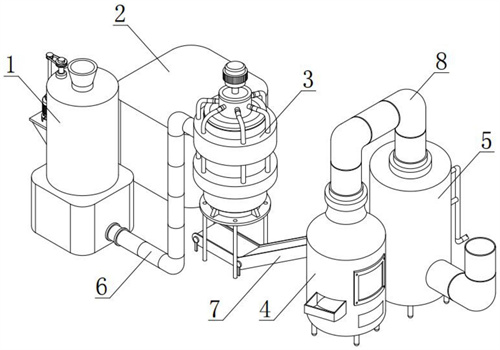

1.一种可实现污泥脱水的酸洗废酸处置设备，包括脱水机构(1)、废酸存储罐(2)、烘干机构(3)、焙烧机构(4)和净化机构(5)，其特征在于：所述脱水机构(1)以及废酸存储罐(2)底部的侧面均连接有传输管(6)，脱水机构(1)以及废酸存储罐(2)均通过传输管(6)连通至烘干机构(3)，烘干机构(3)的底部设置有传送带(7)，传送带(7)远离烘干机构(3)的一端连接至焙烧机构(4)的侧面，焙烧机构(4)的顶部通过烟道(8)与净化机构(5)相连接。
2.如权利要求1所述的一种可实现污泥脱水的酸洗废酸处置设备，其特征在于：所述脱水机构(1)包括有脱水桶(101)、污泥箱(102)、入料口(103)、旋转刮条(104)、离心筒(105)、筛孔(106)、漏孔(107)、下泥槽(108)、凸台(109)、第一电机(110)、旋转轴(111)、第一传动轮(112)、第二传动轮(113)、传动带(114)、转杆(115)、齿轮(116)和第二电机(117)，脱水桶(101)的顶部开设有入料口(103)，入料口(103)整体呈漏斗状，脱水桶(101)的底部设置有污泥箱(102)，脱水桶(101)的内部设置有离心筒(105)，离心筒(105)的底部可旋转式连接在脱水桶(101)的内底面中部，离心筒(105)的表面上开设有筛孔(106)，脱水桶(101)的内部设置有旋转刮条(104)，旋转刮条(104)与脱水桶(101)的内壁紧密贴合，脱水桶(101)的底面上开设有漏孔(107)，漏孔(107)的下方设置有下泥槽(108)，下泥槽(108)与污泥箱(102)的内部相连通，脱水桶(101)的侧面设置有凸台(109)，凸台(109)的顶面上固定连接有第一电机(110)，第一电机(110)的输出轴垂直朝上延伸，第一电机(110)的输出轴上固定连接有旋转轴(111)，旋转轴(111)的顶部固定链接有第一传动轮(112)，脱水桶(101)的顶面上可转动设置有转杆(115)，转杆(115)的顶部固定连接有第二传动轮(113)，第一传动轮(112)和第二传动轮(113)之间通过传动带(114)连接，转杆(115)的的底部固定连接有齿轮(116)，齿轮(116)与旋转刮条(104)的顶部相接。
3.如权利要求2所述的一种可实现污泥脱水的酸洗废酸处置设备，其特征在于：所述旋转刮条(104)包括有顶环(118)、刮板(119)和底环(120)，顶环(118)设置于旋转刮条(104)的顶部，旋转刮条(104)的底部设置有底环(120)，顶环(118)和底环(120)之间连接有刮板(119)，刮板(119)与脱水桶(101)的内壁紧密贴合，顶环(118)的内侧设置有齿纹，顶环(118)内侧的齿纹与齿轮(116)的轮齿之间为啮合连接。
4.如权利要求2所述的一种可实现污泥脱水的酸洗废酸处置设备，其特征在于：所述污泥箱(102)的内部设置有隔层，隔层内部设置有第二电机(117)，第二电机(117)的输出端穿过脱水桶(101)以及污泥箱(102)并垂直朝上延伸，第二电机(117)的输出端与离心筒(105)的底部固定连接。
5.如权利要求1所述的一种可实现污泥脱水的酸洗废酸处置设备，其特征在于：所述烘干机构(3)包括有第三电机(301)、烘干箱(302)、出料端(303)、支架(304)、发热管(305)、出料口(306)、污泥口(307)、废酸口(308)、搅拌轴(309)和搅拌杆(310)，烘干箱(302)的顶部设置有第三电机(301)，第三电机(301)的输出轴垂直向下延伸进入烘干箱(302)的内部，烘干箱(302)的内部设置有搅拌轴(309)，搅拌轴(309)的顶端与第三电机(301)的输出轴之间为固定连接，搅拌轴(309)的侧面设置有搅拌杆(310)，烘干箱(302)的底部设置有出料端(303)，出料端(303)的底面中部开设有出料口(306)，出料口(306)的内部设置有电子阀门，出料口(306)设置于传送带(7)的正上方，出料端(303)的底部设置有支架(304)，烘干箱(302)的内壁内部设置有发热管(305)，烘干箱(302)的侧面上方开设有污泥口(307)和废酸口(308)。
6.如权利要求5所述的一种可实现污泥脱水的酸洗废酸处置设备，其特征在于：所述污泥口(307)通过传输管(6)与脱水机构(1)相连接，废酸口(308)通过传输管(6)与废酸存储罐(2)相连接。
7.如权利要求1所述的一种可实现污泥脱水的酸洗废酸处置设备，其特征在于：所述焙烧机构(4)包括有焙烧炉(401)、扇叶(402)、出烟口(403)、可视窗(404)、旋转搅拌棒(405)、出渣口(406)和喷枪(407)，焙烧炉(401)的顶面上开设有出烟口(403)，出烟口(403)与烟道(8)相连接，焙烧炉(401)的内部设置有扇叶(402)，扇叶(402)的外圈固定连接在焙烧炉(401)的内壁上，扇叶(402)的中转轴上固定连接有旋转搅拌棒(405)，焙烧炉(401)的正面设置有可视窗(404)，可视窗(404)的下方开设有出渣口(406)，焙烧炉(401)的内底面上设置有喷枪(407)。
8.如权利要求7所述的一种可实现污泥脱水的酸洗废酸处置设备，其特征在于：所述焙烧炉(401)的背面开设有入料槽，入料槽的位置与传送带(7)的传输末端位置相匹配。
9.如权利要求1所述的一种可实现污泥脱水的酸洗废酸处置设备，其特征在于：所述净化机构(5)包括有入烟口(501)、净化筒(502)、喷淋管(503)、第一滤层(504)、第二滤层(505)、出水口(506)和排烟管(507)，净化筒(502)的额顶部开设有入烟口(501)，入烟口(501)与烟道(8)相连接，净化筒(502)的内部设置有第一滤层(504)，第一滤层(504)的下方设置有第二滤层(505)，第一滤层(504)和第二滤层(505)的上方均设置有喷淋管(503)，喷淋管(503)上设置有喷淋头，净化筒(502)的底面上开设有出水口(506)，净化筒(502)的底部侧面设置有排烟管(507)。
10.如权利要求9所述的一种可实现污泥脱水的酸洗废酸处置设备，其特征在于：所述净化筒(502)的外部设置有连接水管，连接水管的一端穿过净化筒(502)的内壁与喷淋管(503)相连接，连接水管的另一端与出水口(506)相连通，连接水管上设置有水泵。
发明内容
本发明的目的在于提供一种可实现污泥脱水的酸洗废酸处置设备，具有的优点，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种可实现污泥脱水的酸洗废酸处置设备，包括脱水机构、废酸存储罐、烘干机构、焙烧机构和净化机构，所述脱水机构以及废酸存储罐底部的侧面均连接有传输管，脱水机构以及废酸存储罐均通过传输管连通至烘干机构，烘干机构的底部设置有传送带，传送带远离烘干机构的一端连接至焙烧机构的侧面，焙烧机构的顶部通过烟道与净化机构相连接。
进一步的，所述脱水机构包括有脱水桶、污泥箱、入料口、旋转刮条、离心筒、筛孔、漏孔、下泥槽、凸台、第一电机、旋转轴、第一传动轮、第二传动轮、传动带、转杆、齿轮和第二电机，脱水桶的顶部开设有入料口，入料口整体呈漏斗状，脱水桶的底部设置有污泥箱，脱水桶的内部设置有离心筒，离心筒的底部可旋转式连接在脱水桶的内底面中部，离心筒的表面上开设有筛孔，脱水桶的内部设置有旋转刮条，旋转刮条与脱水桶的内壁紧密贴合，脱水桶的底面上开设有漏孔，漏孔的下方设置有下泥槽，下泥槽与污泥箱的内部相连通，脱水桶的侧面设置有凸台，凸台的顶面上固定连接有第一电机，第一电机的输出轴垂直朝上延伸，第一电机的输出轴上固定连接有旋转轴，旋转轴的顶部固定链接有第一传动轮，脱水桶的顶面上可转动设置有转杆，转杆的顶部固定连接有第二传动轮，第一传动轮和第二传动轮之间通过传动带连接，转杆的的底部固定连接有齿轮，齿轮与旋转刮条的顶部相接。
进一步的，所述旋转刮条包括有顶环、刮板和底环，顶环设置于旋转刮条的顶部，旋转刮条的底部设置有底环，顶环和底环之间连接有刮板，刮板与脱水桶的内壁紧密贴合，顶环的内侧设置有齿纹，顶环内侧的齿纹与齿轮的轮齿之间为啮合连接。
进一步的，所述污泥箱的内部设置有隔层，隔层内部设置有第二电机，第二电机的输出端穿过脱水桶以及污泥箱并垂直朝上延伸，第二电机的输出端与离心筒的底部固定连接。
进一步的，所述烘干机构包括有第三电机、烘干箱、出料端、支架、发热管、出料口、污泥口、废酸口、搅拌轴和搅拌杆，烘干箱的顶部设置有第三电机，第三电机的输出轴垂直向下延伸进入烘干箱的内部，烘干箱的内部设置有搅拌轴，搅拌轴的顶端与第三电机的输出轴之间为固定连接，搅拌轴的侧面设置有搅拌杆，烘干箱的底部设置有出料端，出料端的底面中部开设有出料口，出料口的内部设置有电子阀门，出料口设置于传送带的正上方，出料端的底部设置有支架，烘干箱的内壁内部设置有发热管，烘干箱的侧面上方开设有污泥口和废酸口。
进一步的，所述污泥口通过传输管与脱水机构相连接，废酸口通过传输管与废酸存储罐相连接。
进一步的，所述焙烧机构包括有焙烧炉、扇叶、出烟口、可视窗、旋转搅拌棒、出渣口和喷枪，焙烧炉的顶面上开设有出烟口，出烟口与烟道相连接，焙烧炉的内部设置有扇叶，扇叶的外圈固定连接在焙烧炉的内壁上，扇叶的中转轴上固定连接有旋转搅拌棒，焙烧炉的正面设置有可视窗，可视窗的下方开设有出渣口，焙烧炉的内底面上设置有喷枪。
进一步的，所述焙烧炉的背面开设有入料槽，入料槽的位置与传送带的传输末端位置相匹配。
进一步的，所述净化机构包括有入烟口、净化筒、喷淋管、第一滤层、第二滤层、出水口和排烟管，净化筒的额顶部开设有入烟口，入烟口与烟道相连接，净化筒的内部设置有第一滤层，第一滤层的下方设置有第二滤层，第一滤层和第二滤层的上方均设置有喷淋管，喷淋管上设置有喷淋头，净化筒的底面上开设有出水口，净化筒的底部侧面设置有排烟管。
进一步的，所述净化筒的外部设置有连接水管，连接水管的一端穿过净化筒的内壁与喷淋管相连接，连接水管的另一端与出水口相连通，连接水管上设置有水泵。
与现有技术相比，本发明的有益效果是：
1.本发明提出的可实现污泥脱水的酸洗废酸处置设备，焙烧机构的顶部通过烟道与净化机构相连接，焙烧机构与净化机构的设置可以对污泥和废酸混合料进行焙烧和收集，焙烧机构焙烧生成的氧化料可以直接进行回收，同时净化机构可以对烟气中的粉尘进行拦截，从而对粉尘中的铜和锌进行回收，提高回收处理的效率。
2.本发明提出的可实现污泥脱水的酸洗废酸处置设备，脱水桶的内部设置有离心筒，离心筒的底部可旋转式连接在脱水桶的内底面中部，第二电机工作带动离心筒工作对污泥进行脱水，从而减少污泥中的水分含量，便于后续对污泥和废酸进行结合和加工处理。
3.本发明提出的可实现污泥脱水的酸洗废酸处置设备，烘干箱的内部设置有搅拌轴，搅拌轴的侧面设置有搅拌杆，搅拌杆的设置提高了污泥和废酸的混合效率，同时也提高了脱水烘干的效果，加快酸洗废酸的处理流程，提高处理效率，焙烧炉的内部设置有扇叶，扇叶的中转轴上固定连接有旋转搅拌棒，焙烧炉氯化焙烧的过程中，上升气流带动扇叶旋转，从而带动旋转搅拌棒进行旋转，旋转搅拌棒旋转对内部的焙烧原料进行搅拌，从而提高焙烧的效率，提高处理效率。
4.本发明提出的可实现污泥脱水的酸洗废酸处置设备，净化机构的设置可以通过喷淋管、第一滤层以及第二滤层对焙烧时产生的有害废气进行两级过滤，同时对废气中的颗粒物进行拦截，降低有害废气对环境的影响，用于喷淋过滤的水可以通过连接水管和水泵进行循环使用，用于循环喷淋，降低生产成本，同时对第一滤层以及第二滤层所拦截的粉末进行回收，提高铜和锌的回收率。
（发明人：吴裕生）
